915MHz百毫瓦级无线数传遥测终端

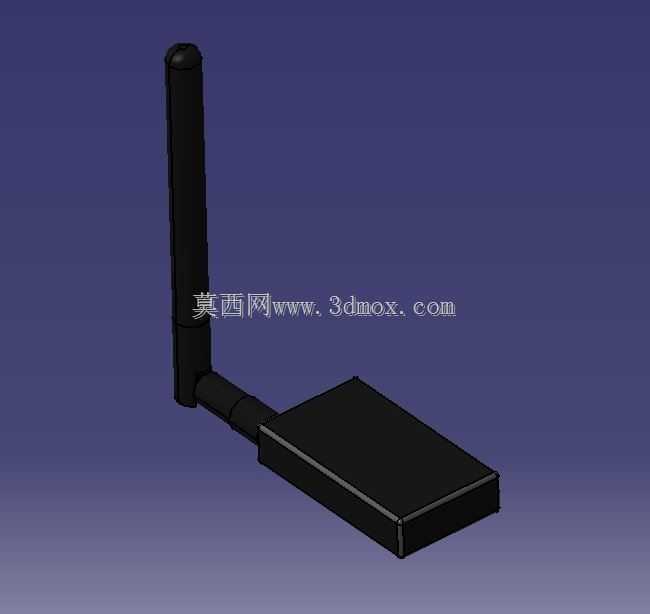

　　在无人机低空作业、工业现场分布式数据采集、偏远区域环境监测点位的信号传输场景中，稳定的双向无线数据链路是整套系统可靠运行的核心支撑，这款915MHz频段的100mW无线遥测数传终端，正是针对这类长距离、低时延、高抗干扰需求设计的通信硬件。从实际工程落地的角度看，该终端采用空中端与地面端硬件完全同源的设计思路，两个模块的电路布局、接口配置、外壳结构完全一致，使用者无需区分空、地模块的型号差异，现场部署时可直接互换使用，大幅降低备件储备的品类压力，也能减少现场接线时的错接概率。终端的射频输出端采用弯折式外置全向天线结构，天线根部设置可多角度调整的铰接结构，安装完成后可根据实际部署的遮挡情况调整天线朝向，优化信号辐射方向，

　　避免因天线角度固定导致的信号覆盖盲区；主机部分采用方正的薄型盒式外壳，边角做小圆弧过渡处理，既避免尖锐边角在安装、搬运过程中划伤操作人员或周边线缆，也能在有限的安装空间内最大化利用内部容积，容纳射频电路、接口电路与电源处理模块。接口配置上，终端同时集成USB接口与DF13连接器，其中USB接口可直接连接电脑、地面站工控机等设备完成参数配置、固件升级与数据直传，无需额外购置转接模块；DF13接口则用于对接飞控、采集终端等嵌入式设备，针对主流飞控的连接场景，配套使用标准6pin转6pin连接线即可完成接线，无需自行焊接改线，降低现场施工的接线难度。整套终端自带独立的封闭外壳，外壳接缝处做对齐止口设计，可阻挡日常作业场景中的灰尘、

　　飞溅水滴侵入内部电路，同时规整的外壳外观也能适配无人机机身、设备机柜、野外监测立杆等不同安装位置的外观要求，无需额外做外壳防护处理。在数据传输性能层面，100mW的发射功率可在视距无遮挡环境下实现数公里级的双向数据传输，支持TTL串口双向透传，可直接传输飞控的姿态、位置、控制指令数据，或是工业采集终端的传感器数据、设备状态信息，传输延迟控制在毫秒级，完全满足无人机实时控制、工业数据实时回传的时延要求。安装边界方面，终端主机的扁平结构可通过双面胶、扎带、螺丝固定等多种方式安装，天线铰接处的阻尼力度经过调校，调整角度后可保持姿态稳定，不会因无人机飞行振动、户外风吹出现角度偏移；模块的供电范围适配常用的5V直流供电，可直接从飞控、

　　工控机的预留供电口取电，无需额外配置独立电源模块。在固件升级层面，终端支持免工具升级操作，使用者无需拆开外壳，仅通过USB接口连接上位机即可完成固件更新，可根据实际使用需求升级通信协议、调整射频参数，适配不同场景的通信加密、抗干扰需求。从结构设计的细节来看，外壳的壁厚均匀，注塑成型后不易出现缩痕、变形问题，内部电路板通过定位柱与螺丝固定在壳体内，抗振动性能满足车载、机载等移动场景的使用要求，接口位置做了加强筋处理，反复插拔连接线也不会出现接口松动、壳体开裂的问题。在实际选型适配时，需要注意天线的安装位置尽量远离金属遮挡物、大电流电源线，避免信号被屏蔽或受到电磁干扰，两个对通的终端天线尽量保持同极化方向，可获得最优的传输距离与信号稳定性；由于空、地模块完全一致，现场作业时如果某一端模块出现故障，可直接用备用模块替换，无需提前区分空、地备件，大幅提升外场作业的故障处置效率。
