带减速机构永磁直流驱动电机结构

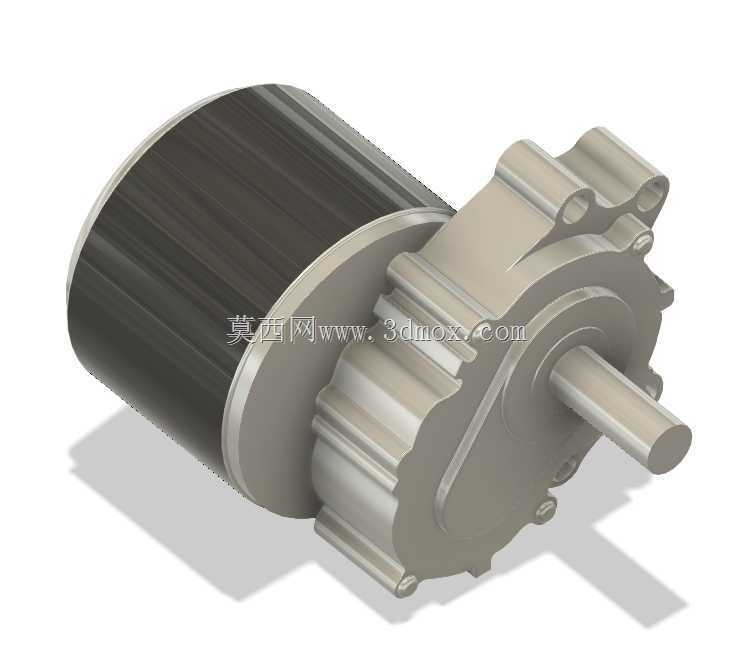

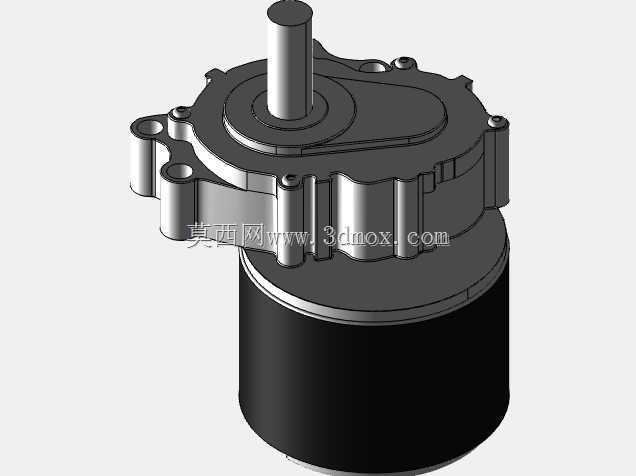

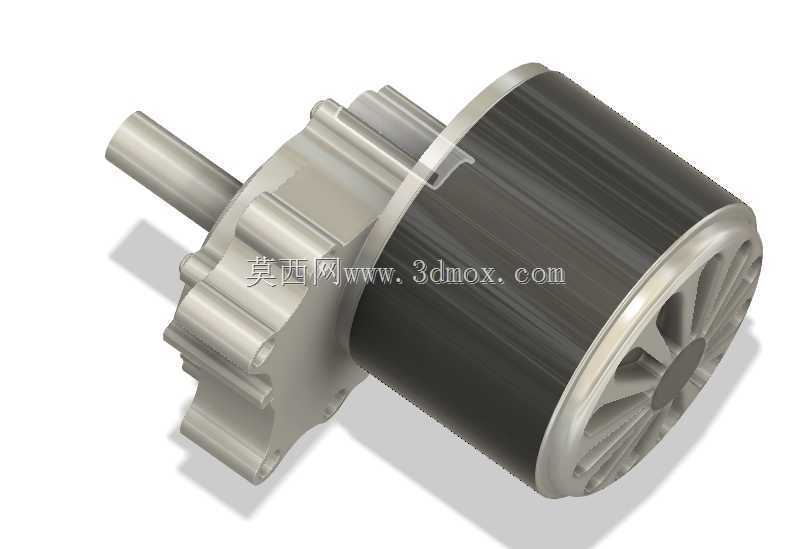

　　这款带集成减速机构的永磁直流驱动单元，在小型自动化装备、家用智能电器、轻型输送模组、医疗辅助器械这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景中适配性极强。不同于分体式电机搭配独立减速器的常规组合，该结构将减速齿轮组与电机本体做了一体化集成设计，从根源上减少了对接法兰、联轴器这类中间连接部件带来的装配误差与传动损耗，也大幅压缩了整套动力单元的轴向安装尺寸，对于布局紧凑的设备内部空间来说，能有效降低结构排布的难度。从结构设计逻辑来看，电机本体采用圆柱形机壳设计，机壳外壁做了光滑的圆柱面处理，既可以通过抱紧式安装座实现快速固定，也能适配带定位销的端面安装方式，安装边界的容错空间充足。前端的减速箱壳体采用不规则的压铸铝结构造型，

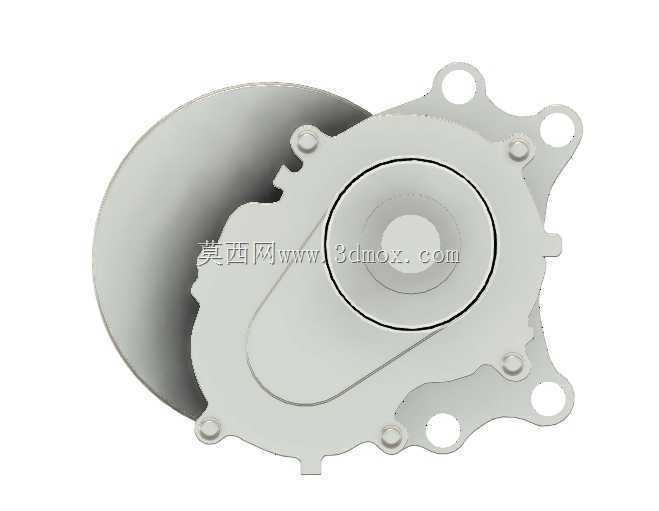

　　并非规则的圆形或方形，这种设计是在内部齿轮排布确定后，顺着齿轮的啮合轨迹做的壁厚优化，既保证了齿轮啮合位置的壳体强度，避免长期负载下壳体变形导致齿轮啮合间隙变大，又尽可能削减了非受力区域的多余材料，控制整体重量的同时也减少了压铸过程中的材料浪费。输出轴采用单出轴的圆柱光轴设计，轴端没有做提前的键槽或扁位加工，给不同应用场景的二次加工留足了余量，不管是搭配同步轮、齿轮还是联轴器，都可以根据实际负载需求做对应的轴连接结构加工，适配性更广。在实际使用场景中，这类一体化减速电机常被用作小型辊筒输送线的驱动源，安装时只需将电机本体卡入设备侧边的安装抱箍，减速箱端面通过两个定位孔与设备侧板做定位固定，输出轴直接对接输送辊的轴孔，

　　不需要额外加装传动链轮或皮带，就能直接驱动辊筒转动，整套传动链路的零件数量少，后期维护时只需检查减速箱的润滑状态与电机碳刷磨损情况即可，维护门槛很低。在设计建模过程中，需要重点关注电机本体与减速箱对接位置的同轴度公差，电机转子的输出轴与减速箱第一级传动齿轮的对接处，同轴度公差需要控制在0.02mm以内，否则高速转动时会产生明显的齿轮啮合噪音，长期运行还会加剧齿轮齿面的磨损，缩短整套单元的使用寿命。减速箱内部的齿轮排布采用平行轴直齿传动结构，相比行星减速结构，平行轴直齿的加工难度更低，传动效率更高，虽然径向尺寸会比行星结构稍大，但对于安装空间允许的场景来说，更低的加工成本与更稳定的传动表现更具实用优势。机壳尾部没有做多余的凸起结构，

　　接线端可以从尾部径向任意方向引出，方便设备内部的走线排布，避免线缆与周边运动部件产生干涉。从安装边界尺寸来看，电机本体的圆柱外径是整套单元的最大径向尺寸，安装时需要在机壳周边预留至少5mm的散热间隙，保证电机长时间满负载运行时的热量能自然散出，避免过热导致永磁体退磁。减速箱的安装端面到输出轴轴端的长度，是选型时需要重点核对的轴向尺寸，要确保输出轴插入对接部件后，轴端不会与设备内部的其他结构产生碰撞，同时减速箱端面与设备安装板之间要预留0.5mm左右的密封垫安装空间，既可以弥补安装板的平面度误差，也能防止灰尘或水汽进入减速箱内部，影响齿轮的润滑效果。在功能特性上，这类永磁直流电机的启动扭矩大，调速范围宽，通过调整供电电压就能实现输出转速的线性调节，搭配减速机构后，输出扭矩可以被放大数倍到数十倍，足以驱动轻型负载做平稳的回转运动，而且一体化结构的传动背隙很小，在一些需要频繁正反转的场景中，也能保证传动位置的精度，不会出现明显的回程误差。建模时所有的安装孔位、轴径尺寸、壳体轮廓都严格按照实际加工的公差要求做了对应处理，比如安装孔的位置度公差、输出轴的圆柱度公差、机壳与减速箱对接面的平面度公差，都在模型的特征里做了隐含的设计约束，导出的模型可以直接用于设备的整体装配干涉检查，也能作为后续加工出图的基础参考，不需要再做大量的尺寸修正。
