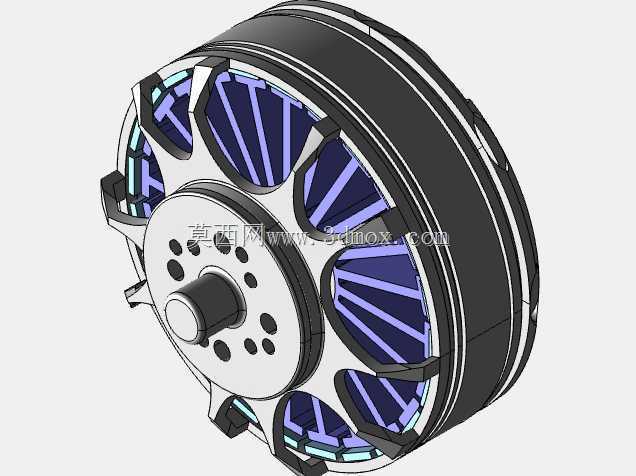

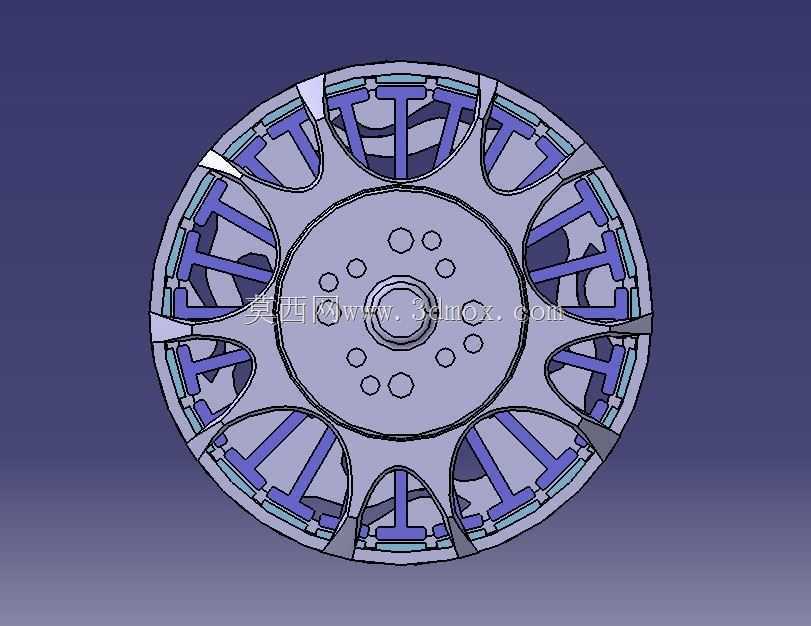

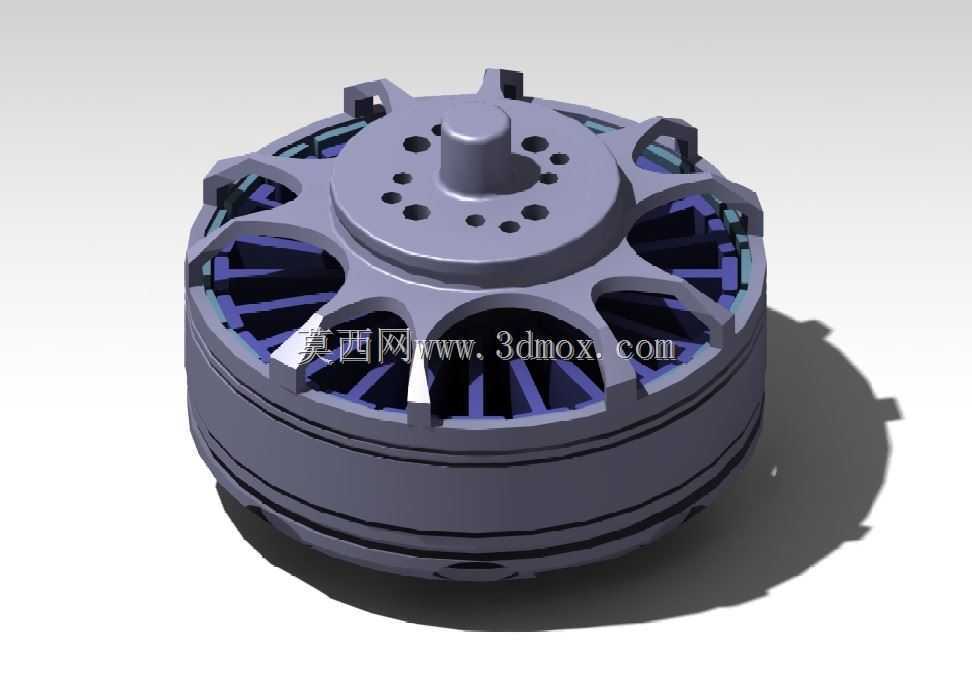

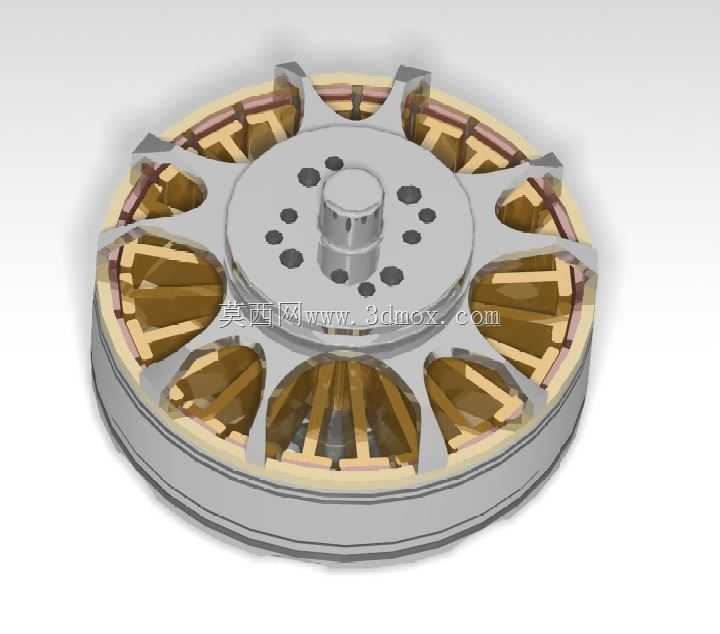

垂直起降无人机大推力多转子无刷电机结构

　　这款多转子无刷电机的三维结构，核心面向7-10公斤级垂直起降固定翼、多旋翼无人机的重载动力需求，单台可稳定输出5公斤级持续推力，适配长航时工业巡检、物资投送、测绘作业类无人机的动力选型场景，在高海拔、温差跨度大的外场作业环境下，也能维持稳定的动力输出表现。从结构设计逻辑来看，该电机采用28极高效率磁路布局，定子部分选用0.2毫米厚度的硅钢片叠压成型，搭配凯夫拉材质的绑带对定子绕组做径向固定，避免高转速下绕组受离心力出现位移、绝缘层破损的问题；绕组采用耐高温实心铜线绕制，可承受连续240℃、瞬时340℃的工作温度，在夏季正午暴晒、高海拔低温环境下启动、长时间满油门爬升等极端工况下，不会出现绕组退磁、绝缘失效引发的动力故障。

　　转子端的支撑结构采用三轴承排布的ABEC-7级精密轴承组，相比常规双轴承支撑的同级别电机，可将转子的径向跳动量控制在更小范围内，降低高速运转时的振动传导，减少对无人机飞控IMU模块的干扰，同时轴承组的密封设计可阻挡户外作业时的沙尘、水汽侵入轴承滚道，实现数百小时无维护的连续运转寿命，适配工业级无人机长周期作业的使用需求。从安装边界来看，该电机的定子端盖预留了多组均匀排布的安装孔位，可适配主流无人机机臂的标准安装座，安装孔的位置度公差在建模时严格控制在0.1毫米以内，保证电机安装后转子轴线与机臂轴线的同轴度，避免运转时出现偏心振动；转子外壳采用一体化镂空辐条式设计，在保证结构强度满足高转速离心力要求的前提下，

　　尽可能降低转子自身的转动惯量，提升电机的油门响应速度，同时镂空结构可引导气流直接穿过定子绕组区域，带走绕组工作时产生的热量，提升持续满功率运转的热稳定性。在实际装机适配时，该电机可搭配对应尺寸的碳纤维螺旋桨，在垂直起降阶段提供足够的升力支撑整机起飞重量，在固定翼平飞阶段可维持巡航状态下的推力需求，无需额外搭配冗余动力单元即可满足垂直起降无人机的全工况动力要求；建模过程中对电机内部的磁钢排布、绕组间隙、轴承配合公差都做了1:1的还原，结构设计人员可直接基于该模型完成机臂安装座的适配设计、动力系统的振动仿真模拟、散热气流路径的优化调整，也可作为同级别大推力无刷电机结构设计的参考样本，验证高极数磁路布局、三轴承支撑结构在重载无人机动力场景下的可行性。
