喷气式战斗机结构三维造型设计

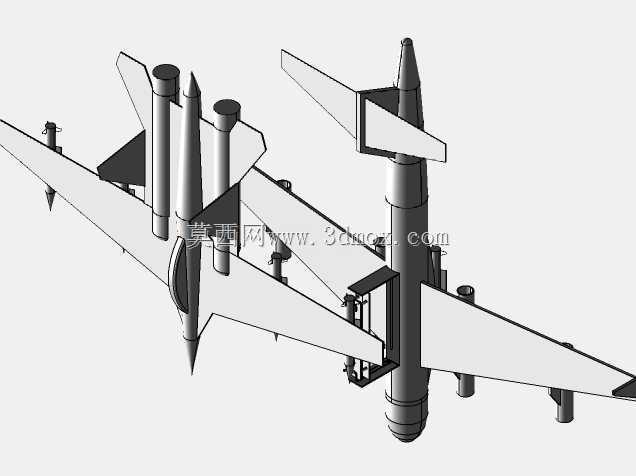

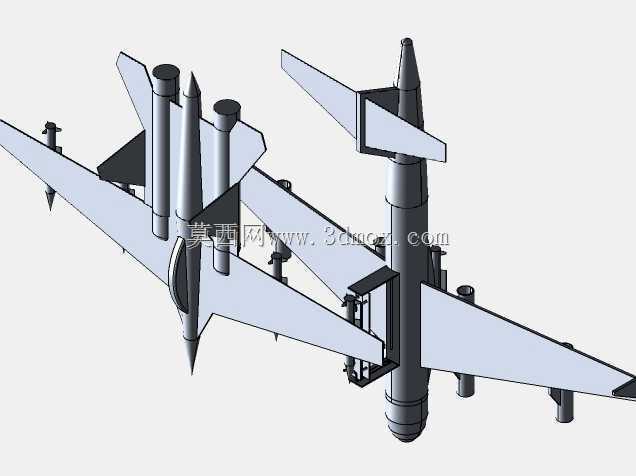

　　本次呈现的喷气式战斗机三维结构造型，围绕航空装备结构设计的核心需求搭建，可作为飞行器结构教学、概念方案推演、航空科普展示场景下的结构参考载体，帮助结构设计从业者快速理解喷气式战机的基础布局逻辑与部件装配关系。从实际用途维度看，该模型完整还原了喷气式战斗机的核心结构组成，覆盖机身主体、后掠式主翼、水平尾翼、垂直尾翼、动力舱段、外挂挂载点、起落架安装位等关键结构区域，可用于航空类专业教学中的结构认知环节，也可作为概念战机方案初期的布局验证基底，辅助设计人员快速调整翼面角度、机身长径比、动力舱布置位置等核心参数，省去从零开始搭建基础外形的重复建模工作。在功能特性层面，模型严格遵循喷气式战斗机的气动布局逻辑，主翼采用后掠翼设计，

　　能够适配跨音速飞行阶段的气流特性，降低飞行阻力；双发布置在机身中部两侧，既平衡了机身两侧的重量分布，也预留了机身中部的设备安装空间，可适配航电设备、燃油舱的布置需求；尾翼采用常规布局，垂直尾翼提供航向稳定性，水平尾翼负责俯仰姿态控制，各翼面与机身的连接位置均做了结构过渡处理，符合实际战机的结构受力传递逻辑；机身下部预留的多处挂载接口，可适配副油箱、机载武器等外挂部件的拓展安装，起落架安装位的结构预留也符合前三点式起落架的收放空间要求。设计思路上，该模型优先保证结构比例的协调性，以机身轴线为核心基准，依次搭建机头雷达罩段、座舱段、动力舱段、机尾段的主体结构，再以机身基准面为依托，对称布置主翼、尾翼等翼面结构，

　　所有部件的装配基准均统一到机身坐标系下，避免后续结构调整时出现基准错位的问题；翼面的翼型截面采用符合喷气式战机的低速翼型基础轮廓，兼顾了造型还原度与建模效率，各部件之间的连接位置均做了贴合处理，不存在结构干涉问题，能够直接用于装配干涉检查、结构剖切展示等场景。从外形尺寸与安装边界来看，模型整体长径比符合第二代喷气式战斗机的比例特征，主翼展长与机身长度的比值控制在合理区间，能够满足常规展示场景下的比例协调要求；机身最大直径集中在动力舱所在的中部段，机头段逐步收窄形成圆锥状雷达罩，既符合气动减阻需求，也预留了机头航电设备的安装空间；各翼面的后掠角度、安装角均参考同类型战机的实际参数设置，水平尾翼与主翼的前后位置差预留了足够的气流通道，

　　避免主翼气流对尾翼操纵效率产生过度干扰；机身下部的挂载点间距符合常规外挂物的安装尺寸要求，起落架舱的预留空间能够容纳前三点式起落架的收放结构，不会出现收放过程中与周边结构干涉的问题。对于三维建模从业者而言，该模型的结构搭建逻辑具备较强的参考价值，从基准设定到部件分块，再到对称结构的处理方式，都遵循了机械结构建模的通用规范，可作为飞行器类产品建模的练习参考，也可在此基础上进行参数化调整，衍生出不同布局的战机概念方案。
