塑料废料立式搅拌清洗罐体结构设计

　　做废塑料回收处理线的结构设计快八年，这类立式搅拌清洗罐是整条破碎清洗线前段的核心单元，很多刚入行的工程师容易把它当成普通储料搅拌罐来做，实际落地的时候才发现堵料、叶片磨损快、出料不畅的问题一堆。这套结构的应用场景主要针对破碎后粒径在10-30mm的硬质废塑料，比如日常回收的hdpe中空料、ldpe薄膜破碎料、pp注塑边角料、pe管材破碎料，在经过人工分拣、第一道破碎工序之后，进入这个罐体完成摩擦清洗、泥沙沉降、浮料分离的工序，去除塑料表面附着的泥沙、油污、残留标签胶黏剂，为后续的漂洗、脱水、造粒工序提供洁净度达标的原料。

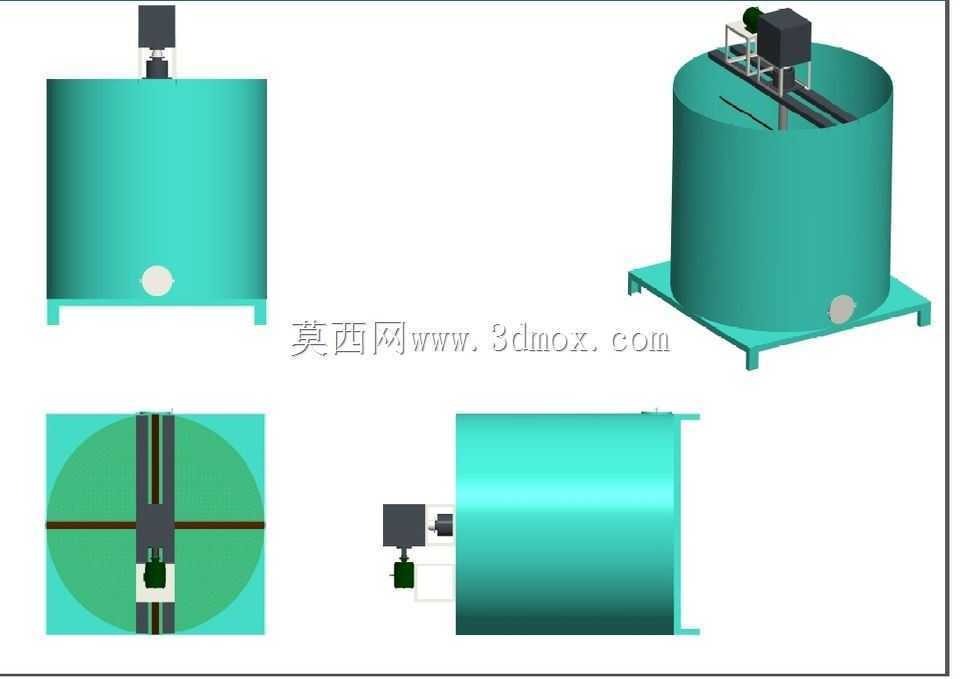

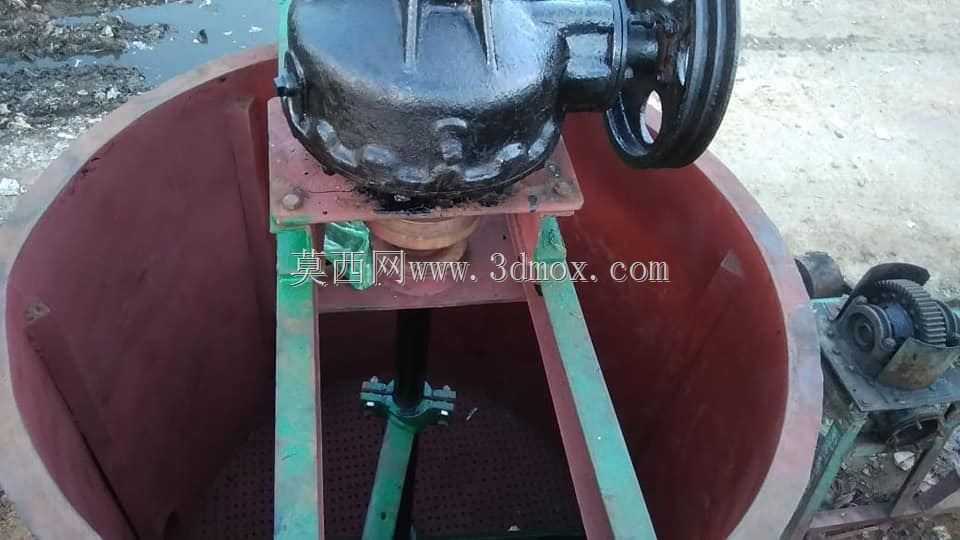

　　从功能特性上看，这套结构采用立式圆柱罐体设计，底部做锥度收口，区别于平底罐的设计，锥底角度设置在12°-15°之间，这个角度是反复验证过的，角度太小沉降的泥沙容易在罐底堆积板结，角度太大又会压缩罐体有效容积，增加整体设备高度，给车间安装的层高要求带来额外限制。罐体顶部的搅拌驱动单元采用立式安装结构，搅拌轴从罐体顶部中心位置垂直伸入罐内，轴端设置双层搅拌叶片，上层叶片采用斜45°折叶结构，运转时推动罐内清洗液和塑料物料形成轴向循环流，让浮在液面的轻质塑料能够持续被压入液面以下，和清洗液充分接触摩擦，避免轻质料一直浮在表面打旋，达不到清洗效果；下层叶片采用平直叶结构，距离罐底预留120mm的间隙，这个间隙刚好避开沉降在锥底的泥沙层，运转时形成径向湍流，带动中层物料翻滚摩擦，同时不会把底部沉降的泥沙重新搅起混入洁净物料里。

　　设计思路上，这套结构没有采用复杂的外置循环管路，而是靠罐体内部的流场设计完成清洗过程，罐体侧壁距离底部200mm位置设置了排污口，日常生产间隙可以打开阀门排出沉降的泥沙，不需要排空整罐的清洗液，能减少水资源的消耗。罐体顶部除了驱动安装位，还预留了进料口和溢流口，进料口对接前段破碎工序的出料溜槽，破碎后的塑料靠自重落入罐内，溢流口设置在罐体额定液位高度位置，控制罐内液位不会过高，同时密度较小的漂浮杂质可以从溢流口随表层液体排出。罐体侧面下部设置出料口，对接后续的螺旋提升机，清洗完成的塑料物料在搅拌流场的推动下从出料口排出，进入下一道漂洗工序。

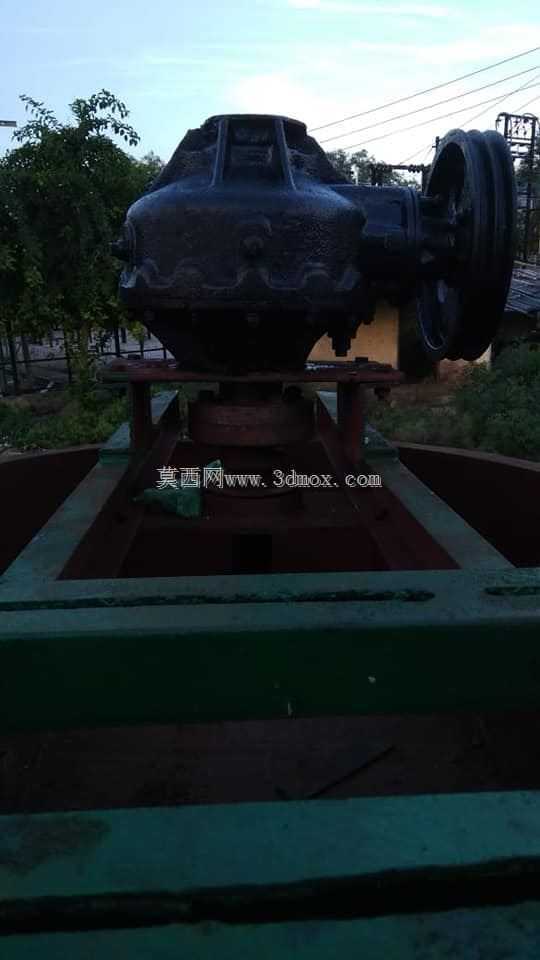

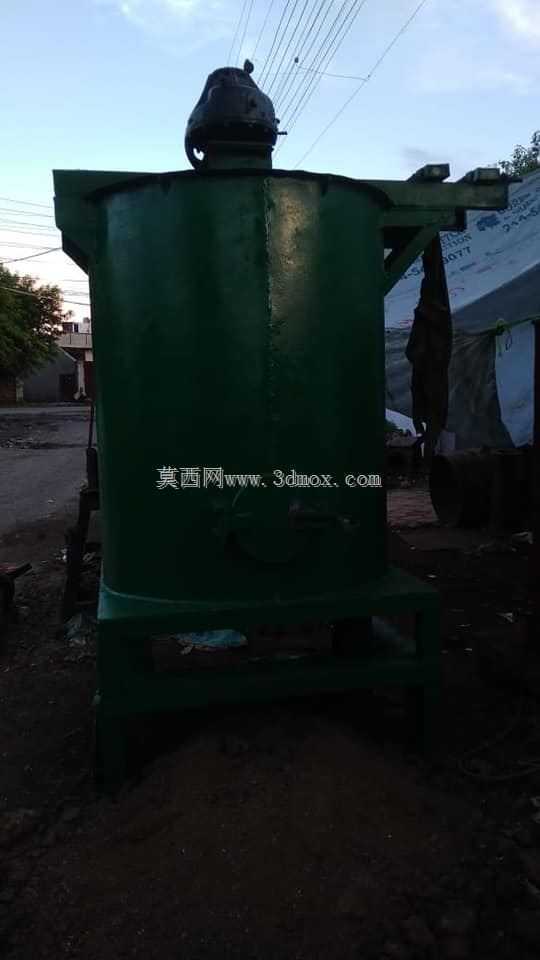

　　从安装边界和外形尺寸来看，这套罐体的有效容积按照单批次处理1.2立方物料设计，罐体总高度控制在2.8米，圆柱段直径1.8米，支腿高度设置为400mm，给锥底的排污操作预留足够的操作空间，支腿采用10号槽钢焊接成型，底部预留地脚螺栓安装孔，安装时需要做150mm厚的混凝土地基，保证设备满载运转时的稳定性，满载运行时整体动载荷不超过2.5吨，常规工业厂房的地面承重完全可以满足要求。驱动单元的安装座采用加厚钢板焊接，和罐体顶部的法兰通过螺栓连接，方便后期维护的时候拆解更换密封件和搅拌轴，搅拌轴和罐体顶部的接触位置采用双道骨架油封加水封的密封结构，避免罐内的清洗液顺着轴缝隙渗漏到驱动电机位置，影响电机使用寿命。

　　很多人做这类设备的时候容易忽略罐体内部的耐磨处理，因为废塑料破碎后夹带的泥沙在搅拌过程中对罐壁的冲刷磨损很明显，这套结构在罐体内壁下部1米高度范围内贴了8mm厚的耐磨橡胶衬板，用沉头螺栓固定，磨损之后可以单独更换衬板，不需要整体更换罐体，能大幅降低设备的后期维护成本。另外罐体顶部设置了防护格栅，避免生产过程中杂物落入罐内，同时也能防止搅拌过程中液体飞溅出来，符合车间生产的安全防护要求。在实际生产线布局的时候，这个罐体的进料方向要和前段破碎机的出料方向对齐，出料口的高度要和后续提升机的进料口高度匹配，周边预留至少800mm的操作维护空间，方便日常检查密封件、清理排污口、检修驱动电机。

　　这类清洗设备的核心不是把罐子做的多结实，而是要匹配不同塑料材质的沉降速度调整搅拌转速，针对hdpe这类密度略大于水的硬质料，搅拌转速控制在120r/min左右就能形成足够的湍流，针对ldpe薄膜这类轻质浮料，转速可以适当提高到150r/min，保证物料能够充分和清洗液接触，转速太高反而会让物料在罐内形成离心分层，靠罐壁位置打旋，反而降低清洗效率。这套结构的设计没有追求复杂的自动化结构，而是靠合理的流场设计、合适的角度参数、预留的维护空间来保证设备长期稳定运行，适合中小型废塑料回收加工厂的生产线配置，加工难度低，普通的铆焊车间就可以完成制作，后期维护的配件都是通用标准件，不需要定制特殊配件，能降低生产和使用端的成本。
