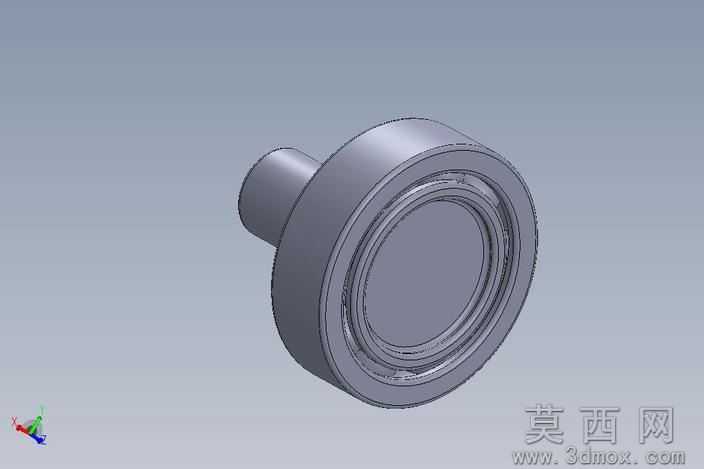

带一体式轴颈的轴连轴承三维结构设计

本轴连轴承三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计中滚动轴承的结构规范，将支承轴承与连接轴颈设计为一体式集成结构，省去了传统轴承与轴单独装配的配合工序，有效提升了部件的装配同轴度与整体刚性。建模阶段首先绘制轴承外圈的回转截面草图，通过旋转凸台命令生成带安装法兰边的外圈基体，法兰边端面预留均匀分布的安装定位孔位，满足部件的端面固定安装需求；随后依次构建内圈、滚动体、保持架的基础特征，滚动体采用圆周阵列命令完成等距排布，保持架通过兜孔特征的阵列实现对滚动体的限位约束，保证滚动体在滚道内的均匀分布与顺畅转动。模型的轴颈部分与轴承内圈采用一体化建模设计，轴颈外圆设置定位轴肩，可直接与外部传动部件进行配合安装，避免了传统过盈配合装配带来的内圈变形问题。材质渲染阶段，为轴承整体赋予金属轴承钢材质，添加细腻的金属磨砂质感与轻微的环境反射效果，还原工业金属部件的真实视觉表现，滚道与滚动体接触面设置更高的光洁度表现，体现轴承工作面的高精度加工特性。结构设计上充分考虑了轴连轴承的实际使用场景，集成化的结构缩短了传动链的轴向尺寸，适合安装空间紧凑的传动支承场景，各部分特征的尺寸比例参考行业通用的轴连轴承规格设定，滚道曲率、滚动体直径、轴颈直径的参数匹配符合轴承的载荷承载设计要求，既可以承受径向载荷，也可承受一定的轴向载荷。建模过程中对所有特征进行了参数化关联，修改核心参数即可快速生成不同规格的同类型轴连轴承模型，可直接用于机械传动结构的虚拟装配、运动仿真验证，也可作为相关产品设计的参考原型，帮助设计人员快速完成传动支承部分的方案搭建，减少重复建模的工作量，提升机械设计的整体效率。
