八旋翼垂直起降重载无人机结构设计

　　这款八旋翼垂直起降飞行器的结构设计，核心围绕重载作业场景的实际需求展开，在旋翼布局、机架刚度、起落架适配性上做了针对性的工程优化。从实际作业场景来看，这类多旋翼垂直起降飞行器可适配农林植保的药剂播撒、电力线路的巡检挂载、应急场景的物资投送、低空测绘的设备搭载等多种工况，不需要专用起降跑道，在平整硬质地面、甚至小幅起伏的野外场地都能完成起降动作，对作业场地的适配性远高于固定翼起降设备。

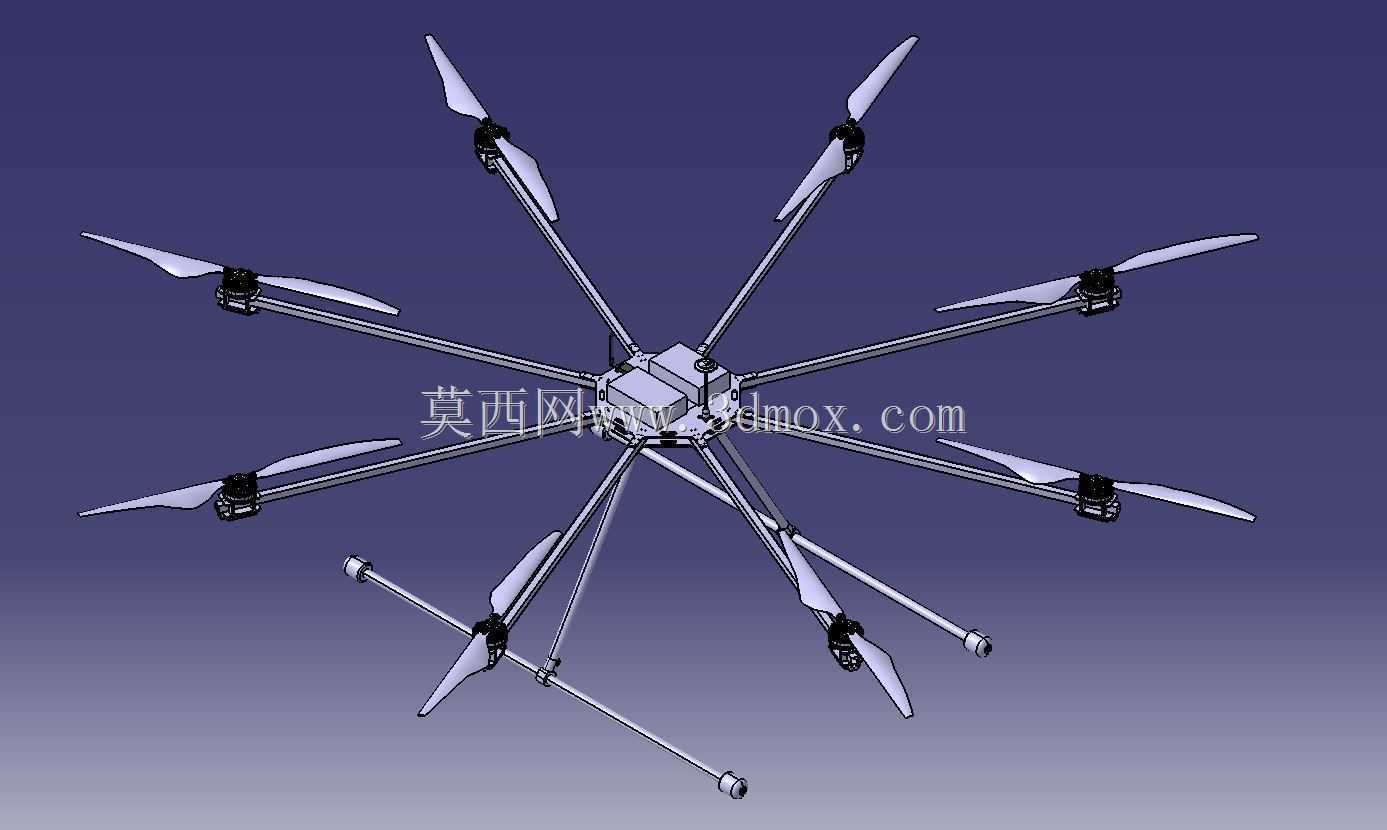

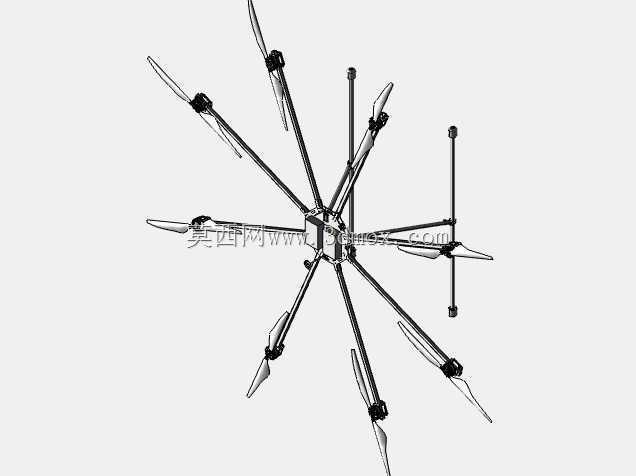

　　从功能特性来看，该机型采用八轴同轴对称布局，八个动力单元均匀分布在中心机座向外延伸的机臂末端，每个机臂的长度经过受力校核，既保证相邻旋翼的旋转流场不会产生过度气动干扰，又尽可能压缩整机的横向占用尺寸，避免运输过程中出现超宽问题。动力单元的安装座预留了标准的电机安装孔位，可适配不同KV值的无刷电机与对应尺寸的螺旋桨，用户可根据实际挂载重量需求调整动力配置，当单组动力出现异常停转时，剩余七个动力单元仍能维持短时姿态稳定，给操作人员留出迫降缓冲空间，大幅提升重载作业下的飞行安全性。

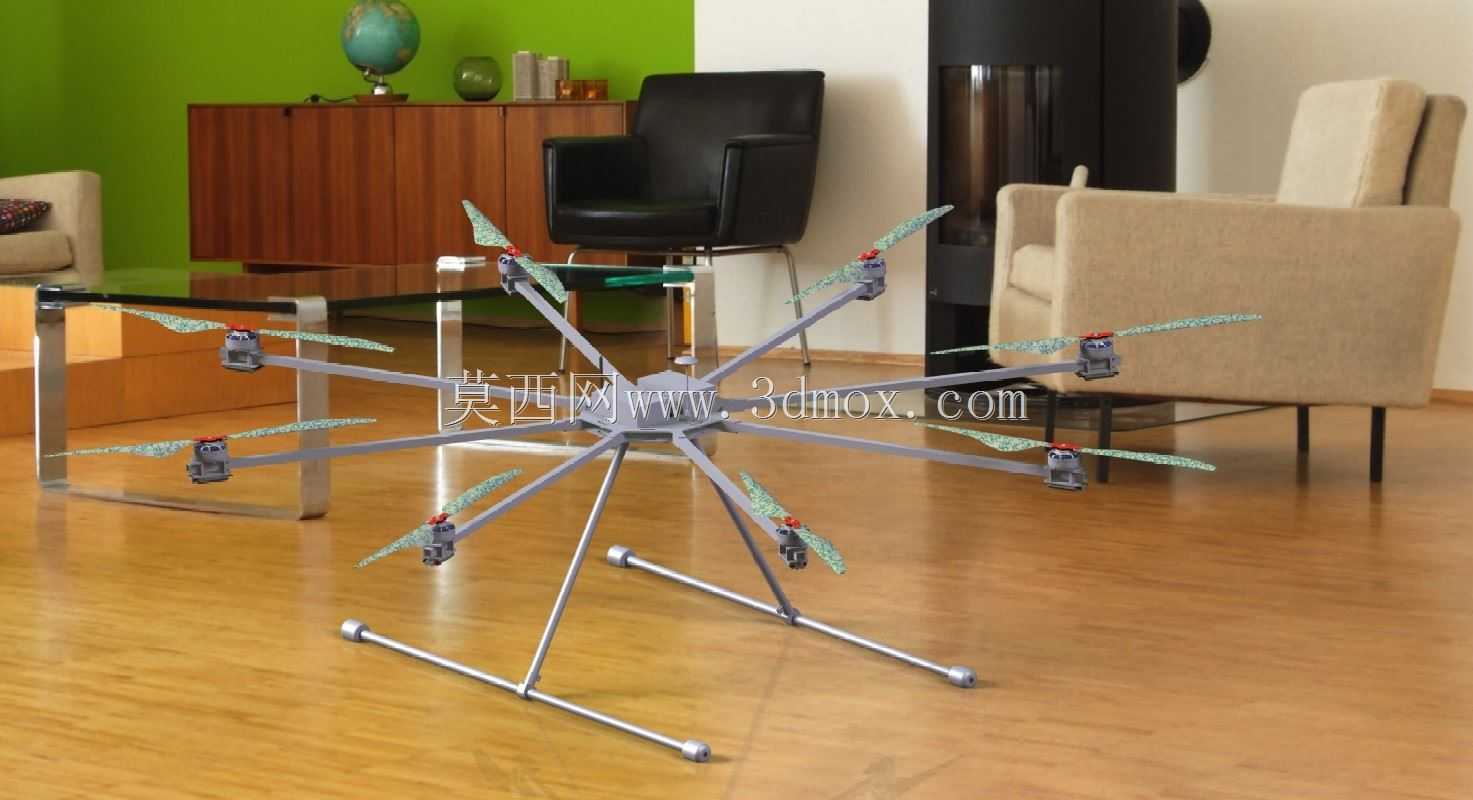

　　起落架部分采用两组平行的滑橇式结构，通过斜向支撑臂与中心机架底部连接，支撑臂的角度经过重心匹配计算，整机挂载5公斤载荷时，重心投影恰好落在两组滑橇的中心区域，起降过程中不会出现侧翻风险。滑橇杆采用圆截面杆件，底部没有突出的尖锐结构，在草地、硬质铺装地面、甚至轻度积雪路面起降时，都能保持稳定支撑，不会出现卡滞或下陷问题；同时起落架的高度预留了足够的下方挂载空间，可在机腹位置挂载吊舱、药箱、拍摄云台等设备，不会与螺旋桨的旋转范围产生干涉。

　　设计思路上，整个机架采用模块化拆分逻辑，每根机臂都通过快拆结构与中心机座连接，不需要专用工具即可完成机臂的拆卸与安装，拆解后整机可收纳进常规尺寸的设备运输箱，方便转场作业。中心机座采用分层结构，上层预留飞控、GPS模块、电池的安装位，各模块的安装位置都做了走线槽设计，避免电源线与信号线交叉缠绕产生电磁干扰，影响飞控的姿态判断精度；下层预留载荷安装接口，可根据不同作业需求快速更换挂载设备，不需要对机架主体做打孔、焊接等二次改装。

　　从安装边界尺寸来看，机臂完全展开状态下，整机的旋翼旋转直径控制在合理区间，既保证足够的升力冗余，又不会因为尺寸过大导致低空作业时容易触碰障碍物；机臂拆解后，单个部件的长度不超过1米，普通民用车辆的后备箱即可完成装载，不需要专用货运车辆转运。机架的杆件全部采用等强度设计，在受力较大的机臂根部、起落架连接位置做了局部加厚处理，非主要受力区域则做了轻量化挖除，在保证整体结构刚度、飞行过程中不会出现共振形变的前提下，尽可能降低机架自身的重量，把更多的载重配额留给有效载荷与电池，提升单次飞行的作业效率。

　　实际结构校核过程中，针对满载工况下的机臂受力做了有限元验证，当单旋翼输出最大升力时，机臂末端的形变量控制在安全范围内，不会因为形变导致螺旋桨平面倾斜，影响飞行姿态的稳定性；起落架在以最大垂直下降速度触地时，支撑结构的应力也远低于材料的屈服强度，不会出现弯折、断裂问题。整个机型的结构没有复杂的异形曲面，所有零部件都可通过常规的管材切割、板材加工完成制作，加工成本可控，维修替换也十分方便，作业现场如果出现机臂、起落架损坏，可快速更换备件恢复作业能力，不需要返厂做复杂维修。
