工业设备配套斜槽式定位机器块结构

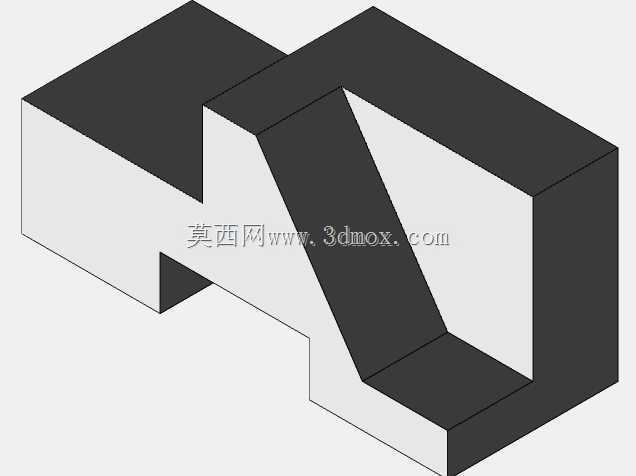

　　在自动化产线的工件定位工位、专用工装的承载限位环节，这类带斜向通槽的机器块是十分常见的刚性支撑构件，区别于标准型材拼接的定位结构，一体化铣削成型的块体不存在拼接缝隙带来的累积误差，长期承受交变载荷也不会出现连接松动的问题，在高频次工件换位的工位上能保持长期的位置精度稳定性。从结构设计逻辑来看，块体采用直角基准边作为安装定位基准，两个互相垂直的外侧立面加工有较高的平面度要求，安装时可直接贴紧工装基板的定位靠面，不需要额外调整找正，能大幅缩短工装装配的调试周期。中间的斜向通槽并非单纯的减重设计，槽体的两个平行侧壁经过精加工处理，可作为斜向运动构件的滑动导向面使用，槽宽的公差控制在滑动配合的合理区间，既不会因为间隙过大导致导向晃动，

　　也不会因为间隙过小出现运动卡滞，槽底的过渡圆角设计能有效分散应力集中，避免构件在承受冲击载荷时出现根部开裂的问题。块体的下部突出凸台是安装固定的限位结构，凸台的尺寸与工装基板上的预制安装槽匹配，安装时凸台嵌入槽内可承受横向剪切力，固定螺栓仅需提供压紧力即可，不需要螺栓承担横向载荷，能大幅降低螺栓受剪断裂的风险。从实际应用场景出发，这类构件常被用在电子元器件组装设备的工件斜向顶出工位、小型冲压设备的斜楔驱动模块、检测设备的工件斜向滑移导向位置，在这些场景中，构件既要承担工件的支撑重量，还要为运动部件提供稳定的导向基准，对块体的形位公差要求较高，平行面的平行度、相邻面的垂直度都需要控制在合理范围内，否则会直接影响配套机构的运动精度。

　　设计过程中优先考虑了加工工艺性，所有的立面都采用平面铣削即可完成加工，斜槽部分可通过三轴铣床一次装夹加工成型，不需要多工序翻面找正，能有效控制加工成本，同时避免多次装夹带来的形位误差。块体的非配合面保留了均匀的加工余量，不需要做额外的精加工处理，在不影响装配精度的前提下减少了不必要的加工工序，边角处的倒角设计既可以去除加工毛刺，避免装配时划伤操作人员，也能在安装时起到导向作用，方便块体顺利嵌入安装位。在安装边界的适配性上，块体的整体外轮廓尺寸适配多数小型工装的安装空间，不会占用过多的基板位置，相邻构件的安装间隙预留充足，即使配套的运动部件存在小幅的位置偏移，也不会和块体发生运动干涉。从受力角度分析，块体的壁厚分布经过优化，

　　受力较大的导向槽侧壁、安装凸台位置壁厚更大，非受力区域的壁厚适当减薄，在保证整体刚性满足使用要求的前提下，尽可能降低了构件的自身重量，减少了工装整体的负载。这类一体化结构的机器块相比焊接拼接的同功能构件，不存在焊接变形带来的精度问题，也不需要做焊后时效处理，加工完成后经过简单的去毛刺工序即可投入使用，在小批量工装定制场景中，能大幅缩短构件的生产周期，快速满足设备改造、工位调整的需求。在长期使用过程中，导向槽面出现磨损后，可通过平面磨床对槽壁进行修磨，配磨对应厚度的调整垫片即可恢复原有配合精度，不需要整体更换构件，能有效降低设备的后期维护成本。
