ESP32双核WiFi蓝牙开发板38Pin结构设计

　　在嵌入式物联网项目的硬件选型与结构适配环节，这款38Pin引脚布局的ESP32开发板是不少原型验证、小批量设备开发的核心控制载体，其三维结构模型的搭建，核心是为了适配各类智能硬件项目的安装空间校核、外壳结构设计、外接模块排布的前置验证需求。从实际工程应用场景来看，这类开发板常被用于智能家居控制节点、小型环境监测终端、低功耗物联网数据采集设备、创客类智能硬件原型的核心控制单元，不少工业场景下的小型传感数据汇聚节点，也会采用同版型的核心板做二次开发，因此其外形尺寸、引脚排布、接口位置的三维数据准确性，直接决定了后续外壳开模、外接模块对接的适配效率。

　　从功能特性来看，这款开发板搭载的双核主控支持2.4GHz频段的WiFi与蓝牙双模通信，38个引出引脚覆盖了常用的GPIO、ADC、SPI、I2C等外设接口，能够直接对接各类传感器、执行器模块，不需要额外做引脚转接；低功耗运行模式适配电池供电的便携类物联网设备，能够配合实时操作系统完成多任务调度，同时支持AP、STA以及AP+STA共存的三种工作模式，既可以作为独立热点供终端设备直连，也可以接入现有局域网实现远程数据传输，安全加密机制能够满足多数民用及轻量级工业场景的数据传输安全要求，可灵活扩展到不同的智能硬件应用中。

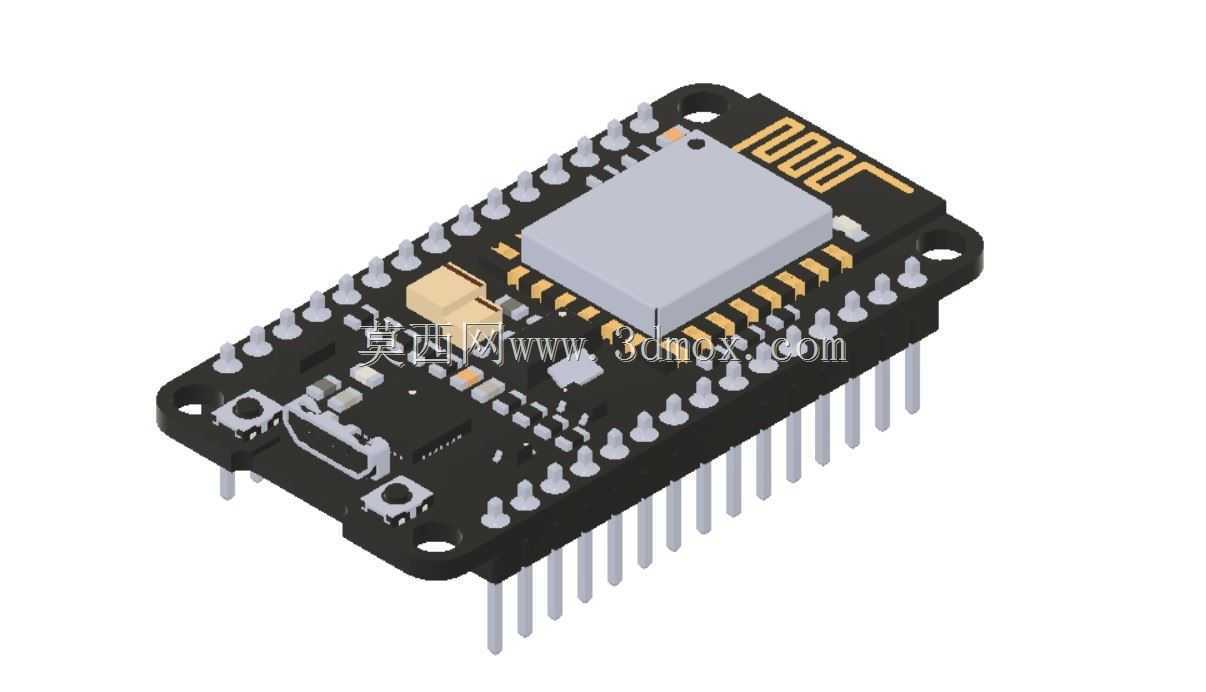

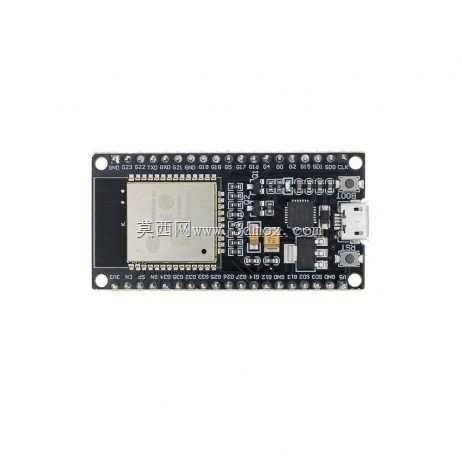

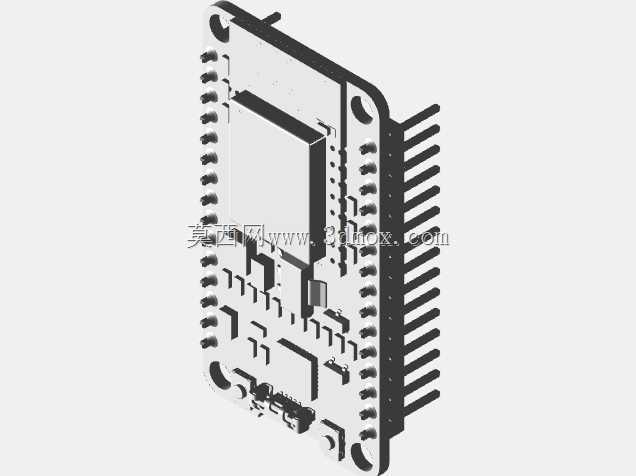

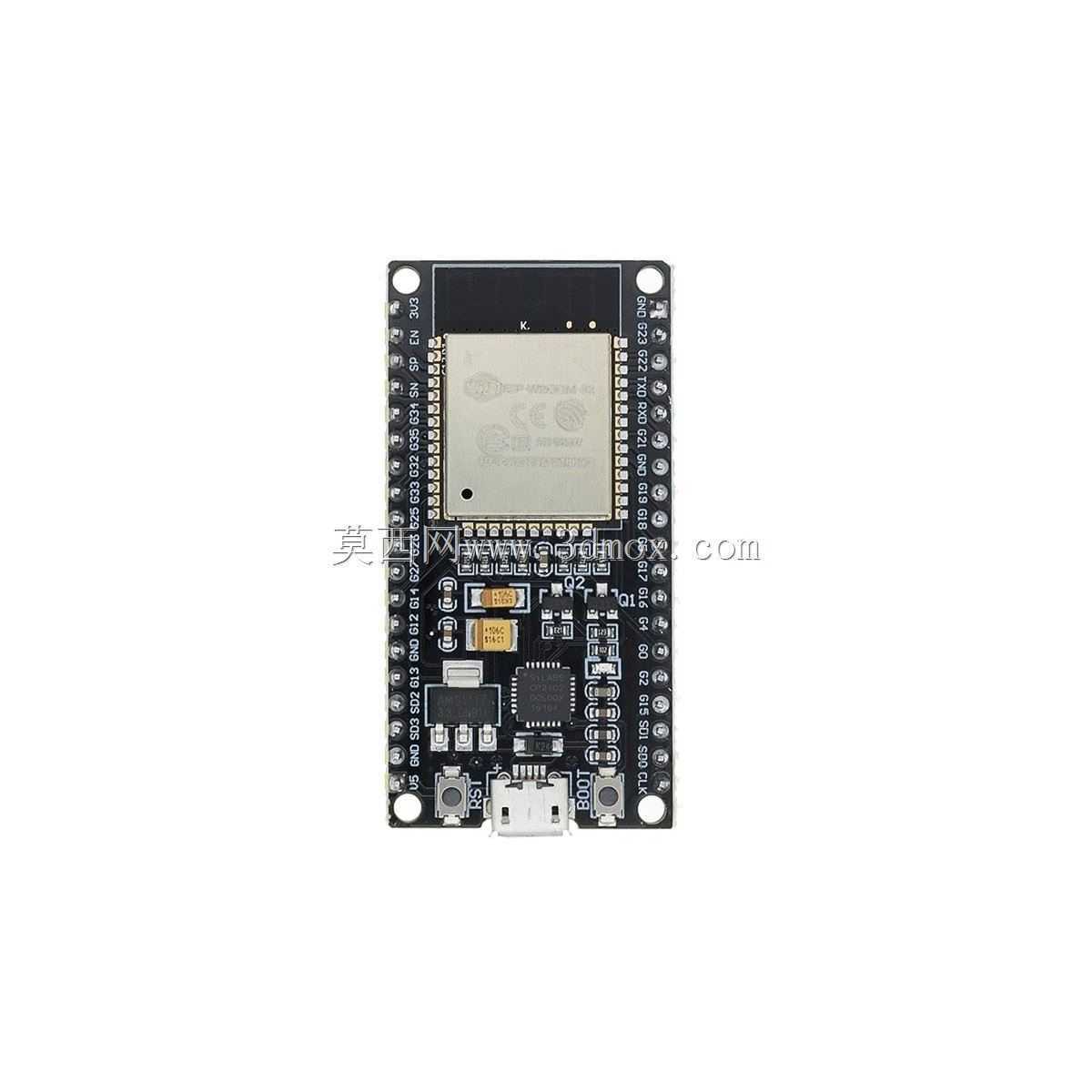

　　在结构设计思路上，这款开发板采用标准的双排直插引脚布局，板载USB接口直接布置在板端侧边，方便直接插接数据线完成程序烧录与供电，核心主控模块、射频匹配电路、电源管理电路的排布都做了分层避让，板端四个角预留了标准固定孔位，能够直接通过铜柱固定在设备壳体内部或者原型验证的亚克力支架上。建模过程中需要重点关注引脚的伸出长度与排针间距，标准2.54mm排针间距要严格对齐通用面包板、洞洞板的孔位尺寸，避免出现插接过紧或者无法插入的问题；USB接口的突出高度、板端元器件的最高凸起高度都需要做精准还原，尤其是核心屏蔽罩的高度、板载按键与指示灯的位置，这些尺寸直接决定了外壳开孔的位置与内部预留空间的大小，如果模型尺寸存在偏差，很容易出现外壳装配后按键无法按压、接口被壳体遮挡的问题。

　　从安装边界尺寸来看，这款开发板的板长、板宽适配多数通用开发板外壳的内部空间，排针向下伸出的长度要匹配焊接后的实际尺寸，板端上方最高元器件的高度决定了外壳上盖与PCB板之间的最小预留间隙，侧边USB接口的外伸长度要保证外壳开孔后，数据线插头能够完全插接到位，不会出现插头被壳体顶住无法插紧的情况。射频天线区域的板边没有布置过高的元器件，避免金属元件遮挡信号影响无线通信质量，建模时也还原了这部分的净空区域，方便结构设计时在对应位置预留非金属的信号透传区域，不要在天线覆盖区域布置金属结构件，防止信号衰减影响通信稳定性。

　　对于结构设计从业者来说，拿到这类开发板的三维模型，不需要再手动测绘每个元器件的尺寸与位置，能够直接导入到装配体中完成整体设备的布局排布，提前校核外接模块的接线空间、固定件的安装位置，避免在打样阶段才发现结构干涉、接口错位的问题，大幅缩短原型开发的迭代周期；对于三维建模学习者来说，这类电路板模型也可以作为电子类产品结构建模的参考案例，学习PCB板类零件的建模逻辑、板载元器件的排布避让原则，掌握接插件、固定孔位等关键配合尺寸的精度控制方法，理解电子硬件结构设计中尺寸公差预留、安装空间校核的实际工程逻辑。
