铰接式机械连接关节结构设计

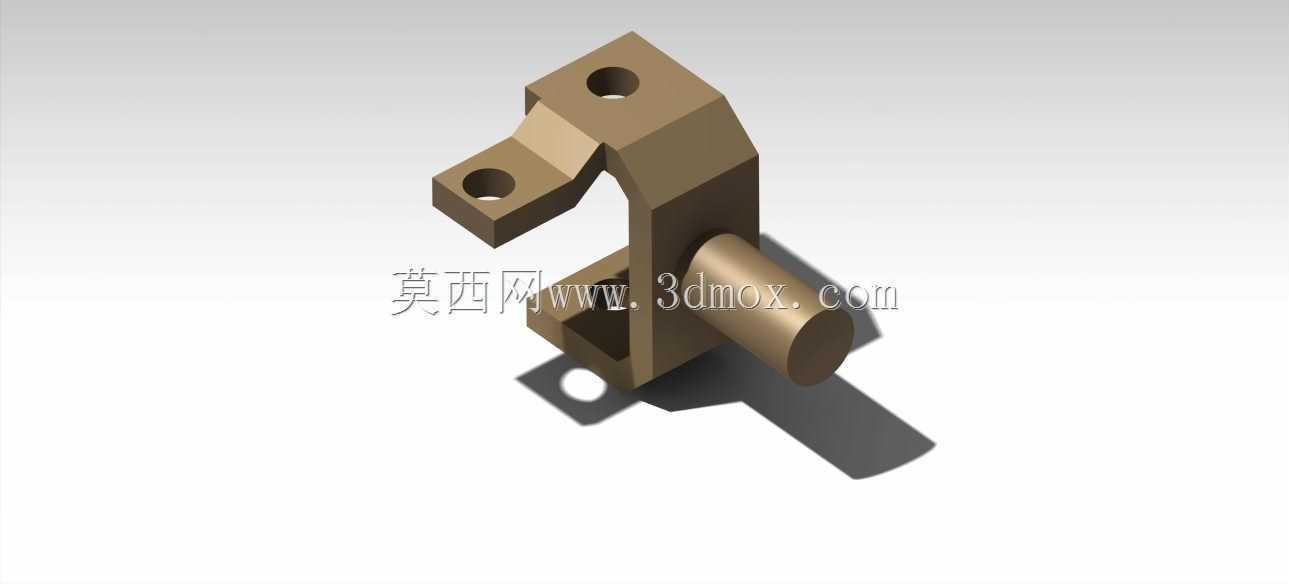

　　在各类需要实现相对转动的机械结构中，铰接关节是承担载荷传递、约束运动自由度的核心基础构件，这类零件广泛出现在工装夹具、小型自动化设备的连杆机构、输送线的活动挡边、检测设备的摆臂组件中，区别于高载荷的工程铰接轴，这类小型关节更多适配轻载、小转角的往复摆动场景，安装空间紧凑，对安装定位的精度有明确要求。从结构本身来看，该关节采用一体式折弯支座搭配圆柱销轴的组合形式，支座主体为弯折成型的承力结构，三个方向分别预留安装孔位：垂直向上的支耳开有同轴通孔，用于穿装销轴实现与外接摆臂的铰接配合；水平伸出的侧支耳同样预留通孔，可用于外接限位结构或者辅助连杆的连接；底部的安装板开设沉孔，用于通过螺栓将整个关节固定在设备安装基面之上，

　　销轴与支座孔采用间隙配合，保证转动过程无卡滞，同时销轴端部做限位处理，避免工作过程中销轴脱出引发结构失效。设计阶段首先要明确的是安装边界约束，这类关节通常安装在设备的框架型材或者安装板上，底部安装孔的孔距需要适配常用的铝型材槽距或者安装板的预留孔位，避免现场安装时出现孔位错位需要二次扩孔的问题；销轴的直径需要匹配外接摆臂的铰接孔尺寸，同时要核算销轴的剪切强度，保证在额定摆动力矩下销轴不会出现弯曲变形或者剪切断裂；支座的弯折圆角需要做应力释放处理，避免长期往复载荷下弯折位置出现应力集中引发的疲劳断裂，尤其是在频繁摆动的工况下，弯折处的内应力如果没有在加工阶段通过时效处理消除，很容易在使用数月后出现裂纹。实际应用中，

　　这类关节的转动角度通常被限制在0到90度区间内，很少需要整周旋转，因此在支座的对应位置可以根据需求加装缓冲垫或者限位螺钉，控制摆臂的极限位置，避免硬碰撞对关节本身造成冲击；安装时需要保证销轴的轴线与安装基面的平行度，否则会导致摆臂转动过程中出现别劲的情况，轻则增大转动阻力加快磨损，重则会导致支座支耳被掰断。从加工工艺角度来看，该支座如果采用金属切削加工，可通过方钢铣削成型，保证各安装孔的位置度公差控制在0.02mm以内，适合对安装精度要求较高的检测设备场景；如果采用钣金折弯加工，则需要控制折弯角度的公差，保证侧支耳与底部安装板的垂直度，适合载荷更小、成本敏感度更高的普通输送线场景。销轴部分通常采用调质处理的45号钢加工，

　　表面做发黑防锈处理，与支座孔配合的位置可以根据耐磨需求加装铜套，延长关节的整体使用寿命，避免长期磨损后出现旷量，影响整个连杆机构的运动精度。在装配环节，销轴装入后需要在端部加装卡簧或者轴端挡圈，同时在配合面涂抹少量润滑脂，降低转动过程中的摩擦阻力，减少日常维护的频次；如果应用在有粉尘或者切削液的工况下，还可以在销轴两端加装防尘密封圈，避免杂质进入配合面加剧磨损。很多设计人员在选用这类铰接关节时容易忽略安装面的平面度要求，如果安装基面存在凸起或者倾斜，会导致底部安装板锁紧后支座出现变形，使得两个支耳的同轴度超差，直接导致销轴转动卡滞，因此在设计安装位时需要对安装区域做铣平处理，保证平面度不低于0.05mm。另外，侧支耳的安装孔除了连接辅助连杆外，也可以用来安装位置检测的触发片，配合传感器实现摆臂位置的到位检测，不需要额外加装安装支架，进一步压缩整体结构的占用空间。这类关节的整体尺寸偏小，总高度通常不超过100mm，横向伸出长度不超过50mm，适合在空间局促的设备内部布置，不需要预留太大的操作空间，日常维护只需要定期检查销轴的旷量以及固定螺栓的锁紧状态即可，不需要复杂的保养流程。
