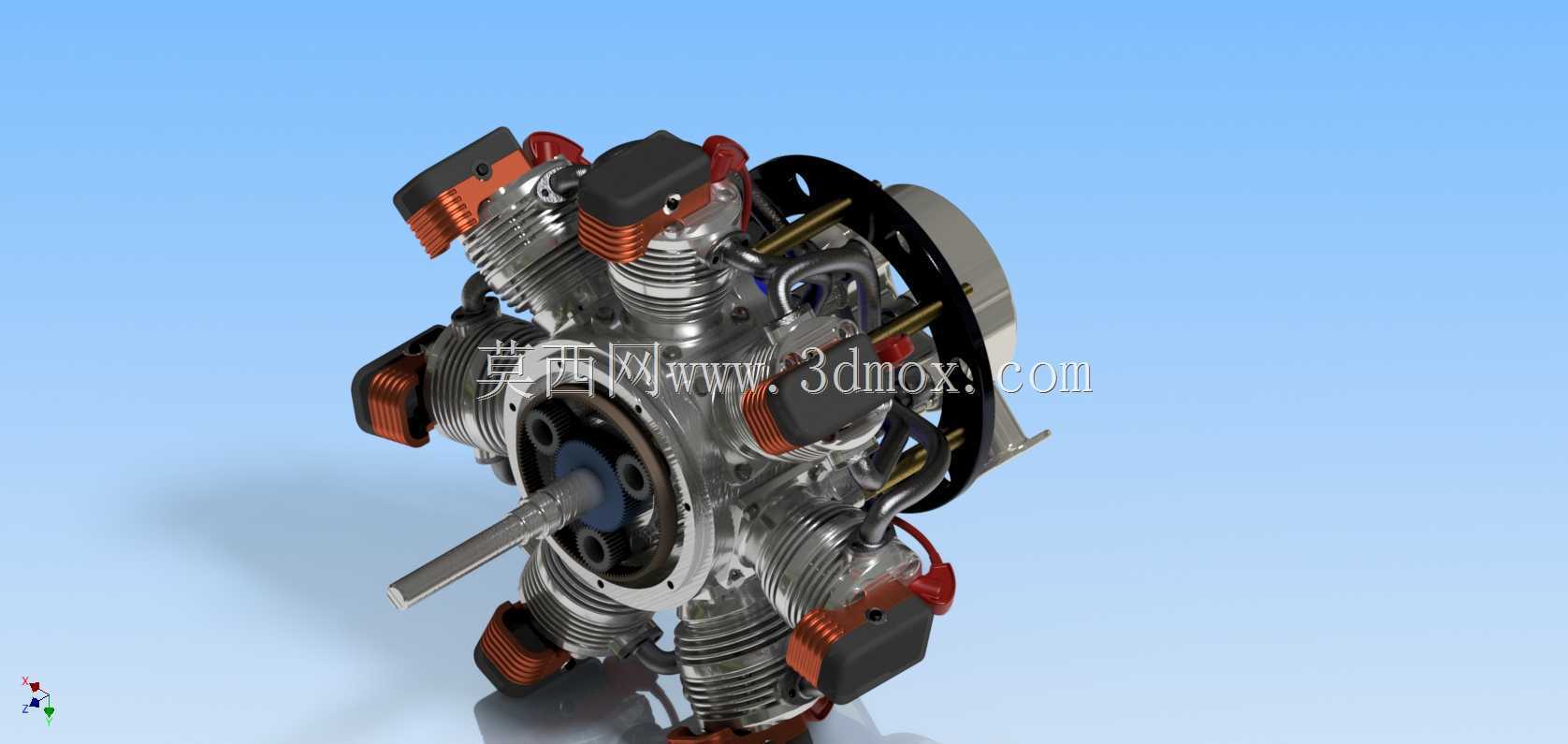

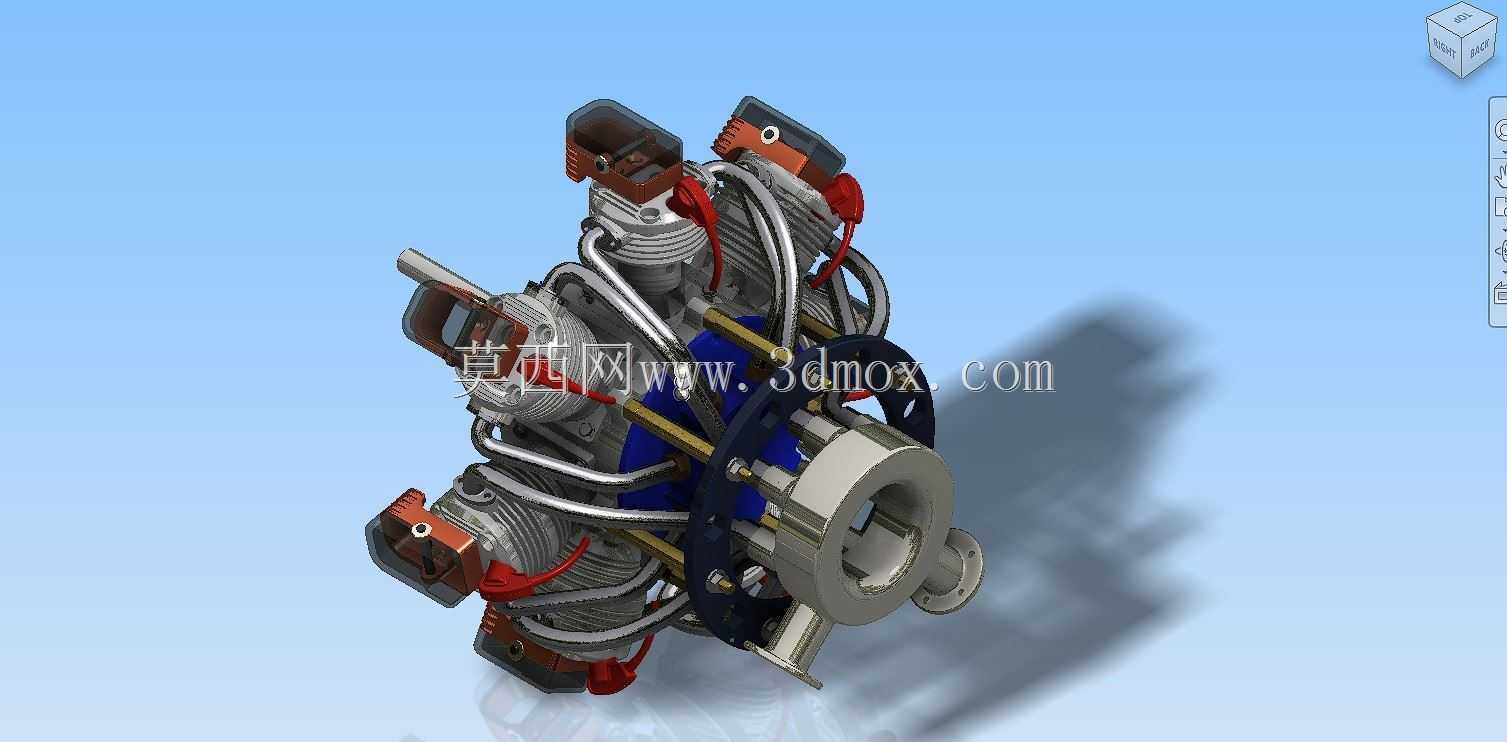

多缸星型布局径向航空活塞动力装置

　　这类径向排布的活塞动力装置，最早在轻型通航飞机、早期螺旋桨战机上得到大规模应用，凭借紧凑的径向布局，在同等排量下能获得更短的整机轴向长度，适配机头前置的螺旋桨安装需求，相比直列、V型活塞动力，其迎风冷却条件更优，早期风冷设计下不需要复杂的液冷管路结构，能降低动力系统的整体重量与维护复杂度。除航空领域外，部分小型固定翼无人机、轻型旋翼机、甚至特种作业的小型地面动力站，也会采用这类结构的动力单元，利用其多缸做功间隔小、输出扭矩平顺的特性，适配需要稳定动力输出的作业场景。

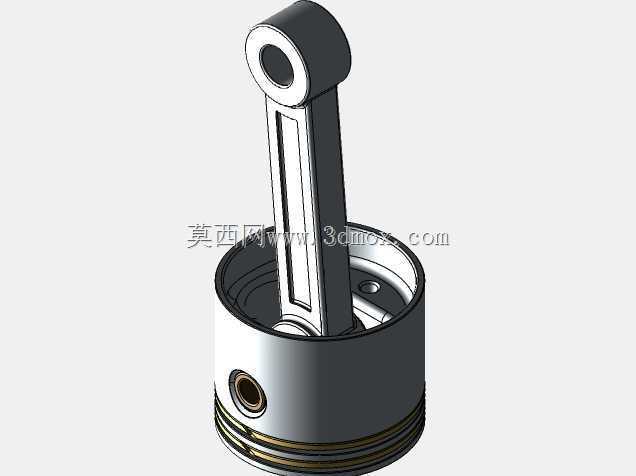

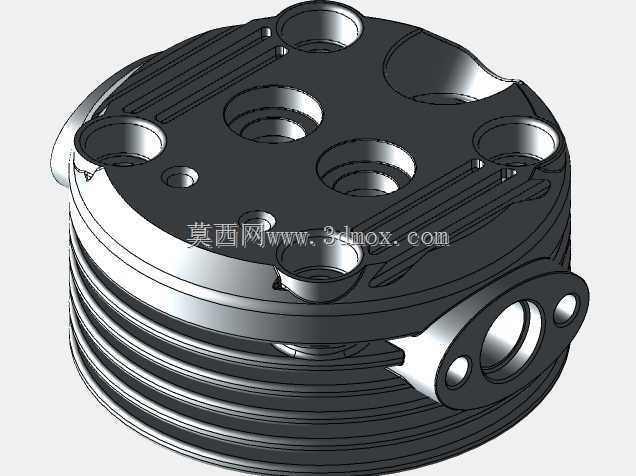

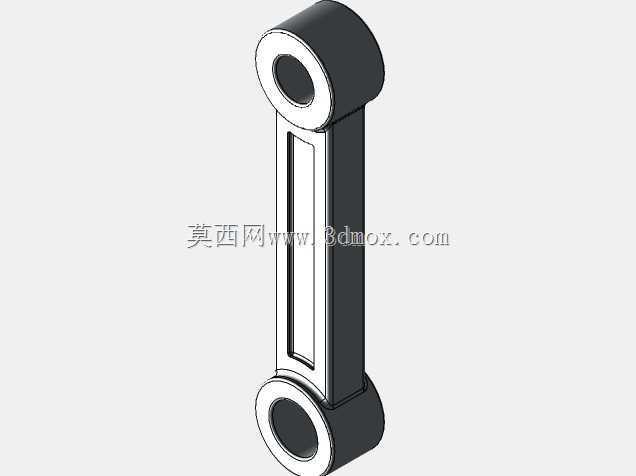

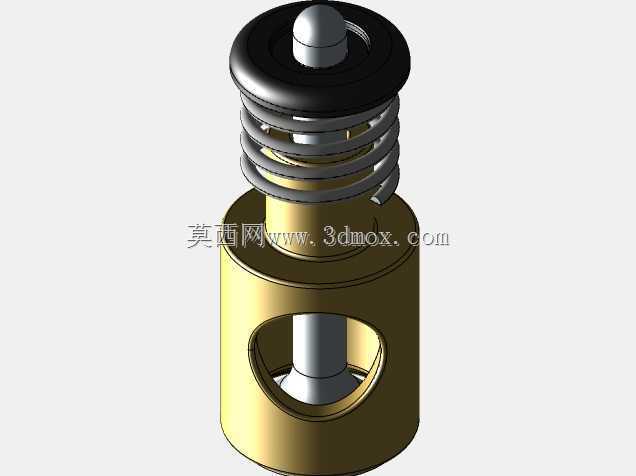

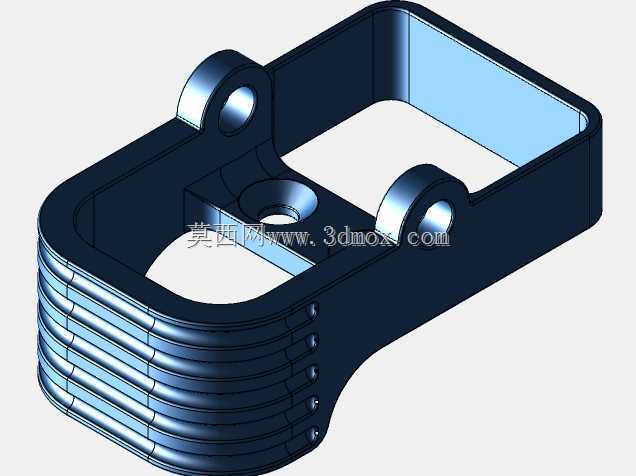

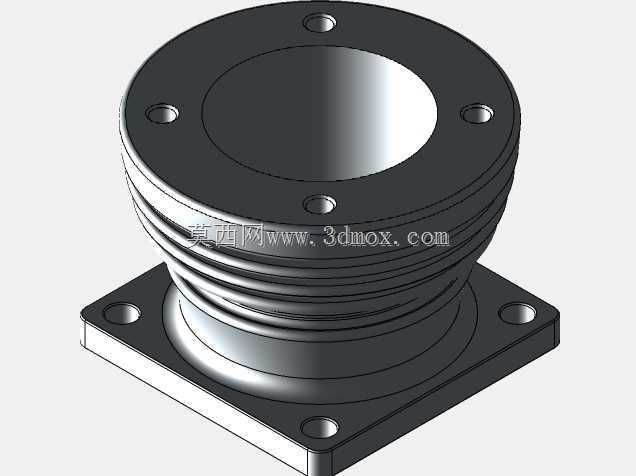

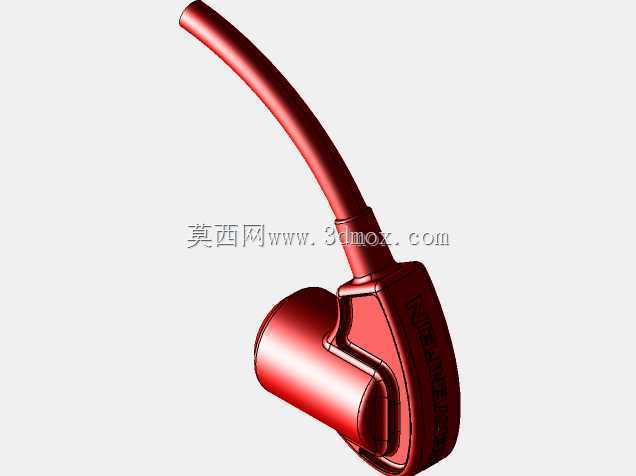

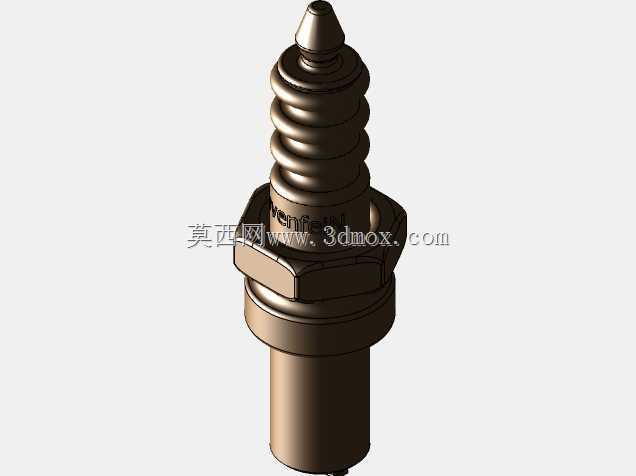

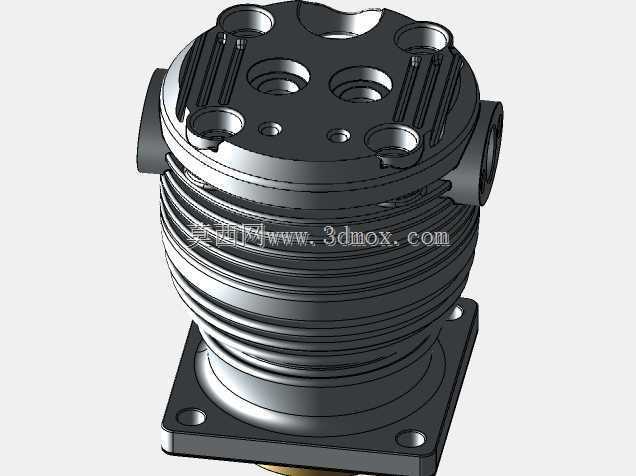

　　从结构设计逻辑来看，该动力装置采用多缸围绕中心曲轴呈圆周均匀排布的形式，每个气缸的连杆共同铰接在中心曲轴的曲柄销上，相比直列发动机多缸对应多组曲柄销的结构，大幅缩短了曲轴的轴向长度，曲轴的支撑跨度更小，运转时的轴系挠度更低，能承受更高的爆发压力冲击。气缸外侧布置了独立的散热鳍片结构，配合螺旋桨转动带来的迎面气流，可直接带走气缸燃烧产生的热量，省去了冷却液套、水泵、散热器等一整套液冷组件，整体结构更简单，在野外无复杂维护条件的场景下，仅需定期检查火花塞、气缸密封状态即可维持运转。每个气缸顶部集成了进排气门、火花塞安装位，高压点火线束沿气缸外侧的固定支架排布，避免运转过程中与高速运动的部件产生干涉，线束外侧预留的固定卡扣位置，可适配不同直径的点火线束固定需求，降低装配时的走线难度。

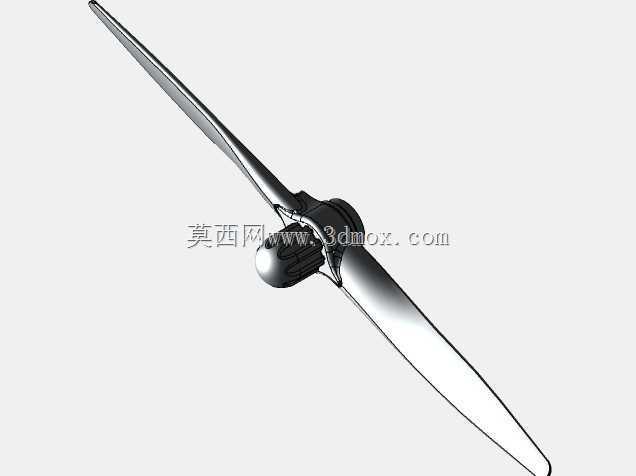

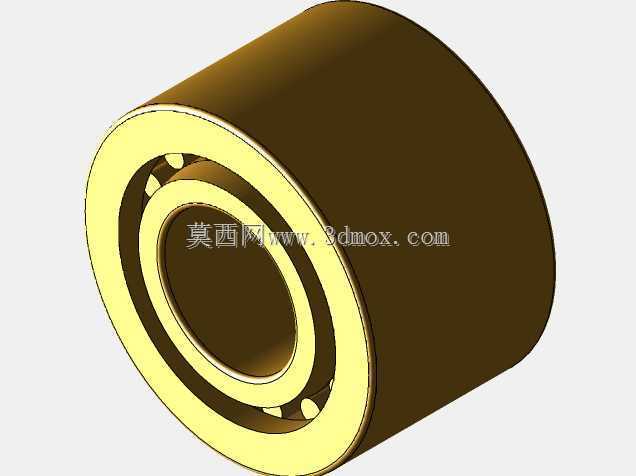

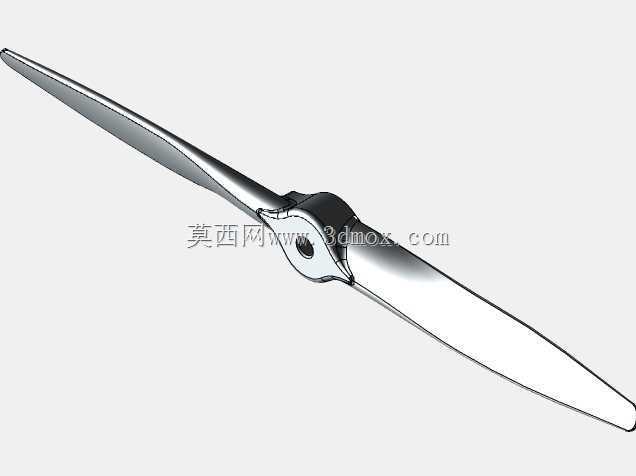

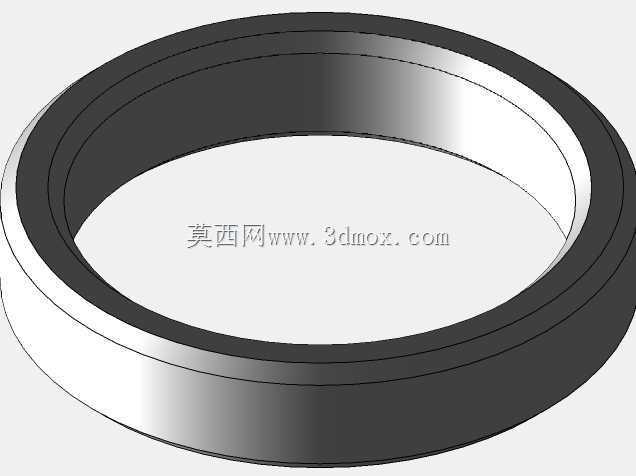

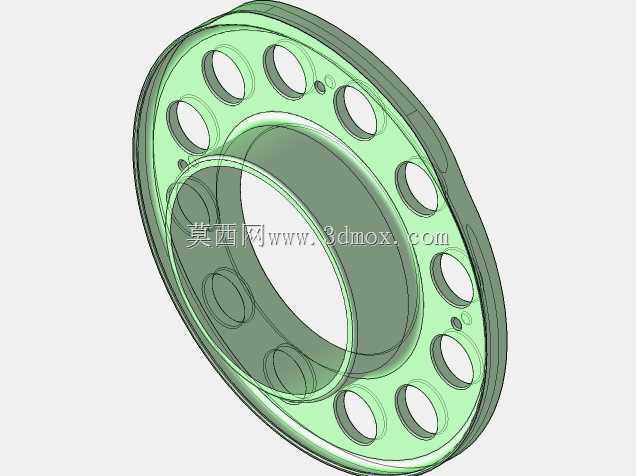

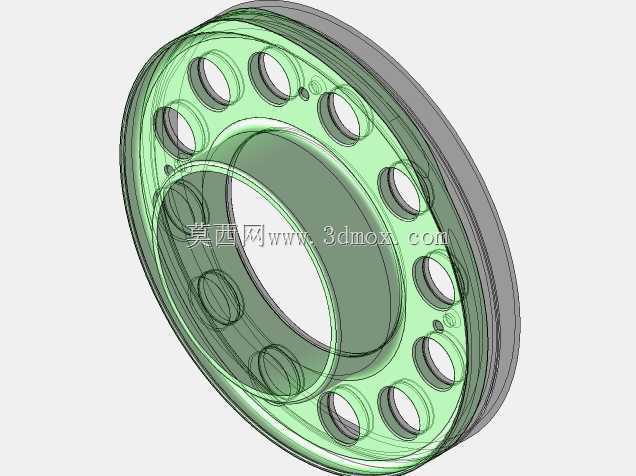

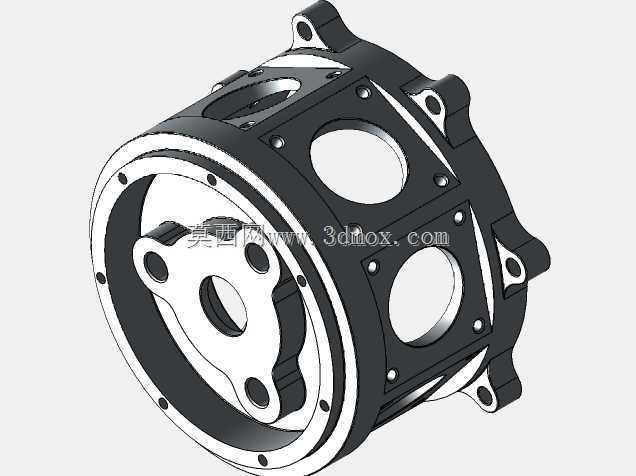

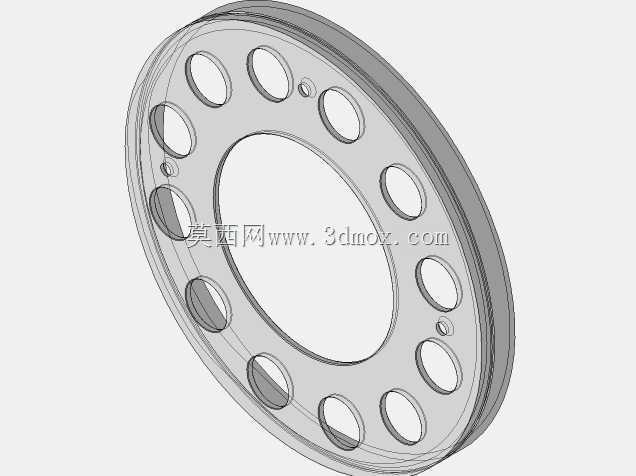

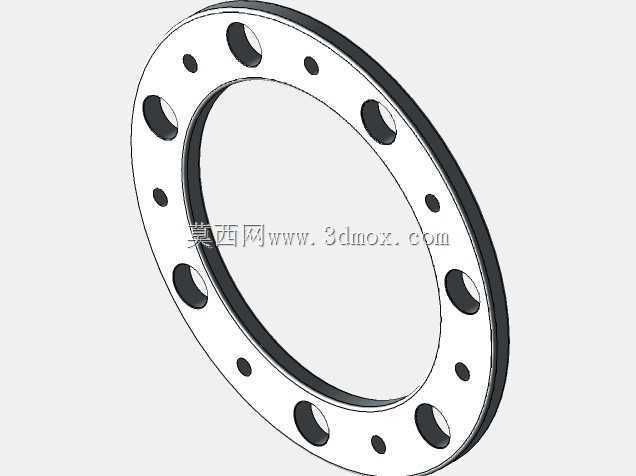

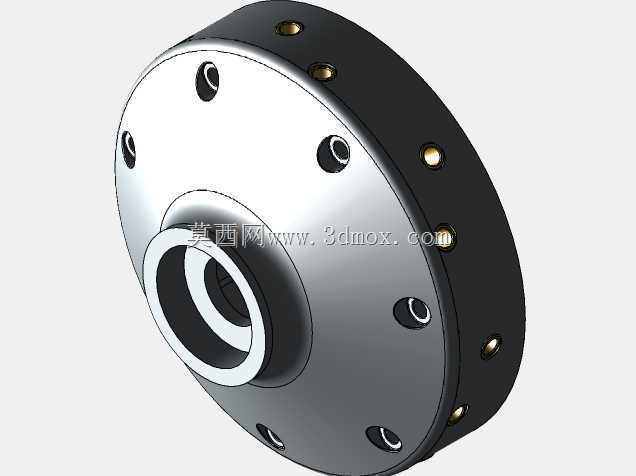

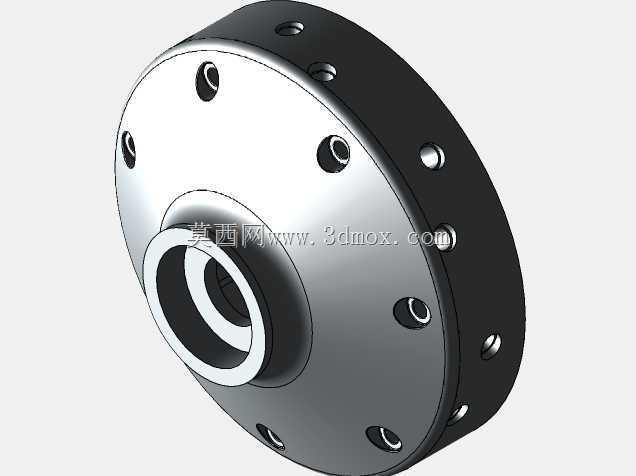

　　动力输出端的主轴采用渐开线花键结构，可直接匹配螺旋桨连接法兰或者减速箱输入轴，输出轴的轴肩位置预留了油封安装槽，能避免曲轴箱内的润滑油顺着轴向外渗漏，曲轴箱本体采用分体式拼接设计，主轴承座位置布置了加强筋结构，可承受多缸同时点火做功带来的交变载荷，避免箱体长期运转后出现应力变形。安装边界方面，该动力装置的后端布置了环形安装支架，支架上的安装孔呈圆周均匀排布，可直接对接机身防火墙或者设备机架的安装面，安装孔的孔径适配通用的航空级螺栓规格，不需要额外制作转接法兰即可完成固定。整机径向尺寸控制在紧凑范围内，在轻型飞机上安装时，不会因为直径过大遮挡飞行员的前向视野，同时重心集中在曲轴中心线上，安装后整机的动平衡调校难度更低，不需要额外增加配重块来抵消偏心重量。

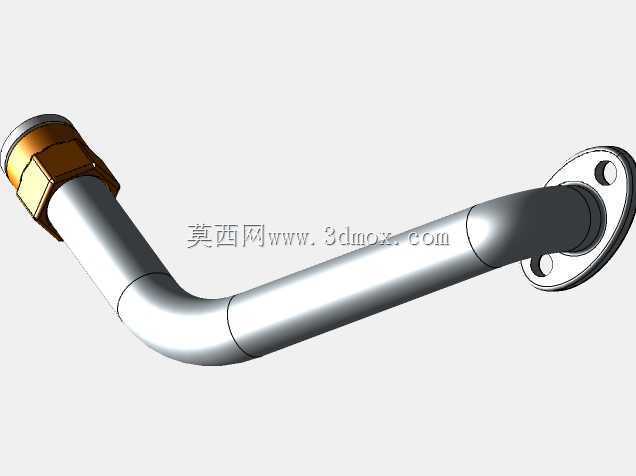

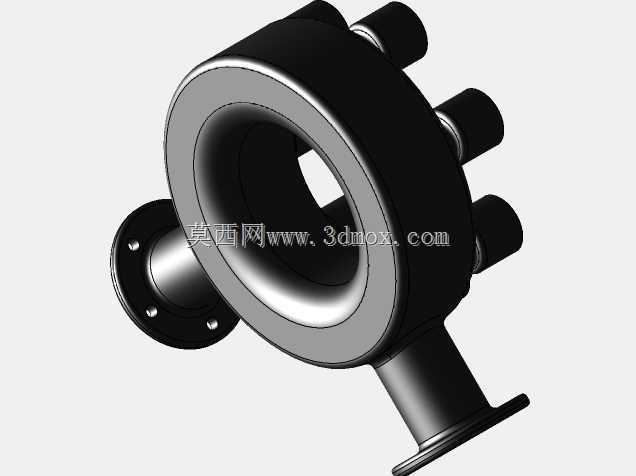

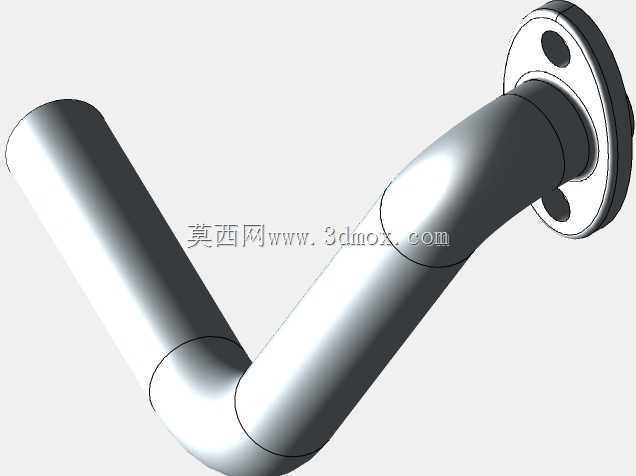

　　从功能特性来看，多缸径向排布的结构让每个气缸的做功行程均匀错开，曲轴每转动一圈就有多个气缸依次完成做功，动力输出的平顺性远优于单缸、双缸活塞动力，驱动螺旋桨时不会出现明显的扭矩波动，能降低螺旋桨转动时的振动，提升整机飞行的稳定性。每个气缸独立的模块化设计，在单个气缸出现故障时，可单独拆卸对应的气缸组件进行维修，不需要完全拆解整个动力装置，大幅缩短外场维护的时间。进气歧管从中心曲轴箱位置向各个气缸延伸，进气路径长度基本一致，能保证每个气缸的进气量均匀，避免出现各缸混合气浓度不均导致的运转抖动问题。排气口布置在气缸外侧的低位，可直接对接排气短管将废气导出，避免废气堆积在气缸周围影响散热效率。

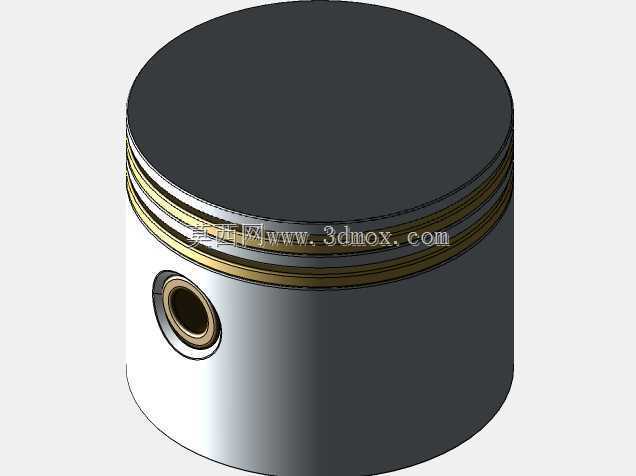

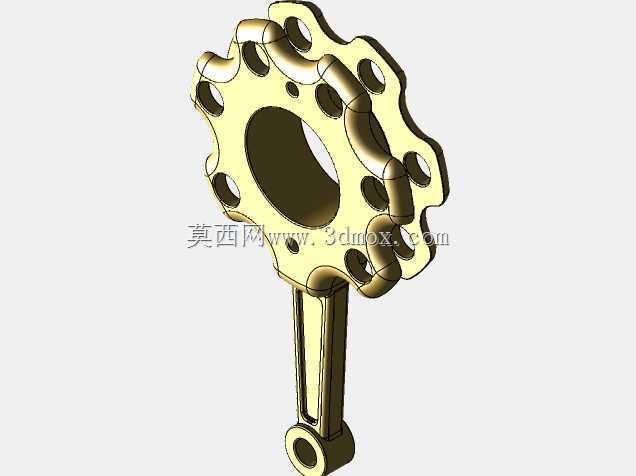

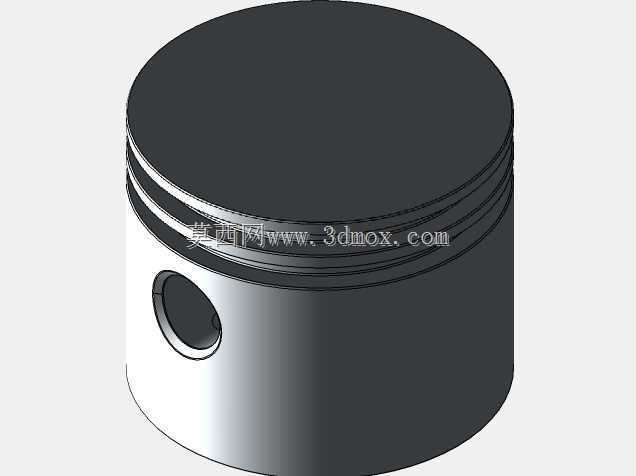

　　设计过程中需要重点考虑曲轴的动平衡调校，由于多组连杆集中在单个曲柄销上，运转时的往复惯性力需要通过曲轴上的平衡块进行精准抵消，否则高转速运转时会产生剧烈振动，甚至导致安装支架出现疲劳裂纹。气缸散热鳍片的间距、高度经过匹配设计，既保证足够的散热面积，又不会因为鳍片过密导致气流阻力过大，影响冷却气流的流通效率。活塞与气缸壁的配合间隙根据风冷工况的热膨胀量预留了合理范围，避免高负荷运转时活塞热胀卡滞，同时也不会因为间隙过大导致气缸漏气、机油消耗量过高。
