卧式钢制承压储水罐体结构设计

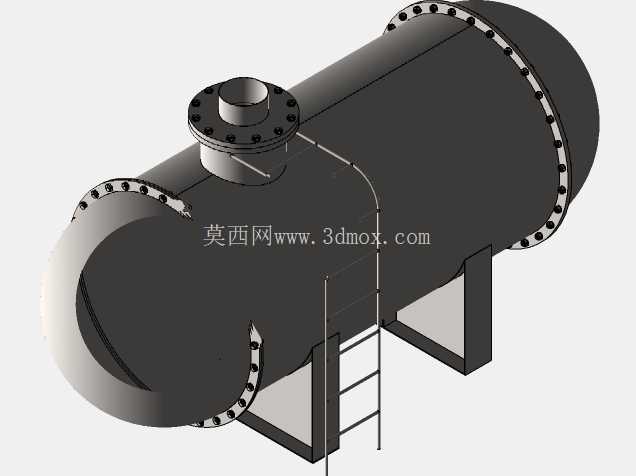

　　该卧式承压储水罐体的设计，首先要匹配工业现场的实际安装工况，这类罐体常应用在工业循环水系统、工艺介质暂存环节、小型配套供水单元中，区别于立式储水罐，卧式结构的重心更低，对安装基础的承重荷载分布更均匀，适合布置在厂房层高受限、上方有管线排布的作业区域，不需要额外做过高的支撑框架就能完成管路对接。从结构设计逻辑来看，罐体主体采用圆柱形筒体结构，这种形态在承压工况下的应力分布最为均匀，不会出现矩形箱体棱角处的应力集中问题，筒体两端采用标准椭圆形封头，封头与筒体的连接位置全部采用法兰螺栓紧固结构，法兰面预留均匀分布的螺栓孔位，安装时配合密封垫片就能满足额定压力下的密封要求，不需要现场做焊接作业，后期拆解检修、清理罐体内部积垢时也更便捷。

　　罐体顶部设置了垂直向上的接管法兰，这个接口主要用于接入进水管路、排气阀或者安全附件，接口位置偏离筒体中心一定距离，避免进水时直接冲击筒体底部的沉积杂质，同时也给顶部管路的阀门操作预留了足够的扳手空间。罐体侧面设置了直爬梯结构，爬梯直接焊接固定在筒体侧壁，踏步间距符合现场检修的操作习惯，运维人员可以通过爬梯抵达顶部接口位置，完成阀门操作、附件检修等作业，不需要额外搭建临时检修平台。支撑结构采用两个对称布置的鞍式支座，支座的底板预留安装孔位，可以直接通过地脚螺栓固定在混凝土基础上，支座与筒体的接触位置做了贴合弧度处理，保证支撑力均匀传递到筒体壁面，不会出现局部应力过大导致的筒体变形问题。

　　设计过程中需要重点控制几个安装边界尺寸：首先是筒体总长度与直径的比例，比例控制在合理区间内可以避免鞍座支座处的弯矩过大，减少筒体壁厚的冗余设计；其次是两端法兰的外伸尺寸，要保证螺栓安装时的操作空间，避免法兰与周边管线、墙体出现干涉；顶部接管的高度要匹配现场管路的排布高度，减少管路弯头的使用数量，降低管路沿程阻力；爬梯的外伸宽度要满足人员上下的安全距离，踏步与筒体壁面的间隙不能过小，避免攀爬时脚部磕碰筒体。

　　从功能特性来看，这种钢制承压储水罐可以承受一定的内部工作压力，区别于常压储水箱，它可以接入有压供水管网，不需要在出口额外增设增压泵就能满足下游用水点的压力要求，罐体的密封结构可以避免外界杂质进入水体，也能减少储水过程中的溢洒、挥发问题。设计时还考虑了内部防腐的处理空间，筒体和封头的内壁预留了足够的涂层施工厚度，后期可以根据存储介质的特性做环氧涂层、衬胶等防腐处理，适配不同的工业储液需求。在三维建模过程中，所有法兰的尺寸都匹配通用管路标准，螺栓孔的位置做了圆周阵列处理，保证与标准管路配件的互换性，鞍座的位置根据筒体的弯矩分布做了优化，两个支座的间距设置在筒体总长的合理区间内，让筒体的受力状态最优，减少长期承压使用过程中的形变风险。爬梯的建模严格按照人体工程学尺寸设置踏步间距和扶手位置，保证实际制作后符合现场作业的安全规范，所有焊接位置都预留了焊脚尺寸的建模余量，方便后续出工程图时直接标注焊接要求。
