垂直上料式提升铲斗结构设计方案

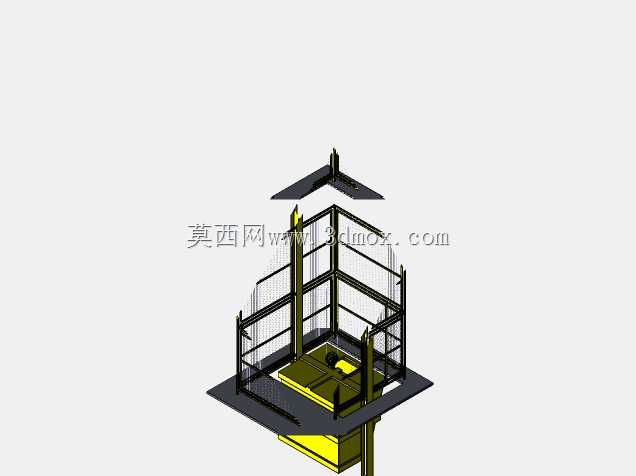

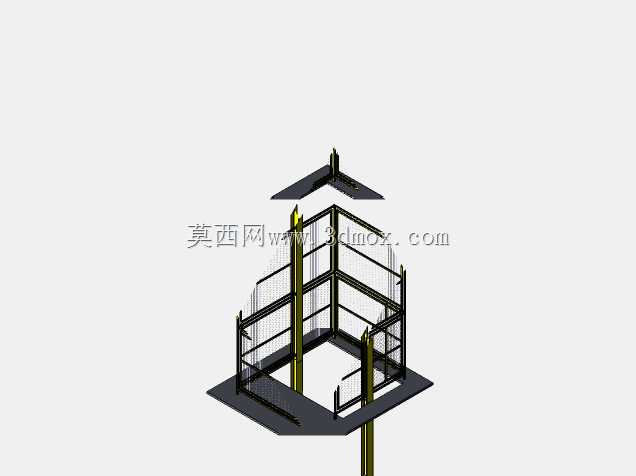

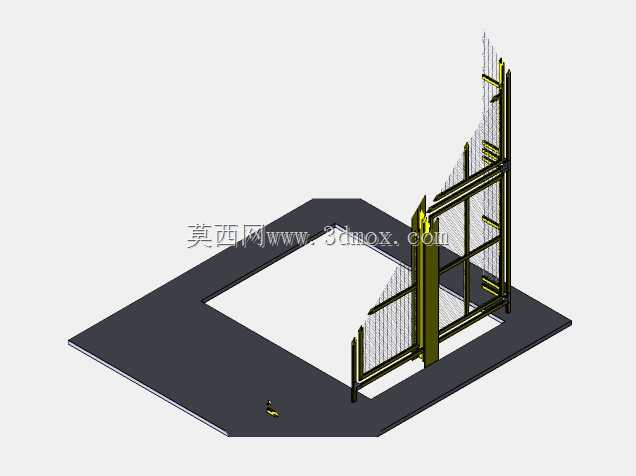

　　在离散制造车间的产线衔接环节，不同高度工位间的工件转运一直是容易被忽略的效率卡点，尤其是机加工序完成后，待流转的半成品需要从低位作业台输送到高位缓存架或者下一工序的进料平台，传统人工搬运不仅存在磕碰工件的风险，重复的抬升动作也会带来作业人员的职业劳损，这类垂直向上的短距离物料转运场景，正是提升铲斗设备的核心应用区间。这款提升铲斗的整体结构采用框架式防护设计，外围的金属围网并非冗余设计，而是考虑到提升过程中工件可能出现的滑落风险，围网的网格尺寸经过匹配验证，既不会遮挡作业人员观察铲斗内工件状态的视线，也能有效阻挡尺寸超出常规范围的工件意外脱出，避免高空坠物的安全隐患。

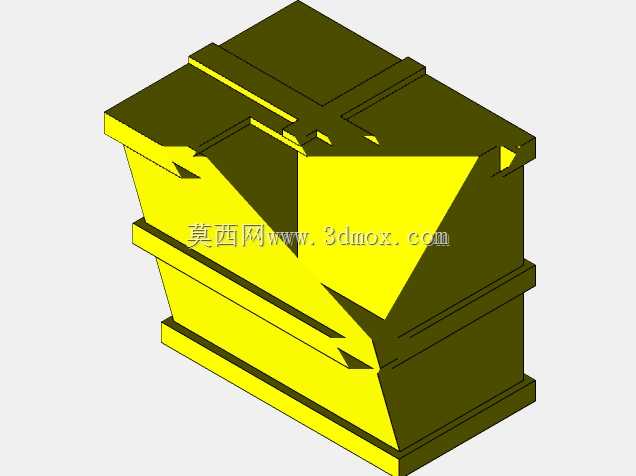

　　铲斗的承载平台采用防滑花纹钢板作为基础接触面，平台边缘设置了可翻转的限位挡边，当铲斗处于低位装料工位时，挡边可以放平形成无阻碍的装料通道，方便作业人员或者配套的水平输送设备将工件推送至铲斗平台上，当铲斗开始提升动作前，挡边会自动翻起形成围挡，配合平台表面的防滑纹理，即使提升过程中出现小幅启停晃动，工件也不会从平台边缘滑出。设备的导向立柱采用矩形型钢焊接而成，立柱与铲斗滑架之间配置了可调间隙的导向滑块，滑块采用耐磨尼龙材质，相比传统的滚轮导向，这种滑动导向结构在低速提升场景下运行更平稳，不会出现滚轮导向常见的卡顿、跳动问题，而且滑块的磨损补偿调整非常方便，只需要定期拧紧调整螺栓就能消除导向间隙，不需要整体更换导向组件，后期维护成本更低。从安装边界来看，这款提升铲斗的底部安装底座采用扩展式法兰结构，不需要开挖深度较大的设备基础，只需要在硬化的车间地面上通过膨胀螺栓固定即可，底座的调平螺栓可以适应地面存在的小幅不平整，保证导向立柱的垂直度偏差控制在千分之一以内，避免提升过程中出现滑架卡滞的问题。设备的顶部设置了限位安装座，可以根据现场的实际提升高度需求调整上限位触发位置，不需要对主体结构进行切割焊接改造，适配不同厂房层高、不同工位高度差的安装需求，整体设备的占地投影尺寸较小，不会占用过多的车间通道空间，非常适合在现有产线的空隙位置加装，不需要对原有产线布局做大规模调整。

　　在设计思路上，这款提升铲斗没有追求过高的提升速度，而是把运行稳定性和定位准确性放在首位，因为机加工完成的工件往往已经具备较高的加工精度，提升过程中的冲击、晃动都可能导致工件表面磕碰划伤，影响后续的装配精度，所以铲斗的启停过程都设置了缓速过渡区间，启动时不会突然加速，到位前也会提前减速平稳停靠，保证铲斗平台与高位出料工位的对接面平齐，方便工件顺利转出。铲斗的承载能力匹配常规机加工件的重量范围，平台的受力点经过加强筋布局优化，即使工件放置位置存在小幅偏载，也不会出现平台变形的问题，围网与框架的连接采用可拆卸式螺栓固定，如果后续需要适配尺寸更大的工件转运需求，只需要更换对应高度的围网组件，不需要更换整个设备主体，具备一定的改造适配空间。

　　在实际产线应用中，这款提升铲斗可以和水平传送带、辊筒输送线配合使用，实现工件从低位加工区到高位缓存区、装配区的全自动流转，不需要人工介入转运过程，既可以降低作业人员的劳动强度，也能减少人工搬运过程中带来的工件磕碰、转运节拍不稳定等问题，对于中小型机加工车间的产线自动化升级来说，是一种投入成本较低、适配性较强的垂直输送解决方案。设备的整体结构没有复杂的特殊定制构件，大部分型材、标准件都可以在常规五金市场采购，后期如果出现构件损坏，更换维修的配件获取难度低，不会因为特殊定制件的供货周期影响设备正常运行，框架表面采用喷塑处理，在常规机加工车间的切削液、润滑油环境下具备较好的防锈能力，长期使用也不会出现大面积锈蚀脱落的问题。
