立式罐体结构洗涤箱三维设计

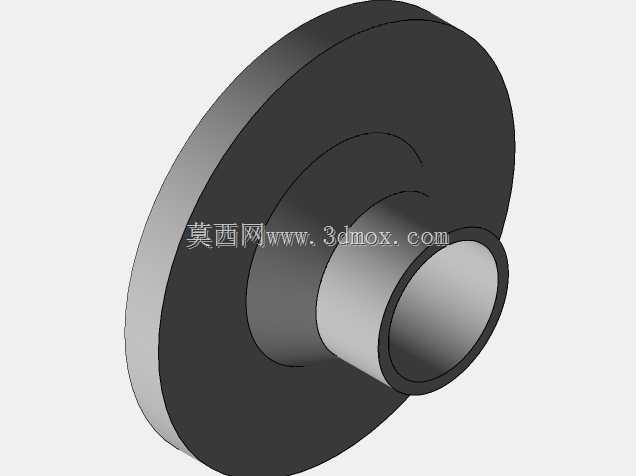

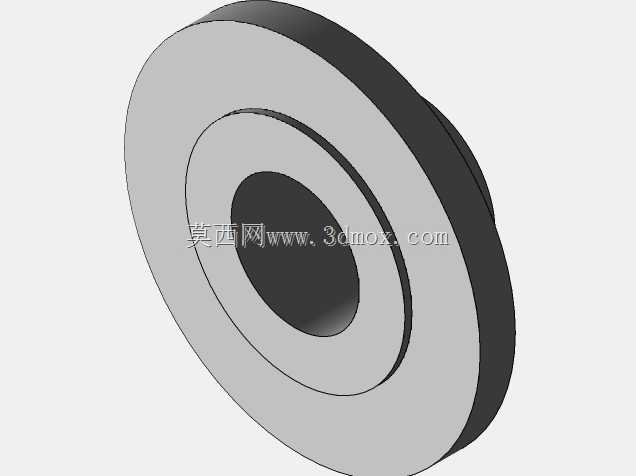

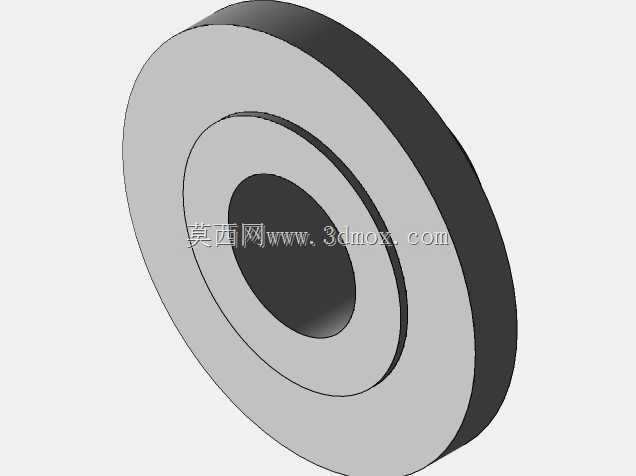

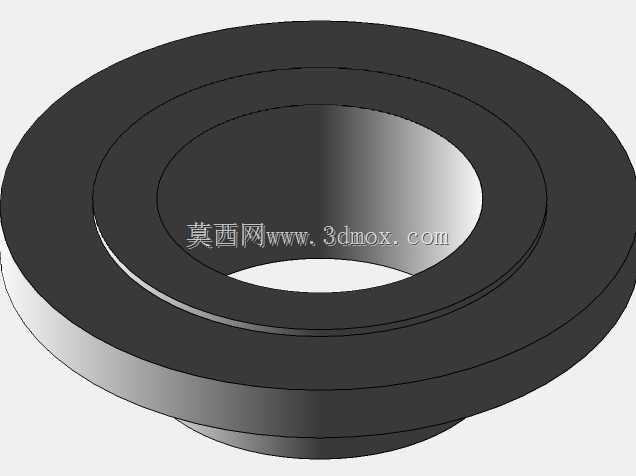

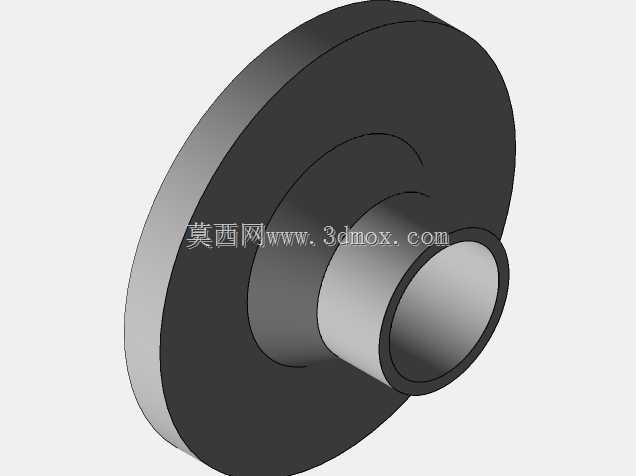

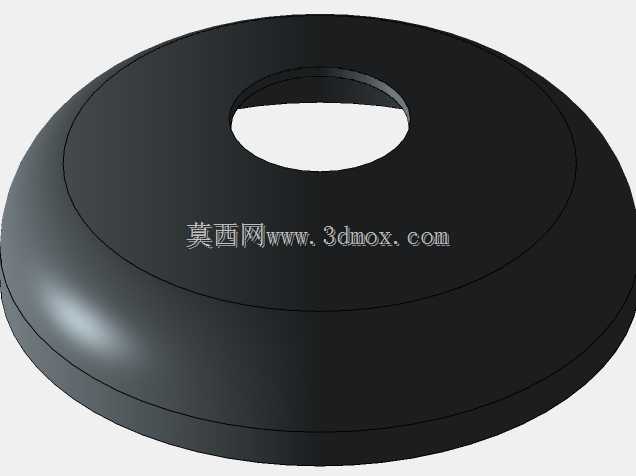

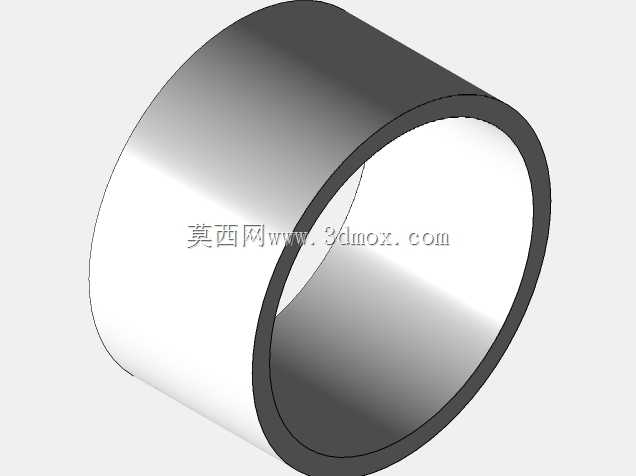

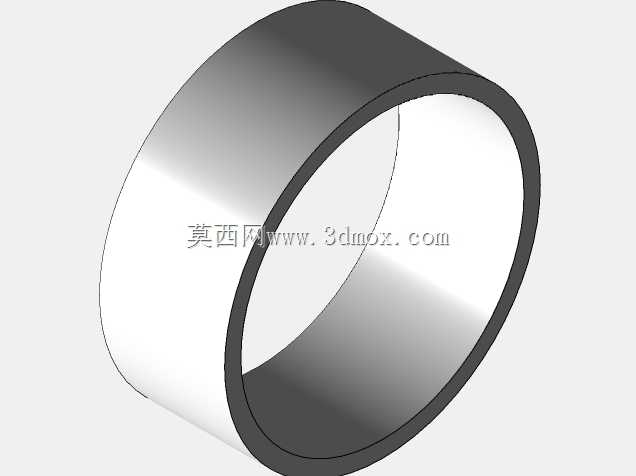

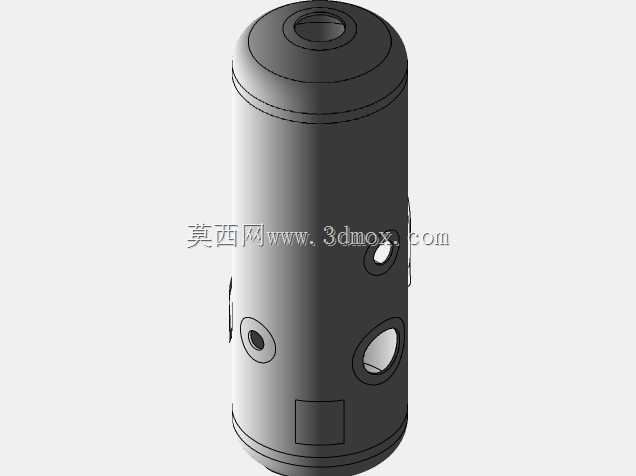

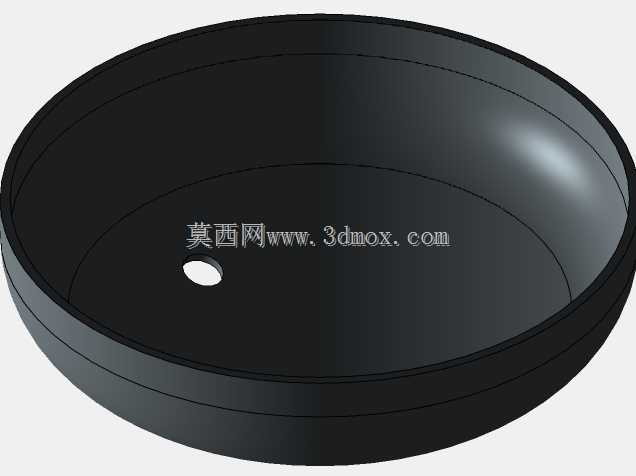

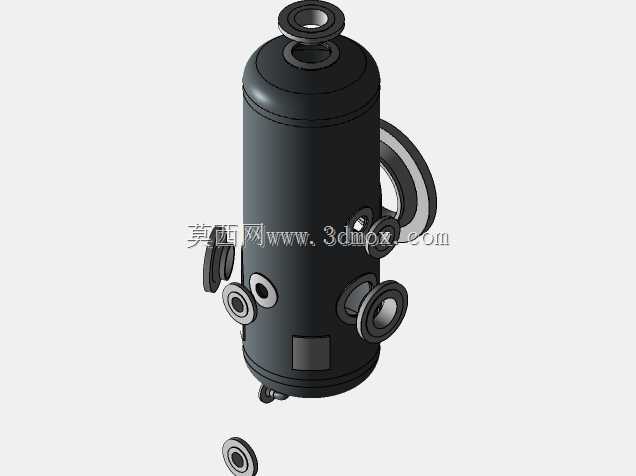

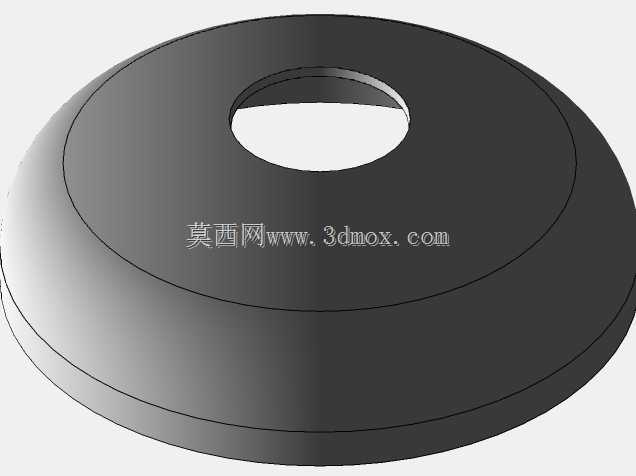

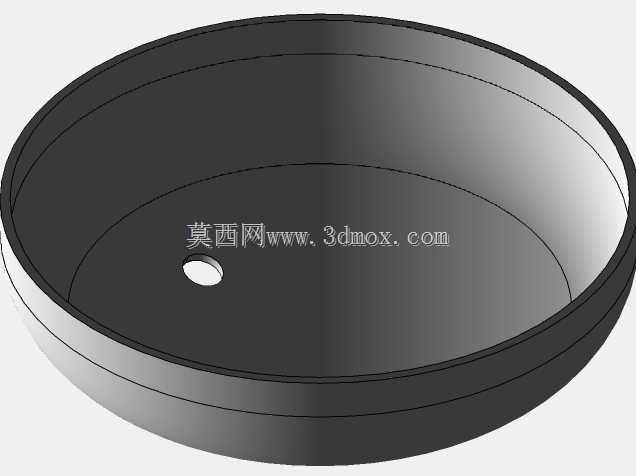

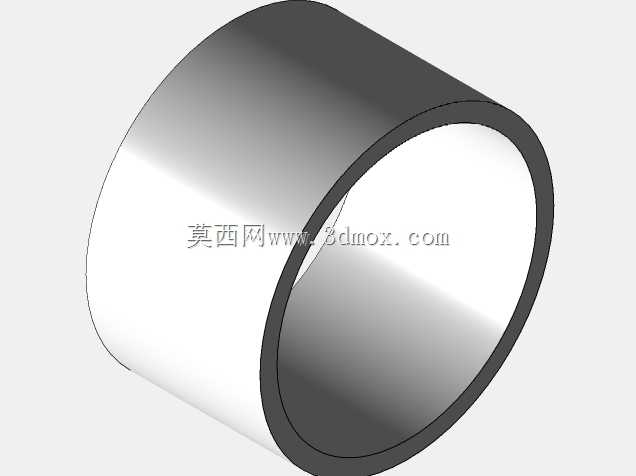

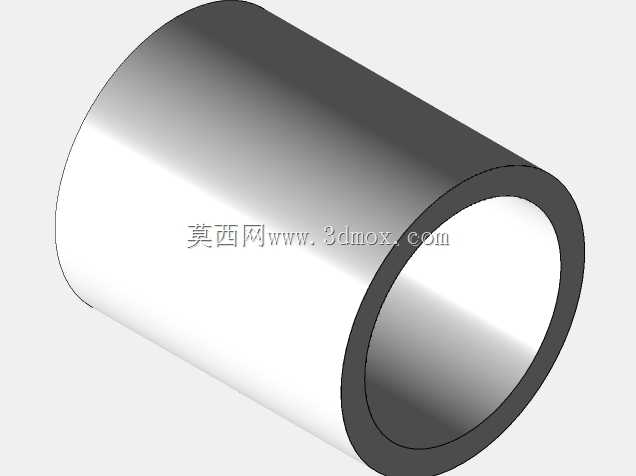

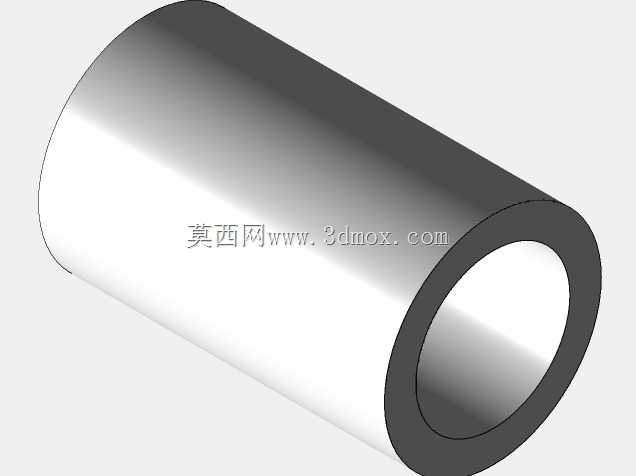

　　在化工、环保水处理、轻工制程的气液处理、物料净化工段，这类立式洗涤箱是核心的传质洗涤单元，常被布置在车间工艺管线的中段，承担进气除杂、液相喷淋洗涤、气液分离的核心作用，区别于卧式承压容器，立式结构的设计核心是最大化利用垂直空间，减少车间水平占地，同时适配重力沉降的气液分离逻辑。从结构设计逻辑来看，该罐体采用等径直筒加上下椭圆封头的经典承压结构，筒身壁厚根据常规承压工况做了等厚设计，顶部设置的大口径法兰接口用于接入检修人孔或者排气出口，旁侧的小口径接口可布置压力检测、安全泄放阀件，满足承压容器的安全附件安装要求。

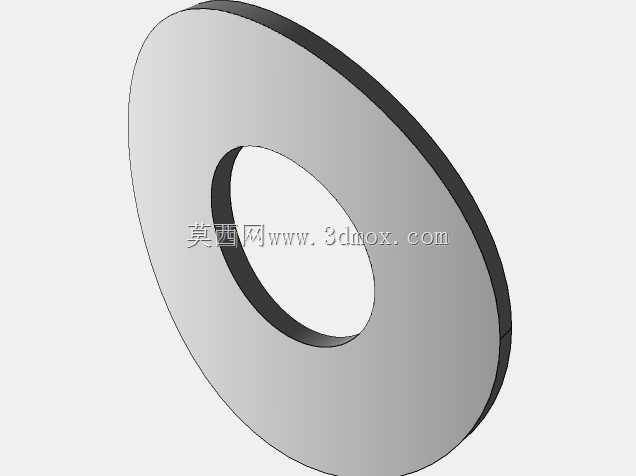

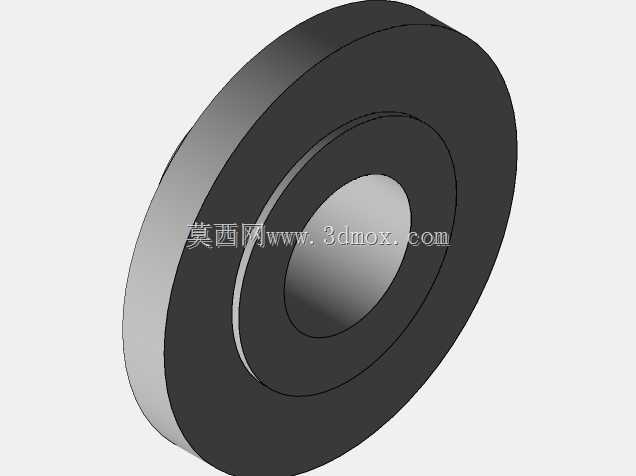

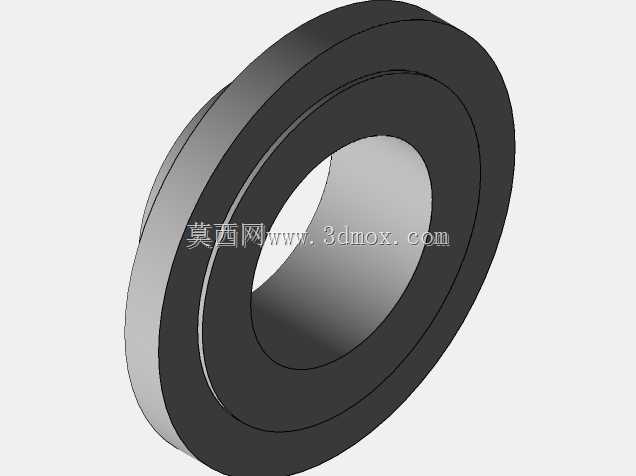

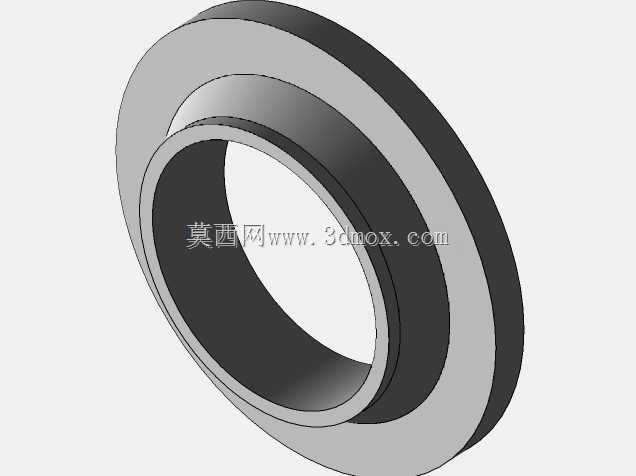

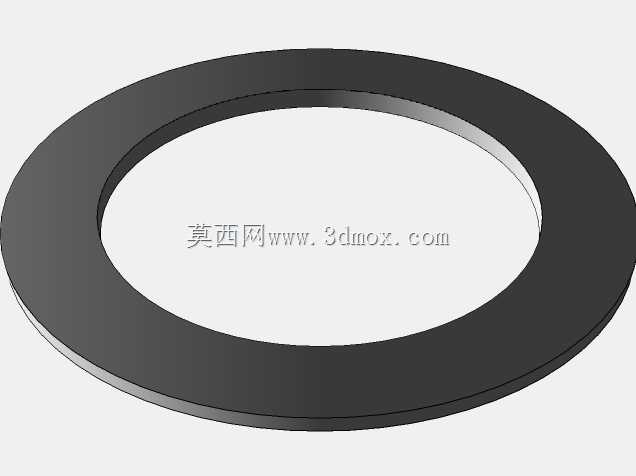

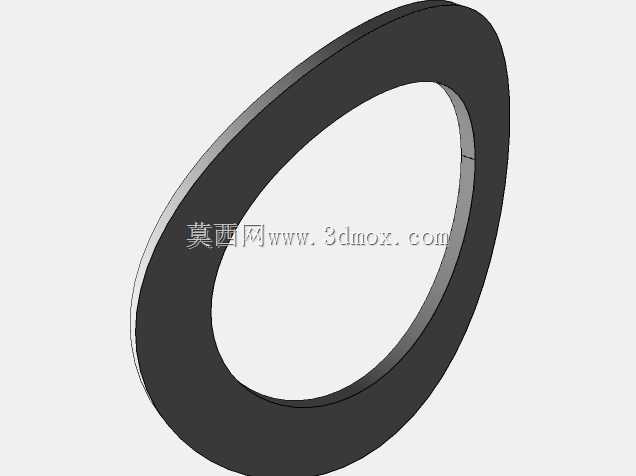

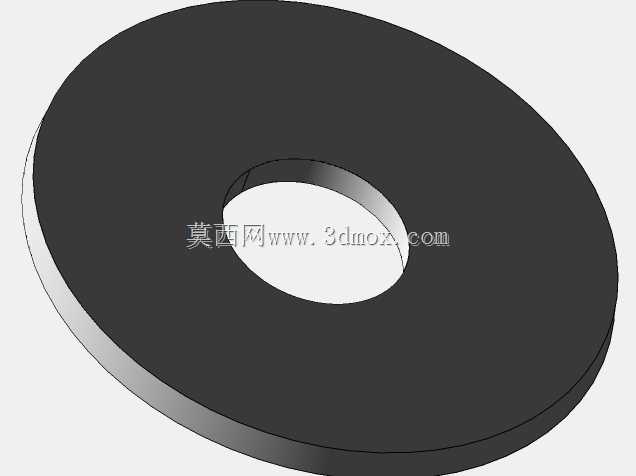

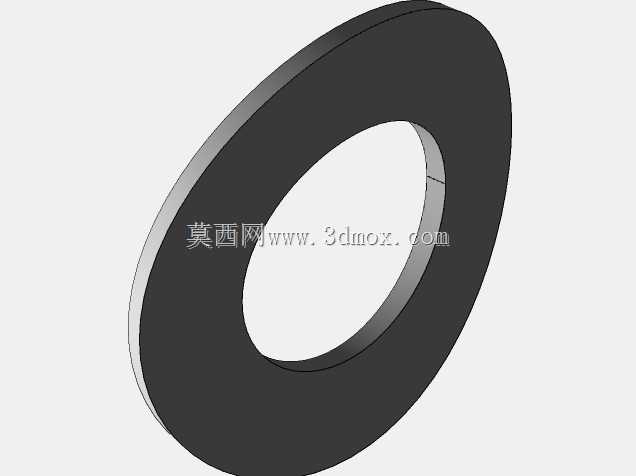

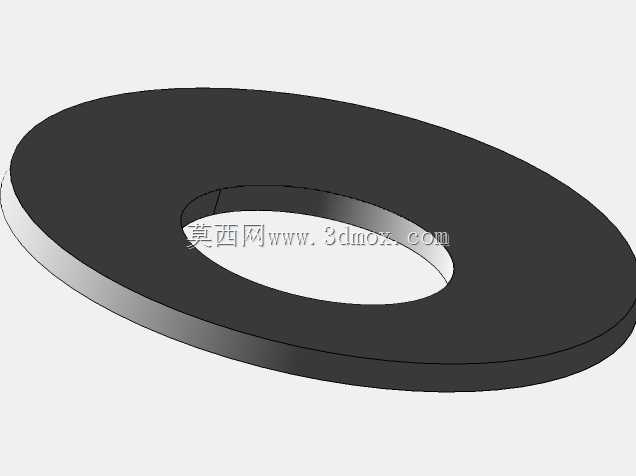

　　筒身侧面分布的多组不同口径法兰接口，分别对应工艺进气口、洗涤液喷淋入口、循环液回流口、排污出口的功能，接口的方位布置充分考虑了车间管线排布的操作空间，侧向伸出的接口预留了足够的法兰安装、螺栓紧固的操作距离，避免后期管线安装时出现工具操作空间不足的问题。筒身下部设置的支座结构采用支腿式支撑，三个支腿沿筒身周向均布，支腿与筒身的连接位置做了局部补强，避免满液工况下支腿连接处出现应力集中，支腿底部预留的地脚安装孔可直接与车间预埋的地脚螺栓配合，安装时需要保证罐体的垂直度偏差控制在千分之一以内，避免内部喷淋装置出现偏流，影响洗涤效率。

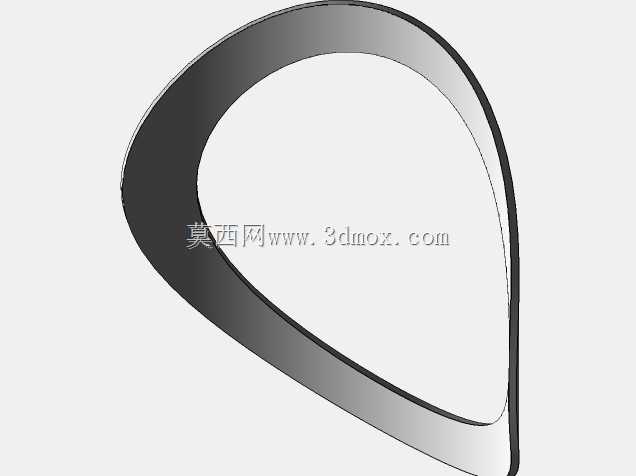

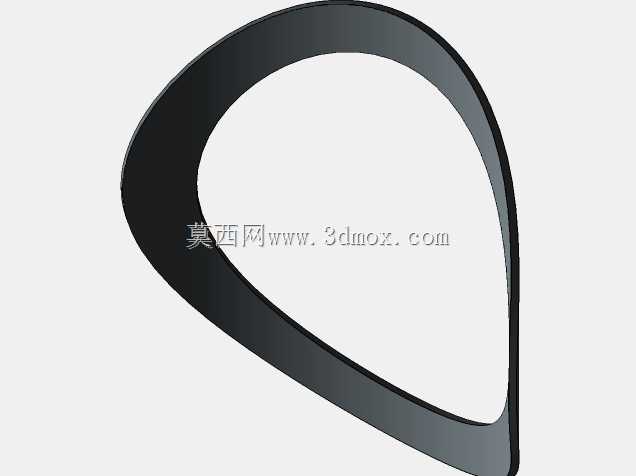

　　侧面设置的吊耳结构沿筒身上部周向对称布置，满足设备进场安装时的吊装需求，吊耳的焊接位置做了局部加厚补强，可承受满液状态下的整体吊装载荷，吊装时可直接采用卸扣连接吊耳，无需额外制作吊装工装，减少现场安装的准备工作量。从内部功能实现来看，该结构的洗涤箱内部可根据工艺需求装填填料层、布置喷淋管组，含杂质的气体从下部侧口进入罐体后，自下而上流动，与顶部喷淋而下的洗涤液逆向接触，完成杂质捕集、温度交换或者中和反应，处理后的气体从顶部出口排出，携带液滴在上升过程中依靠重力沉降回落至罐体底部的储液段，从下部排污口或者循环液出口排出，实现连续化的洗涤作业。设计过程中充分考虑了承压罐体的应力分布特性，所有接口与筒身的连接位置都做了倒圆过渡，避免直角连接处的应力突变，上下封头与筒身的连接采用对接焊接结构，焊缝位置避开了应力集中区域，满足承压设备的焊接规范要求。外形尺寸方面，该立式罐体的直筒段长度与直径比例控制在3:1左右，既保证了足够的气液接触停留时间，又不会因为过高的罐体导致整体稳定性下降，所有侧向接口的伸出长度统一控制在标准法兰安装所需的最小距离，减少不必要的外伸结构，降低运输过程中接口磕碰损坏的风险。

　　安装边界上，设备就位后需要在周围预留至少800mm的操作检修空间，尤其是侧面人孔对应的位置，需要预留足够的开门检修空间，顶部接口上方需要预留管线安装和阀门操作的空间，底部支腿位置需要预留排污管线的连接空间，避免设备就位后出现管线无法安装的问题。在实际工况应用中，这类钢质洗涤箱可适配酸性、碱性或者中性的洗涤工况，根据接触介质的不同可调整内壁防腐层的设计，当前的三维结构完整还原了罐体的外部接口、支撑结构、吊装结构的所有细节，结构工程师在做产线布局时可直接调用该模型进行管线排布、安装空间校验，避免后期设计变更，也可作为同类型承压洗涤罐体设计的参考蓝本，根据实际处理风量、工作压力调整筒身直径、壁厚和接口规格，快速完成定制化设计。
