电力变压器用柔性编织连接管路结构设计

　　在电力输配系统的变压器装配环节，管路连接的可靠性直接决定整套设备的运行稳定性，尤其是油浸式电力变压器内部的油路连通、外接冷却回路的柔性衔接部位，传统刚性金属管路在长期运行中，会因设备运行振动、热胀冷缩产生的形变应力出现接口渗漏、焊缝开裂等问题，这类柔性编织管路正是为解决这类工程痛点开发的专用连接部件。从实际应用场景来看，这类编织管主要承担变压器本体与外接散热器、储油柜之间的绝缘油输送功能，同时也可用于变压器内部绕组引线的屏蔽防护，外层编织结构既可以形成连续的电磁屏蔽层，避免引线间的电磁干扰影响设备运行参数，也能通过自身的柔性形变吸收设备运行过程中产生的振动位移，避免刚性连接部位的应力集中。从结构设计思路来看，

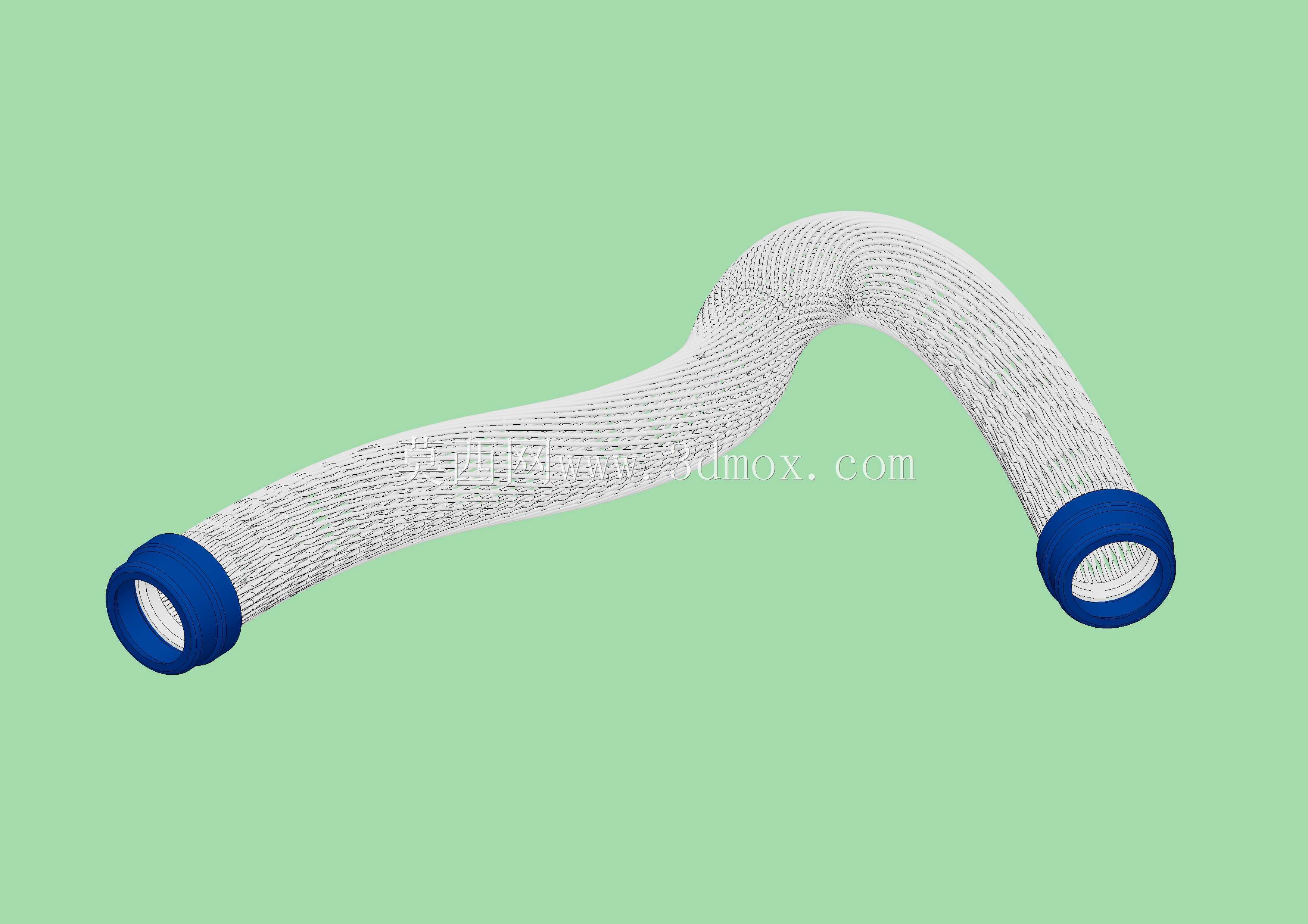

　　这款编织管采用两端刚性接口加中间柔性编织主体的组合结构，两端的蓝色刚性接口采用与变压器管路标准法兰匹配的尺寸设计，接口端面预留密封件安装槽，可适配耐油橡胶密封圈实现静密封，接口外壁做滚花处理方便安装时的夹持紧固，避免安装过程中出现打滑损伤接口镀层。中间的编织主体采用高密度经纬编织工艺，编织层的丝径与编织密度经过反复校核，既保证管路可以在一定角度范围内自由弯曲，适配现场安装时的位置偏差，也能保证管路在额定油压下不会出现鼓包、渗漏问题，编织层内部衬有耐油绝缘内衬，可长期耐受变压器绝缘油的腐蚀，不会出现溶胀、开裂导致的油路堵塞问题。在安装边界设计上，这款编织管的最小弯曲半径做了明确的工程限定，安装时弯曲半径不能小于管路外径的六倍，

　　避免过度弯曲导致编织层出现断丝、内衬折堵影响通流能力；两端接口的同轴度公差控制在0.1mm以内，可直接与标准管路接口对接，不需要额外加工调整；管路的轴向伸缩余量控制在总长的百分之五以内，既可以吸收热胀冷缩产生的轴向位移，也不会因伸缩量过大导致管路出现晃动摩擦。从功能特性来看，这款编织管除了基础的流体输送功能外，外层的金属编织层还具备接地导通的作用，安装时将两端接口与设备接地端可靠连接，即可让编织层形成连续的屏蔽通路，将管路内部流体流动产生的静电、外部的电磁干扰导入接地网，避免静电积累放电影响变压器内部绝缘性能，也能减少外部电磁信号对变压器内部传感线路的干扰。在实际选型应用中，这类编织管需要根据变压器的额定油流量、工作压力、

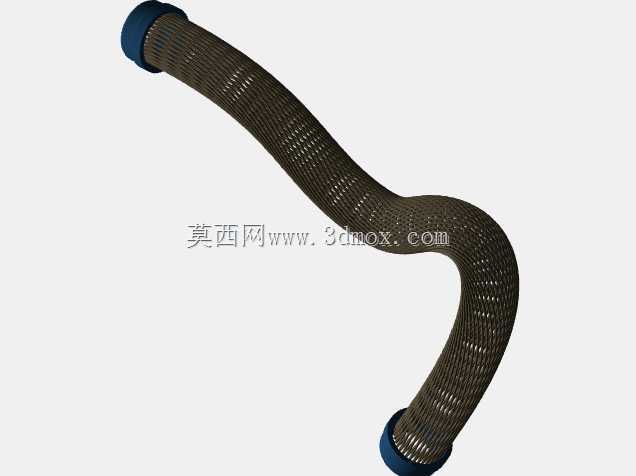

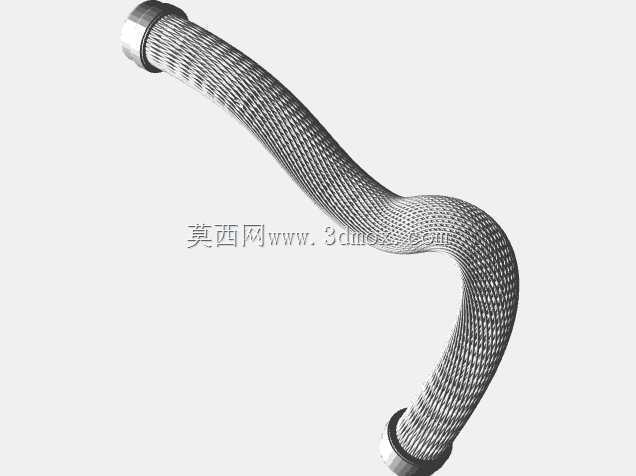

　　安装空间的位移量来确定具体的通径与长度，不同通径的编织管对应的编织层丝径、编织密度都有对应的参数匹配，通径较大的管路会在编织层与内衬之间增加金属螺旋支撑骨架，避免管路在负压状态下出现吸扁变形，影响油路的正常通流。在三维建模过程中，编织层的纹理还原是建模的重点难点，需要通过阵列、缠绕的建模逻辑还原真实编织结构的交错纹理，既保证模型视觉上与实物一致，也能在后续的装配干涉检查中准确模拟管路的弯曲状态，避免设计阶段出现管路与周边结构件的干涉问题；两端接口的尺寸严格按照变压器行业的管路接口标准建模，密封槽的深度、宽度公差都与实际加工要求一致，可直接导出工程图用于生产加工。
