Unitronics品牌V570HMI人机界面三维模型

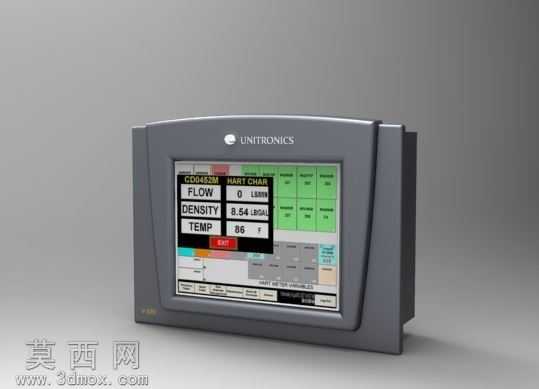

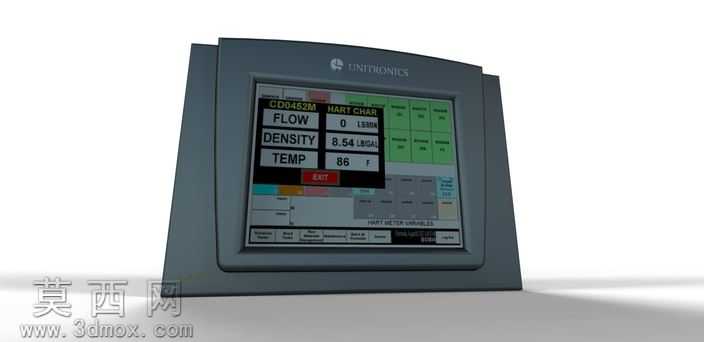

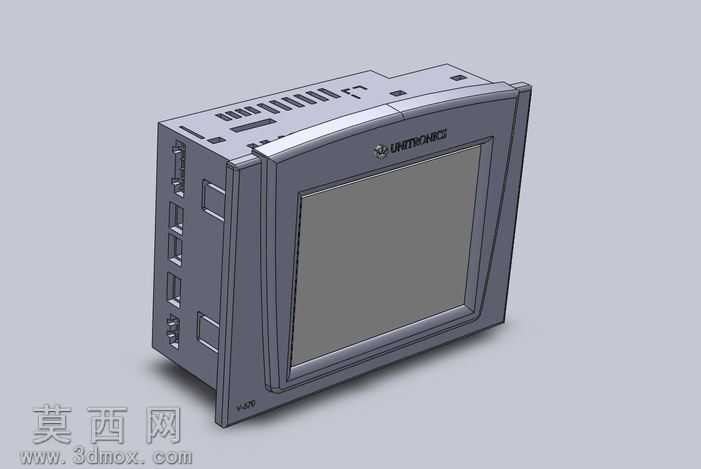

本作品为Unitronics品牌V570系列HMI人机界面的三维数字模型，建模过程以还原工业触控操作终端的真实外观与结构特征为核心目标。建模前期先梳理实物的结构逻辑：该人机界面采用嵌入式安装的方正壳体造型，正面为带防护边框的触控显示区域，壳体边缘做了符合工业设备防护需求的圆角过渡，正面上方印有清晰的品牌标识，屏幕区域内还原了实际运行时的参数显示界面，包含流量、密度、温度等工业过程参数的显示区块、功能操作按键区域以及状态指示区块，完整复现了设备通电运行时的视觉特征。建模阶段先通过二维轮廓勾勒壳体的外轮廓与屏幕内凹的结构边界，通过实体拉伸、倒角、抽壳等操作构建主体壳体的基础形态，再对屏幕边框的阶梯结构、壳体表面的细微弧度做精细化处理，避免生硬的直角转折，还原工业塑料壳体的注塑成型质感。材质渲染环节针对不同部件做差异化材质调配：主体外壳采用深灰色哑光工业塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果，避免过度反光；屏幕区域采用玻璃覆盖层搭配内层显示界面的复合材质，玻璃层添加轻微的反射与透明度参数，模拟触控屏的玻璃盖板质感，内层显示界面按照实物的UI布局制作对应的色彩区块与文字标识，还原工业HMI的操作界面视觉效果；品牌标识部分采用浅色印刷质感，与深色壳体形成清晰的视觉对比。模型整体结构严谨，各部件比例严格参照实物尺寸校准，既保证了外观的高度还原，也保留了壳体厚度、屏幕内凹深度等细节结构，可用于工业自动化场景的三维可视化展示、控制柜布局模拟、人机交互方案演示等场景，能够直观呈现该款HMI在实际安装使用中的视觉效果与形态特征，帮助设计人员在方案阶段快速完成操作终端的布局验证与效果预览。
