70mm口径电动涵道风扇螺旋桨结构设计

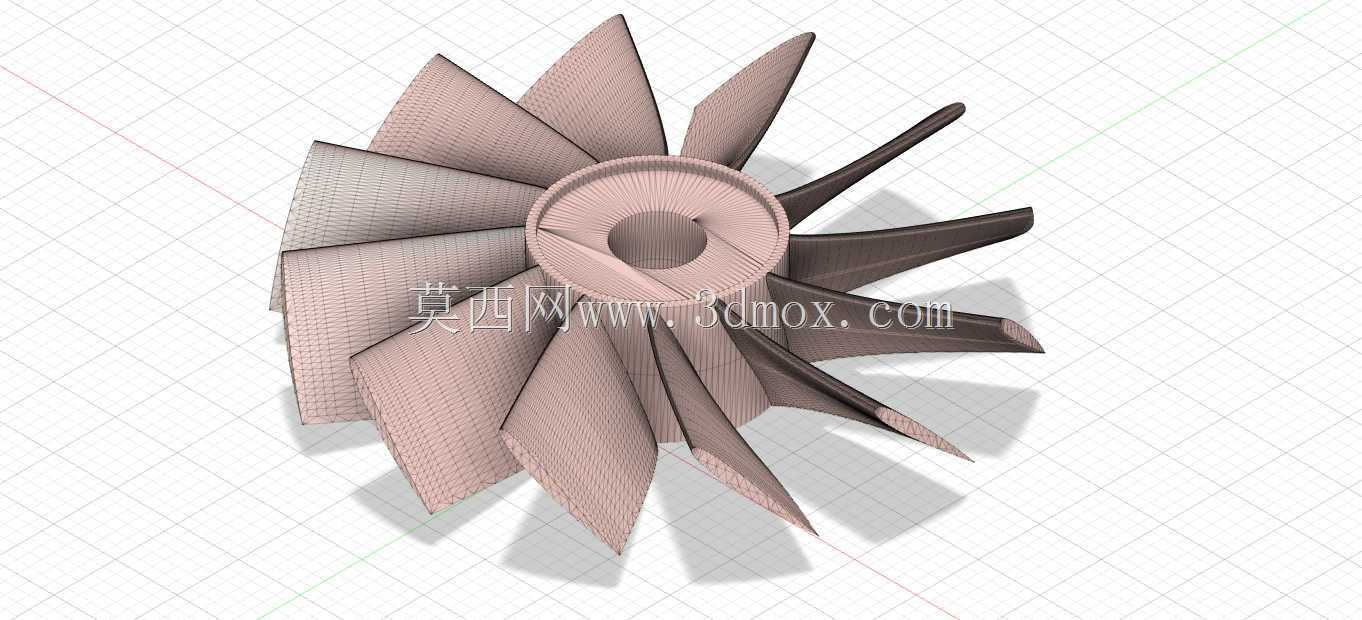

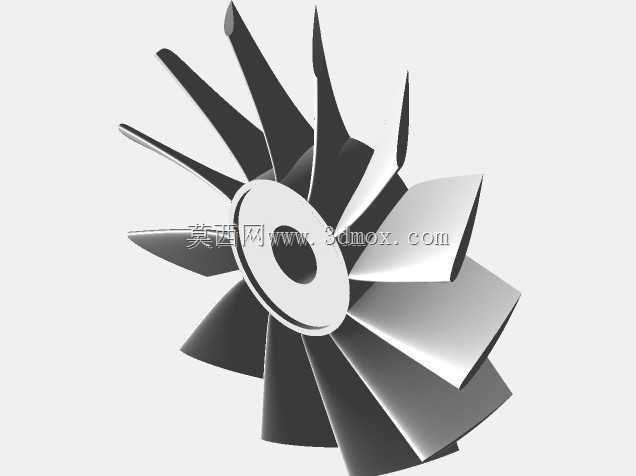

　　这款70mm规格的涵道螺旋桨，主要适配小型电动涵道动力单元，常见于航模固定翼、垂直起降飞行器的动力系统中，也可作为小型风冷散热单元的风轮部件使用，在小尺寸空间内需要提供稳定推力输出的场景下，这类叶轮的结构合理性直接决定整套动力单元的效率与运行稳定性。从结构设计逻辑来看，整个叶轮采用一体化叶片布局，12片不等曲率叶片沿中心轮毂周向均匀分布，叶片从轮毂根部到叶尖的翼型截面持续变化，根部厚度更大以承接高速旋转时的离心力载荷，叶尖位置做了切边处理，匹配涵道内壁的安装间隙，避免高速旋转时叶尖与涵道壁发生剐蹭，同时控制叶尖涡流损失，提升涵道整体的推力转化效率。中心轮毂位置设计有标准的电机轴安装孔，孔位周边做了加厚凸台结构，

　　用来分散电机轴传动时的扭矩载荷，避免长期高速旋转后轮毂位置出现应力开裂，轮毂端面的平整度控制在0.02mm以内，保证与电机转子端面贴合时无偏摆，降低高速转动时的动平衡偏差。叶片的曲面设计经过气动优化，前缘做了小圆角过渡，避免来流冲击时产生紊流，后缘厚度收窄至0.3mm，减少气流脱离带来的能量损失，每片叶片的安装角从根部到叶尖逐步递减，匹配不同旋转半径下的线速度差异，让整个叶片工作面的气流加压效率保持一致，避免局部气流失速导致的推力波动与异常噪音。从安装边界来看，叶轮整体外径严格控制在69mm，适配内径70mm的标准涵道外壳，单侧预留0.5mm的安装间隙，既不会因为间隙过大导致叶尖漏气损失效率，也不会因为加工公差累积出现转动干涉；

　　轮毂中心安装孔直径适配常用的28mm外径外转子无刷电机轴，安装深度5mm，配合顶丝固定即可完成装配，不需要额外的转接结构。实际使用场景中，这类涵道螺旋桨的工作转速通常在每分钟3万转到4万转之间，因此叶片的刚度设计尤为重要，每片叶片的根部与轮毂衔接位置都做了大圆角过渡，减少应力集中，叶片本身的曲面弧度兼顾了气动效率与结构强度，即使在最高转速下，叶片的形变量也能控制在0.2mm以内，不会触碰涵道内壁。设计过程中需要反复调整叶片的扭转角与分布密度，叶片数量过多会增加空气摩擦阻力，过少则会导致气流脉动增大，推力输出不平稳，12片的布局刚好平衡了阻力与推力平顺性的需求，在常用的功率区间内，动平衡余量控制在G2.5级别，

　　高速转动时不会产生明显的振动，能够延长配套电机的轴承使用寿命。不同于外露式螺旋桨，涵道用的螺旋桨对叶尖的尺寸精度要求更高，因为涵道内壁的约束会放大叶尖间隙带来的效率损失，所以在建模时需要严格控制每个叶片的成型角度，保证所有叶片的叶尖旋转轨迹在同一个圆柱面上，周向角度偏差不超过0.1度。另外叶片的表面光滑度也会直接影响气动效率，建模时所有曲面都做了G2连续处理，没有明显的折角与凹凸，减少气流与叶片表面的摩擦阻力。在小型风冷设备的应用场景中，这款叶轮也可以直接替换同尺寸的离心风轮，提供更集中的风压输出，适合在狭长风道内实现定向送风，相比普通轴流风轮，涵道螺旋桨的风压更高，送风距离更远，在紧凑空间内的散热场景下有明显的结构优势。
