50齿节距5/8工业传动链轮三维设计

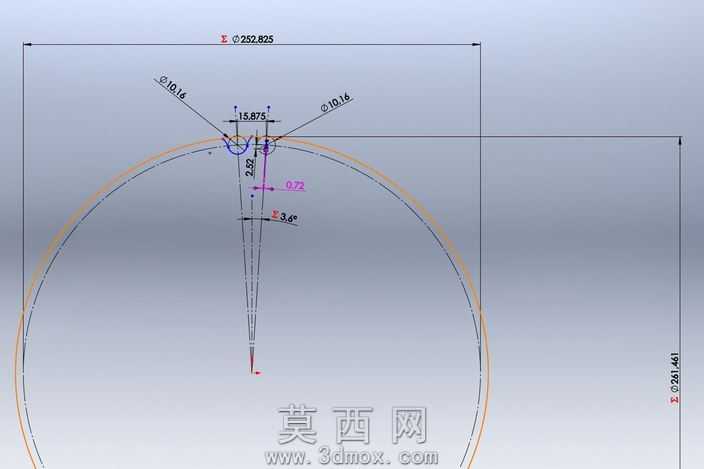

本模型为工业链传动系统配套的50齿传动链轮，采用三维参数化建模方式完成全结构构建，建模过程严格遵循链传动设计规范，精准匹配对应规格链条的啮合参数。建模阶段首先确定链轮的核心基准参数，以5/8英寸标准链节距为核心依据，计算齿顶圆、齿根圆、分度圆的基准尺寸，通过草图绘制齿形轮廓，采用圆周阵列方式完成全部50个轮齿的均匀排布，确保每个轮齿的齿形角度、齿槽弧度完全一致，保证与链条啮合时的传动精度。轮齿部分的齿廓曲线经过反复校验，齿侧间隙、齿根过渡圆角均符合机械设计标准，可有效降低啮合过程中的冲击与磨损，提升传动平稳性。模型主体结构包含轮齿啮合区、中心轮毂安装区两大部分，中心安装孔的尺寸、键槽位置均按照标准传动安装要求设计，轮毂与轮缘之间的辐板厚度经过结构合理性校验，既保证整体结构强度，又避免不必要的材料冗余。材质设置上模拟常用45号钢调质处理的链轮材质属性，渲染阶段采用金属哑光质感，还原工业链轮的真实表面处理效果，对齿面啮合区域做细微的纹理处理，体现机械加工后的表面质感。设计过程中充分考虑链轮的实际使用场景，对齿根应力集中区域做圆角过渡处理，避免长期传动负载下出现齿根断裂的风险，整体结构无多余特征，所有尺寸参数均可直接对接生产加工环节，可用于链传动系统的装配仿真、运动干涉校验、传动比验证等工程场景，也可作为机械设计教学中链传动部件的演示案例，帮助理解链轮的结构特点与啮合原理。
