模数1毫米直齿传动齿轨三维设计

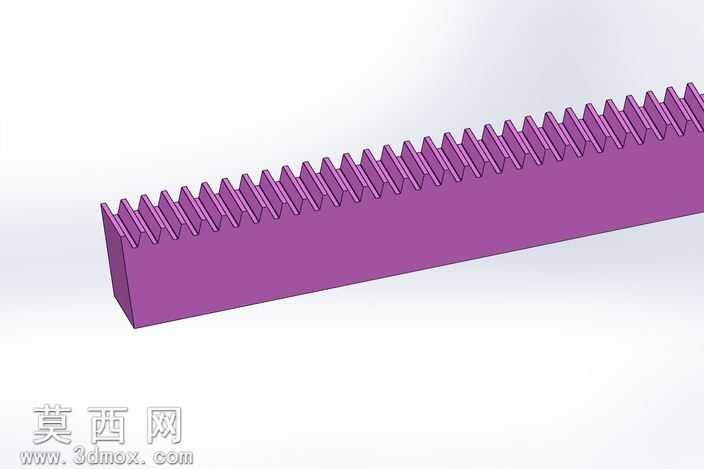

本模型为模数1毫米的直齿齿轨，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循直齿齿条的齿形设计规范，以齿距、齿高、齿厚等核心参数为驱动基准，保证齿形轮廓的精度符合机械传动的啮合要求。建模初期先确定齿轨的基准平面，绘制齿形的截面轮廓，通过拉伸特征生成齿轨的基体结构，再通过阵列特征完成全部轮齿的排布，阵列过程严格控制齿距误差，保证相邻轮齿的间距均匀一致，避免后续啮合传动出现卡滞、传动比不稳的问题。模型的轮齿部分做了规整的齿顶倒角处理，既还原了实际加工中的工艺特征，也能避免装配啮合时的齿顶干涉问题。渲染阶段采用哑光紫色工程塑料材质赋予模型，材质参数调整为低反光、高漫反射的效果，能够清晰呈现齿轨的整体轮廓与轮齿的细节结构，通过等轴测视角的渲染输出，完整展示齿轨的长条形结构与单侧排布的直齿特征。结构上该齿轨为一体式直齿结构，整体截面为矩形，轮齿沿长度方向等距排布在单侧端面，齿形为标准渐开线直齿，可与对应模数的直齿轮配合实现旋转运动与直线运动的相互转换，适用于小载荷的精密直线传动场景。设计过程中优先考虑了模型的可编辑性，所有特征均保留完整的参数化建模历史，使用者可根据实际使用需求调整齿轨长度、齿宽、模数等核心参数，快速生成适配不同安装场景的齿轨模型，同时模型的结构设计充分考虑了3D打印与机加工的工艺可行性，无薄壁、锐角等难以加工的结构特征，所有棱边均做了微小的圆角过渡处理，既提升了模型的结构强度，也符合实际机械零件的加工工艺要求。
