镂空轻量化四轴微型飞行器机架结构

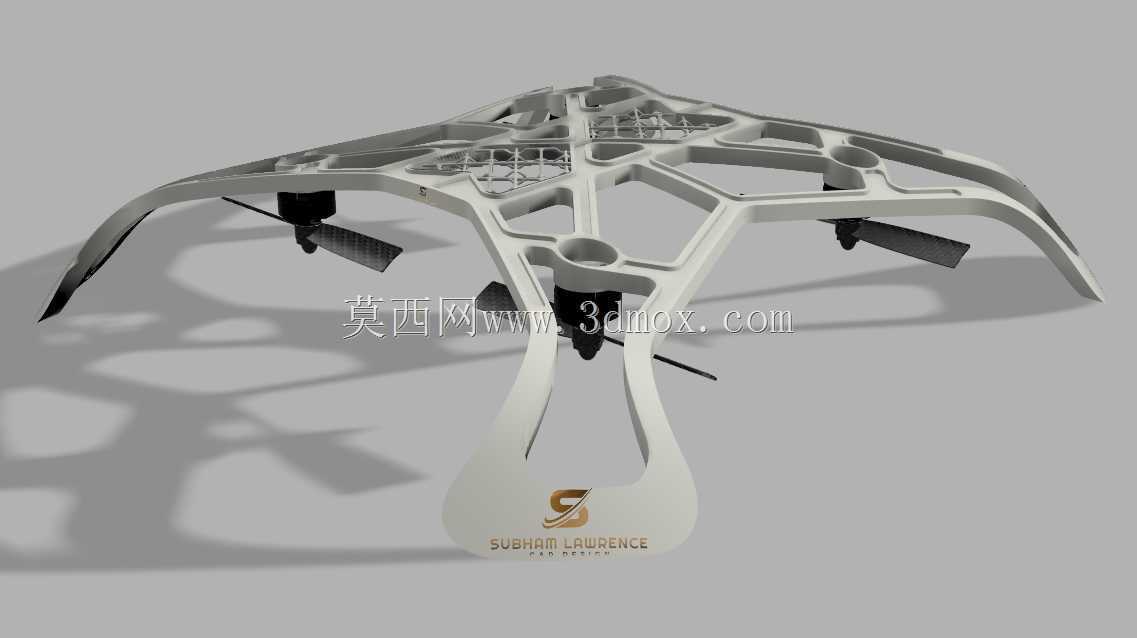

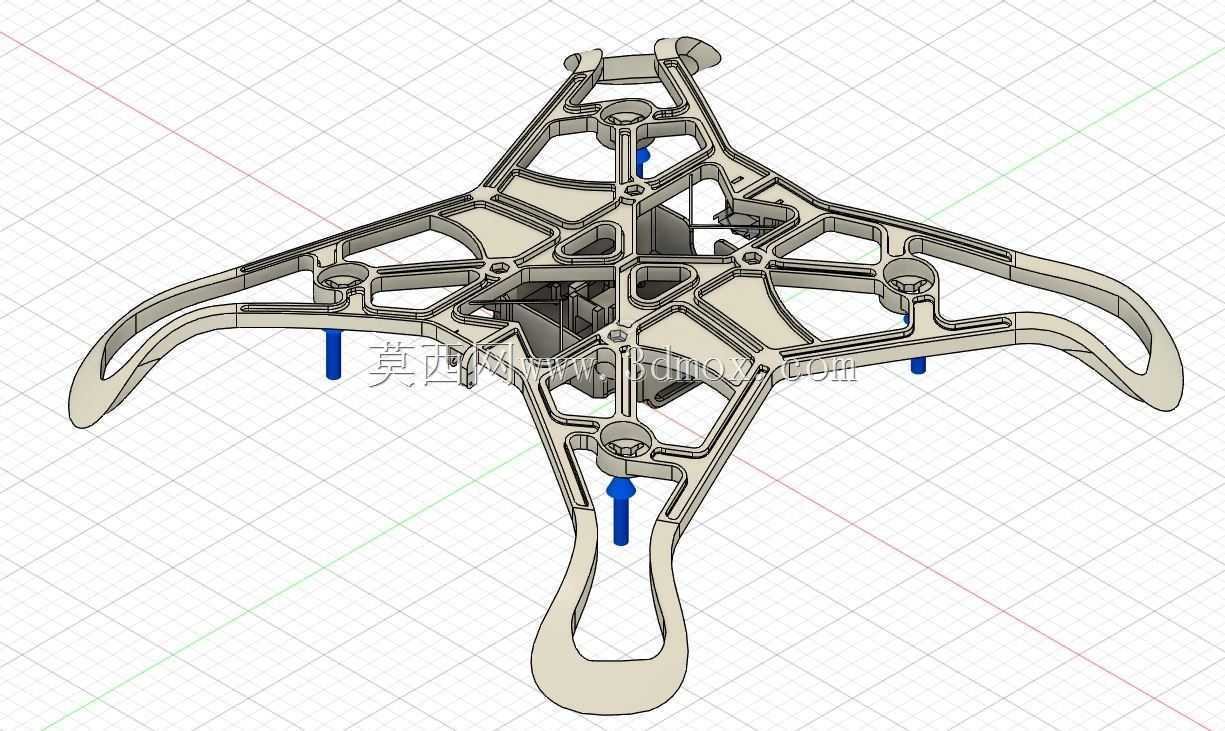

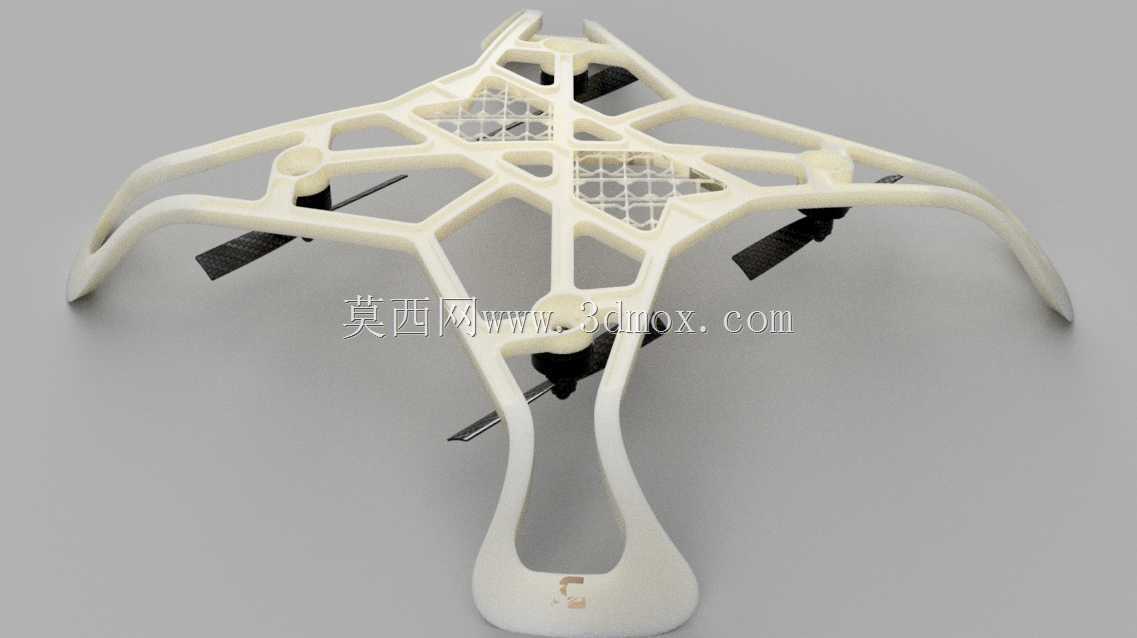

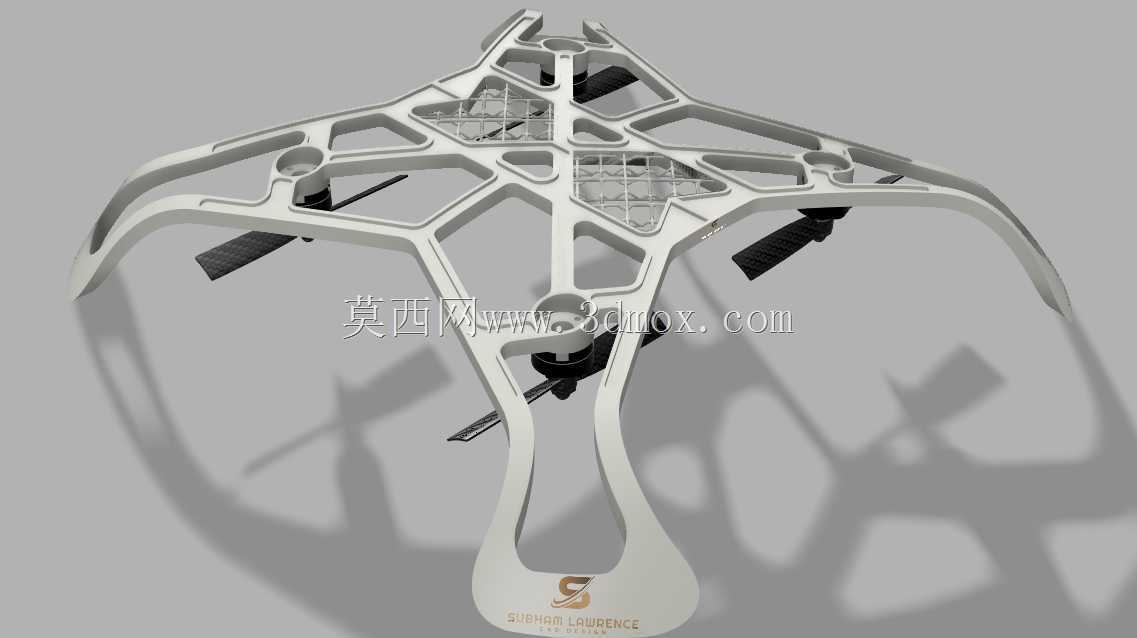

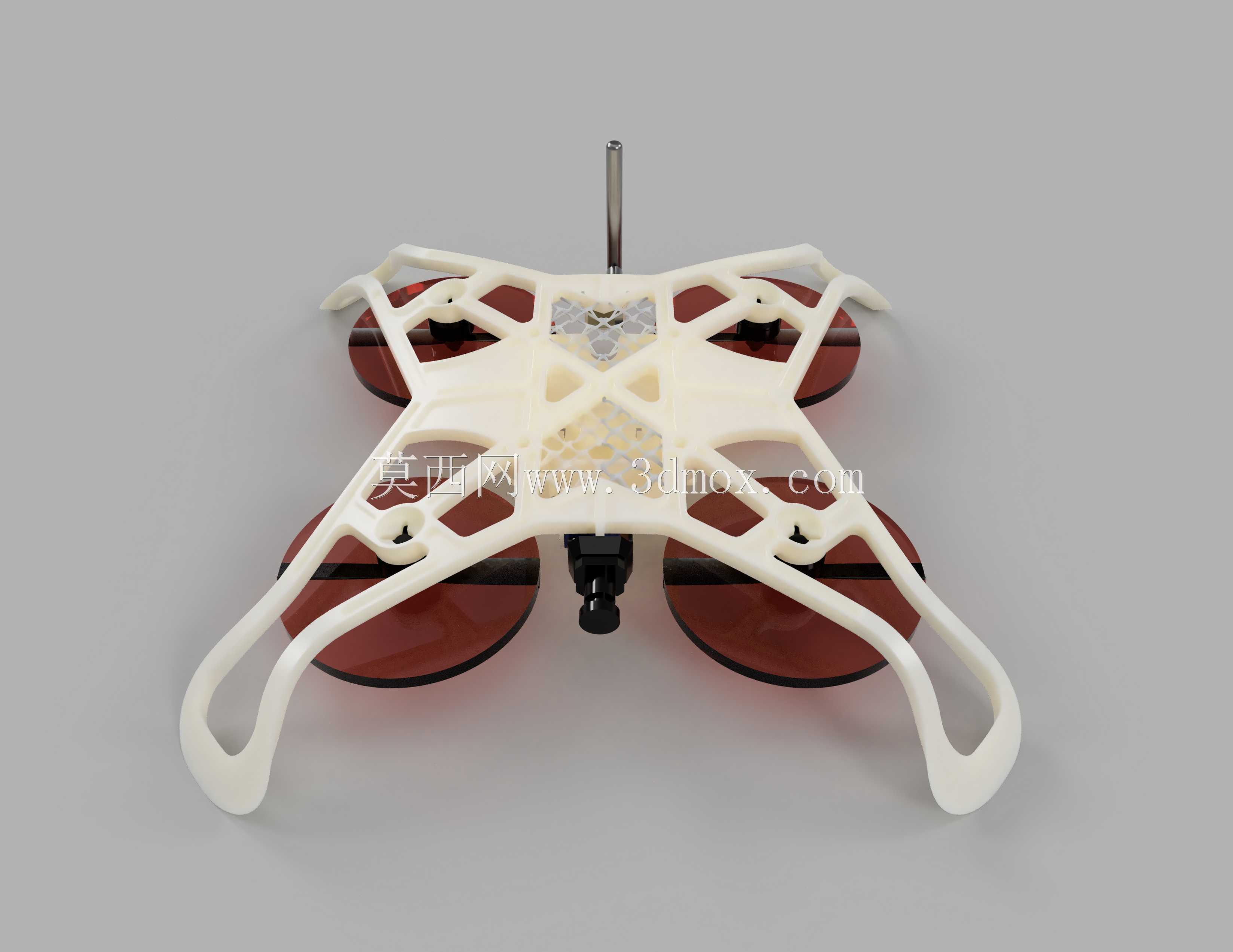

　　这款微型四轴飞行器机架采用一体化镂空骨架设计，核心定位面向室内近距飞行、教学实训、小型载荷搭载类场景，可适配高校科创项目、青少年航模教学、室内环境勘测等实际使用需求，机架本身预留了飞控板、微型电池、动力电机的标准安装位，无需额外打孔改造即可完成核心部件的快速装配。从结构设计逻辑来看，机架主体采用X型对称布局，四个机臂末端设置电机安装座，相邻机臂之间通过一体化成型的弧形防护圈连接，既可以在飞行碰撞时缓冲冲击力，避免旋翼直接触碰障碍物造成损坏，也能在坠机时分散落地冲击力，保护核心飞控与电池部件。机架中心区域为核心部件安装舱，采用下沉式设计，可将飞控板、电池的重心控制在机架几何中心位置，降低飞行过程中的重心偏移量，提升姿态控制的稳定性；

　　中心舱表面设置十字交叉加强筋，在不额外增加壁厚的前提下提升了机架的抗扭刚度，避免飞行过程中机臂产生高频振动影响飞控传感器的采样精度。机臂部分采用渐变截面设计，靠近中心舱的位置截面宽度更大，向末端电机座逐步收窄，兼顾结构强度与减重需求，镂空区域的开孔形状经过受力路径优化，沿着机臂受力方向保留连续的传力路径，去除非受力区域的多余材料，整体机架重量控制在极低水平，可有效提升飞行器的续航时间与载荷冗余。旋翼防护圈采用向外延伸的弧形轮廓，边缘做圆角过渡处理，既可以避免尖锐边缘划伤操作人员，也能在碰撞墙面、障碍物时实现顺滑的接触滑动，不会出现卡滞导致飞行器失稳坠落；防护圈与机臂的连接位置设置三角加强结构，可承受日常飞行中的侧向碰撞冲击力，

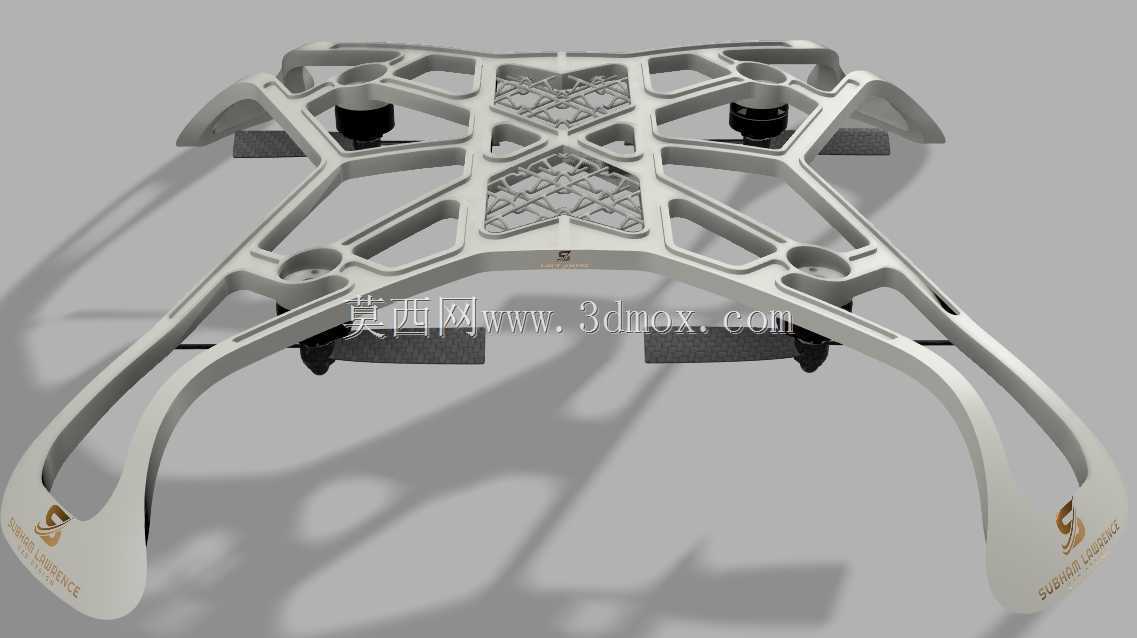

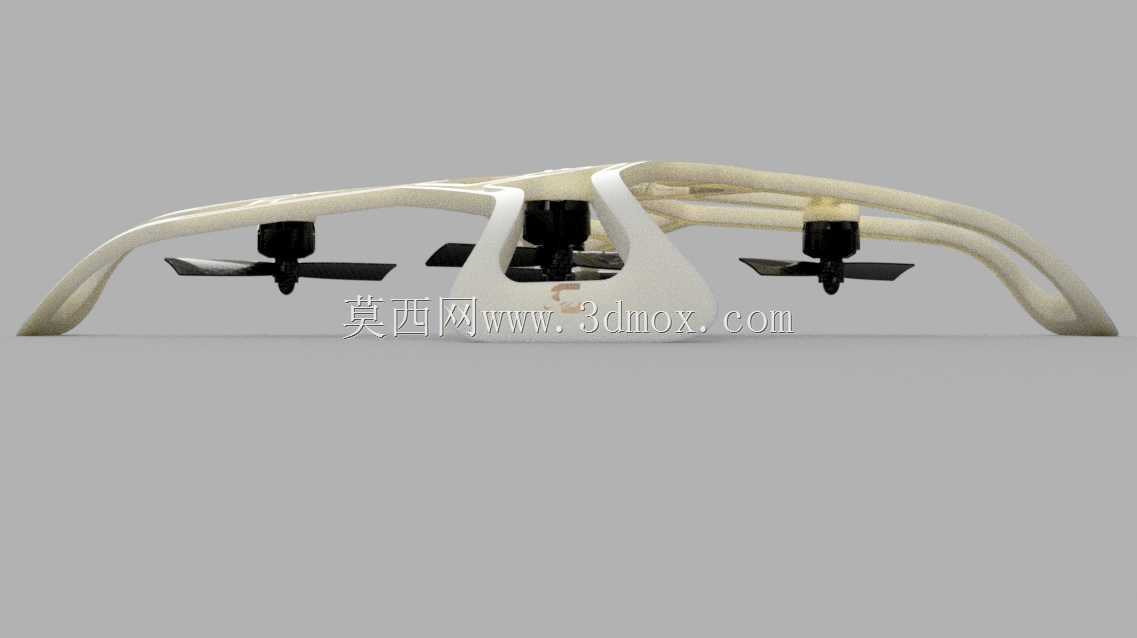

　　不会出现连接部位断裂的问题。机架顶部预留了天线安装孔位，可适配2.4G接收机天线的垂直安装需求，避免机架本体对无线信号产生屏蔽；底部预留了摄像头安装座，可搭载微型FPV摄像头实现第一视角飞行，安装座的角度可根据实际飞行需求微调，适配不同的拍摄视角需求。从安装边界来看，机架的电机安装孔位适配常用的8520空心杯电机，孔位间距符合微型航模的通用标准，中心舱的安装尺寸可兼容主流的微型飞控板，电池安装位可容纳容量300mAh以内的1S锂电池，整体机架的最大外轮廓尺寸控制在100mm级别，属于典型的微型室内飞行器尺寸范畴，可在狭小空间内完成灵活的飞行动作。机架底部设置了四个一体化的起落支脚，支脚末端做圆弧处理，可在降落时起到缓冲作用，

　　同时将机架底部抬升一定高度，避免摄像头、电池直接接触地面造成磨损；支脚的位置经过重心匹配设计，四个支脚的支撑点形成的支撑面完全覆盖整机重心投影范围，静止放置时不会出现侧翻问题。在结构细节处理上，所有的棱边都做了倒角处理，避免装配过程中划伤线材与操作人员手指，安装孔位都做了沉台设计，螺丝安装后不会突出机架表面，减少飞行过程中的空气阻力，也避免突出的螺丝头碰撞到其他部件。整个机架的结构设计充分考虑了微型飞行器的重量敏感特性，在保证结构强度满足日常飞行碰撞需求的前提下，尽可能去除多余材料，同时兼顾了装配的便捷性，所有核心部件的安装位都做了定位设计，新手也可以快速完成整机的组装调试，不需要额外进行结构修改。
