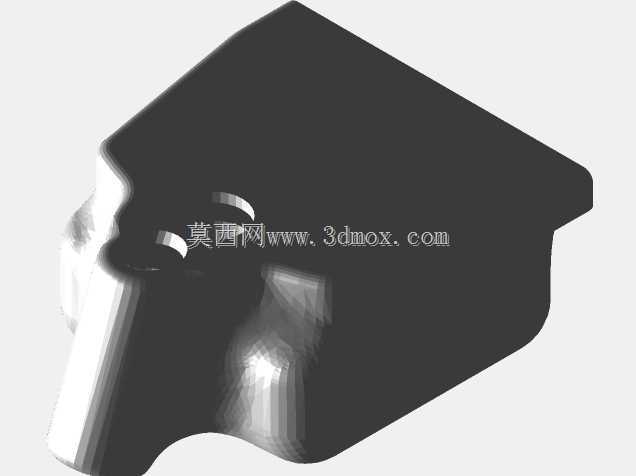

适配2fiddy机架的GPS软装固定支架

　　在小型穿越机、航拍无人机的装机调试过程中，GPS模块与飞控的安装固定一直是容易被忽略却直接影响飞行稳定性的细节，不少飞手遇到过炸机后GPS模块脱落、飞行中螺丝松动导致模块移位引发定位漂移、硬安装传递机架振动干扰GPS搜星的问题，这款软装固定结构就是针对这类实际装机痛点设计的专用安装座。

　　从实际装机场景来看，这个安装座适配2fiddy规格的小四轴机架，专门用来固定Matek系列GPS模块与配套的指南针模块，替代传统的刚性螺丝硬连接方案。结构上预留了标准的六角螺栓头沉位，安装时不需要额外在机架上扩孔，直接利用机架原有的安装孔位就能对位，沉孔的深度刚好覆盖整个六角螺丝头，拧紧螺丝之后整个螺栓端面不会突出安装座表面，既避免了螺丝头剐蹭GPS模块的底部电路板，也能防止飞行中螺丝因为高频振动出现松退——很多飞手习惯在螺丝上打螺纹胶，但软装结构本身就可以吸收大部分机架传递过来的振动，配合沉孔的限位作用，即使不打胶也能保证螺丝不会因为振动脱出。

　　设计上采用了柔性TPU材质的软连接思路，和常见的3D打印硬塑料支架不同，整个安装座的主体有一定的形变余量，机架电机转动产生的高频振动传递到安装座时，会被柔性材质吸收过滤，不会直接传导到GPS模块上，能有效降低振动带来的搜星干扰，减少指南针受振动影响出现的航向偏移问题。安装座的前端专门预留了天线出线的开槽，开槽的位置刚好对应GPS模块的陶瓷天线出线端，装配的时候不需要硬掰天线馈线，把GPS模块对准安装位放好之后，馈线可以直接顺着前端的开槽引出，顺着机架机臂的走线槽布置到飞控端，不会出现馈线被压折、外皮磨损的问题，开槽的边缘做了圆角过渡，长时间飞行振动也不会磨破馈线的屏蔽层。

　　安装边界方面，整个支架的轮廓完全贴合2fiddy机架的机头安装位，突出机架的部分做了收窄处理，不会超出机架的机臂外轮廓，炸机的时候不会因为支架突出先撞到地面导致整个安装座断裂，也不会增加额外的飞行风阻。支架上预留的四个小定位孔对应GPS模块底部的定位柱，安装的时候直接把模块的定位柱卡进孔位就能完成对位，不需要反复调整模块的安装方向，保证GPS的箭头方向和机架的机头方向完全对齐，减少后期罗盘校准的工作量。模块安装到位之后，配套的橡胶圈可以顺着支架侧面的凹槽绕一圈，把GPS模块牢牢固定在支架上，不需要额外上螺丝固定模块，既方便后期拆卸更换模块，也能进一步缓冲振动。

　　实际装机测试的时候，这个支架的安装高度刚好避开了机架上的电调、图传天线等电磁干扰源，GPS模块安装之后和下方的电源线、电调信号线保持了足够的安全距离，能减少电磁干扰对指南针的影响，避免飞行中出现罗盘干扰的告警。和传统的双面胶固定方式相比，这种软装支架不会因为高低温环境出现双面胶脱胶的问题，南方夏季高温暴晒或者冬季低温飞行的时候，支架的材质性能保持稳定，不会出现形变导致模块移位的情况。支架上的六角螺丝沉位设计也考虑了装机的便利性，用普通的内六角扳手就可以直接从上方拧紧螺丝，不需要伸手到机架底部拧螺母，单人装机的时候不需要额外固定底部的螺母，能节省不少装机时间。

　　针对飞手经常提到的天线孔容易被支撑结构挡住影响搜星的问题，这个支架在GPS陶瓷天线对应的位置做了全镂空设计，天线的正上方没有任何遮挡结构，不会影响卫星信号的接收，打印的时候不需要额外加支撑，打印完成之后去掉少量的打印毛刺就可以直接使用，不会出现支撑残留挡住天线面的问题。前端的电缆开槽尺寸刚好适配常用的22AWG馈线直径，馈线穿入之后不会出现过大的旷量，飞行中馈线不会在开槽里晃动产生异响，也不会因为旷量拉扯模块的焊接点。
