可编程通用RC遥控设备外壳结构设计

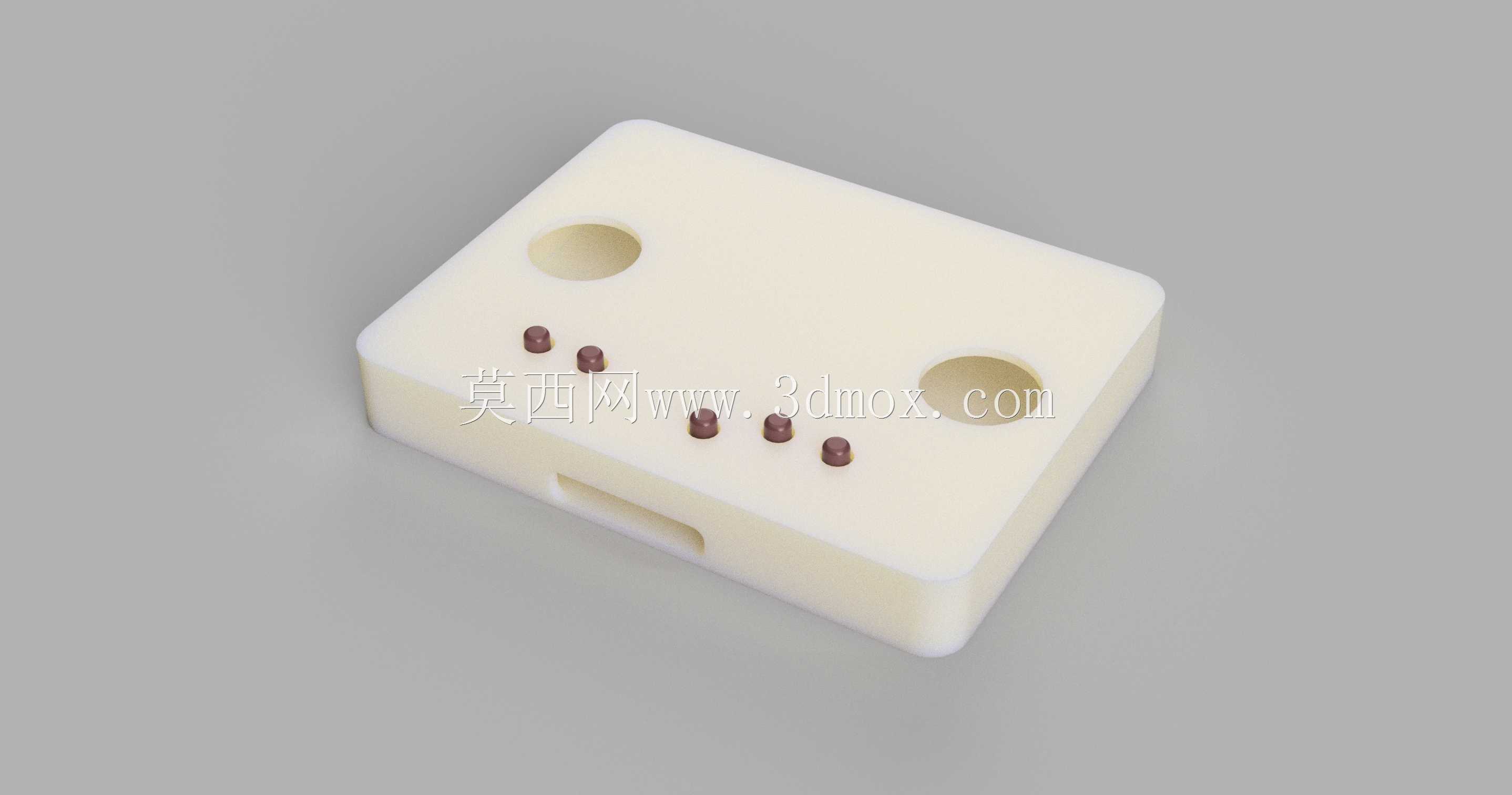

　　这款通用RC控制设备的外壳结构，核心面向多场景无线操控需求设计，可覆盖航模调试、小型智能设备控制、DIY项目远程操作等多个使用场景，区别于传统专用RC遥控器的固化功能设计，该结构预留了充足的自定义扩展空间，适配可编程控制板的安装与功能拓展。从实际使用场景出发，外壳采用圆角矩形的整体造型，边缘做R3圆弧过渡，既避免直角磕碰带来的使用损伤，也适配手持操作的握持手感，单手握持时手掌贴合度较好，长时间操作不易产生硌手感。外壳顶面预留两个大尺寸圆形开孔，分别适配摇杆电位器与功能旋钮的安装，开孔边缘做0.5mm的沉台设计，可保证安装后的元件顶面与外壳表面齐平，避免凸起剐蹭，同时提升整体外观的整洁度。沿顶面斜向排布的六个小型圆形开孔，

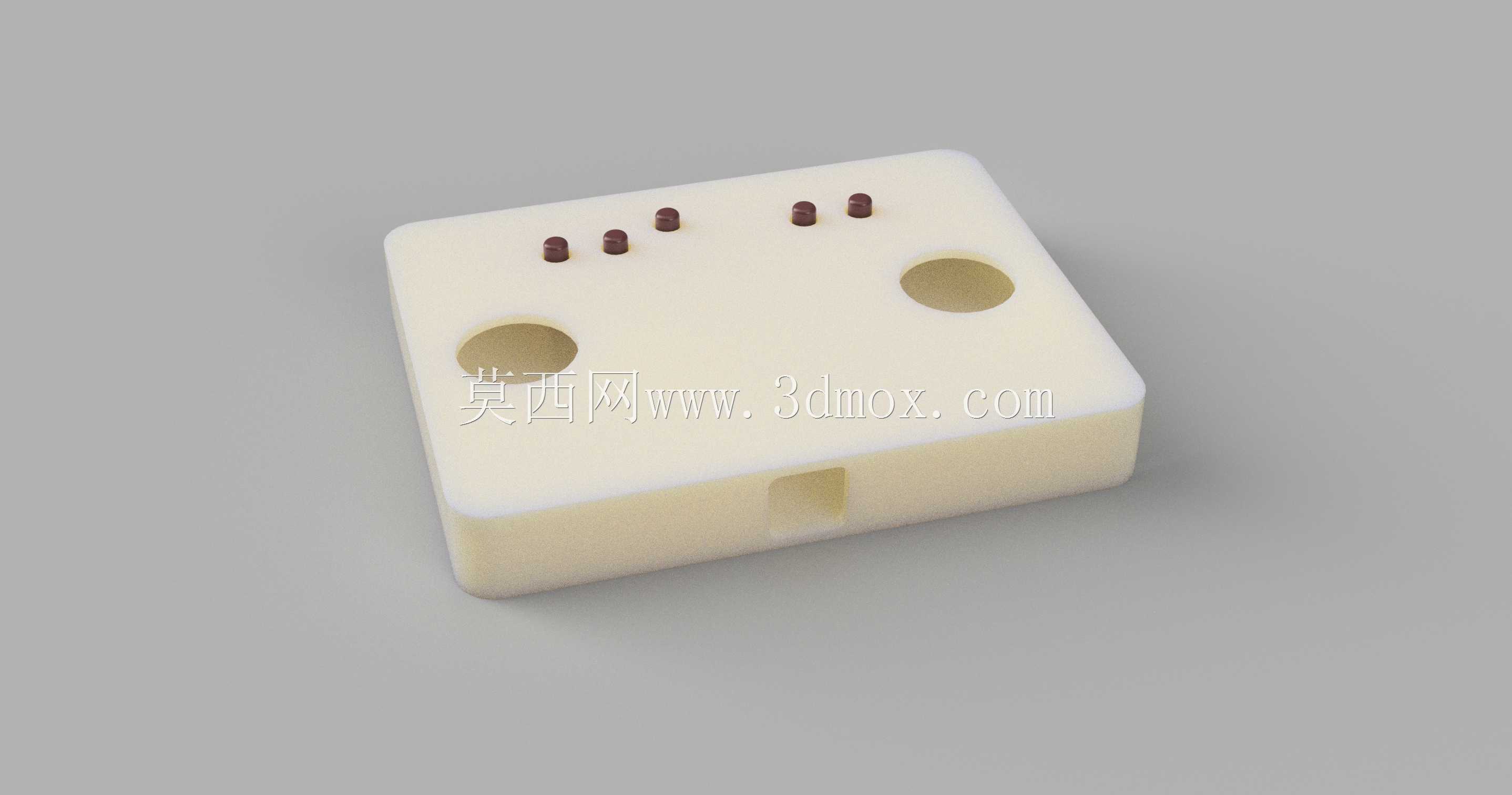

　　对应六个轻触按键的安装位，开孔间距设置为12mm，符合成年人手指按压的操作间距，避免误触问题，按键开孔的公差控制在+0.1mm范围内，保证按键按压行程顺畅无卡滞。外壳侧面预留的长条形开槽，对应Type-C接口的安装位置，开槽尺寸精准匹配接口外轮廓，既可以保证数据线插拔顺畅，也能避免接口处进灰，同时对内部电路板起到限位作用。内部结构设计上，外壳内壁设置了四个定位柱，对应控制电路板的安装孔位，定位柱高度根据电路板元件最高高度设置，预留2mm的安全间隙，避免元件与外壳内壁接触造成短路，定位柱顶端做M2螺丝柱结构，可直接通过螺丝固定电路板，无需额外增加固定支架，减少装配零件数量。外壳壁厚设置为2mm，

　　采用光敏树脂3D打印工艺即可实现稳定成型，也可适配小批量注塑生产的壁厚要求，成型后外壳整体刚性足够，日常手持使用不会产生明显形变。安装边界方面，外壳整体长宽高尺寸控制在80mm60mm20mm范围内，属于紧凑型手持控制设备尺寸，可轻松放入口袋收纳，外壳底部预留1mm深度的电池仓盖安装位，可适配300mAh容量的锂电池安装，满足长时间户外使用的供电需求。设计过程中充分考虑了装配的便捷性，外壳采用上下扣合的结构设计，扣合位设置在外壳四周边缘，扣合量为0.3mm，装配时无需额外打胶即可实现牢固扣合，后期拆解维护也十分方便，针对内部天线的安装位置，外壳对应区域做了薄壁处理，壁厚减至1mm，减少塑料壳体对无线信号的屏蔽，

　　保证无线控制的信号传输距离与稳定性。从功能适配角度，该外壳结构可兼容多种通用RC控制板的安装，无需修改结构即可适配不同通道数的控制方案，对于DIY用户而言，可根据自身需求调整按键与接口的配置，外壳的开孔预留也支持后续增加显示屏、状态指示灯等扩展元件，具备较强的通用性。在结构强度验证层面，外壳的边角位置做了局部加厚处理，跌落时可优先吸收冲击能量，保护内部电路板与电子元件不受损坏，表面采用哑光质感处理，手持时不易打滑，也不容易残留指纹污渍，日常使用维护更加方便。
