电梯驱动用带防滑结构滑轮三维设计

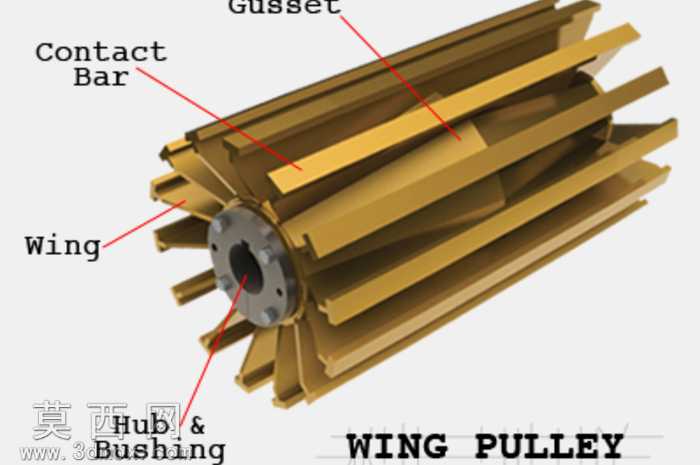

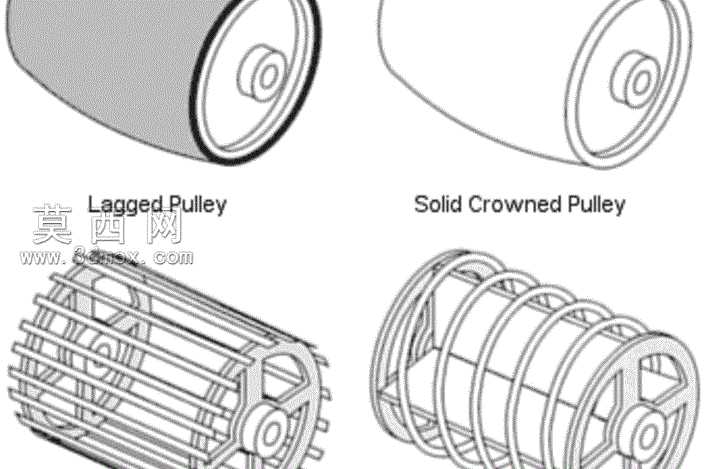

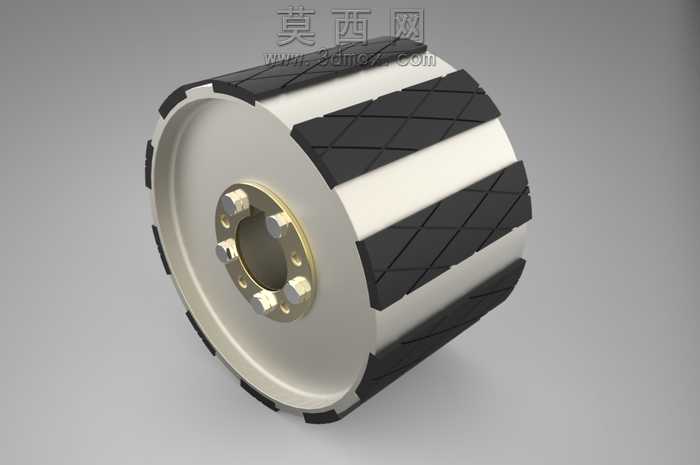

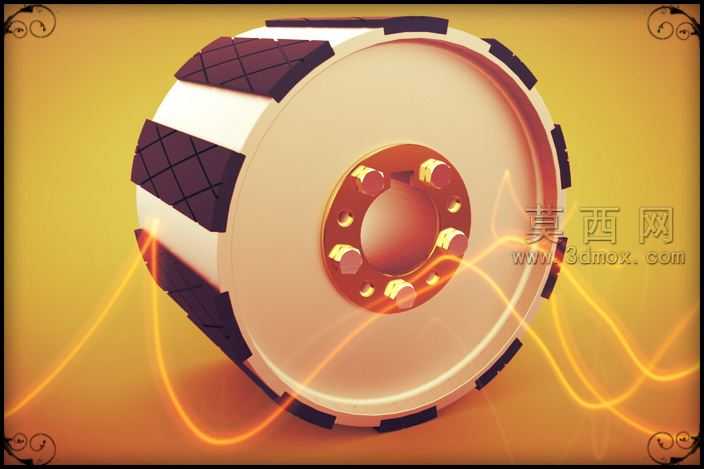

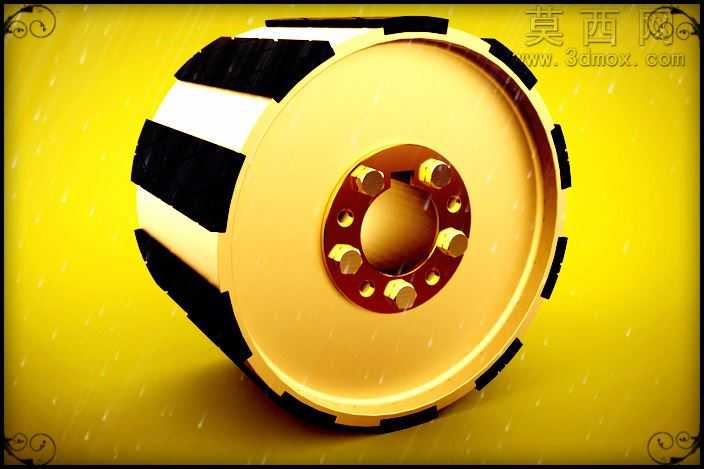

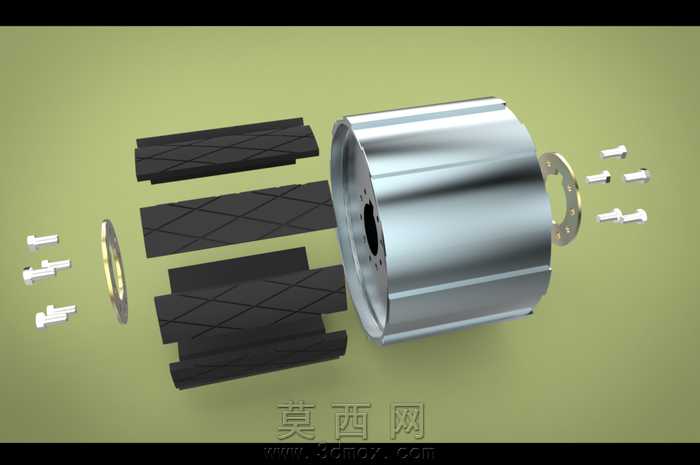

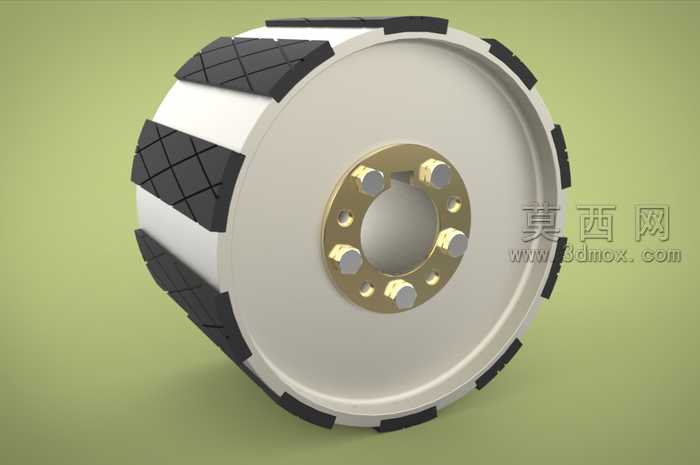

本作品为电梯传动系统专用的驱动滑轮三维设计，建模阶段采用参数化特征构建方式，先以旋转特征生成滑轮的基体轮芯结构，精准还原中心安装孔的定位尺寸、周向均匀分布的螺栓连接孔位，保证轮芯与电梯驱动转轴的装配匹配度，孔位倒角、安装面的平面度公差在建模中通过几何约束严格控制，避免后续装配出现干涉问题。轮缘部分采用分段式结构设计，通过阵列特征生成周向均匀排布的防滑嵌块安装位，每块防滑嵌块单独建模后装配至轮缘对应卡槽，嵌块表面设计菱形交叉防滑纹理，通过凹凸纹理的深度参数控制，增大滑轮与驱动皮带之间的接触摩擦力，避免电梯运行过程中出现皮带打滑、传动失稳的问题，保障电梯运行的传动可靠性。轮体主体采用米白色哑光金属材质设置，模拟铸铝轮芯的表面质感，材质参数中调整粗糙度、漫反射强度还原金属件的哑光磨砂效果，中心安装法兰部分设置红铜色金属材质，区分不同功能部件的视觉层次，防滑嵌块采用深黑色高阻尼橡胶材质，调整材质的反光度、凹凸贴图参数，还原橡胶材质的柔韧质感与表面纹理的立体效果。渲染阶段采用暖黄色渐变背景，添加动态光效线条模拟传动过程中的力流传递路径，清晰展现滑轮的传动功能属性，布光采用三点布光法，主光从侧上方打亮轮体正面结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒轮体边缘轮廓，突出轮缘防滑结构、中心安装孔的细节特征，让整体渲染效果兼具结构展示性与视觉表现力。设计过程中充分考虑电梯驱动滑轮的实际工况，轮体的辐板部分做轻量化减重设计，在保证结构强度满足传动扭矩要求的前提下，去除多余材料降低轮体自重，减少驱动过程中的动力损耗，轮缘的防滑嵌块采用可更换式结构设计，当橡胶嵌块磨损到限位阈值时可单独拆卸更换，无需更换整个滑轮，降低电梯后期的维护成本，整体结构的尺寸参数完全匹配电梯驱动皮带的标准规格，保证与现有电梯传动系统的通用性，可直接用于电梯传动结构的教学演示、产品方案验证以及配件生产的参考依据。
