六米高5000升储油罐体支撑钢架结构

　　在工业储油配套设施的布设场景里，这类高位储油支撑结构的应用十分普遍，尤其是在需要依靠重力实现油料自流加注、或是规避地面积水浸泡风险的厂区、野外作业站点中，架高的储油罐体能够省去额外的输油增压环节，同时降低罐体被腐蚀、被意外碰撞的概率。这套支撑结构针对5000升规格的储油罐体设计，整体架设高度达到6米，主体采用桁架式钢结构焊接成型，区别于实心立柱的支撑方案，桁架结构通过杆件的交叉排布，能够在大幅降低整体用钢量的前提下，保证足够的结构强度与抗风、抗载荷能力，适配户外长期布设的使用需求。

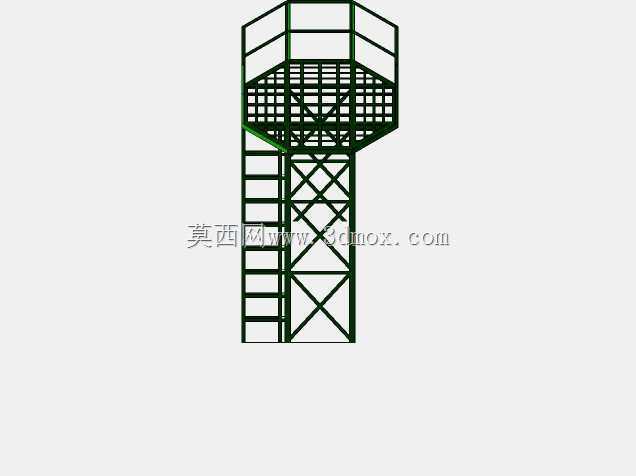

　　从结构布局来看，支撑主体的立柱部分采用矩形截面的桁架设计，四个主立柱沿方形轮廓排布，中间通过交叉斜撑做拉结固定，每一层斜撑的角度都经过受力核算，能够将顶部平台传递的竖向载荷均匀拆分到每根主立柱上，同时抵消横向风载带来的侧向扭力，避免高窄结构出现失稳晃动的问题。考虑到日常运维的需求，结构侧面集成了直爬梯通道，爬梯的踏步间距按照人体工程学的攀爬步距设置，每一级踏步都做了防滑处理，爬梯与主桁架直接焊接固定，不需要额外做独立支撑，减少了现场安装的拼接工序。顶部的承载平台采用外凸的多边形轮廓设计，比下方的支撑立柱截面更宽，一方面能够完整承托5000升储油罐体的底部安装法兰，预留出罐体阀门、管路接口的操作空间，另一方面平台周边设置了一圈高度符合安全规范的防护栏杆，栏杆底部带有踢脚板，能够防止运维人员在平台上操作时工具滑落，也能避免人员意外失足的风险。

　　平台的承载面采用格栅板铺设，相比实心钢板，格栅板的镂空结构能够减少风阻，同时避免平台面积水、积油，降低运维人员滑倒的风险，格栅板下方设置了多道横向承载梁，梁的排布间距完全匹配5000升罐体的底部支撑脚位置，保证罐体的重量能够直接传递到主桁架的受力节点上，不会出现局部载荷过大导致平台变形的问题。在设计过程中，需要重点核算几个核心的安装边界参数：首先是底部的安装固定尺寸，四个主立柱的底部脚座需要匹配现场的混凝土基础预埋螺栓位置，脚座上预留的长圆孔能够抵消基础施工的微小误差，降低现场安装的对位难度；其次是顶部平台的承载上限，除了罐体满载时的油料重量，还要额外预留运维人员、操作工具的活动载荷，以及极端天气下的积雪、覆冰重量，保证结构在满载荷工况下的形变量控制在允许范围内，不会因为形变导致罐体倾斜、管路接口错位。

　　这类支撑结构的设计不需要复杂的曲面造型，核心在于受力节点的处理，每一处杆件的焊接位置都要避开应力集中的锐角，斜撑与主立柱的连接节点采用加劲板做补强，避免长期受载后出现焊缝开裂的问题。爬梯与主结构的连接位置每隔一段高度就设置一道拉结，防止爬梯在人员攀爬时出现晃动。另外，顶部平台的防护栏杆高度、爬梯的踏步宽度、栏杆的横杆间距都要符合高空作业平台的安全规范，不能为了节省材料随意缩减尺寸。在实际选型使用时，还要根据布设区域的常年最大风力、地震设防烈度调整杆件的壁厚与斜撑的排布密度，如果是在沿海高盐雾区域使用，还需要对整体钢结构做热镀锌防腐处理，延长结构的使用寿命。

　　从三维建模的角度来看，这类结构的建模重点在于杆件的参数化排布，通过骨架模型先搭建整体的受力线框，再基于线框生成每一根型钢的实体，能够快速调整整体高度、平台尺寸、杆件规格，适配不同容积的储油罐体支撑需求，不需要重复从零开始建模。建模过程中需要提前预留出管路穿设的空间，比如爬梯旁的空隙可以用来布置输油管路、防雷接地线路，避免后期安装时出现结构与管路干涉的问题。同时，底部脚座的安装孔位、顶部平台的罐体连接孔位都要在模型里准确定位，导出的工程图可以直接用于下料加工，减少现场的二次切割、打孔工序，提升整体的安装效率。
