中小企业适用简易钢质冲压破碎设备结构

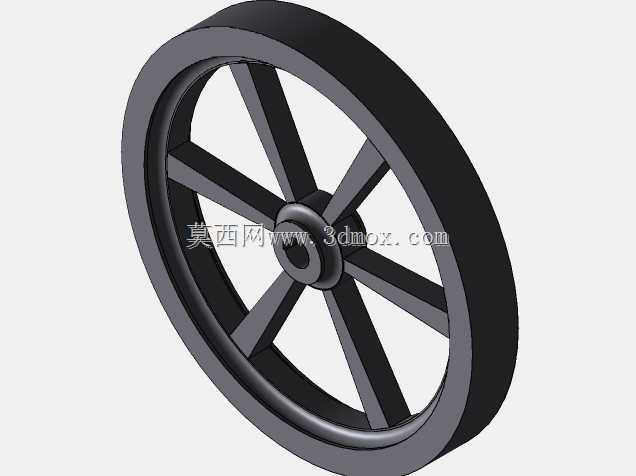

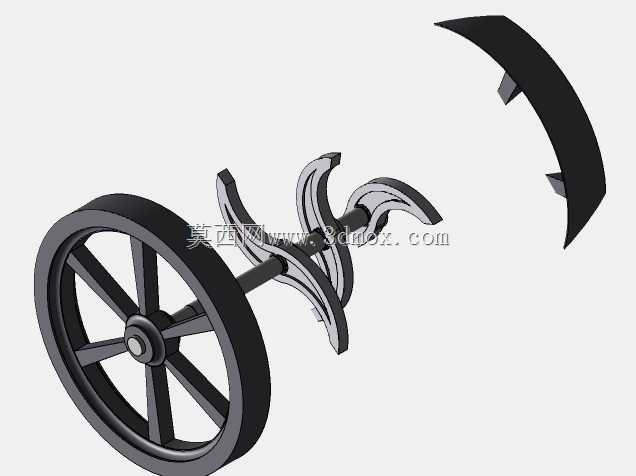

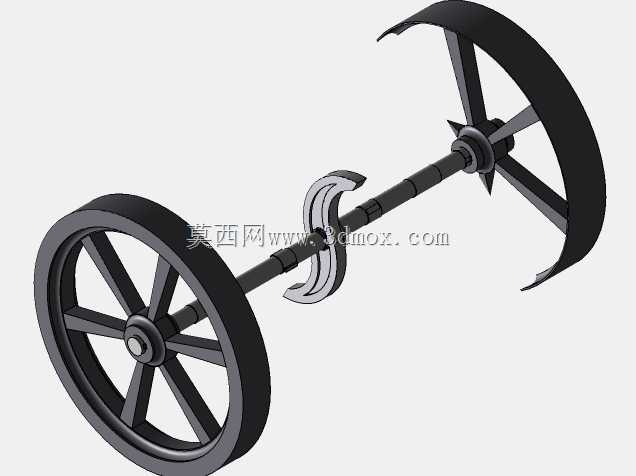

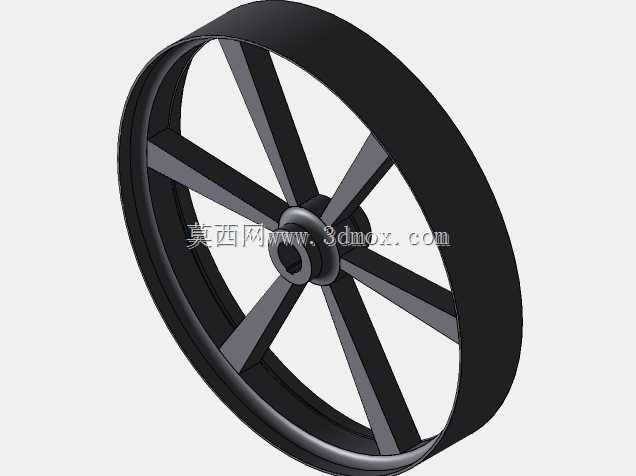

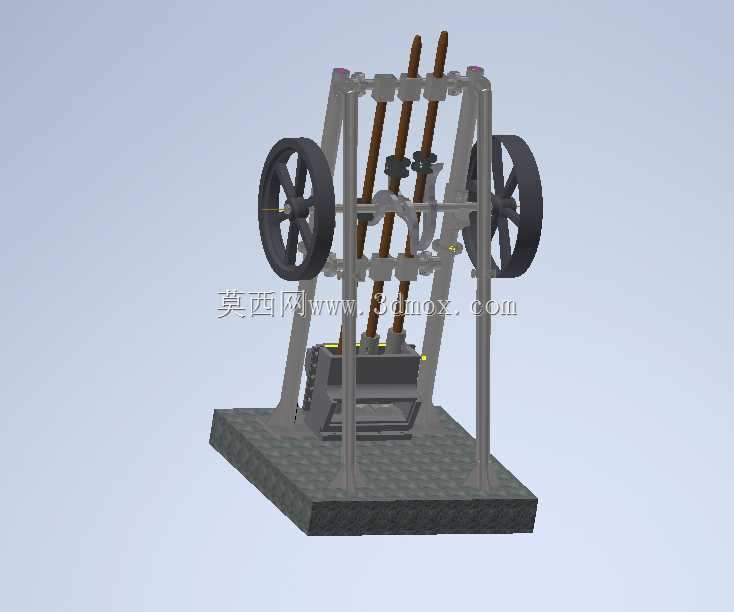

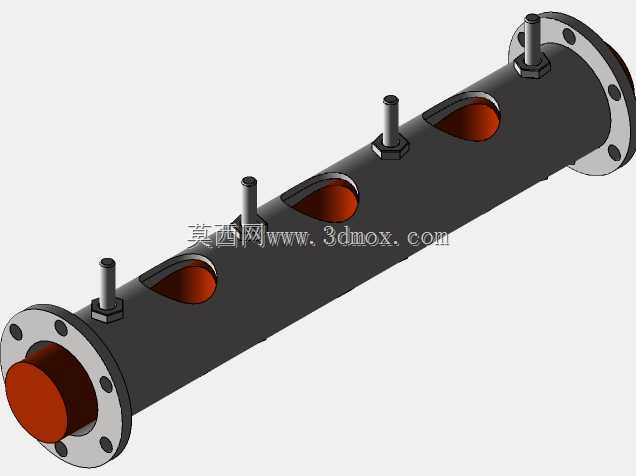

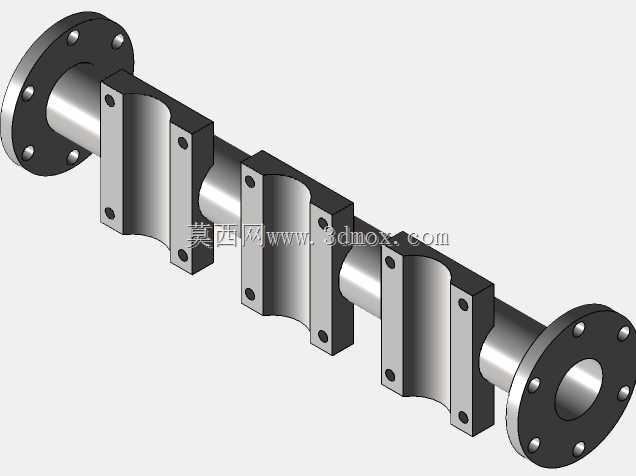

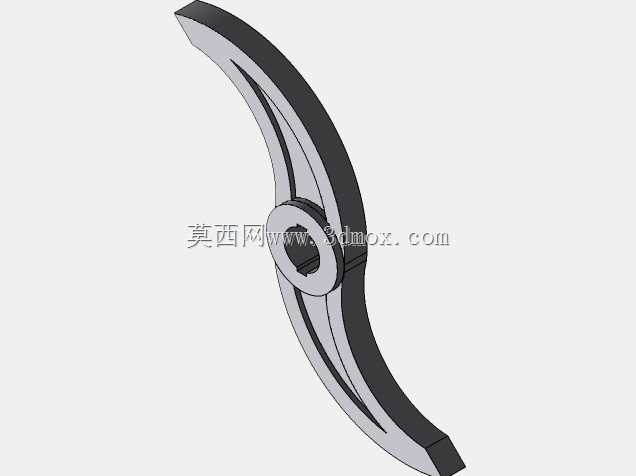

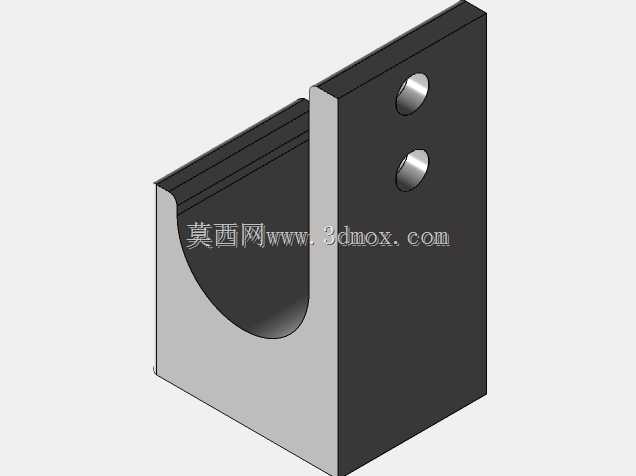

　　这套冲压破碎设备的结构设计，最初是面向小型贵金属加工作坊、中小型五金加工企业的实际生产需求做的方案，区别于大型工业冲压生产线动辄数米的占地、复杂的配套土建要求，这套结构从一开始就把易组装、易转运作为核心设计出发点，适配没有大型吊装设备、生产场地面积有限的加工场景。从结构布局来看，设备采用立式双立柱支撑框架，底部是整块一体化铸造的配重底座，底座表面做了防滑耐磨的纹理处理，安装时不需要额外做混凝土预埋基础，只需要将设备放置在平整的硬化地面上，调整四个角的调平螺栓就能完成安装固定，整体安装边界控制在长1.2米、宽0.8米、高1.8米的范围内，普通的货运面包车就能完成整设备转运，两个工人配合手动液压叉车就能完成移位，不需要调用大型吊装设备，非常适合需要经常调整生产工位、或者临时承接加工订单的小型生产主体。设备两侧设置的大直径手动飞轮，一方面是作为手动调试阶段的动力输入部件，在设备初始安装调试、模具更换对位的时候，操作人员可以通过转动飞轮带动冲压主轴缓慢动作，精准控制冲头的下行位置，避免电动驱动下的误动作冲坏模具或者造成操作伤害；另一方面飞轮本身的蓄能作用，能在冲压作业时平衡动力输出的波动，让冲头下行的力度更稳定，尤其是针对黄金碎料这类硬度不高但需要稳定冲压力的加工对象，能保证每一次冲压的破碎粒度均匀，不会出现局部压力过大导致碎料飞溅、或者压力不足无法完全破碎的情况。

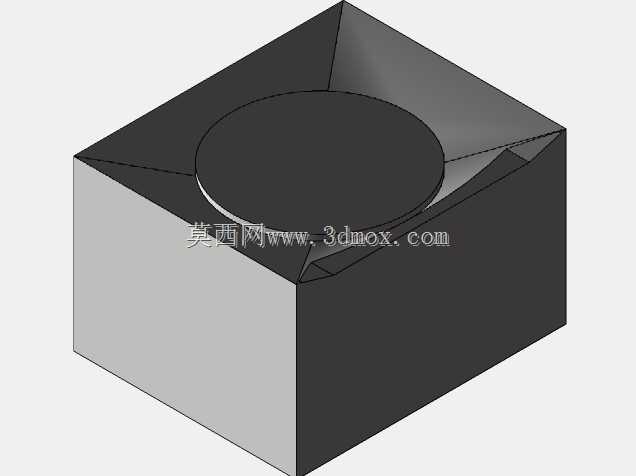

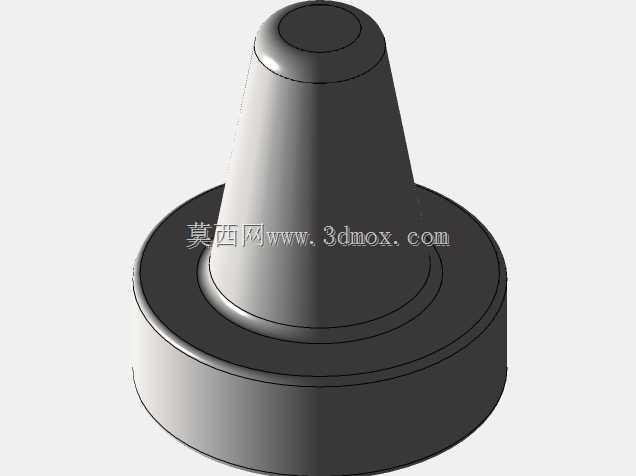

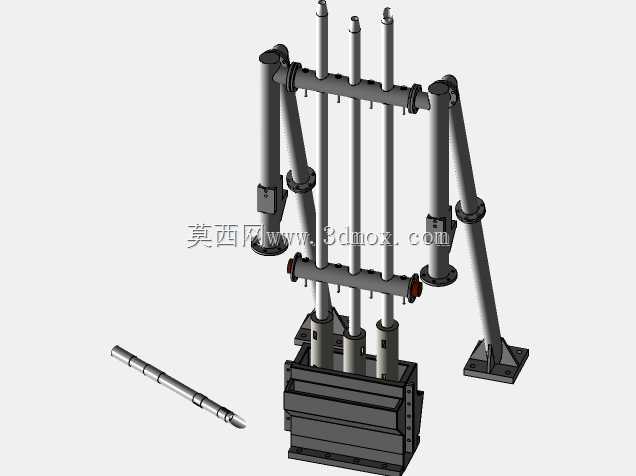

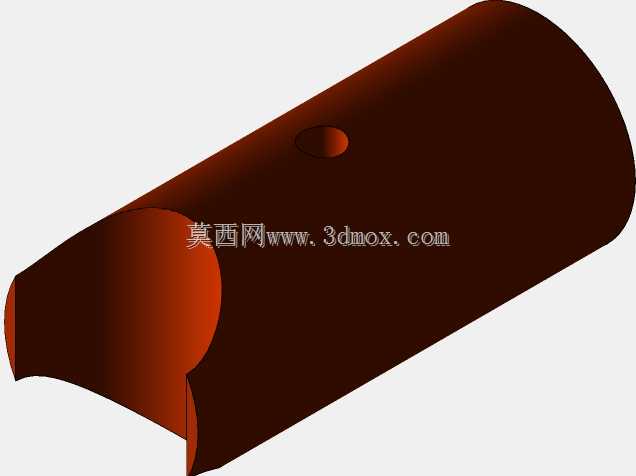

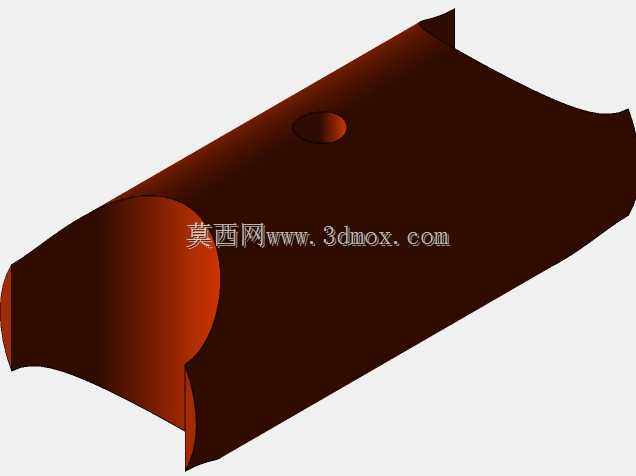

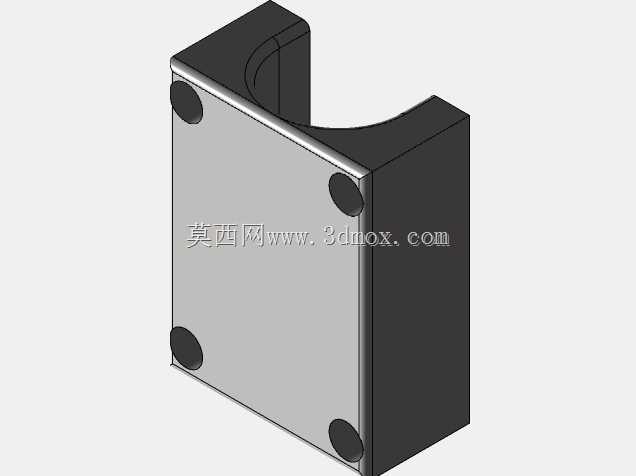

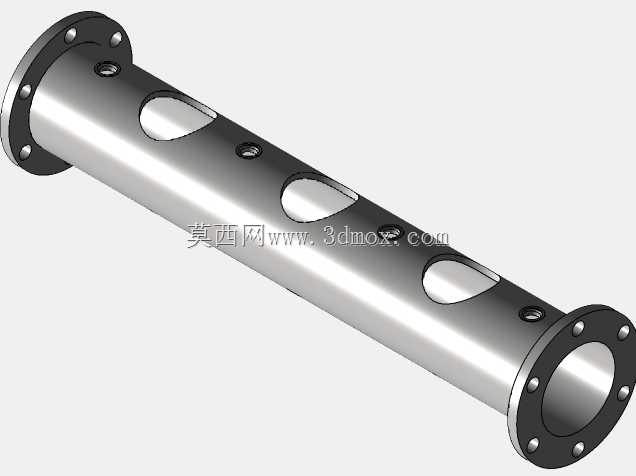

　　设备上部的三根平行导向立柱，是冲头组件的运动导向结构，导向柱表面做了高频淬火处理，表面硬度达到HRC55以上，配合内嵌的无油润滑衬套，冲头上下运动的同轴度公差可以控制在0.02毫米以内，长时间作业也不会出现冲头偏摆的问题，既能够延长冲头和模具的使用寿命，也能避免因为导向间隙过大导致的冲压精度下降、碎料粒度不均的问题。冲头组件的快拆结构设计，是这套设备的一个实用亮点，不需要专用的拆卸工具，只需要松开导向柱上的两个锁紧手柄，就能把冲头组件整体取下，根据加工需求更换不同规格的冲压模具，除了黄金碎料的破碎作业之外，更换对应模具之后还能完成小型五金件的冲孔、薄钢板的压型、小尺寸零件的铆接等作业，设备的适用场景得到了很大拓展。设备下部的动力舱采用集成式设计，将驱动电机、减速机构、传动齿轮全部整合在底座上方的封闭舱体内，外部只预留了电源接口和急停按钮，传动部件全部做了安全防护，避免生产过程中操作人员误触转动部件造成安全事故，同时封闭的舱体也能减少车间内的金属粉尘进入传动机构，降低日常维护的频次，日常使用只需要每三个月给导向柱的衬套加注一次润滑脂、每半年检查一次传动齿轮的啮合间隙就可以，不需要复杂的日常维保工作，非常适合没有专职设备维护人员的小型加工企业。

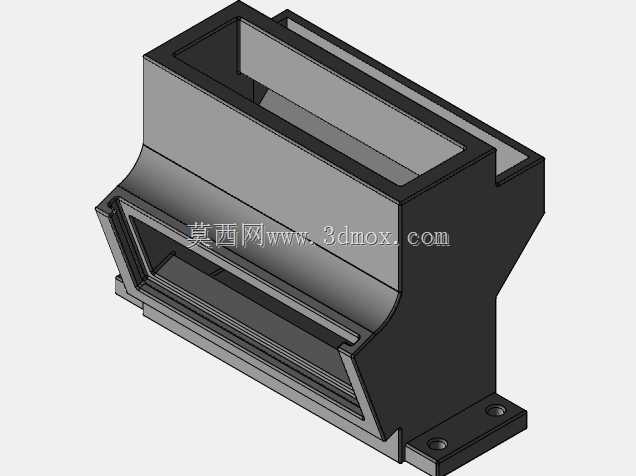

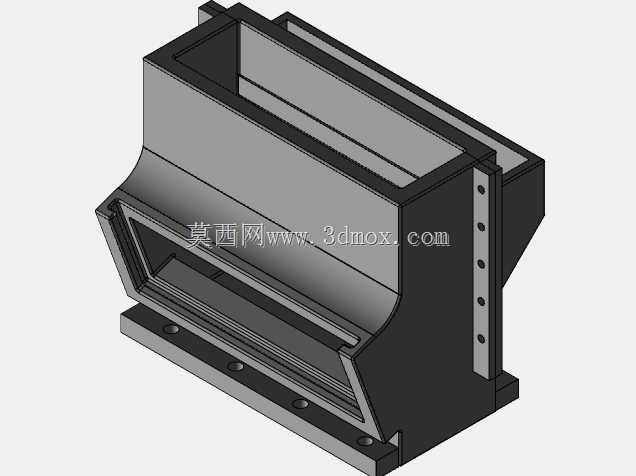

　　从实际作业的适配性来看，这套设备的单次冲压行程设置为120毫米，最大冲压压力可以达到5吨，完全能够满足黄金碎料破碎、小型五金件冲压、薄金属板材成型的加工需求，作业时的噪音控制在75分贝以内，不需要额外做车间隔音处理，也不会对周边的作业环境造成过大的噪音影响。设备的进料口设置在冲头正前方，配有可开合的透明防护挡板，冲压作业时挡板关闭，既能够观察内部的冲压作业情况，也能阻挡冲压过程中可能飞溅的金属碎料，避免造成操作人员的眼部或者面部伤害，防护挡板和设备的启动开关做了联锁设计，只有挡板完全闭合的时候设备才能启动冲压动作，从结构上杜绝了违规操作带来的安全隐患。

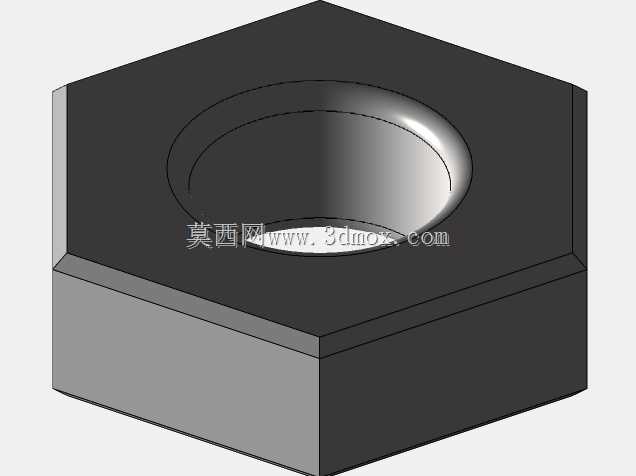

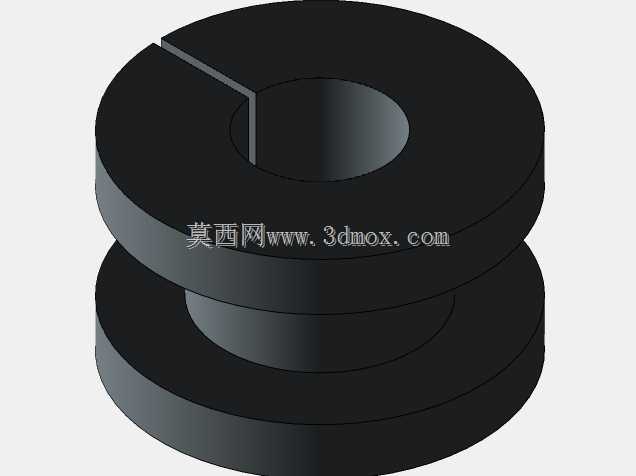

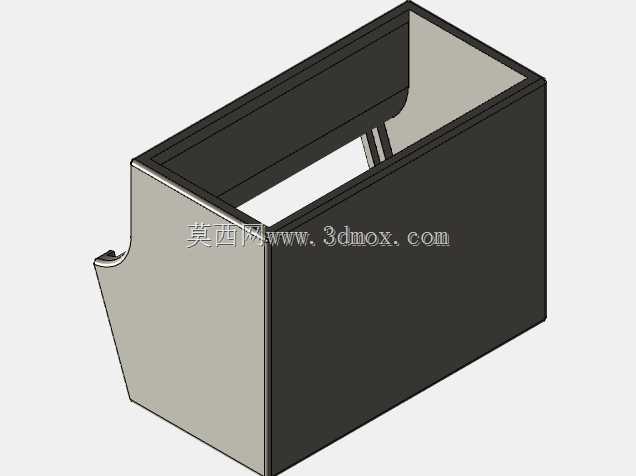

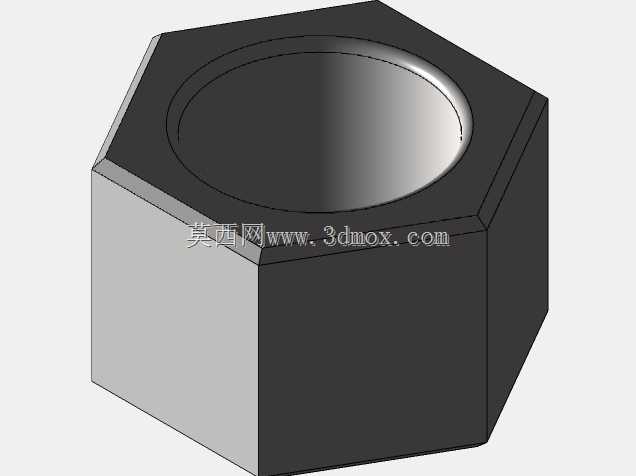

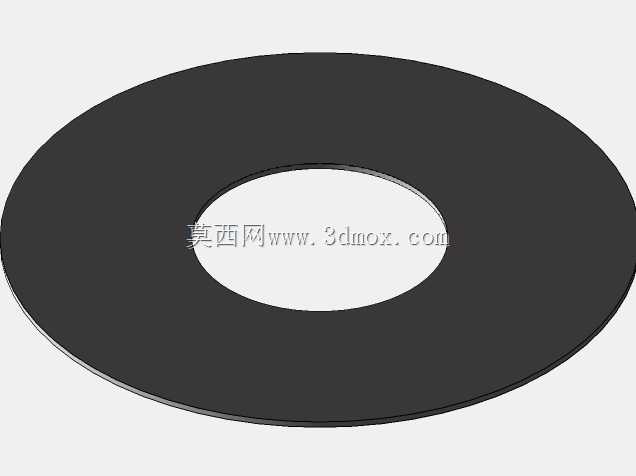

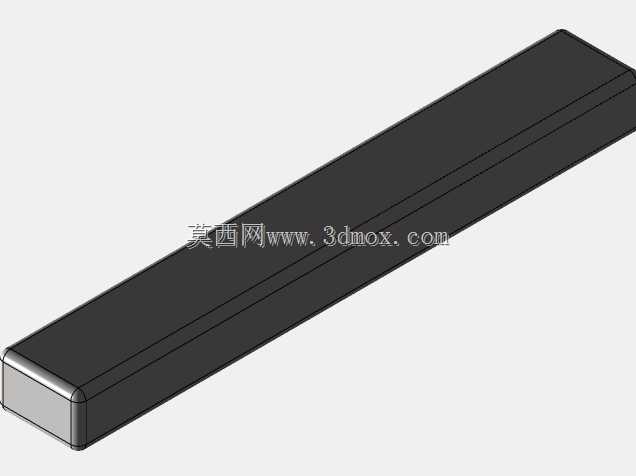

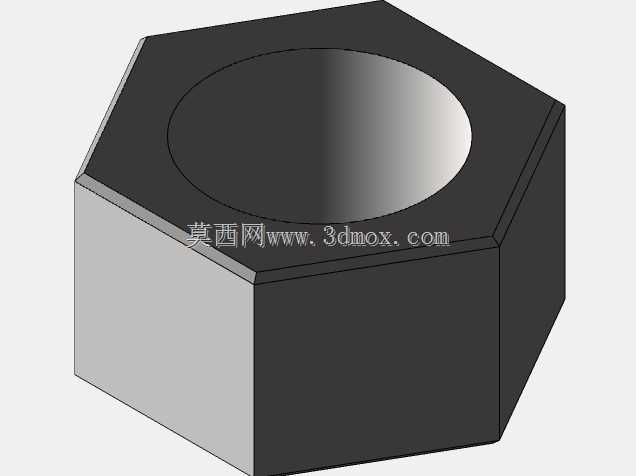

　　在三维建模的过程中，所有的连接螺栓、锁紧手柄、衬套、飞轮这些标准件都按照实际的工业标准件尺寸做了1:1还原，装配关系完全按照实际的装配工艺做了约束，导向柱和冲头衬套的配合间隙、飞轮和主轴的键连接配合、齿轮传动的啮合间隙都做了符合机械设计手册要求的参数设置，不管是用来做设备方案的演示验证，还是用来指导后续的实际加工生产，这套模型都能提供准确的结构参考，不会出现建模尺寸和实际加工需求脱节的问题。很多小型加工企业在选择冲压设备的时候，往往会面临大型设备成本过高、小型手动设备压力不足精度不够的问题，这套结构刚好填补了这一区间的需求空白，在保证足够冲压精度和作业压力的前提下，尽可能压缩了设备的整体尺寸和安装要求，降低了设备的投入成本和使用门槛，同时兼顾了作业安全性和维护便捷性，非常适合小规模生产场景下的多品类冲压加工作业。
