小型矿用金粉粉碎设备结构设计方案

　　这套设备针对小型采矿作业场景的金粉粉碎需求设计，替代传统球磨、锤磨类设备的高成本、高占地痛点，适配日处理量百吨级以内的小型采矿企业作业需求，尤其适合零散矿点、山地小型矿场的现场粉碎作业，无需搭建大型厂房基础，可快速部署投产。设备核心采用重力冲击结合碾磨的粉碎原理，属于传统杵式粉碎结构的工程化优化版本，依靠大直径带轮传递动力，通过曲柄连杆结构带动重锤做垂直往复运动，对下方料槽内的含金矿料进行连续冲击粉碎，配合底部的碾磨面结构，可将矿料粉碎至适合后续重选、浮选的粒度范围，相比传统锤磨设备，过粉碎率更低，能减少金粉随矿浆流失的概率，提升金矿采收率。

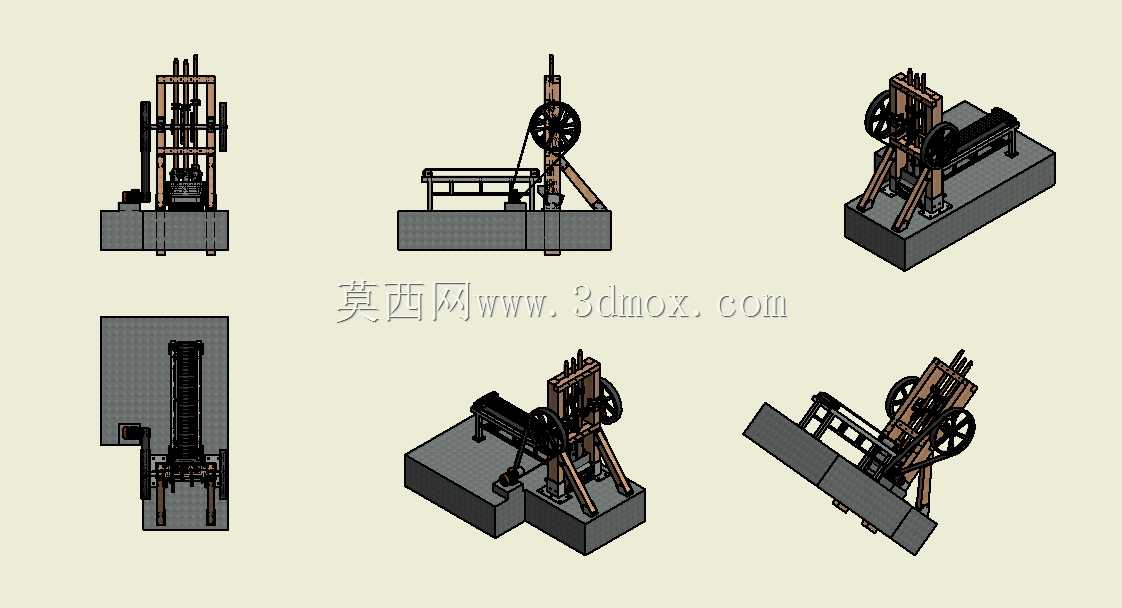

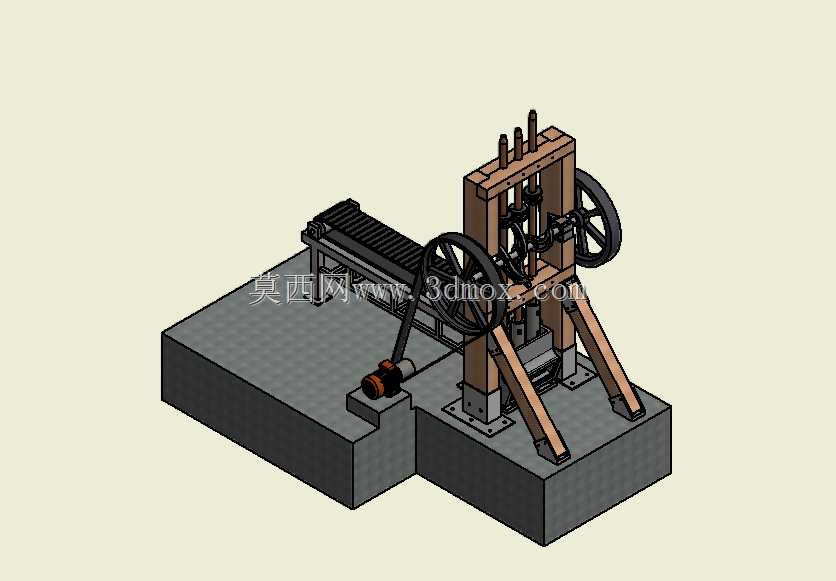

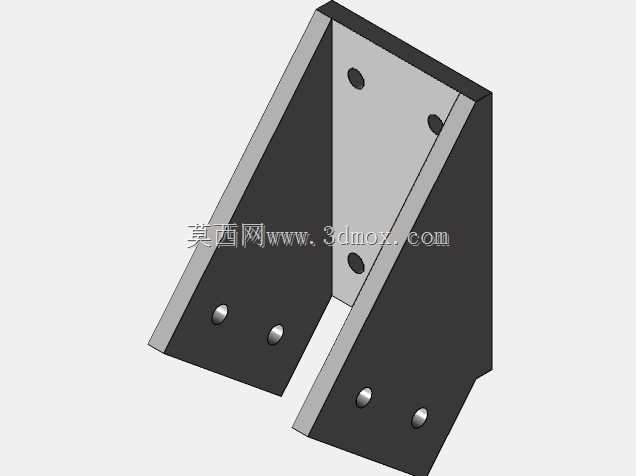

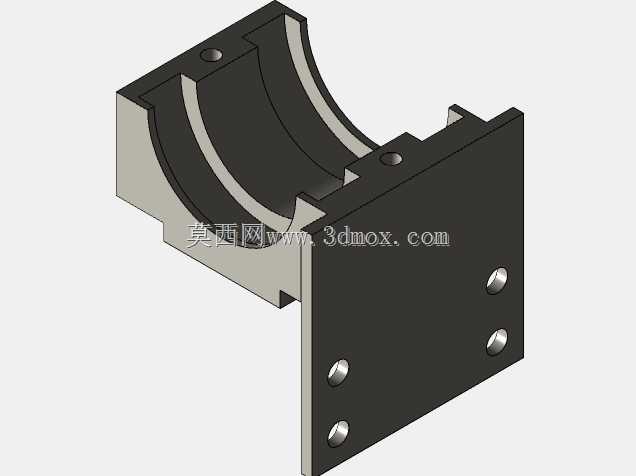

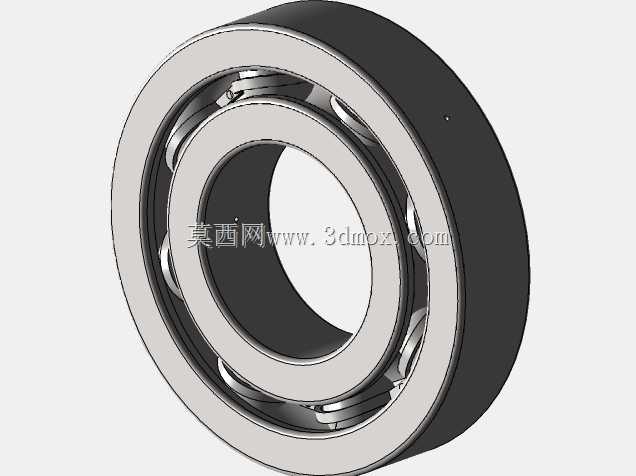

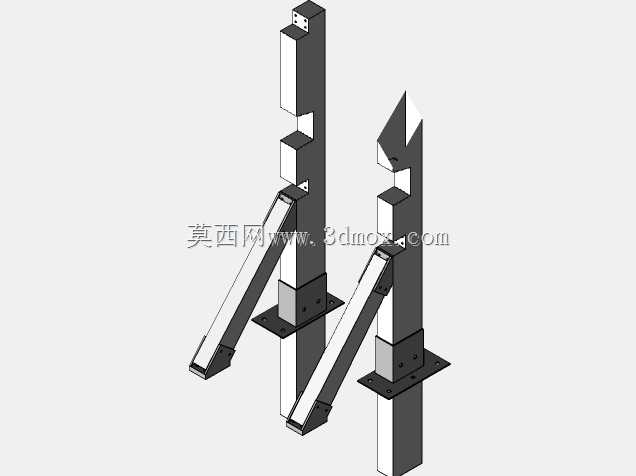

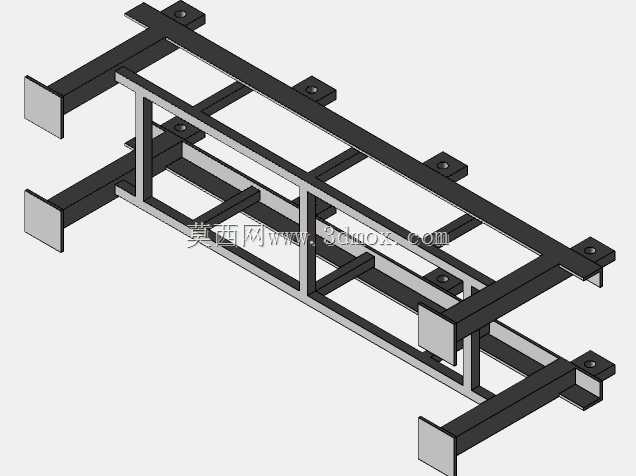

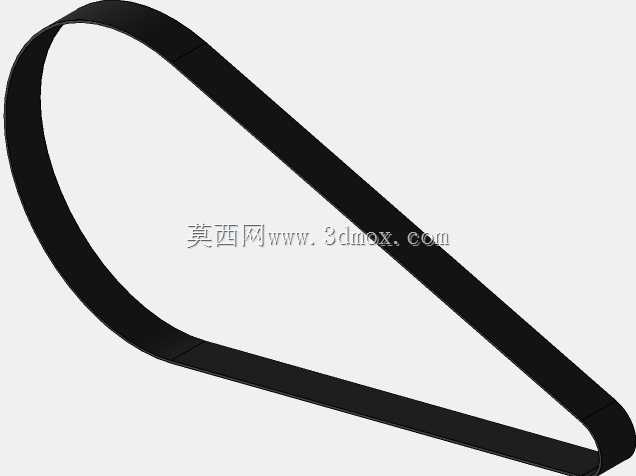

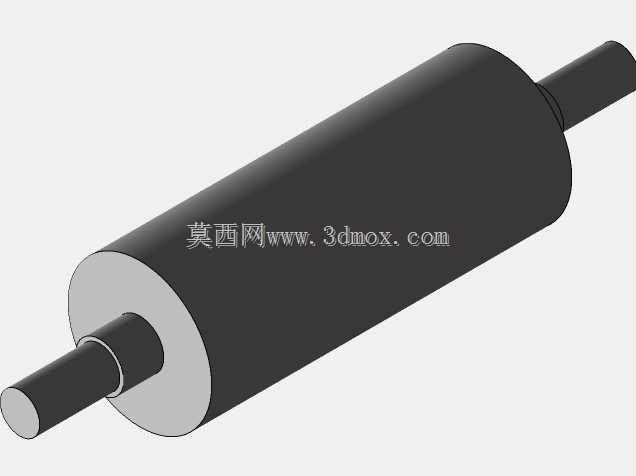

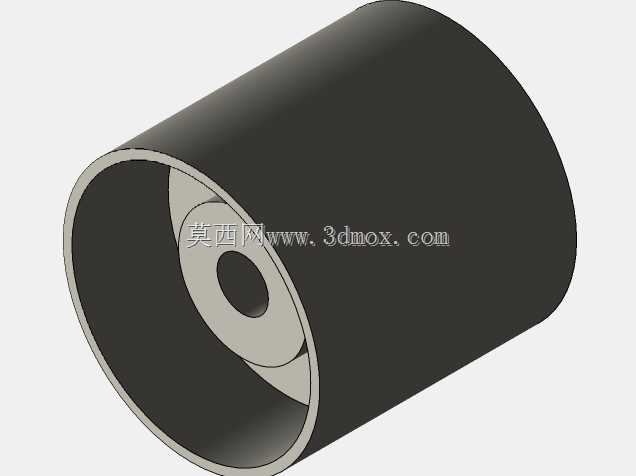

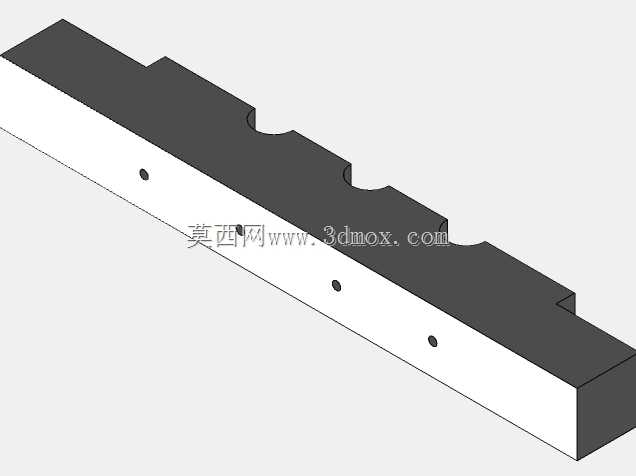

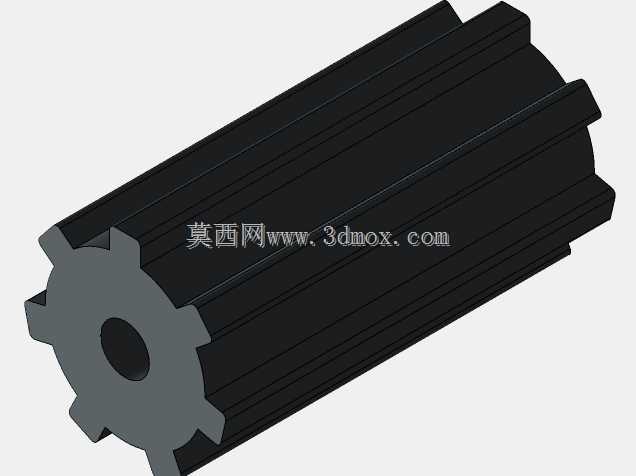

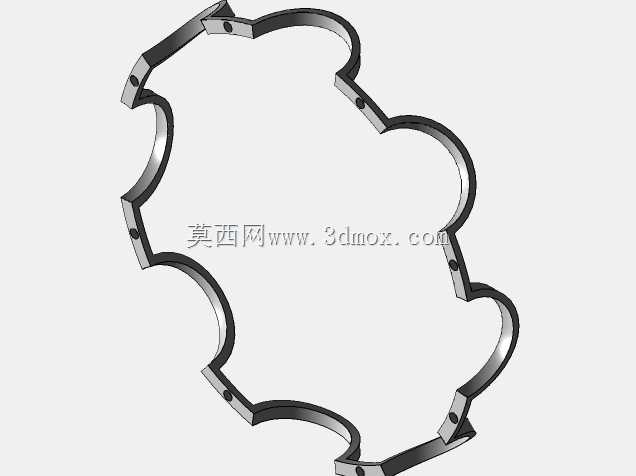

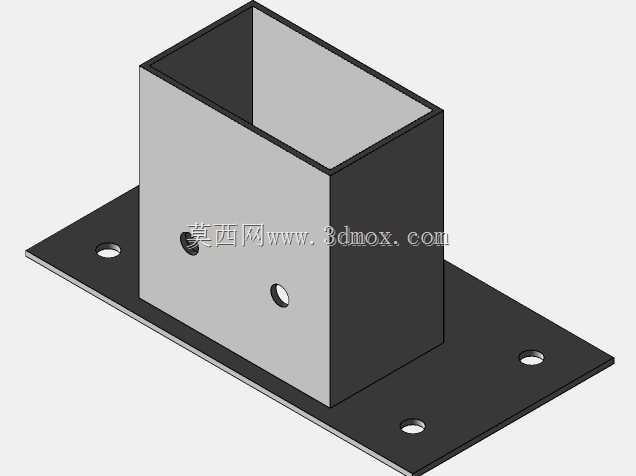

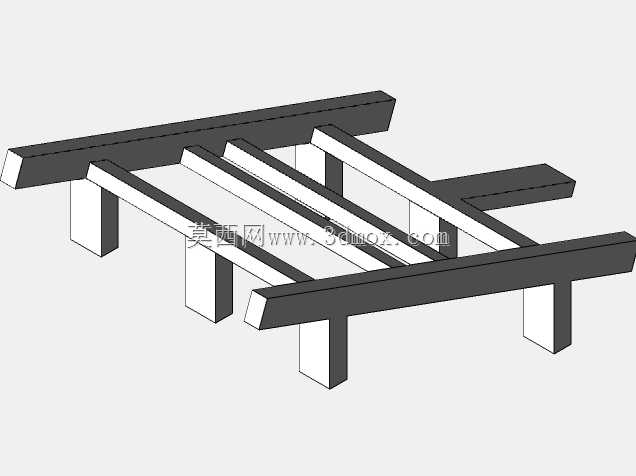

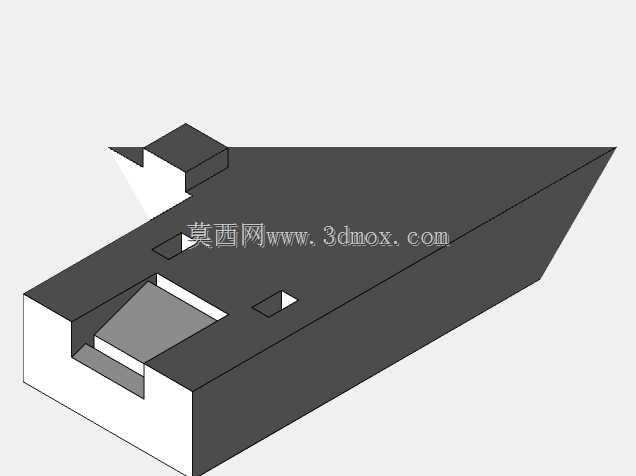

　　从结构设计层面看，整套设备采用分体式基座设计，主机架采用实木与钢结构混合支撑结构，既保证了冲击作业时的结构刚性，又能通过木质构件吸收部分冲击振动，降低设备运行时的共振传递，无需额外做厚重的混凝土减震基础，安装时仅需将基座找平固定在硬化地面即可，基座底部预留了地脚螺栓安装孔位，可适配不同场地的安装固定需求。动力输入侧采用大直径带轮搭配V带传动，可适配不同转速的动力源，不管是电动机还是柴油机都能通过调整带轮配比匹配设备的额定工作转速，适合缺电的偏远矿场使用，带轮外侧预留了安全防护罩的安装位，可避免作业时杂物卷入传动结构。

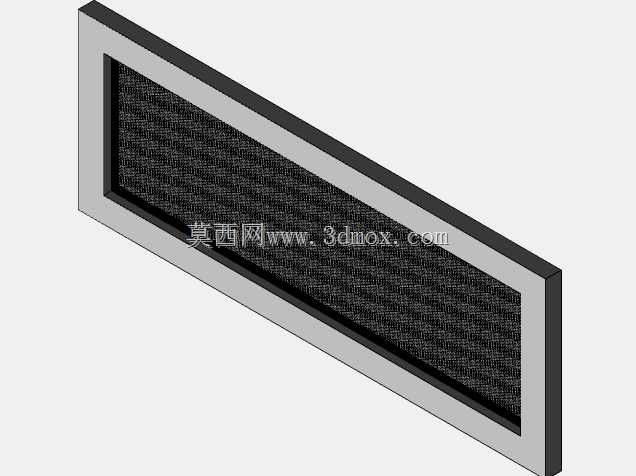

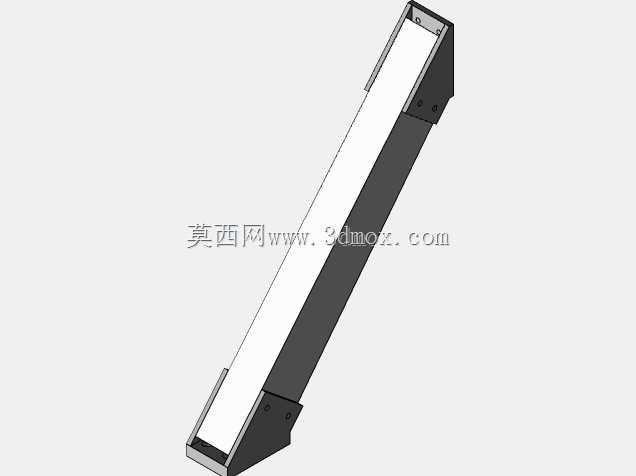

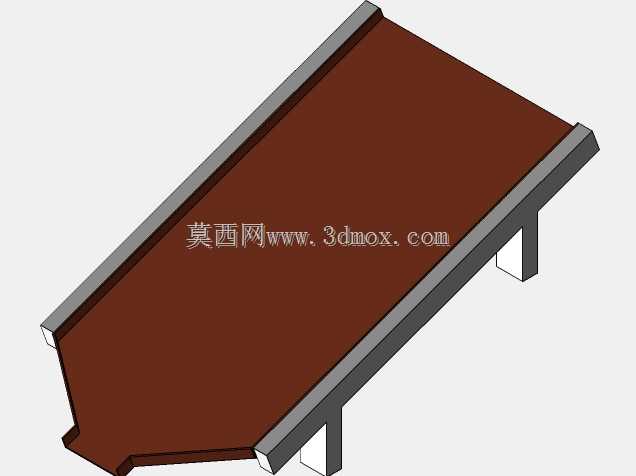

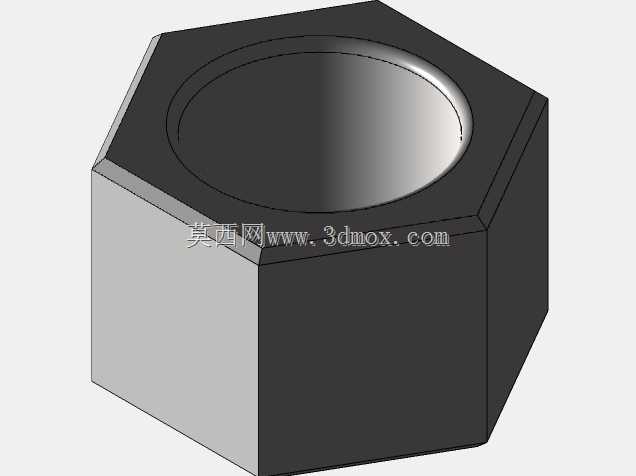

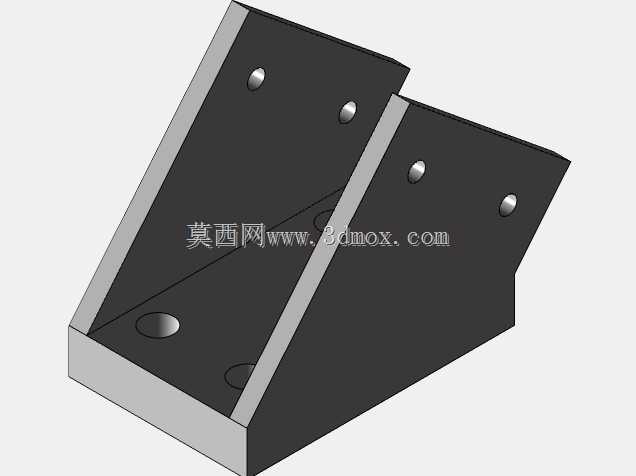

　　料槽部分采用倾斜式进料设计，进料口高度适配人工上料的作业高度，无需额外搭建上料平台，粉碎后的矿料可顺着料槽底部的筛网间隙自动排出，筛网可根据出料粒度需求快速更换，不同目数的筛网适配不同的选矿工艺要求，设备侧面预留了筛网快拆结构，更换筛网无需拆解主机结构，单人即可在十分钟内完成筛网更换作业。从安装边界来看，单台设备的占地长度不超过2.2米，宽度不超过1.2米，高度不超过2.8米，作业时的设备周边预留0.8米的操作维护空间即可，多台设备并排布置时的间距可控制在1.5米以内，适合小型选矿厂的紧凑布局需求。

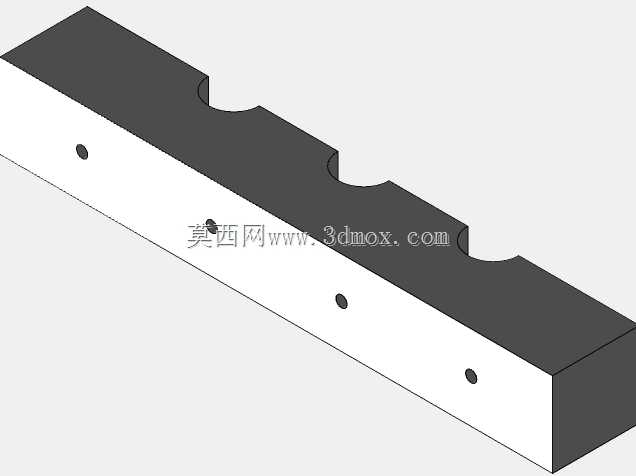

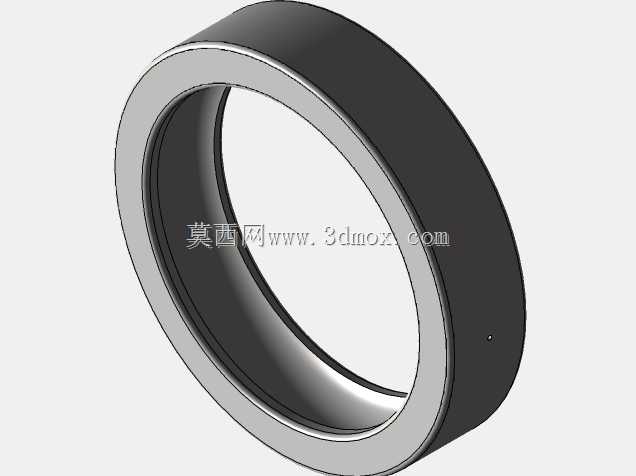

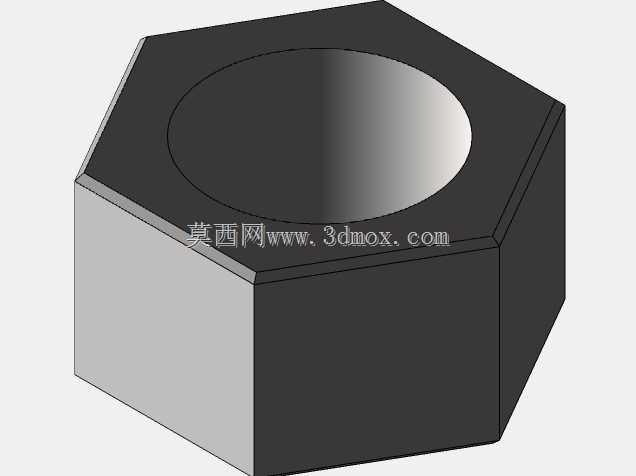

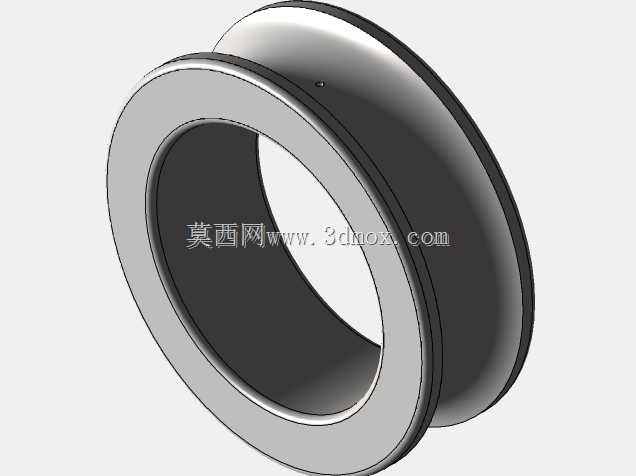

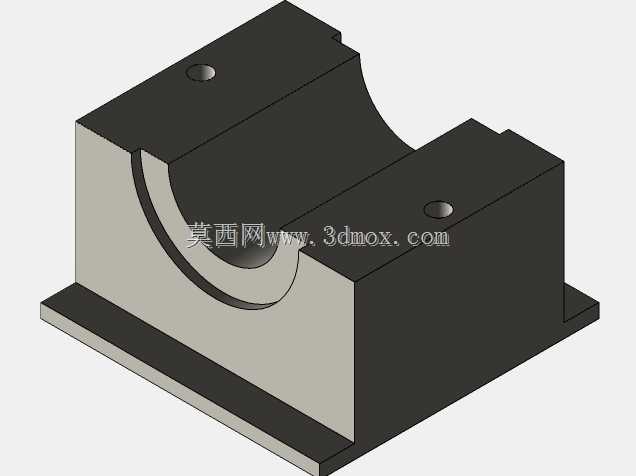

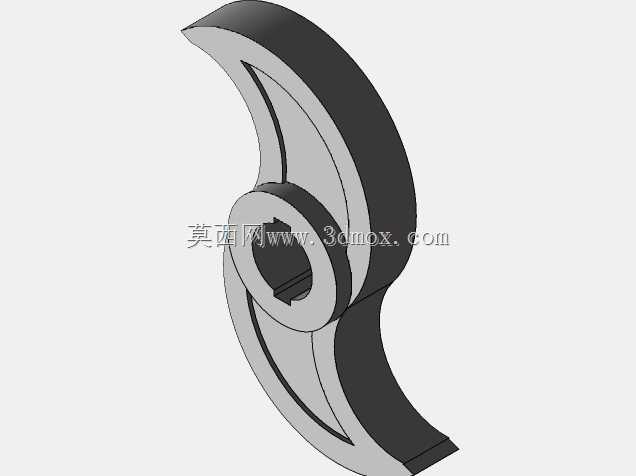

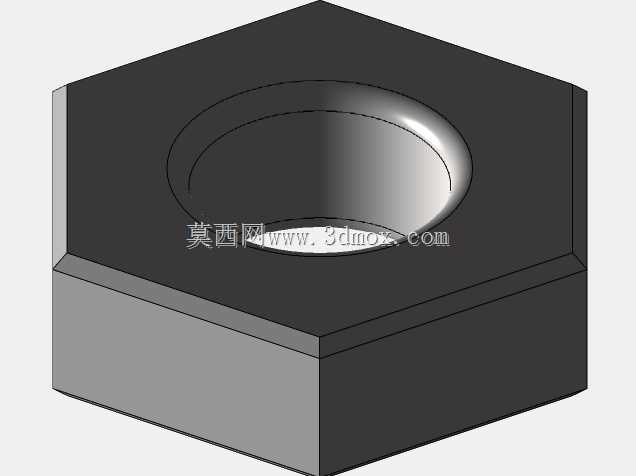

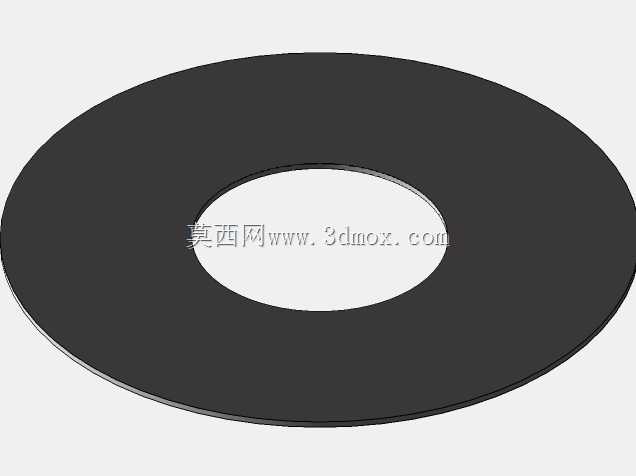

　　设备的重锤行程经过优化设计，既保证了冲击粉碎的足够力度，又避免了行程过大导致的设备晃动，重锤与导轨之间采用耐磨衬套结构，衬套磨损后可单独更换，无需更换整个导轨构件，降低后期维护成本。设备的所有转动铰接点都预留了润滑注油孔，日常维护仅需定期加注润滑脂即可，无需复杂的保养流程，适合非专业运维人员的日常操作。从作业适配性来看，该设备不仅可以处理金矿石料，也可适配其他中等硬度矿石的粉碎作业，针对含泥量较高的矿料，可在料槽位置加装喷淋水管，实现湿法粉碎作业，避免干粉碎时的粉尘污染，喷淋水的流量可通过阀门独立调节，适配不同含泥量矿料的作业需求。整套结构的三维建模过程中，对所有运动构件做了干涉检查，确保重锤往复运动、带轮转动、连杆摆动过程中不会出现结构干涉，同时对关键受力构件做了强度校核，保证连续作业时的结构可靠性，设备的所有连接紧固件都采用标准件，方便后期维修更换，无需定制特殊配件。
