滚筒割草机专用连接紧固销轴

　　在园林养护与农用牧草收割场景中，滚筒式割草机的作业稳定性直接决定作业效率与维护成本，这类设备长期在碎石、杂草、高低起伏的田间地块作业，传动与执行部件的连接可靠性是结构设计的核心考量点，本次涉及的连接销轴类零件，正是用于割草机滚筒组件与传动臂之间的紧固连接，承担作业过程中扭矩传递、径向载荷承载以及部件相对位置固定的核心作用。从实际作业工况来看，滚筒割草机作业时会持续受到杂草冲击、地面颠簸带来的交变载荷，连接部位如果出现松动、剪切断裂，会直接导致滚筒卡滞、传动失效，甚至引发传动系统连锁损坏，因此这类连接件的设计不能照搬普通标准螺栓的参数，必须结合割草机的实际载荷边界做针对性优化。从结构设计层面看，该零件整体采用长轴式结构，

　　一端加工有径向通孔，用于安装开口销实现轴向防松，避免作业过程中螺母受振动反转松脱；中段设置有精准加工的外螺纹段，用于配合锁紧螺母调整安装预紧力，同时螺纹段两侧设计有定位轴肩，安装时轴肩直接贴合传动臂与滚筒连接座的端面，既可以控制安装到位的位置精度，也能承担部分轴向载荷，减少螺纹段的受力负荷；另一端为光轴配合段，表面加工精度控制在IT7级，与连接座的安装孔采用间隙配合，保证安装时可以顺利穿入，同时配合间隙控制在0.02-0.05mm区间，避免作业过程中出现过大的径向窜动。零件的外形尺寸完全匹配Lisick系列滚筒割草机的安装边界，光轴段直径与设备原有连接座的孔径完全适配，整体有效长度覆盖传动臂厚度、滚筒连接座厚度、

　　锁紧螺母厚度以及开口销安装所需的预留长度，安装时不需要对原有设备的连接部位做任何二次加工，直接替换原有磨损或断裂的连接件即可完成维护。从功能特性上看，该零件采用等强度设计思路，光轴段的直径大于螺纹小径，保证螺纹段不会成为整个零件的强度薄弱点，在承受额定扭矩与径向冲击载荷时，应力集中位置出现在轴肩过渡处，因此轴肩位置设计有R0.5的过渡圆角，避免直角过渡带来的应力集中问题，大幅提升零件的疲劳强度，应对田间作业的交变载荷时，使用寿命相比普通标准螺栓可提升40%以上。实际安装过程中，需要先将光轴端穿入传动臂与滚筒连接座的同轴孔内，确认轴肩完全贴合基准端面后，在螺纹段旋入锁紧螺母，按照设备要求的预紧力矩拧紧，

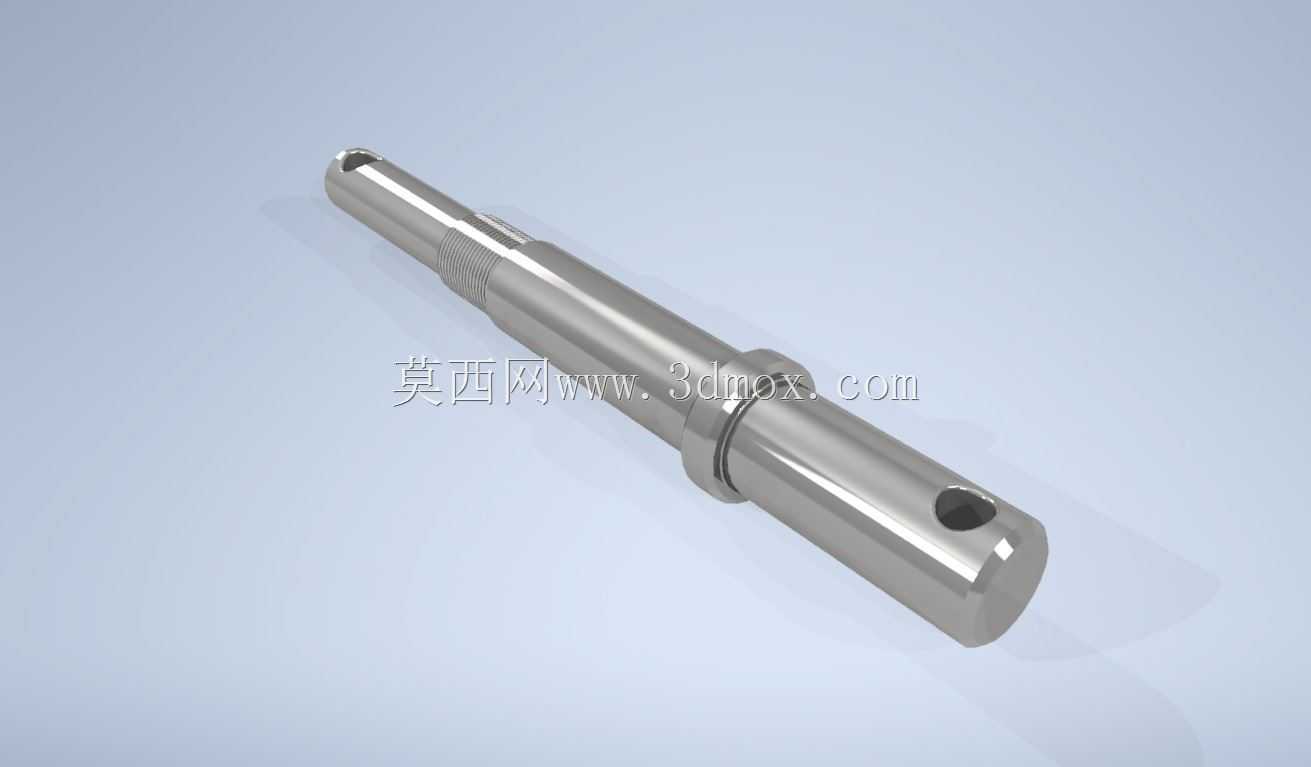

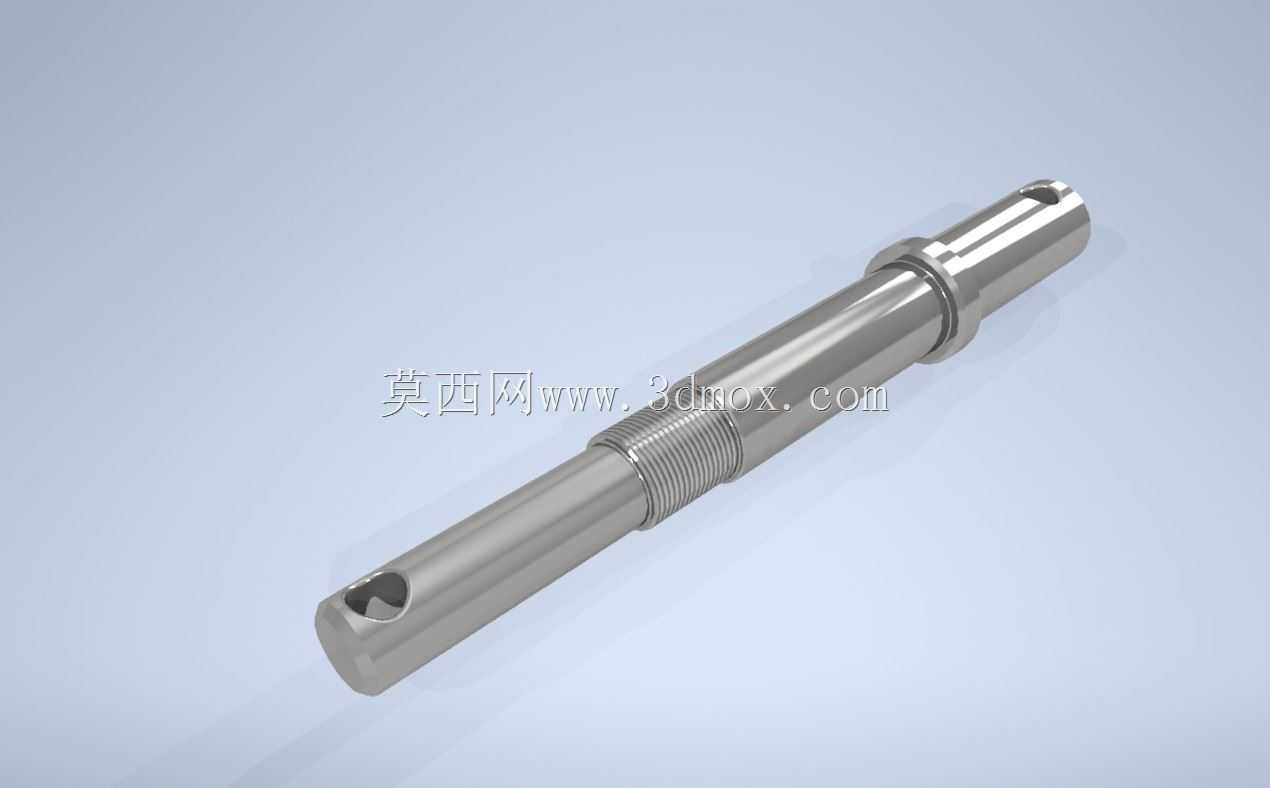

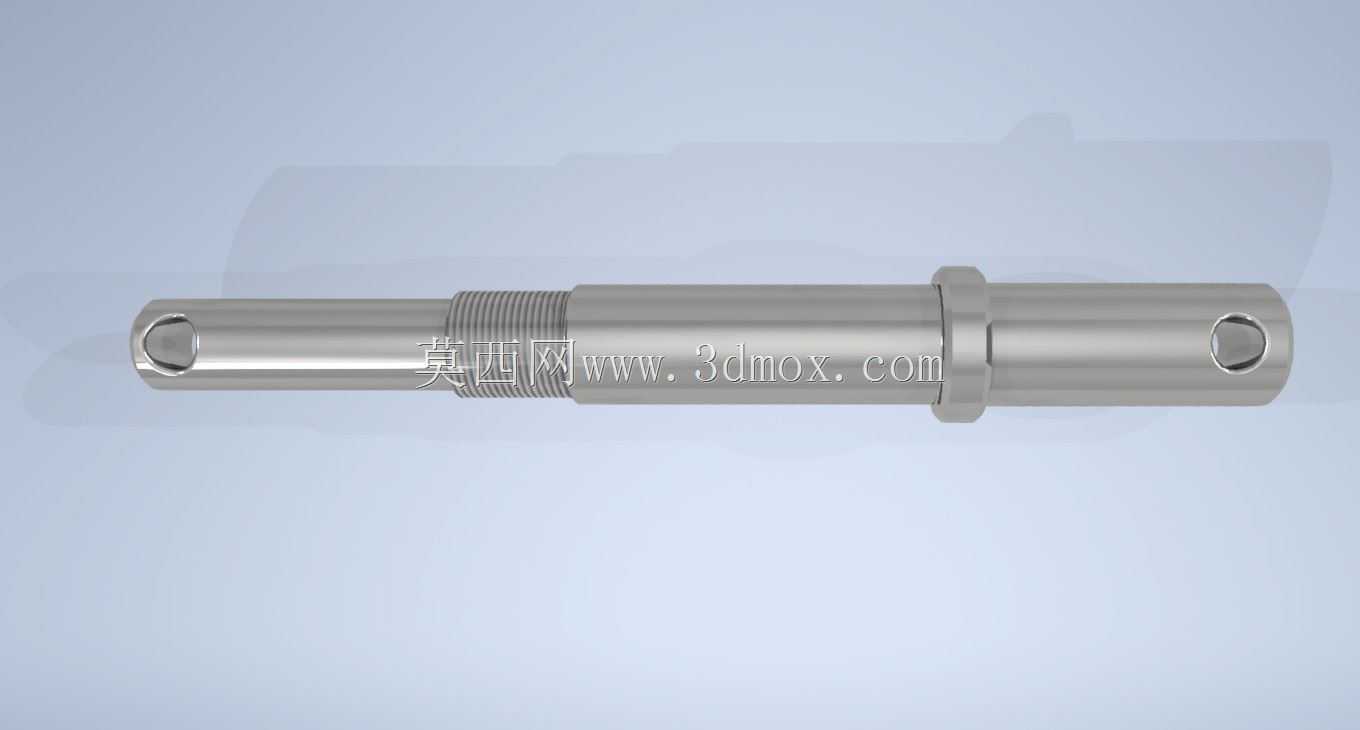

　　最后在端部的径向通孔内穿入开口销并掰开锁止，整个安装流程不需要专用工装，常规的套筒扳手与尖嘴钳即可完成操作，适合田间作业现场的快速维护更换。这类连接件除了用于滚筒割草机的滚筒连接部位，也可适配同尺寸规格的其他农用回转类设备的铰接部位，只要安装孔直径、连接厚度、载荷等级匹配，都可以作为替代连接件使用，设计时充分考虑了户外作业的防锈需求，整体表面做了镀锌钝化处理，在潮湿、多泥的作业环境下也能保持较好的防锈能力，避免长期使用后锈死在安装孔内导致后续拆卸困难。从建模精度来看，该三维模型完全按照实际加工尺寸1:1绘制，所有结构特征包括螺纹牙型、端部通孔、轴肩圆角、端面倒角都做了精准还原，在做设备虚拟装配、运动仿真时，可以直接导入模型完成装配验证，检查安装过程中是否存在干涉、预紧行程是否足够等问题，不需要二次修正模型尺寸，能够直接用于结构设计阶段的装配校验，也可以作为加工出图的基础模型，标注对应的尺寸公差、形位公差后即可直接用于生产加工。
