拖拉机挂载式深耕底土作业机具结构

　　这款挂载式底土作业机具，核心服务于农田耕整环节的深层土壤改良需求，适配常规大马力拖拉机后三点悬挂接口，安装时需保证机架上平面与拖拉机悬挂提升臂处于水平状态，作业状态下整机横向作业幅宽覆盖2.2米至2.6米区间，纵向安装尺寸控制在1.1米内，可适配多数垄作、平作农田的作业边界要求，不会出现超出拖拉机轮距刮蹭田埂的问题。从实际作业场景来看，该机具主要配合犁耕、圆盘耙作业或旋耕工序后使用，解决常规耕整设备作业深度不足、犁底层板结的问题，作业深度可稳定达到30厘米至45厘米，能够在不打乱表层熟土结构的前提下，松动犁底层以下的紧实土壤，同时切断土壤毛细管减少深层水分蒸发，还能破碎板结土块提升土壤孔隙度，为作物根系深扎创造适宜的土壤环境。

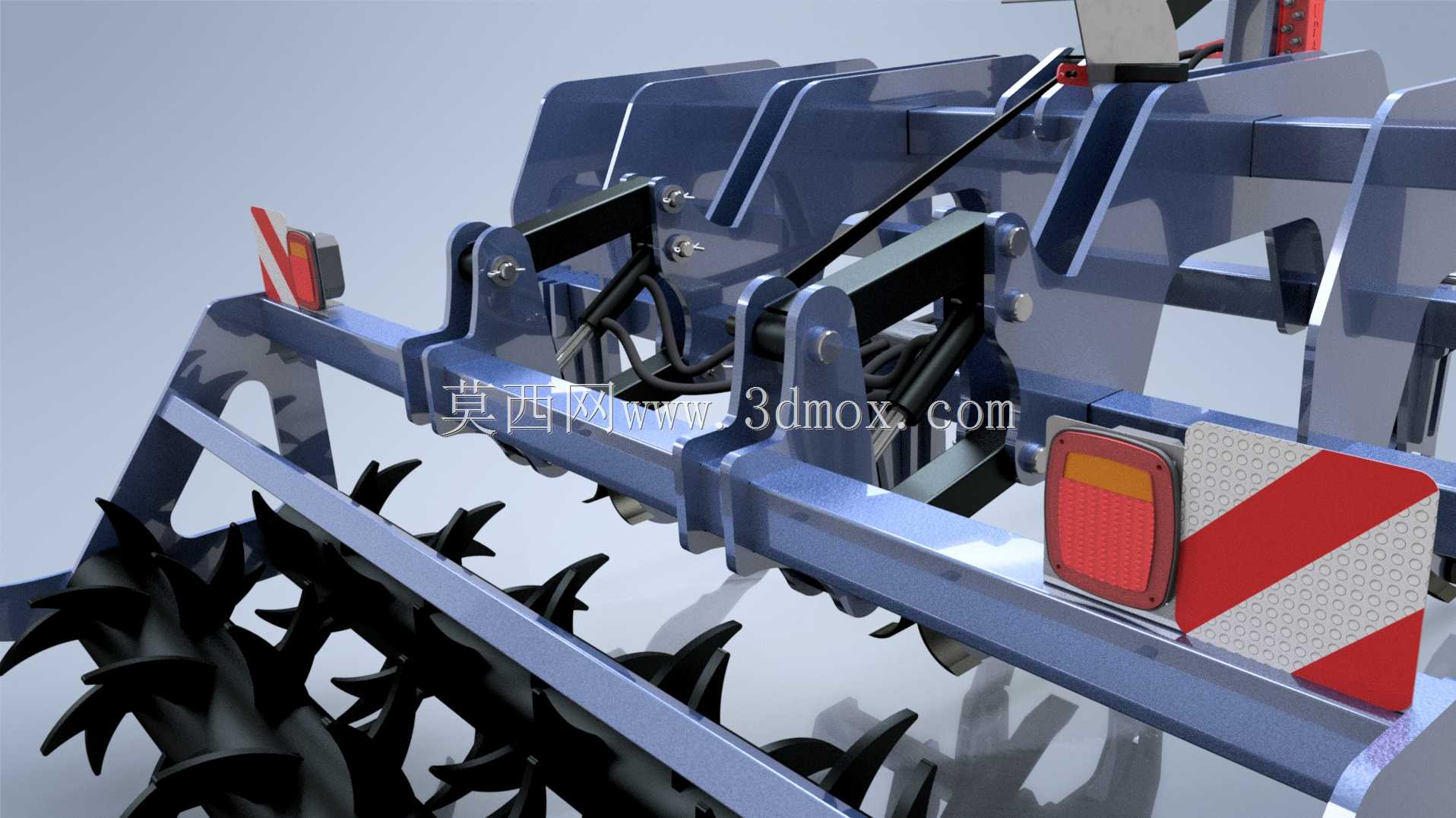

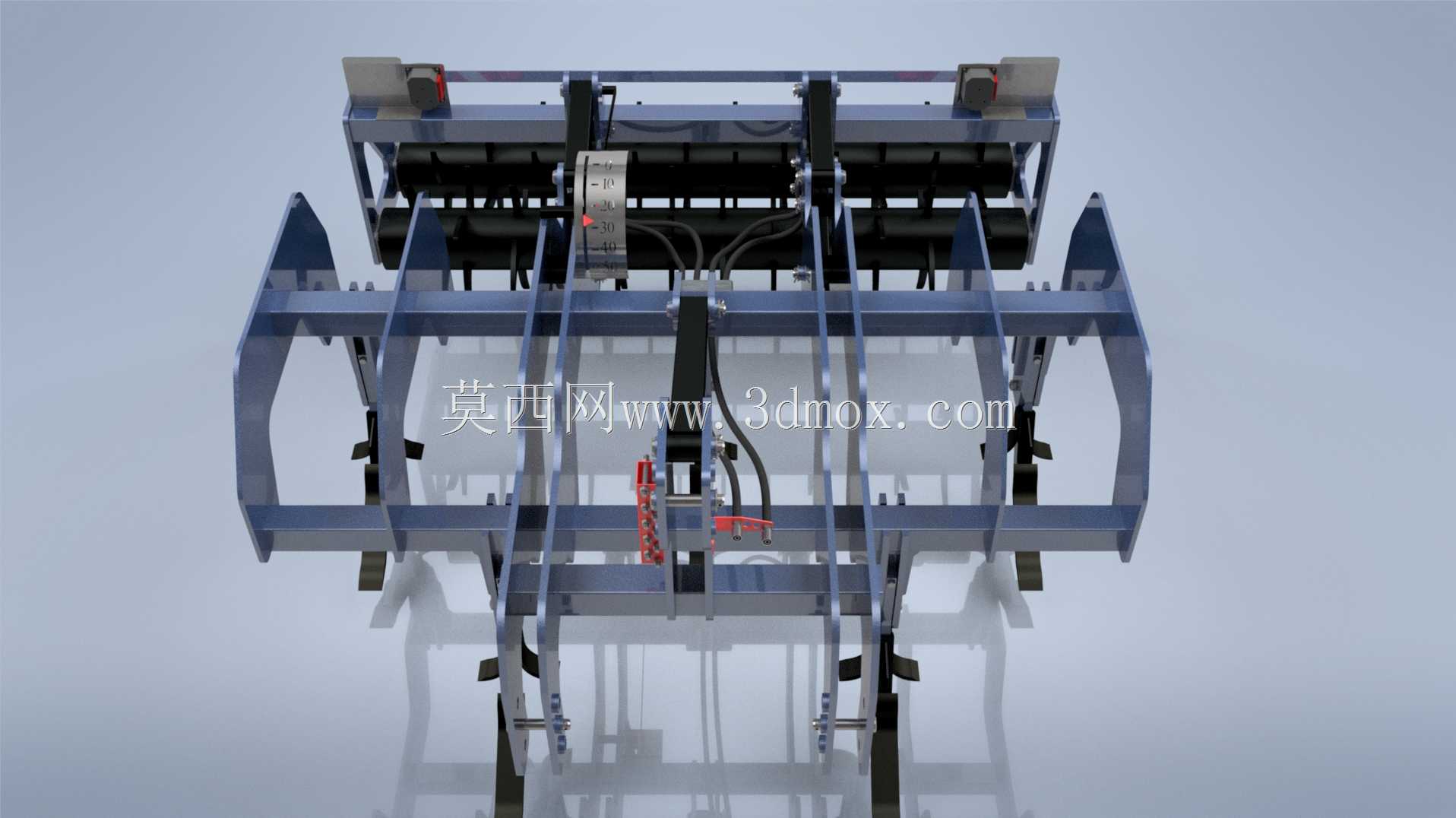

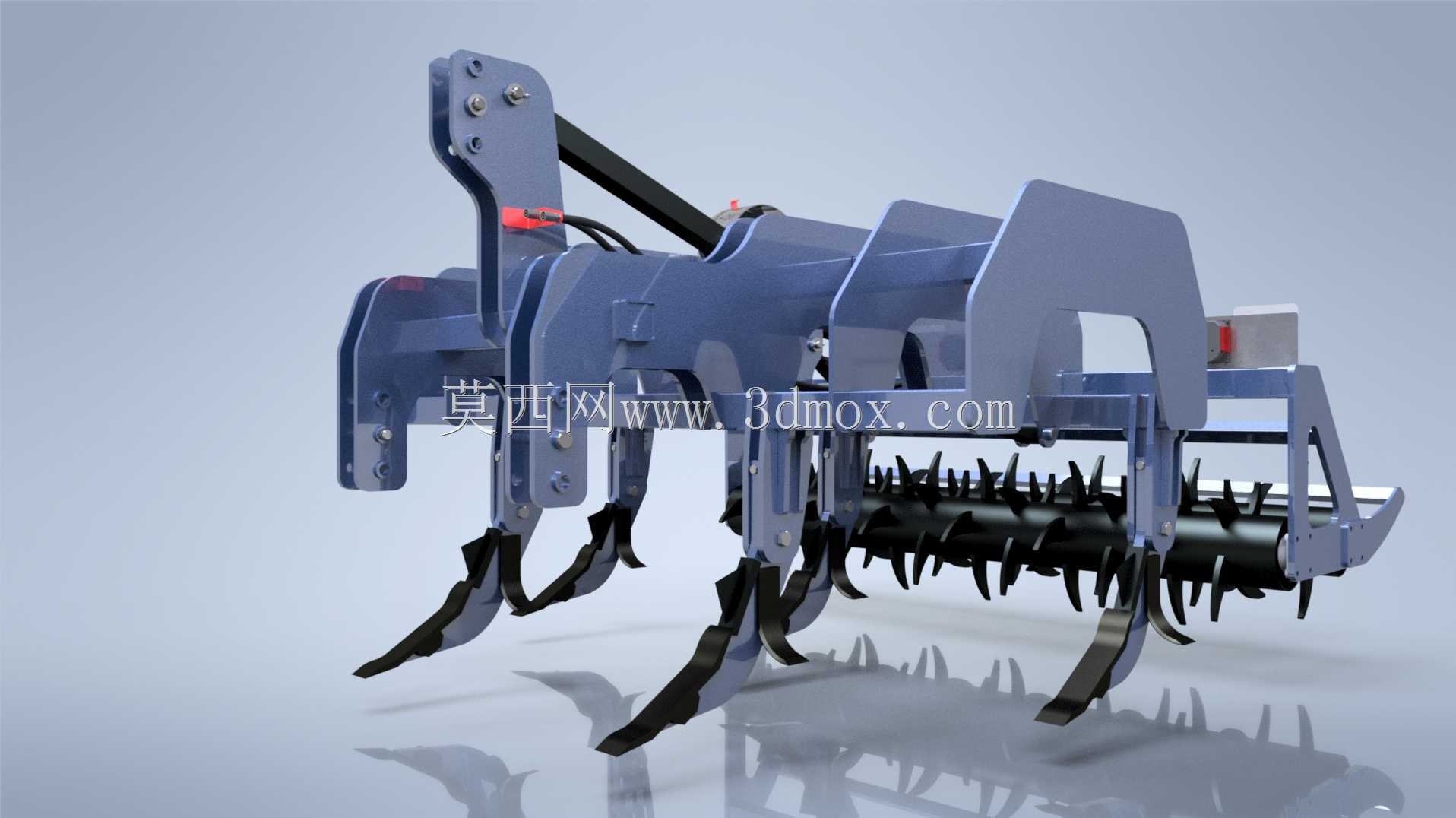

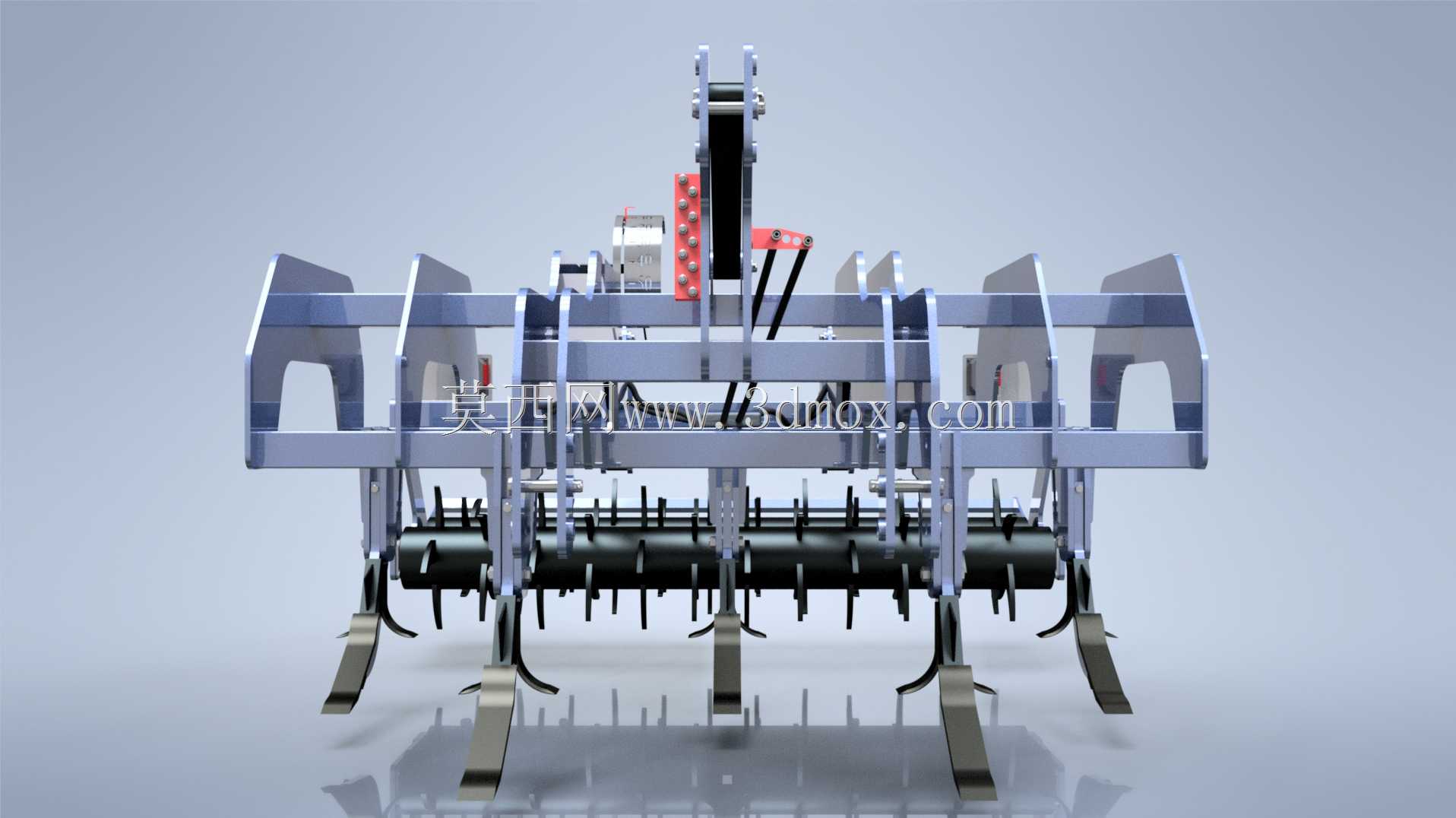

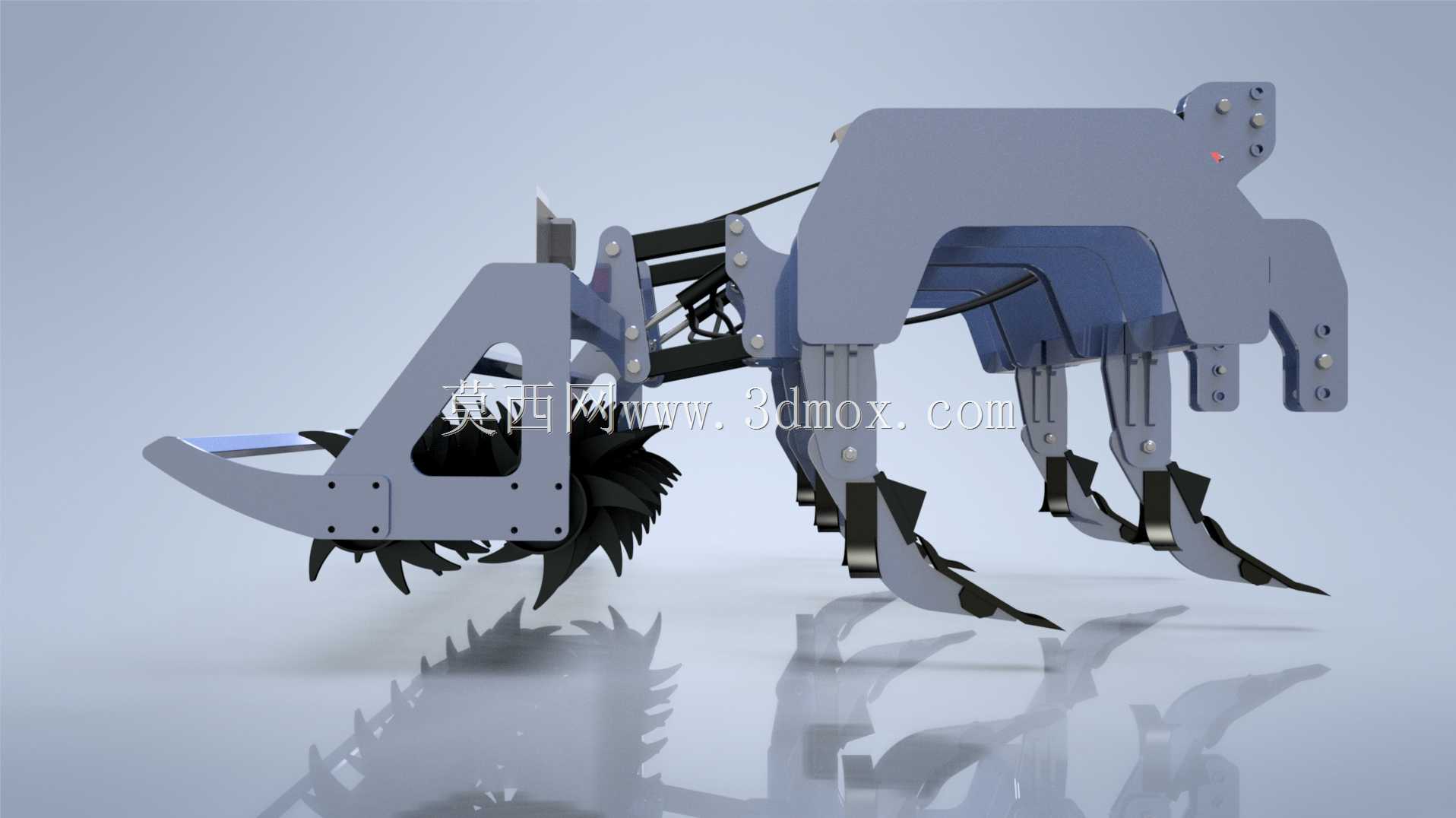

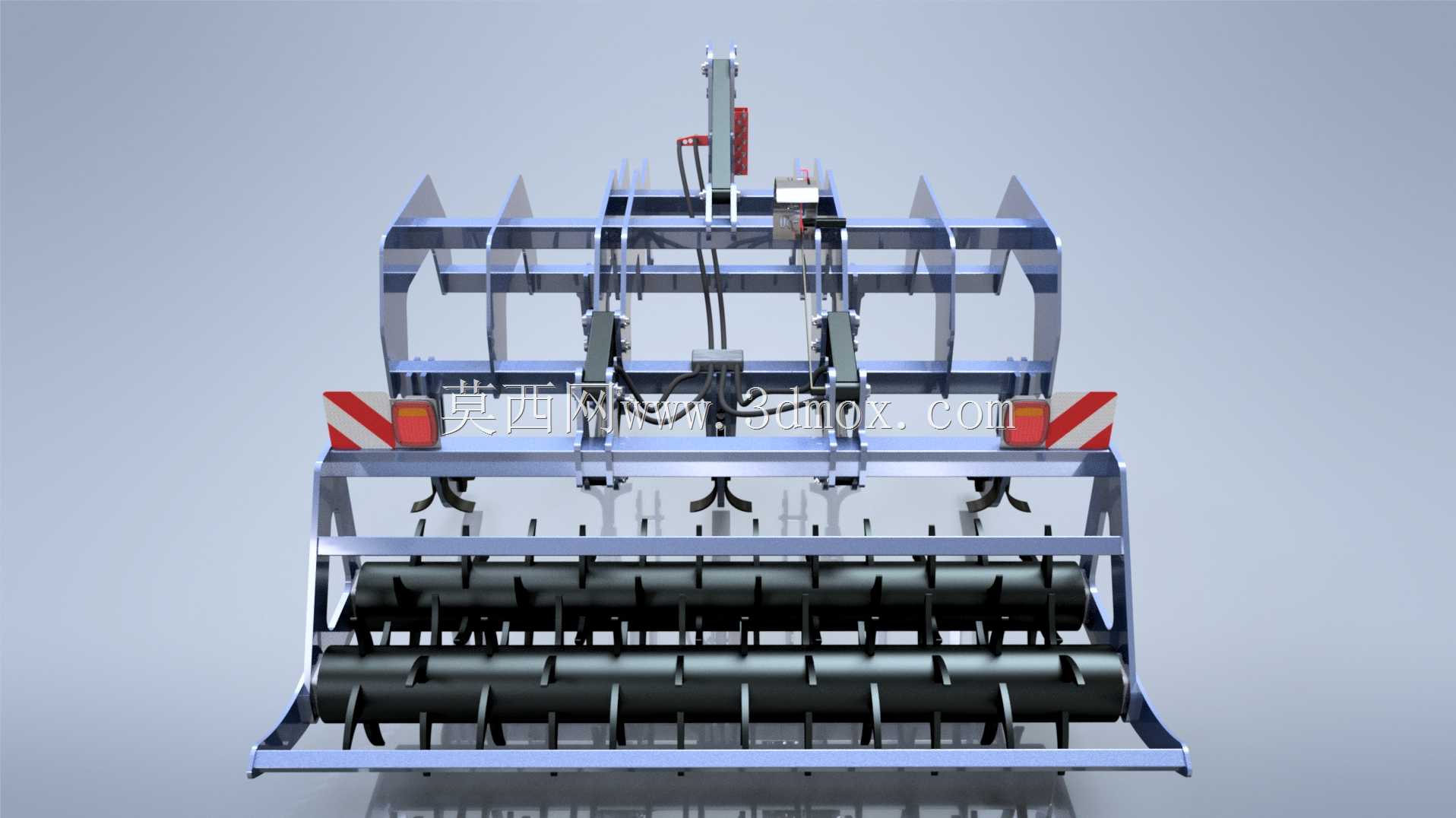

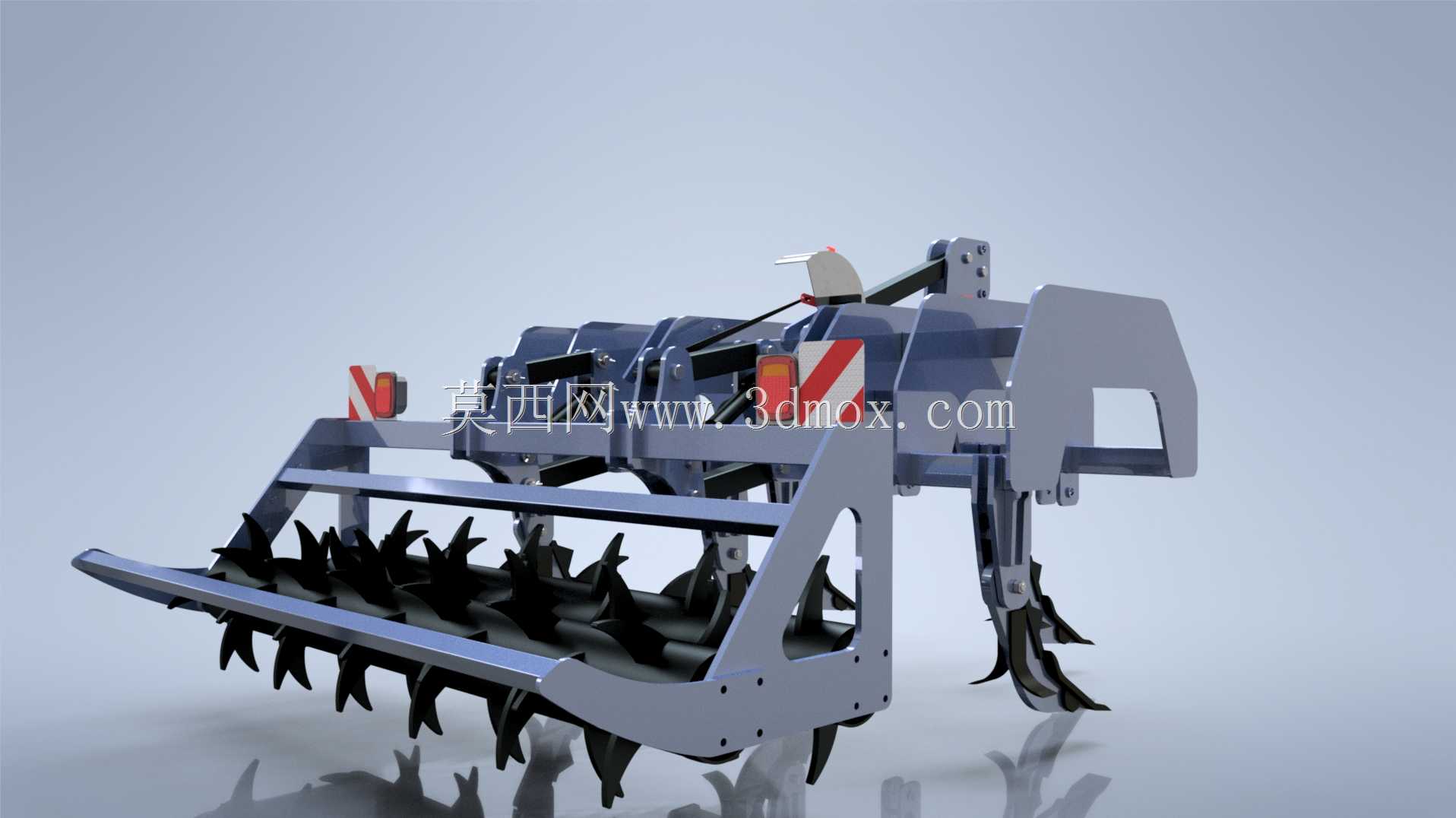

　　结构设计上，前端的多组弯形深松铲采用高强度耐磨钢材质，铲柄带有弧形入土角设计，入土时可减少土壤阻力，降低拖拉机牵引负荷，铲尖部位做了加厚耐磨处理，可应对含砾石的黏重土壤作业场景，减少作业过程中的磨损更换频次。深松铲后方配套的辊式碎土部件，表面排布多组弧形碎土齿，作业时随机具前进被动转动，可将深松铲带出的深层大土块即时破碎，同时对表层土壤做轻度整平处理，省去后续单独碎土整平的作业工序。机架主体采用矩形钢管焊接成型，关键受力部位做了加强筋补强处理，悬挂连接点采用加厚钢板铰接，可承受大负荷作业下的交变载荷，避免长期作业出现机架变形、连接点开裂的问题。液压管路布局沿机架内侧走线，通过管卡固定，避免作业过程中被秸秆、土块刮碰损坏，

　　管路接口采用标准快插结构，与拖拉机液压输出接口可直接对接，控制碎土辊的作业深度与浮动状态，适配不同土壤质地的作业参数调整需求。整机的重心在悬挂状态下处于拖拉机后悬挂的合理承载区间，不会出现翘头问题，作业时各深松铲的间距经过优化，既保证深层土壤松动无遗漏，又不会出现重复耕作增加牵引阻力的情况，碎土辊的两端设置有限深支撑结构，可保证整个作业幅宽内的耕深一致性，避免出现局部耕深不足或过深的问题。
