巴哈赛车防滚架框架结构三维设计

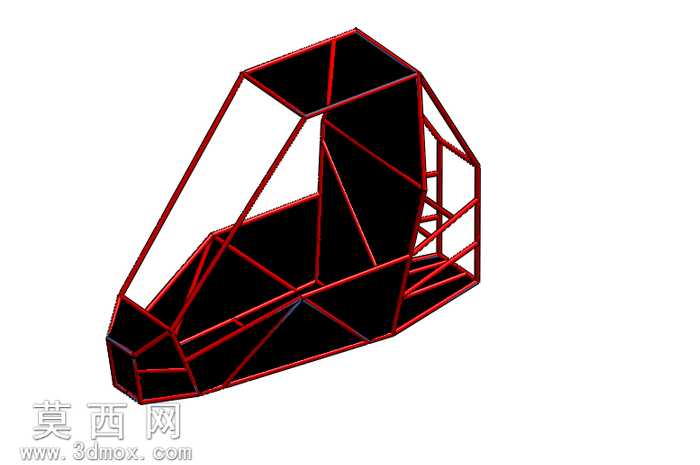

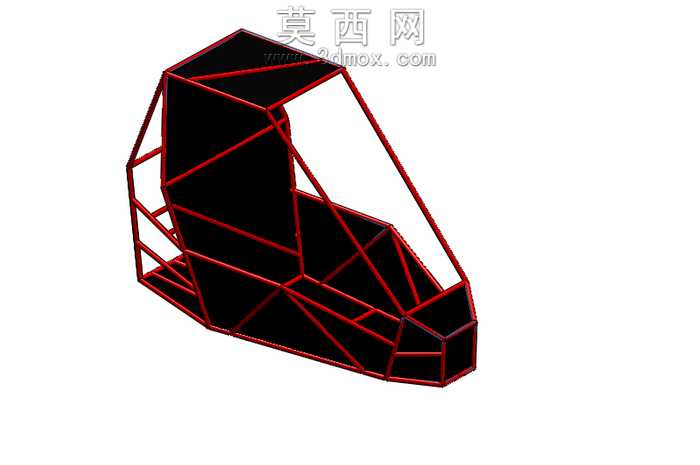

本作品为巴哈赛车防滚架的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用空间管桁架结构形式，完全遵循巴哈赛事的安全规范要求搭建整体框架。建模阶段首先确定驾驶舱的人机工程边界，以驾驶员坐姿的活动空间、操控可达范围为基础基准，依次定位主防滚环、前防滚环、侧边防撞梁、底部承力梁、斜向加强撑的关键空间点位，再通过扫掠特征生成统一管径的管状构件，所有管件衔接处均做共节点对齐处理，保证结构传力路径的连续性。材质设定上，主体管件赋予高强度合金钢材质属性，渲染阶段调整金属材质的粗糙度与反光参数，搭配哑光黑的舱体内衬材质，红黑配色清晰区分框架结构与内部封闭区域，直观呈现防滚架的空间包裹形态。结构设计层面，整体框架形成多组三角形稳定受力单元，在驾驶舱顶部、侧面、前部均设置多重传力路径，能够在车辆发生翻滚、侧向碰撞时快速分散冲击载荷，避免框架变形侵入驾驶员生存空间；底部框架做了一体化承力设计，可直接对接赛车的悬架安装点、动力总成固定位，减少额外连接结构的重量。设计过程中反复校验管件之间的干涉情况，确保所有弯管角度、衔接位置既满足结构强度要求，又预留出方向盘、座椅、安全带、操控踏板的安装空间，整体框架在保证安全冗余的前提下尽可能优化管材排布，去除非必要的冗余构件，实现强度与轻量化的平衡。渲染输出时采用等轴测视角展示整体形态，清晰呈现防滚架从车头前部到尾部主防滚环的完整轮廓，斜向加强筋的排布逻辑一目了然，能够直观体现该防滚架的结构设计合理性，可直接用于巴哈赛车车架的设计参考、结构仿真分析基础模型使用。
