倾斜屋顶分层容器海水淡化装置结构

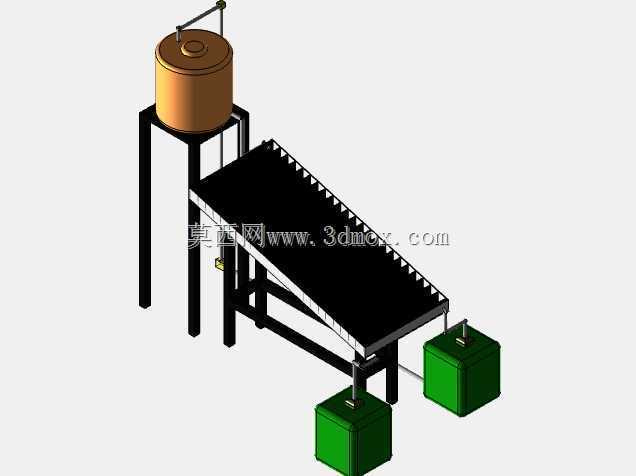

　　这套海水淡化装置采用倾斜屋顶式分层容器作为核心处理单元，整体结构包含高位储水单元、倾斜蒸发处理面、低位集水组件三个核心部分，适配海岛、沿海偏远区域、海上作业平台等缺乏集中淡水供应的场景，可独立完成海水到淡水的转化过程，无需依赖复杂的外接管网配套。从结构设计逻辑来看，高位储水罐采用立式圆柱结构，通过四根方形型钢焊接的支架架设在倾斜处理面的高端位置，储水罐底部设置均匀布水结构，可将待处理海水以薄层液膜的形式均匀分布在下方倾斜的黑色处理面板上，倾斜面板的倾角经过反复校核，既可以保证海水在重力作用下缓慢向低端流动，形成足够的蒸发停留时长，又能避免液膜分布不均出现干斑影响处理效率。倾斜面板的两侧设置挡水边结构，防止海水在流动过程中从侧边溢出，

　　面板表面做了哑光吸热处理，可最大化吸收太阳辐射热量，加速液膜中水分的蒸发过程，蒸发产生的水蒸气在倾斜面的冷凝结构上凝结后，顺着导流槽汇入低端的集水单元。两个方形的绿色集水箱分别布置在倾斜面板低端的两个出水点位，箱体采用密封结构设计，避免收集到的淡水受到二次污染，同时箱体预留了标准取水接口，可直接连接储水设施或者用水终端。安装层面，整套装置的支撑框架采用标准型钢焊接成型，所有连接点位都做了防腐处理，适配沿海高盐高湿的使用环境，设备整体的安装边界不需要额外做复杂的地基处理，只要保证安装平面水平，倾斜面板的倾角符合设计要求即可完成部署，高位储水罐的支架高度经过匹配设计，可依靠重力实现布水，不需要额外配置输送泵，降低了设备运行的能耗需求。

　　结构细节上，倾斜面板下方设置了加强筋结构，避免长期使用过程中面板受重力、风力影响出现变形，布水位置设置了流量调节结构，可根据不同区域的太阳辐射强度调整海水的布水流量，保证蒸发效率维持在最优区间，集水箱与倾斜面板的连接位置做了密封处理，防止未蒸发的浓盐水混入淡水收集系统，影响产出淡水的水质。不同于传统的反渗透海水淡化设备需要配置高压泵、过滤膜组等易损配件，这套结构完全依靠太阳能作为能量来源，没有复杂的运动部件，日常维护只需要定期清理倾斜面板上的积盐、检查各连接点位的密封情况即可，运维难度极低，非常适合缺乏专业运维人员的偏远沿海区域使用。在三维建模过程中，所有结构件的尺寸都按照实际加工比例搭建，型钢的规格、储水罐的容积、倾斜面板的长宽尺寸、集水箱的容量都做了匹配校核，各部件之间的装配间隙符合实际安装要求，没有出现干涉问题，可直接作为结构优化、样机加工的参考模型使用，也可用于相关水处理设备的方案展示、结构教学场景。
