工业管道测压用径向压力表结构设计

在工业流体输送管网、液压动力回路、气动控制系统以及各类承压设备的运行监测场景中，压力参数的实时采集是保障系统稳定运行、规避超压泄漏风险的核心环节，这款径向安装式压力表的结构设计，正是围绕这类工业现场的实际测压需求完成的三维建模还原。从实际使用场景来看，这类压力表常被安装在化工流体输送管线的分支测压点、液压站的出油回路端、空压系统的储气罐接口、水处理设备的加压管路位置，用来直观反馈管路内部的介质实时压力，帮助运维人员快速判断系统运行负载是否处于设计区间，避免因压力异常波动引发的管路爆管、密封件失效、设备过载损坏等问题。

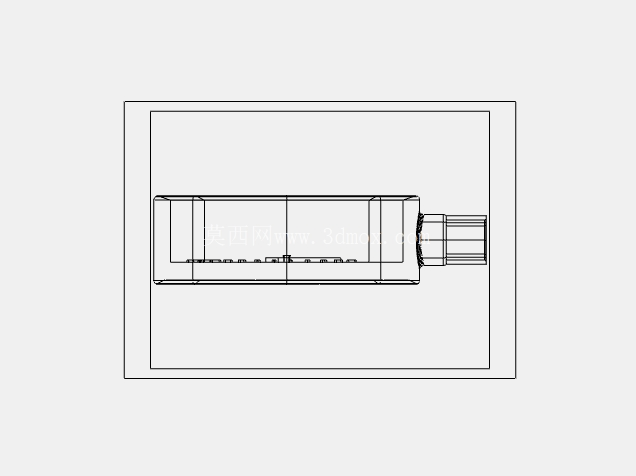

从结构设计思路来看，建模过程中优先还原了产品的装配逻辑与安装边界，整体采用径向引压的结构布局，引压接头从表体侧下方伸出，适配现场管路侧装的安装需求，无需额外加装转角接头即可完成与管路测压口的对接，能有效压缩现场安装的空间占用。表体主体采用圆柱形外壳结构，外壳壁厚按照工业仪表的防护等级要求做了等比例还原，可抵御现场常见的轻微磕碰、粉尘飞溅影响，内部预留的机芯安装腔室，可容纳弹簧管、传动放大机构、指针转轴等核心测压组件，建模时严格按照实际装配间隙预留了内部组件的活动空间，避免虚拟装配时出现组件干涉问题。

在功能特性的还原上，模型完整呈现了压力表的核心结构组成：前端的透明表蒙区域预留了刻度盘与指针的安装位，刻度盘的可视范围覆盖常规工业测压的全量程区间，运维人员在现场1-2米的观测距离内即可清晰读取压力数值；引压接头部分采用标准管螺纹结构设计，建模时还原了螺纹的标准牙型与有效旋合长度，可保证与管路测压口连接后的密封可靠性，避免介质从连接位置渗漏；表体尾部的泄压结构也做了细节还原，当表内弹簧管出现意外破损泄漏时，泄压结构可及时将表内高压介质导出，避免表蒙因内部压力积聚爆裂伤人。

从外形尺寸与安装边界来看，这款压力表的表体外径按照工业常用的DN100径向压力表尺寸做了等比例建模，整体轴向长度从表蒙前端到引压接头末端的尺寸，适配现场常见的管路安装间距，安装时仅需在管路测压位置预留对应直径的操作空间即可完成固定，无需对周边管路做额外改造。建模过程中对各个装配部件的配合公差做了模拟还原，比如表蒙与外壳的卡合位置、引压接头与表体的焊接/螺纹连接位置、后盖与外壳的密封配合位置，都按照实际生产中的装配要求预留了合理的配合余量，既可以作为生产加工前的结构验证模型，也可以用于工业管路系统的整体装配仿真，校验压力表安装后与周边阀门、管路、支架的空间干涉情况。

不同于实验室用的精密测压表，这款工业用压力表的结构设计更侧重现场使用的耐用性与安装便捷性，外壳结构做了加强筋细节的还原，可在一定程度上抵御现场的振动影响，避免内部传动机构因长期振动出现指针偏移、测量失准的问题；引压通道的内径尺寸按照常规测压介质的流动性要求设计，既可以保证压力传递的响应速度，也能避免介质中的细小杂质堵塞引压通道，影响测量准确性。在三维建模过程中，所有结构特征都采用参数化建模方式完成，各个尺寸参数可根据实际使用的量程、安装场景做快速调整，比如更换不同长度的引压接头、调整表体直径适配不同的安装空间、修改尾部结构适配不同的防护要求，能够为不同场景下的压力表选型、结构改型提供基础的三维模型参考。
