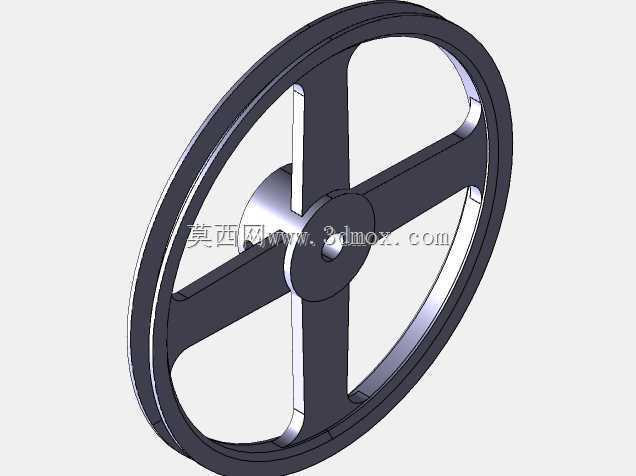

12英寸B型V带铸铁传动滑轮结构

　　在常规工业传动场景中，带传动是应用范围极广的动力传递形式，这类12英寸规格的B型V带铸铁滑轮，主要适配中小功率的动力传输工况，常见于小型农机、轻工输送设备、普通机床辅机传动系统中，依靠V带与轮槽的楔形摩擦实现动力从主动端到从动端的平稳传递，相比平带传动能提供更大的摩擦力，传动比更稳定，同时具备一定的过载缓冲能力，当负载超出额定阈值时V带会在轮槽内产生微量打滑，避免刚性传动下的部件过载损坏。从结构设计逻辑来看，该滑轮采用十字形辐板结构而非实心轮体，核心考量是在保证轮体结构强度、满足额定扭矩传递要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低设备启动阶段的动力损耗，同时十字辐板的结构对称性好，铸造过程中铸件各部位冷却收缩更均匀，

　　能有效减少铸造内应力，降低成品的变形、开裂概率，相比三辐条结构，十字辐板的动平衡性能更优，在额定转速下运行时的径向跳动量更小，能减少带传动过程中的皮带抖动、异响问题，延长V带的实际使用寿命。轮缘部分的V型槽严格匹配B型V带的截面尺寸，槽角、槽深、槽面粗糙度都经过针对性设计，保证V带嵌入轮槽后侧面与槽壁充分贴合，接触面积均匀，避免局部应力集中导致的皮带异常磨损；轮毂部分的中心孔为安装基准面，孔的尺寸公差、圆柱度都按照常规传动件的安装要求设计，可适配标准直径的传动轴，轮毂与辐板的过渡位置设置了铸造圆角，避免应力集中导致的轮毂根部断裂问题，轮体所有非加工面保留铸造后的自然表面，加工面集中在中心安装孔、轮槽工作面，

　　在满足使用精度要求的前提下控制加工成本，适配批量生产的需求。从安装边界来看，12英寸的轮体外径决定了其传动中心距的适配范围，安装时需要保证主动轮与从动轮的端面共面，偏差控制在允许范围内，避免皮带偏磨；轮体的轴向宽度适配单根B型V带的安装需求，若需要更大的传动功率，可在同规格基础上拓展多槽结构，但该单槽结构更适合小功率、安装空间紧凑的传动场景。在实际选型过程中，需要结合传动比要求、电机额定转速、传递功率大小匹配对应的轮径，12英寸的规格通常作为从动轮使用，搭配小直径主动轮实现减速传动，在小型粮食加工设备、庭院式农机、车间轻型输送线的传动系统中，这类铸铁滑轮的应用占比很高，铸铁材质本身具备良好的耐磨性与减震性，相比钢制冲压带轮，

　　铸铁的减震特性能吸收传动过程中的部分振动，降低设备运行的整体噪音，且铸造工艺成熟，生产成本更低，适合批量配套使用。建模过程中需要重点关注轮槽的截面参数准确性，因为V带轮的槽型尺寸直接影响与皮带的配合精度，若槽角偏差过大，会导致皮带嵌入深度异常，要么出现打滑丢转，要么出现皮带过度挤压发热的问题；辐板与轮缘、轮毂的连接位置的圆角处理也需要符合铸造工艺要求，避免出现尖角结构导致的铸造缺陷，同时转动部分的质量分布要对称，为后续的动平衡校正预留足够的加工余量，保证成品轮体在额定转速下运行平稳，不会出现额外的振动载荷传递到传动轴与轴承上，延长整套传动系统的维护周期。
