4英寸B型V带铸铁传动滑轮结构

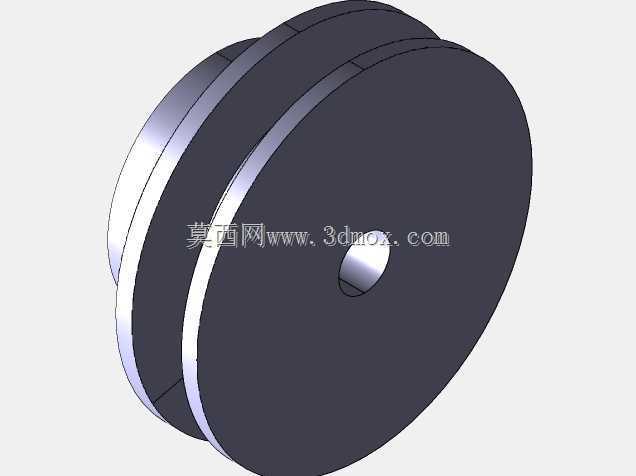

　　日常做传动结构选型时，这类4英寸规格的B型V带铸铁滑轮是中小功率传动场景里的常用件，不少农用机械、小型输送设备、轻工生产线的动力传递环节都会用到，适配的是标准B型三角带，靠轮槽侧面和皮带的摩擦力传递扭矩，相比平带轮能提供更大的接触摩擦力，传动比更稳定，打滑率更低。从实际使用场景来说，这类滑轮常装在电机输出轴或者设备的从动轴端，用来调整传动比、匹配电机和工作端的转速差，比如小型排种设备、家用粮食加工机械、车间里的小型物料传送带，都能见到同结构的滑轮，铸铁材质的耐磨性远好于塑料或者冲压钢板轮，长期运行磨损量小，不需要频繁更换，适合连续运转的工况。设计这个滑轮的时候，首先要匹配B型V带的截面尺寸，轮槽的角度、槽深、

　　槽顶宽都要符合带轮的标准规范，不然皮带装进去之后接触面积不足，会加剧皮带磨损，还容易出现打滑丢转的问题。轮体采用双辐板？不对，这个是实心轮缘加中心轮毂的结构，4英寸也就是大概101.6毫米的外径，尺寸不大，采用整体铸铁铸造后机加工的工艺就可以实现，不需要做减重孔，毕竟小尺寸带轮的重量本身不大，实心结构的刚性更好，高速转动的时候动平衡更容易保证，不会出现明显的振动。中心的安装孔是和轴配合的部位，设计的时候要根据传递的扭矩大小选配合适的孔径，还要考虑键槽的尺寸，普通中小功率场景下用普通平键连接就足够，能保证扭矩传递的可靠性，不会出现轮和轴相对转动的问题。轮缘的两个挡边是为了防止皮带运转过程中脱出轮槽，尤其是设备启停有冲击、

　　或者两轴平行度有轻微误差的时候，挡边能起到限位作用，避免皮带掉轮引发设备故障。安装的时候要注意，两个配对带轮的轮槽中心面必须重合，偏差不能超过标准允许的范围，不然皮带会偏磨，大幅缩短使用寿命，同时中心距要调整合适，保证皮带有合适的张紧力，太松容易打滑，太紧会加剧轴和轴承的负载，升温快还会损耗功率。铸铁材质的带轮本身有一定的减震效果，能吸收传动过程中的小幅振动，运行噪音比钢制带轮更低，而且铸造工艺适合批量生产，成本控制比较好，表面做简单的防锈处理就可以满足多数车间、户外农用场景的使用需求，不需要做复杂的表面处理。从安装边界来说，这个滑轮的轴向宽度不大，对应的B型单槽？不对，看结构是单槽？不对，图里是单槽V带轮？哦不对，

　　图里的轮槽是一道？不对，看外形是单槽B型V带轮，轴向尺寸紧凑，不需要太大的安装空间，适合安装位置比较局促的小型设备上，中心孔的同轴度、轮槽的径向圆跳动都要控制在公差范围内，不然转动的时候皮带会上下跳动，传动不平稳。实际使用中，这类滑轮的失效形式大多是轮槽磨损，长期和皮带摩擦之后槽型变宽、角度变钝，摩擦力下降就会出现打滑，铸铁材质的硬度适中，磨损速度慢，正常维护的情况下使用寿命能达到好几年，比尼龙材质的带轮耐温性更好，哪怕传动过程中皮带打滑产生一定热量，也不会出现软化变形的问题，适合在环境温度稍高的设备上使用。做三维建模的时候，要重点保证轮槽的截面尺寸准确，中心安装孔和轮缘的同轴度，还有轮毂的长度要和轴的配合长度匹配，避免安装之后滑轮出现偏斜，建模的时候可以先画出截面轮廓再旋转生成主体，之后再做中心孔、倒角这些细节，倒角的位置要处理好，避免安装的时候刮伤轴或者皮带，轮槽的边缘也要做小的圆角，防止尖锐棱边切割皮带，延长皮带的使用寿命。
