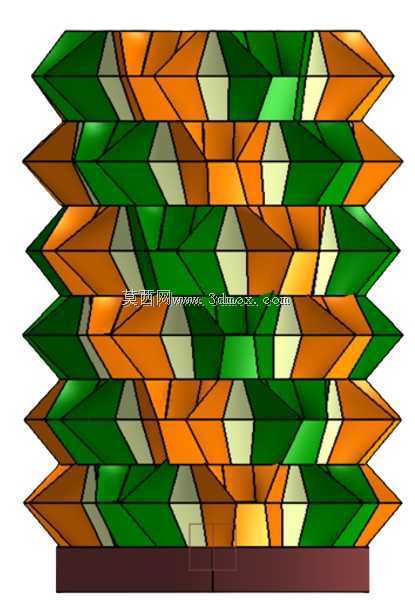

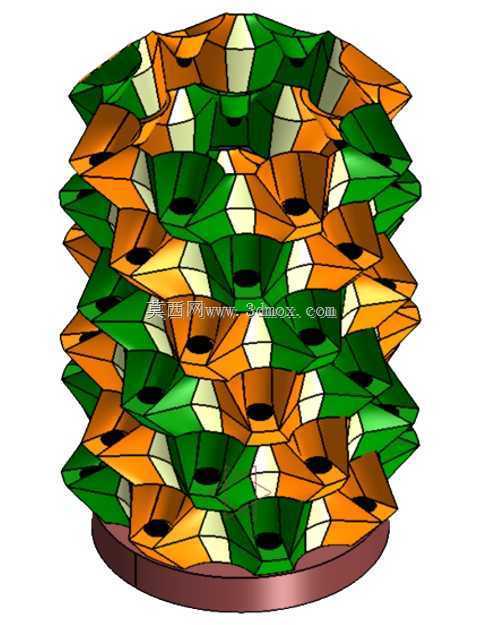

多层拼接式圆柱水培种植装置结构

　　做了十几年结构设计，接触过不少农业设施类的非标结构，这次的圆柱水培结构，是针对设施农业里立体种植的痛点做的优化方案。先从实际应用场景说，这类结构主要用在都市农业的垂直农场、家庭阳台规模化种植、科研院所的作物栽培试验台，还有观光农业的景观种植区，相比传统平面水培槽，它的空间利用率能提升三倍以上，尤其适合层高有限、种植面积紧张的室内场景。

　　从实际用途来看，这套结构核心是解决水培种植里的配水均匀性、空间利用率、作物根系固定三个核心问题。传统平面水培需要大面积平铺，营养液循环路径长，远端容易出现养分浓度差，而圆柱形态的结构，营养液可以沿着内壁的导流结构自上而下均匀流动，每一层种植位的营养液供给量偏差能控制在5%以内，不会出现局部缺肥或者沤根的情况。

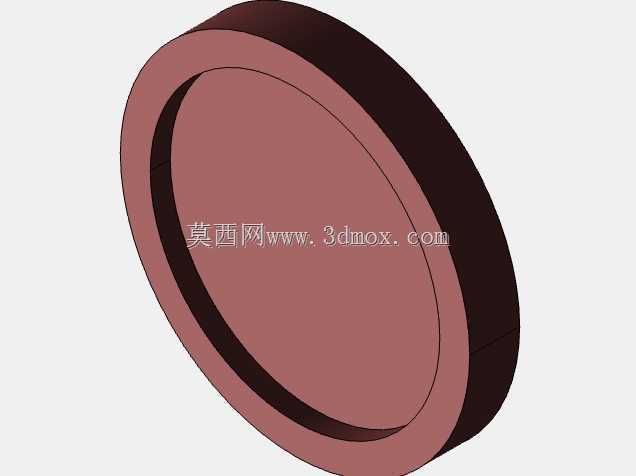

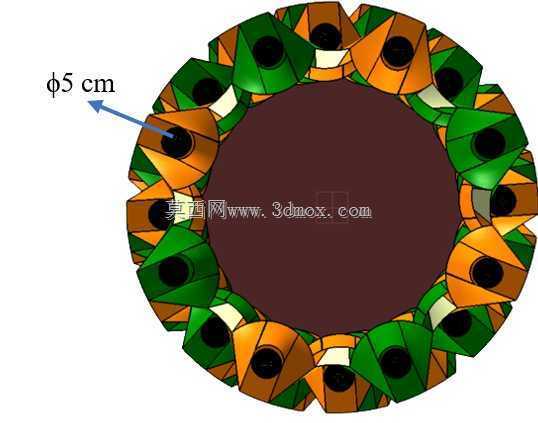

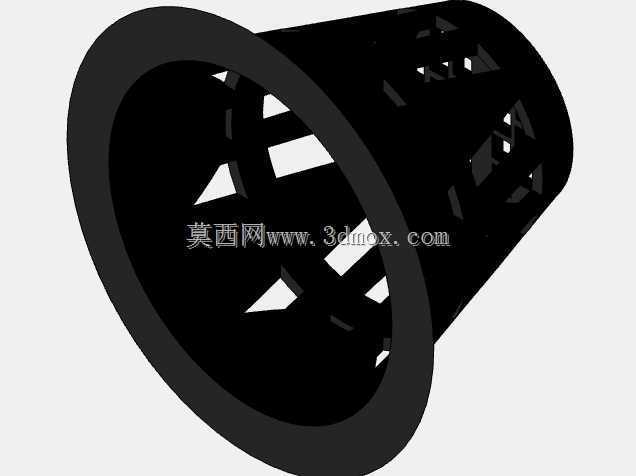

　　说回功能特性，整个结构采用模块化分层设计，每一层的种植单元都是独立的拼接模块，单个模块的拼接面做了楔形定位结构，安装时不需要额外紧固件，对准卡槽旋转15度就能完成锁合，后期维护的时候可以单独拆卸某一层，不用整体拆解整个装置。种植单元的表面做了内凹的定植孔，每个定植孔的角度是向内倾斜12度，作物定植之后，根系会自然向圆柱内部的营养液流道延伸，不会因为重力作用垂到外面，叶片则向外舒展，每一层的叶片采光面不会互相遮挡，光照利用率比层叠式平面种植架高40%左右。底部的基座做了储液腔和回流接口，直接对接常规的水培营养液循环泵就行，不需要额外改造管路，基座的底面做了防滑橡胶垫，放置在平整地面上不会出现滑移，整体的重心落在基座中心位置，就算叠到6层的高度，倾斜15度也不会出现倾覆。

　　设计思路上，一开始做方案的时候，考虑过方形的立体结构，但方形的四个角位置营养液流速慢，容易出现藻类附着和杂质沉积，后期清理非常麻烦，改成圆柱形之后，内壁的流道是连续的螺旋曲面，营养液流动的时候会形成自然的旋流，能带走沉积的杂质，减少清理维护的频率。另外，种植模块的表面做了三色分区，不同颜色对应不同的种植位行距，可以根据作物的成株冠幅大小选择对应模块，比如叶菜类用小间距模块，果菜类用大间距模块，不用重新开模做整套结构，只需要更换对应层的模块就能适配不同作物。

　　关于外形尺寸和安装边界，这套结构单层层高设计为180mm，基座高度120mm，常规种植4层叶菜的总高度是840mm，刚好适配普通桌面的操作高度，要是做高架种植最多可以叠到8层，总高度1560mm，适合站立操作的种植场景。圆柱整体的外径是600mm，安装的时候只需要预留直径700mm的圆形操作空间，周围留50mm的间隙方便日常采收和检查，不需要额外的支撑结构，自身的拼接强度就能承受满水和作物成熟后的总重量，单模块承重测试做到了15kg，哪怕种植成株重量较大的生菜、香草类作物都不会出现变形。流道的内壁做了0.8mm的圆角过渡，没有清洁死角，日常维护的时候只需要打开基座的排污阀，用清水冲洗内壁就能完成清理，不需要拆开每一层模块。另外，整个结构的材质选型上，所有和营养液接触的部分都采用食品级的疏水材质，营养液不容易挂壁，也不会析出有害物质影响作物生长，拼接位置的密封做了嵌入式的硅胶条，层与层之间不会出现漏液的情况，循环过程中的营养液损耗比传统水培结构低20%左右，非常适合缺水地区的节水型种植场景。
