卡提亚型农业幼苗处理夹持器结构设计

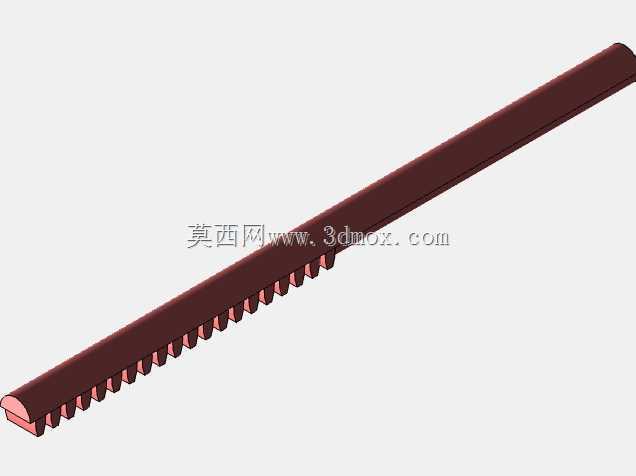

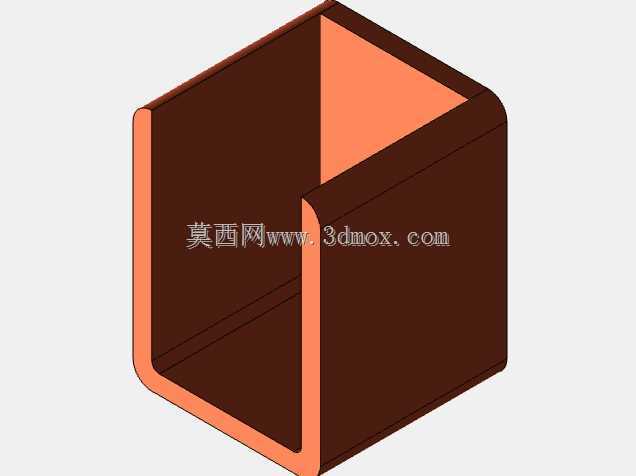

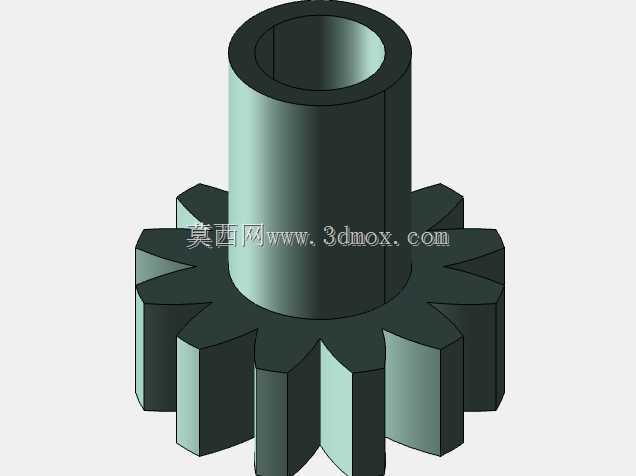

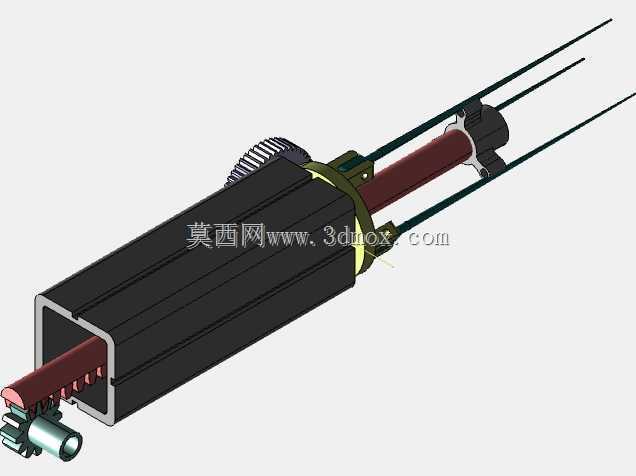

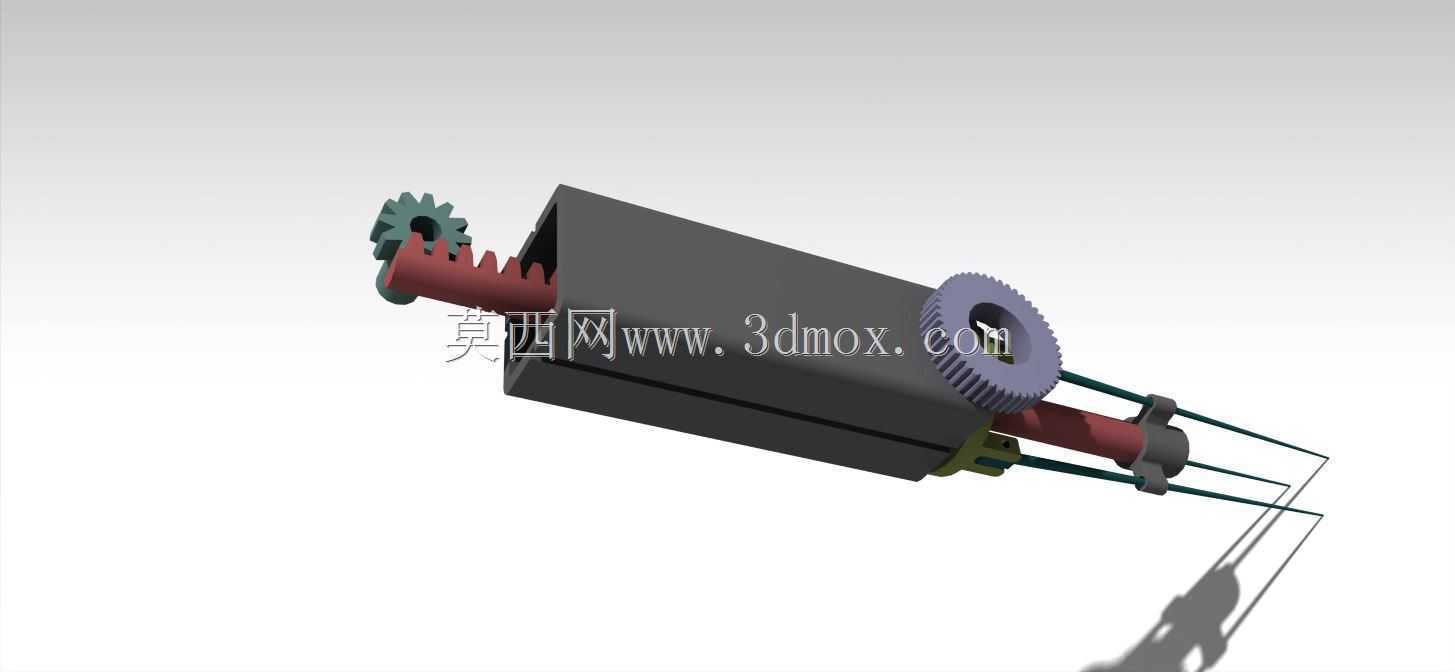

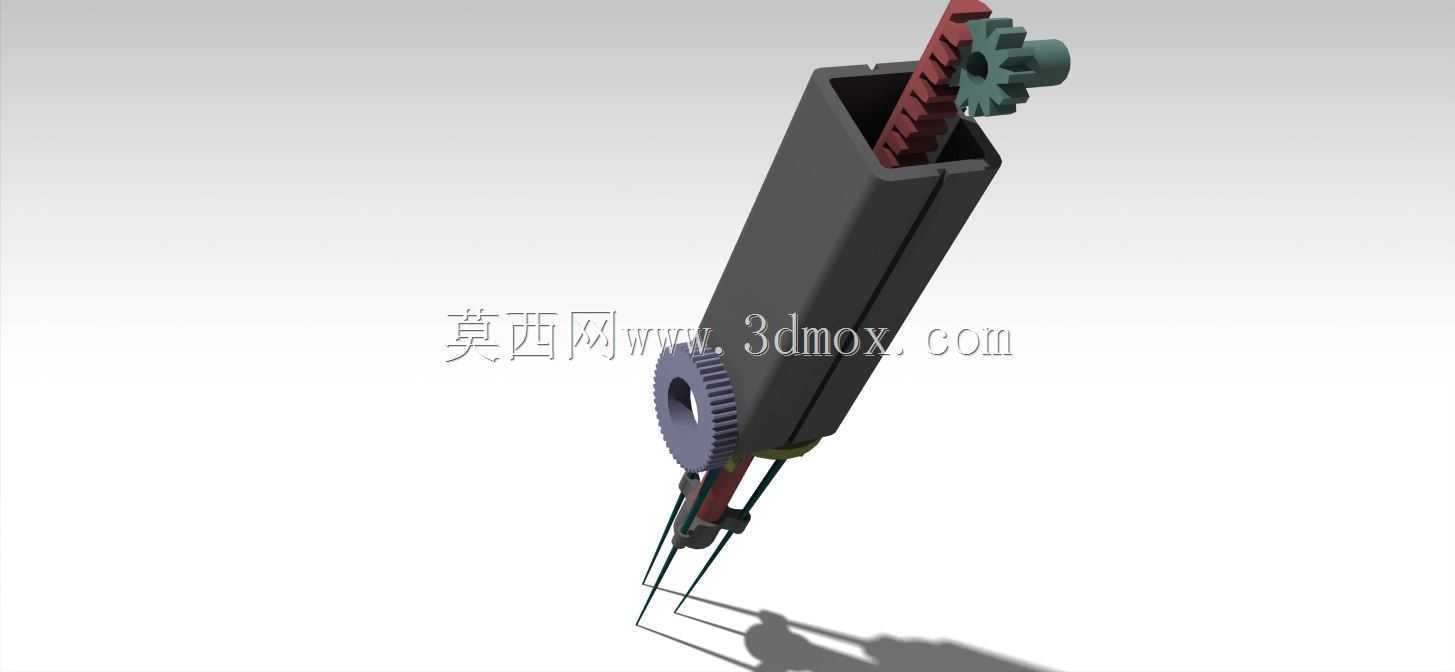

　　这款夹持机构的设计初衷，是针对设施农业育苗移栽环节里，幼苗抓取、转移作业中人工操作效率低、易伤苗的痛点开发的末端执行部件，可直接配套小型移栽机械臂、半自动移苗台使用，适配穴盘育苗、裸根幼苗分栽的作业场景，能完成单株幼苗的夹取、移位、投放整套动作，避免人工捏取造成的茎秆损伤、根系拉扯问题。从结构布局来看，整体采用套筒式集成设计，将传动部件完全收纳在方形主壳体内，没有外露的管线或突兀的突出结构，能在密集穴盘的窄间隙里穿行作业，不会剐蹭周边幼苗或穴盘壁。传动路径采用齿轮-齿条组合形式，输入端的主动齿轮与外置驱动源连接，可通过舵机、小型步进电机直接驱动，动力传递路径短，传动间隙控制在0.1mm以内，能保证夹爪开合的位置精度，

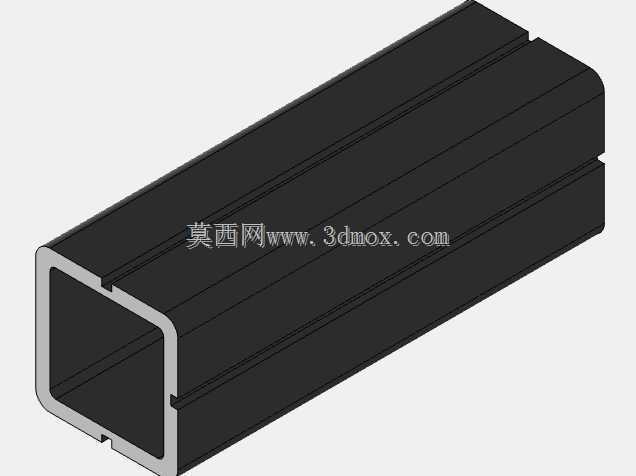

　　避免夹取力度过大夹碎幼苗茎秆，或是力度不足导致幼苗脱落。夹爪部分采用细长杆式设计，两根夹杆平行布置，端部做了圆弧钝化处理，接触幼苗的位置可配套柔性硅胶套，夹取时的接触应力能分散到茎秆10mm以上的接触长度上，不会出现局部应力集中压伤幼苗输导组织的问题。主壳体的截面尺寸控制在35mm×35mm，整体长度不含夹爪为120mm，夹爪完全伸出时总长度为210mm，安装接口设置在主动齿轮端的壳体端面，采用标准M4螺纹孔阵列，可直接适配市面主流小型机械臂的末端法兰，不需要额外设计转接件，安装时的同轴度公差可控制在0.05mm以内，运行时不会出现偏摆抖动。设计过程中重点考虑了作业环境的适配性，壳体与传动部件之间预留了0.5mm的密封间隙，

　　可加装简易防尘圈，能阻挡育苗棚内的腐殖质、沙土颗粒进入传动副，避免齿轮齿条卡滞，日常维护只需要定期在齿轮齿条啮合面涂抹少量润滑脂即可，不需要复杂的拆解保养。夹爪的开合行程可通过主动齿轮的转动角度精准控制，最大开合距离为20mm，可适配茎秆直径2mm到15mm的各类蔬菜、花卉幼苗，夹取位置可根据幼苗根系长度调整夹爪伸出长度，夹取裸根苗时可夹在子叶下方10mm位置，夹取带基质块的幼苗时可直接夹持基质块外侧，不会破坏基质团结构影响移栽成活率。传动副的参数选择经过反复校核，齿轮模数取0.8，齿条齿距与齿轮匹配，传动效率可达92%以上，驱动端只需要0.5N·m的输出扭矩就能完成夹取动作，配套小型舵机即可满足动力需求，

　　整体重量控制在180g以内，不会给搭载的机械臂带来过大的负载压力，可适配负载1kg以内的小型桌面级机械臂使用，适合小型育苗企业、家庭农场的小规模移栽作业需求。结构上没有采用复杂的连杆或凸轮机构，所有零件都是常规的机加件或标准件，加工难度低，齿轮、齿条、夹杆都可采用标准型材加工，不需要开模，小批量制作成本可控，后期更换易损件也十分方便，夹杆磨损后只需要松开紧固螺钉即可快速更换，不需要拆解整个传动结构。在作业边界适配方面，夹爪闭合时的最小外轮廓宽度仅为8mm，可顺利伸入标准72孔穴盘的穴孔间隙内，不会碰翻相邻穴孔的幼苗，夹取动作的响应时间控制在0.2s以内，单株幼苗的夹取转移周期可控制在1s以内，相比人工操作效率能提升3倍以上，同时能保证夹取成功率在98%以上，伤苗率控制在1%以内，远低于人工操作的伤苗率。
