可移动倾斜式太阳能电池板承载拖车

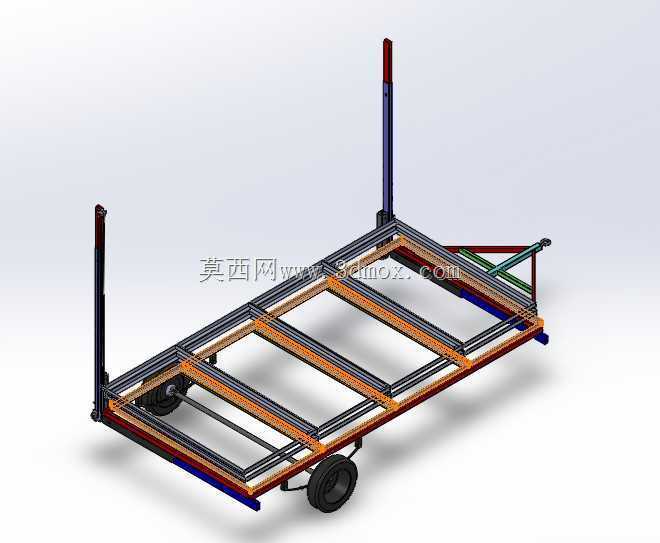

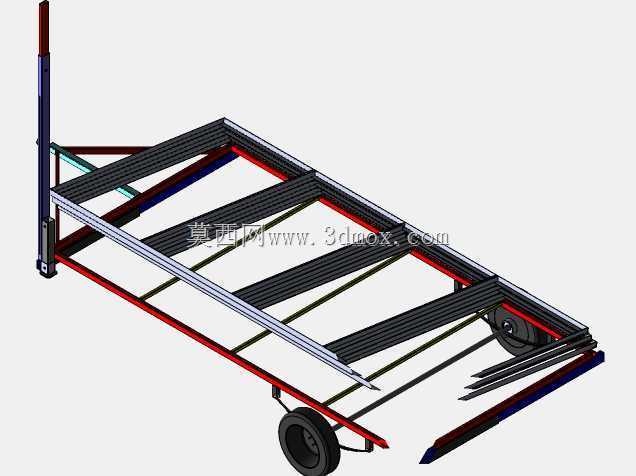

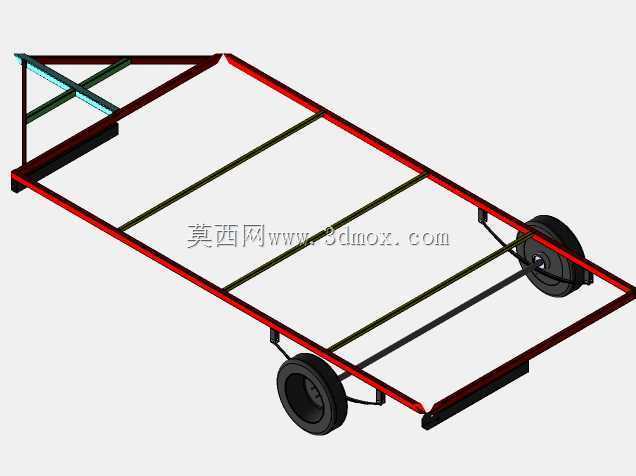

　　在分布式光伏临时部署、户外作业供电、偏远区域临时电力保障、应急救灾供电等场景中，固定安装的光伏支架无法满足快速转场、灵活调整的使用需求，这款带行走轮的倾斜式太阳能电池板承载架，正是针对这类需要频繁移位、快速搭建光伏供电单元的场景设计的承载设备。从结构设计逻辑来看，整体采用方管型材焊接成型的框架结构，没有多余的冗余结构，在保证整体承载强度的前提下尽可能控制自重，方便人工推行移位。底部的行走轮采用偏置安装设计，两个承重轮布置在框架重心偏下的位置，推行时只需抬起框架前端的牵引端即可轻松转向移动，停靠时框架底部的支撑方管直接接触地面，配合支腿形成稳定的多点支撑，不需要额外打膨胀螺栓或者做地基固定，在平整的硬化地面、压实的泥土地面都可以稳定放置，不会因为风力或者轻微碰撞发生倾覆。

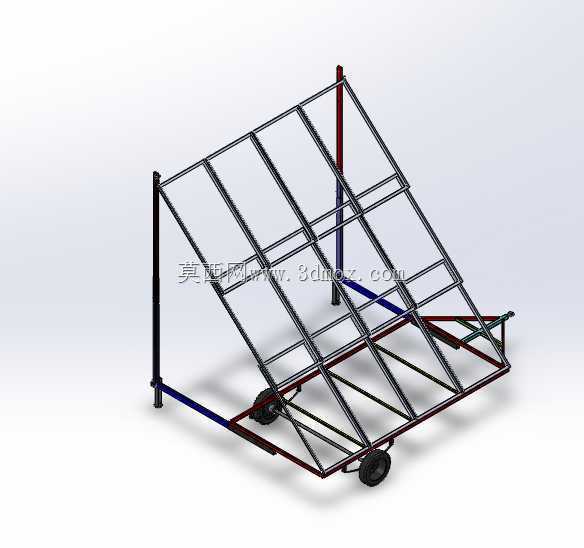

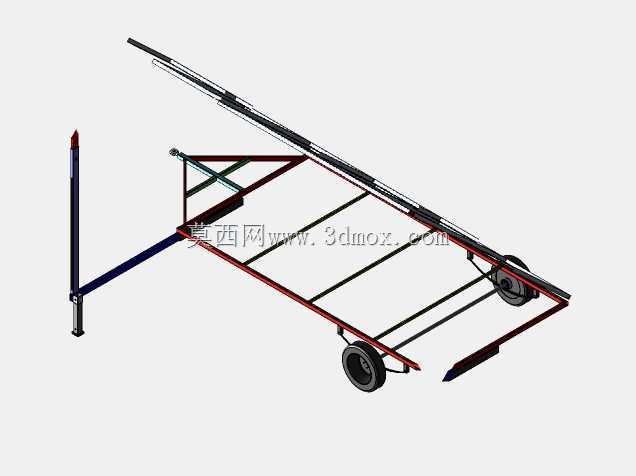

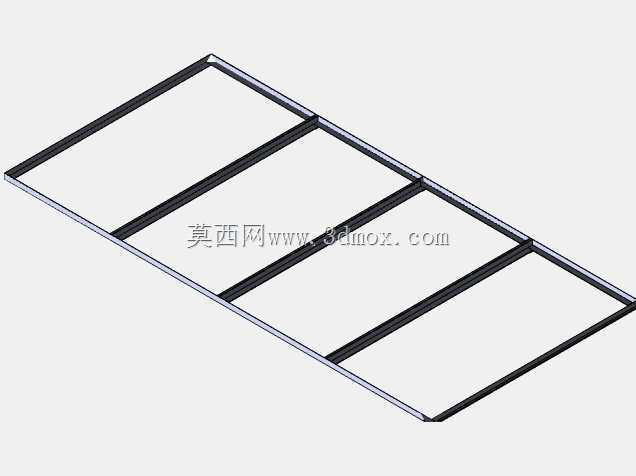

　　倾斜承载面的角度设计参考了中纬度地区光伏板的最佳倾角范围，框架上的横向、纵向分隔梁严格匹配1980×1000毫米规格的标准太阳能电池板安装尺寸，整个承载面一共可以排布12块该规格的电池板，每块板的安装位置都预留了标准的压块安装间隙，不需要现场二次切割或者打孔调整，电池板铺设完成后线缆可以顺着框架的方管间隙走线，避免线缆外露被剐蹭或者阳光直射老化。框架后侧的竖向立柱和倾斜主框架之间采用刚性焊接连接，同时在斜梁和底部底架之间增加了斜向支撑方管，形成稳定的三角形受力结构，能够承受12块满装电池板的整体重量，同时可以抵抗户外常见的6-8级风载荷，不会出现框架变形或者焊缝开裂的问题。

　　从安装边界来看，整个设备展开停靠后的整体投影尺寸和满铺12块电池板的外轮廓尺寸基本一致，不会额外占用过多场地空间，在临时营地、野外作业点、救灾安置点这类场地空间有限的场景下，可以多台并排布置，相邻设备之间预留0.8米左右的检修通道即可满足日常维护、清洁电池板的操作需求。和固定式光伏支架相比，这款带轮的承载拖车不需要做场地硬化和基础施工，到场后只需要调整停靠位置、确认支撑稳定就可以直接铺设电池板接线供电，转场时不需要拆解电池板也可以短距离慢速推行，长距离转场时可以直接通过前端的牵引结构挂接在小型牵引车后面转移，大幅减少了光伏系统搭建和转场的工作量。

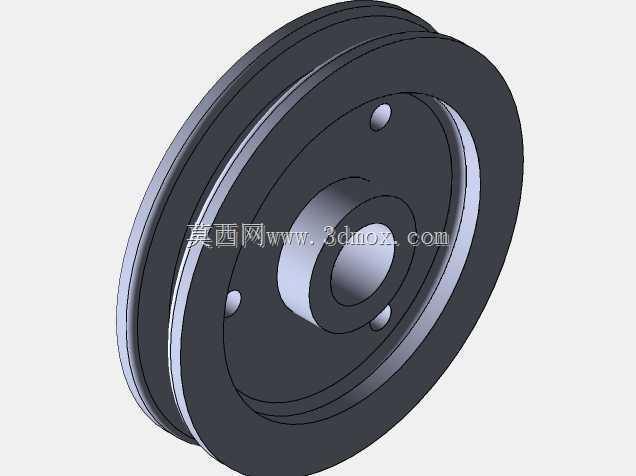

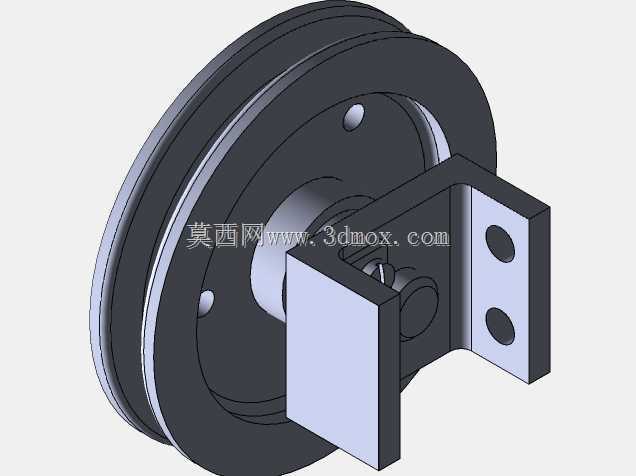

　　在结构细节处理上，所有方管的焊接位置都做了焊渣打磨处理，框架整体可以根据使用场景做镀锌或者喷塑防腐处理，适应户外高湿、高盐雾的使用环境；行走轮选用实心橡胶轮，不需要充气维护，避免户外尖锐物体扎破轮胎影响移动性能；框架上没有设计复杂的调节机构，整体固定倾角的设计虽然不能根据季节调整角度，但大幅降低了设备的故障点，在野外无人值守或者缺少维护人员的场景下，可靠性远高于带电动调节、角度调节机构的光伏支架，更适合临时部署、长期免维护的使用需求。对于需要快速搭建临时光伏供电系统的用户来说，这种一体化的轮式承载架不需要单独设计支架结构、采购型材焊接，直接匹配标准尺寸的光伏板就可以完成组装，能够大幅缩短现场施工的周期，降低现场安装的技术门槛。
