小型卧式混凝土搅拌设备结构设计

　　这款小型卧式搅拌设备，主要面向乡村自建房施工、小型预制构件生产、庭院硬化作业这类小体量混凝土拌制场景，区别于大型商混站的大容量搅拌设备，它的核心定位是灵活转场、小批量拌制，适配没有大型商混供应、单次混凝土用量在0.25立方米以内的作业需求，比如农户自建房屋的圈梁浇筑、小院步道铺设、小型预制块生产时的砂浆与混凝土拌制，不需要复杂的配套上料设备，接上动力即可作业，转场时可通过小型农用车辆转运，适配狭窄施工场地的摆放需求。

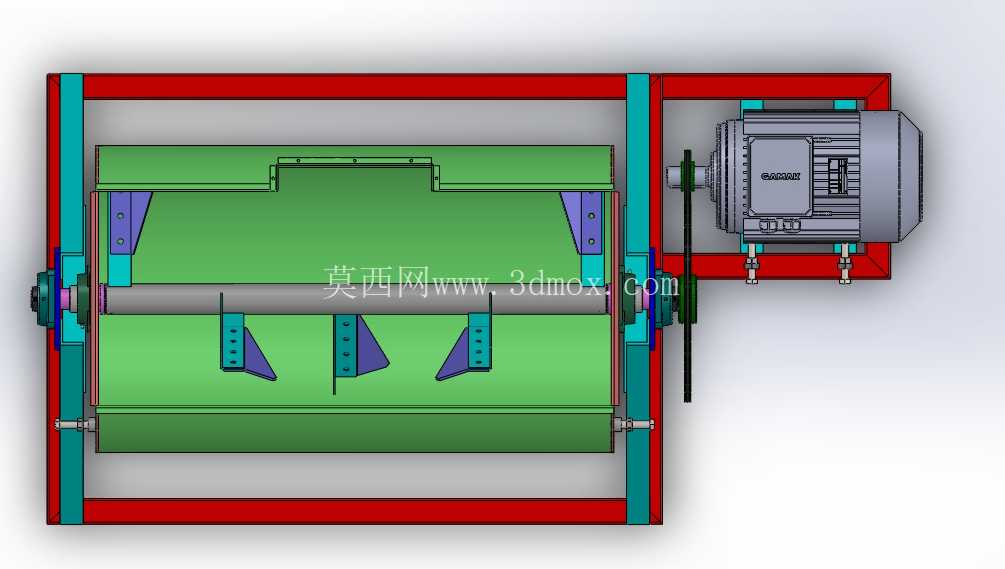

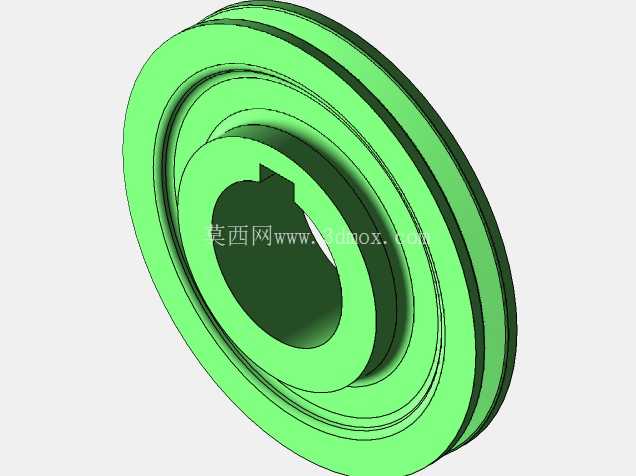

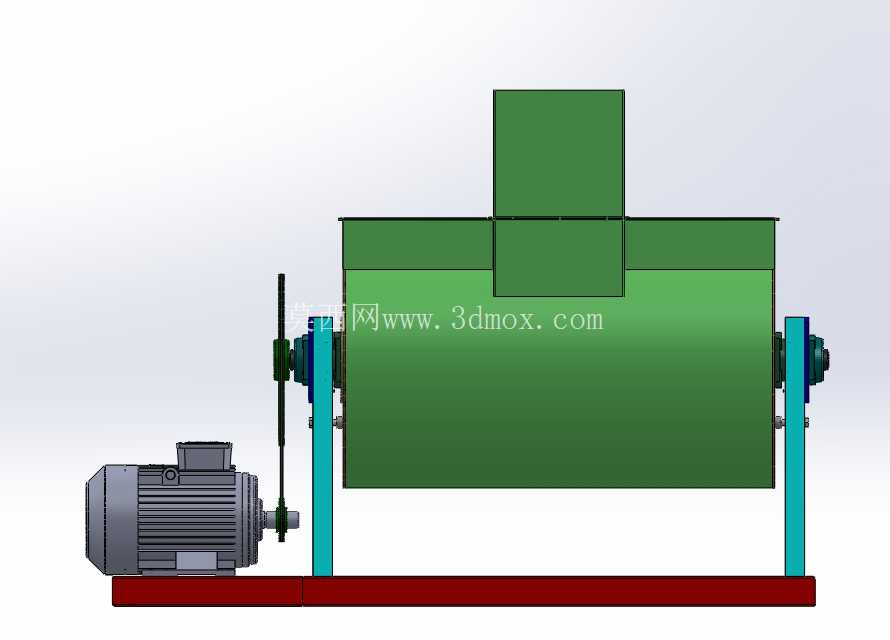

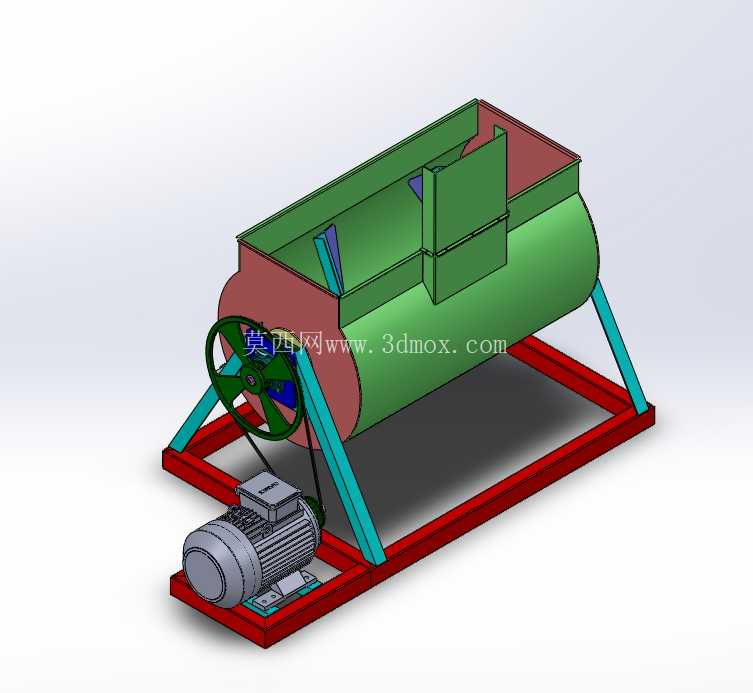

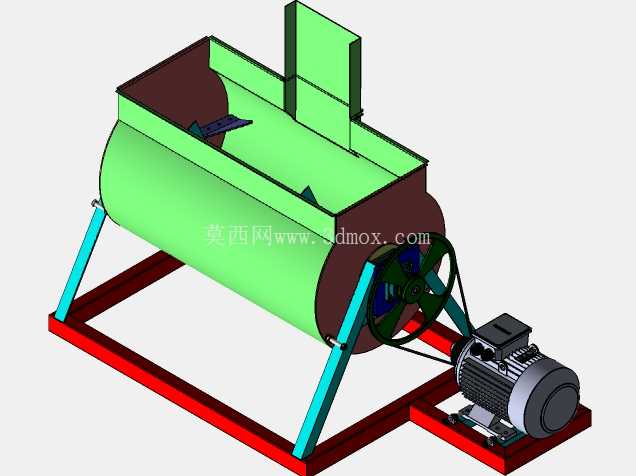

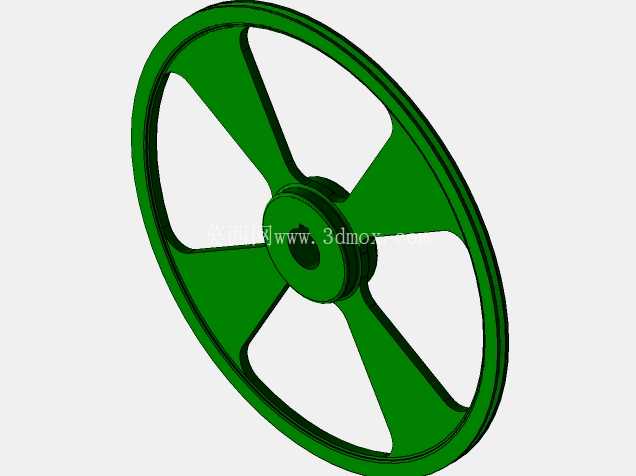

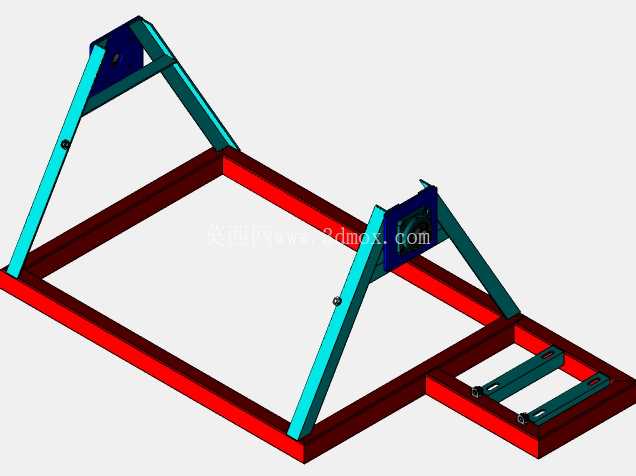

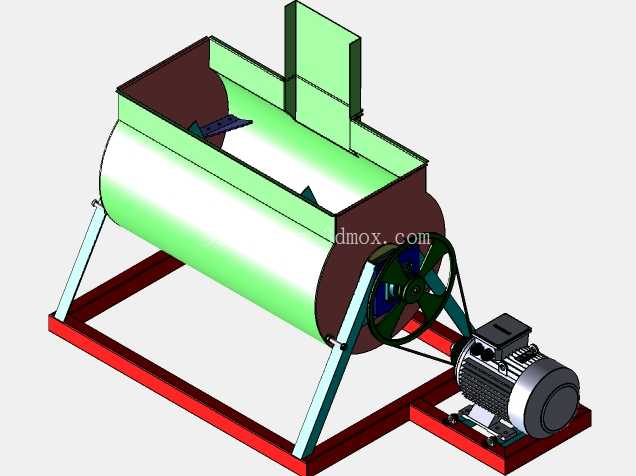

　　从结构布局来看，设备采用卧式圆筒搅拌仓设计，搅拌仓整体架设在型钢焊接的底架上，底架采用矩形钢管拼焊成型，支腿向外倾斜布置，抵消搅拌作业时的动载荷，避免设备运行时出现侧翻或移位。搅拌仓上部开设梯形进料口，进料口设置可翻转的挡料板，拌合作业时挡料板可阻挡物料飞溅，上料时可翻开扩大进料开口，方便人工投料。搅拌仓一端设置带传动机构，通过皮带轮将电机输出的动力传递到搅拌仓内部的搅拌轴，带传动的布局可以在搅拌载荷突增时通过皮带打滑实现过载保护，避免电机堵转烧毁，同时带传动的结构维护简单，皮带磨损后可快速更换，适配工地现场的简易维护条件。驱动电机固定在底架的电机安装位上，安装位设置长条形调节孔，可调整电机位置实现皮带张紧度的调节，不需要额外加装张紧轮，简化整体结构。

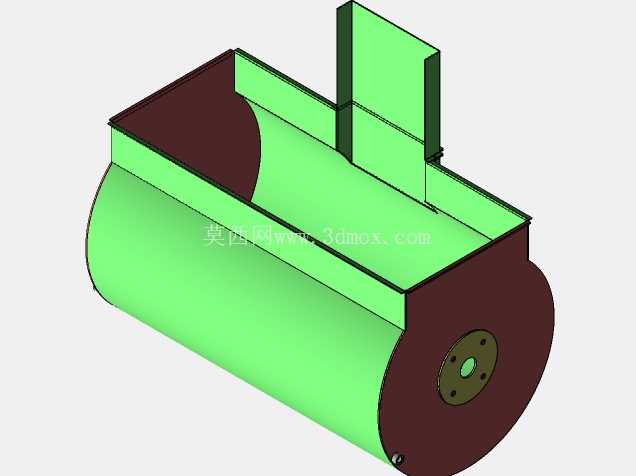

　　搅拌仓的内部容积设计为0.25立方米，这个容量是结合小型作业场景的单次拌制需求确定的，既不会因为容量过小导致频繁拌制影响作业效率，也不会因为容量过大造成电机负载过高、人工投料劳动强度过大的问题。搅拌仓筒体采用圆弧过渡设计，减少筒壁的物料残留，拌合作业结束后清理难度低，筒体内壁没有多余的凸起结构，避免物料挂壁凝结。出料端设置在搅拌仓的侧下方，作业完成后可通过操作手轮开启出料挡板，拌和好的混凝土可顺着导流板流出，直接接入接料斗或者手推车，不需要额外的出料输送装置。

　　从安装边界来看，设备整体占地尺寸紧凑，底架的长宽尺寸适配小型农用三轮车的货厢尺寸，转场运输时不需要吊装设备，3到4人即可完成抬装。设备运行时的水平投影范围内没有外凸的尖锐部件，现场摆放时只需要预留电机散热、手轮操作的空间即可，不需要额外的安全防护围栏，适合在狭窄的农家院落、楼顶施工场景摆放。底架的支腿底部可加装垫木，在不平整的泥土地面也能调平放置，不需要专门做混凝土地基固定，大幅降低现场布置的成本。

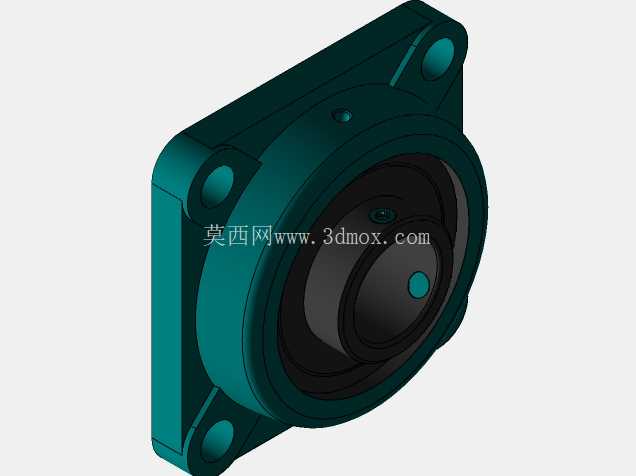

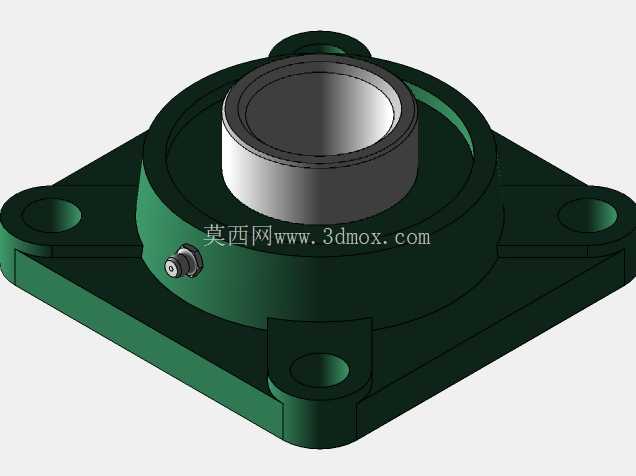

　　设计过程中优先考虑了工地现场的使用可靠性，所有的转动部位都采用简易的密封结构，避免水泥浆渗入轴承造成卡滞，皮带轮外侧设置防护网罩，防止作业时杂物卷入传动部位。整体结构没有复杂的液压元件、电控系统，仅通过简单的开关控制电机启停，现场作业人员不需要复杂培训即可操作，出现故障时普通机修人员即可完成维修，配件通用性强，皮带、轴承、电机都是市面常见的标准件，不需要定制特殊配件，降低设备的全生命周期使用成本。

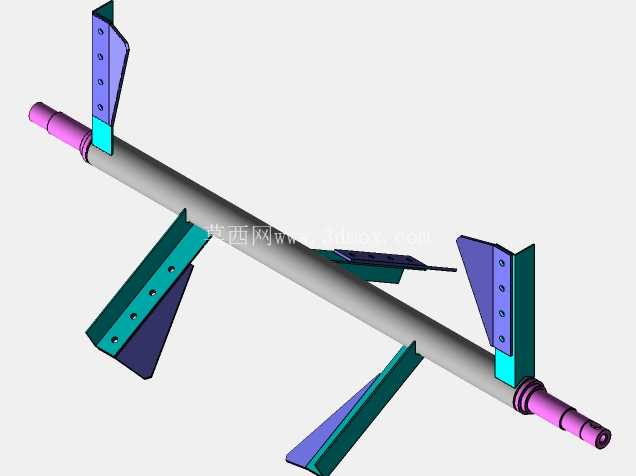

　　不同于大型强制式搅拌机的复杂结构，这款设备的搅拌叶片采用固定角度安装在搅拌轴上，转动时可带动筒内物料沿轴向和径向同时翻动，实现混凝土物料的均匀拌合，针对小粒径骨料的混凝土、水泥砂浆都有不错的拌合效果，不会出现局部夹生、拌合不均匀的问题。进料口的挡料板采用铰接结构，依靠自重即可贴合在进料口边缘，拌合作业时飞溅的物料碰到挡料板会落回筒内，减少物料浪费和现场清理工作量。
