螺旋进料输送料斗配套输送绞龙结构

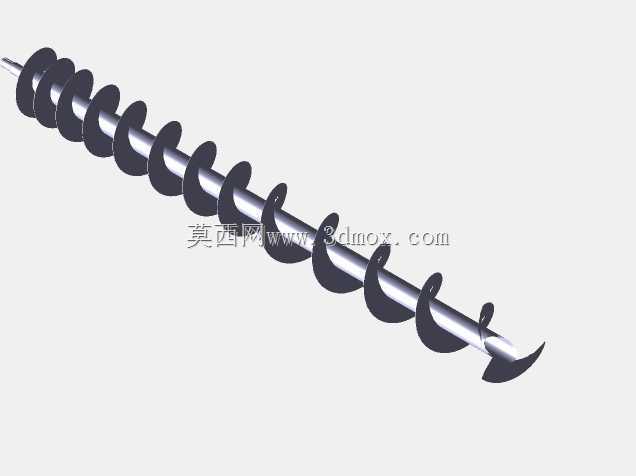

　　在散料处理的各类生产场景里，这类螺旋输送构件常配套进料料斗使用，是衔接料仓储料与下游工序给料的核心执行部件，常见于粮食加工、建材配料、化工粉体输送、餐厨垃圾处理、饲料生产等需要连续定量输送散状物料的工位，替代传统的皮带输送或重力溜管方案，解决易架桥、流动性差的粉体、颗粒、小块状物料的均匀给料问题。从结构设计逻辑来看，该构件采用等螺距连续螺旋叶片焊接在中心传动轴上的形式，叶片外缘做了统一的圆弧倒角处理，避免输送过程中卡滞大粒径物料，同时减少叶片与输送套筒内壁的摩擦剐蹭，降低运行过程中的异响与磨损速率。靠近进料端的叶片起始段做了渐进式切入角度设计，当物料从料斗落入输送段时，不会因为叶片突然的推力造成物料挤压结拱，

　　能顺着叶片螺旋面平稳进入输送通道，有效降低进料口的堵料概率。中心轴采用等直径圆钢加工，轴端预留了与驱动端连接的装配位，可根据实际安装需求匹配联轴器、链轮或者直连减速电机的输出端，轴身的直线度公差控制在合理范围内，避免长轴运转时出现径向跳动，导致叶片刮蹭套筒内壁。螺旋叶片的螺距选取结合了常规散料的输送效率需求，既不会因为螺距过大造成物料回流，也不会因为螺距过小导致输送阻力陡增、驱动功率浪费，叶片的厚度根据输送物料的磨琢性做了适配，针对磨琢性强的物料可适当加厚叶片边缘，延长构件的整体使用寿命。从安装边界来看，该输送绞龙的外径需要与配套的输送套筒内径保留均匀的装配间隙，间隙值根据物料粒径调整，一般控制在3-8mm区间，

　　间隙过大会造成物料在缝隙处残留卡滞，间隙过小则会因为加工或安装误差导致运转干涉。进料段对应料斗落料口的位置，叶片上方无额外遮挡，保证料斗内的物料能完全落入螺旋槽内，避免出现给料死区；出料端的叶片做了收尾截断处理，当物料输送至末端时能顺利落入出料口，不会在端盖处积料。实际应用中，这类螺旋输送构件常水平或者小角度倾斜安装，倾斜角度一般不超过20度，角度过大时会因为物料重力下滑导致输送效率下降，若需要大角度提升则要调整螺距或者采用带式螺旋结构。设计建模过程中，螺旋叶片的生成采用螺旋线扫描的方式，保证每一段叶片的螺旋升角一致，避免出现叶片扭曲变形导致的输送阻力不均；中心轴与叶片的焊接位置做了连续焊缝处理，模型中预留了焊缝的工艺余量，

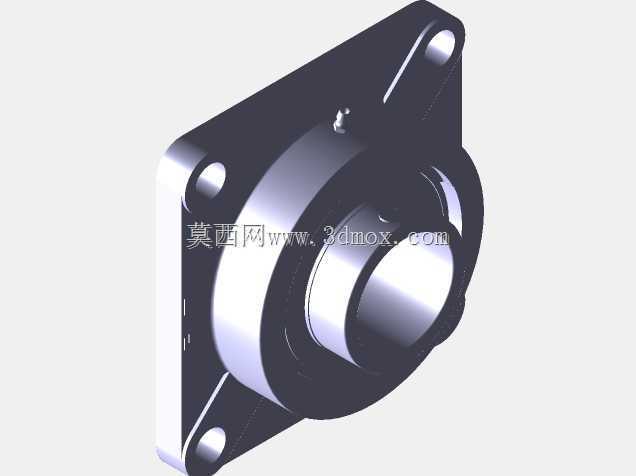

　　方便后续生产加工时的工艺排布。针对不同的物料特性，该结构可做针对性调整，比如输送粘性物料时可适当加大螺距、降低转速，减少物料粘附在叶片上的概率；输送磨琢性强的物料时可在叶片边缘堆焊耐磨层，或者采用可拆卸的叶片结构，方便后期磨损后单独更换叶片，无需整体更换传动轴。在设备选型匹配时，需要结合输送量要求确定螺旋直径、转速与驱动功率，该模型的结构尺寸可根据实际产能需求做参数化调整，中心轴的轴径根据输送长度与扭矩负载核算，避免长距离输送时出现轴扭转变形。安装时需要保证两端轴承座的同轴度，避免轴承受偏载导致早期损坏，进料口与料斗的连接采用软连接形式，减少料斗物料重量直接压在螺旋构件上造成轴弯曲。日常运维中，该结构无易损的复杂部件，仅需定期检查两端轴承的润滑情况以及叶片的磨损程度，相较于其他输送形式，这类螺旋输送结构的密闭性更好，输送粉体物料时不会出现粉尘外溢的问题，适合对车间环境有要求的生产场景，同时整体结构紧凑，占用的安装空间小，可在狭窄的设备布局空间内完成布置，适配各类中小型生产线的进料输送需求。
