三孔弧形连接支架结构设计

　　在各类需要实现多点位铰接、错位支撑的机械装配场景中，这类三孔弧形连接支架的应用覆盖范围极广，从商用车底盘的悬架辅助连接、小型工程机械的连杆传动副，到自动化生产线的工位支撑结构，都能见到类似结构的身影。不同于直杆式连接件的同轴或平行安装要求，这类带弧形过渡臂的支架，核心作用是在三个存在空间高度差、安装面不共面的点位之间，建立刚性的连接关系，同时抵消装配过程中产生的位置公差，避免硬连接带来的应力集中问题。

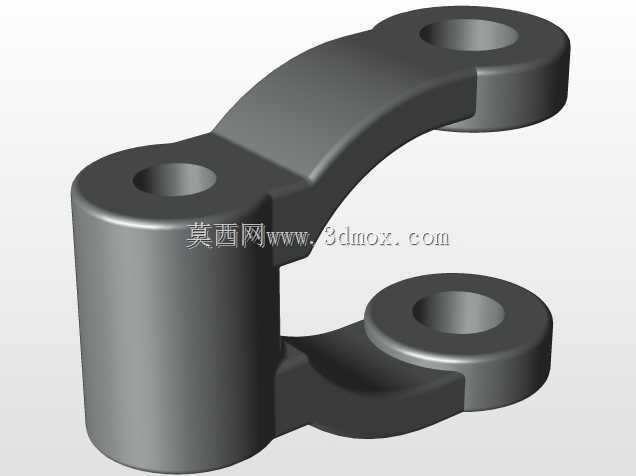

　　从功能特性上看，该支架三个带通孔的圆柱凸台分别对应三个安装点位，其中一侧的凸台轴向高度明显高于另外两个，这一设计是为了适配不同厚度的安装基体——较高的凸台可以穿过厚度更大的安装板，保证销轴或螺栓穿入后有足够的啮合长度，不会出现连接松脱的问题；另外两个高度较低的凸台，则对应厚度较薄的连杆类零件，凸台端面经过精加工处理，安装时可以和连杆端面完全贴合，减少连接副的轴向窜动。三个通孔的孔径保持一致，意味着该支架适配同规格的铰接销轴，在备件更换时不需要额外准备多种规格的紧固件，降低了运维阶段的备件管理成本。

　　设计这类支架时，首先要确定的是三个安装孔的中心距参数，这部分尺寸直接决定了支架能否适配现有设备的安装边界：两个下置孔的中心距需要匹配对应连杆的铰接点间距，上置孔与两个下置孔的垂直高度差，则要根据设备运动过程中的行程范围来确定，避免支架在随动过程中和周边零部件发生运动干涉。弧形过渡臂的截面设计采用了变厚度处理，在靠近高凸台的位置臂厚更大，因为这个位置在支架受力时承受的弯矩最大，加厚处理可以提升结构的抗扭、抗弯强度；而靠近另外两个凸台的位置臂厚逐渐收窄，在保证结构强度满足载荷要求的前提下，尽可能降低零件的整体重量，对于需要随动的传动结构来说，更低的零件重量意味着更小的运动惯性，能够提升传动响应速度，减少动力损耗。

　　安装边界的校核是这类支架设计过程中容易被忽略的环节，除了孔位的位置尺寸外，三个凸台的外圆直径也需要严格控制：如果凸台外圆过大，安装时会和相邻零件的安装槽侧壁发生剐蹭，导致零件无法装配到位；如果外圆过小，则会降低凸台根部的结构强度，在承受冲击载荷时容易出现根部断裂的问题。此外，弧形臂的外轮廓弧度需要做圆滑过渡处理，不能出现锐角或直角的棱边，一方面是避免应力集中导致的疲劳断裂，另一方面也能防止安装维护过程中棱边划伤操作人员。零件的材质通常选用中碳钢经调质处理，表面做发黑防锈处理，在保证结构强度的同时，具备基础的抗腐蚀能力，能够适应多数常规工业场景的使用环境。在实际装配过程中，三个铰接孔内通常会加装铜制衬套，衬套和孔位采用过盈配合，销轴和衬套之间为间隙配合，这样在长期铰接转动产生磨损后，只需要更换衬套即可，不需要整体更换支架，大幅降低了设备的长期维护成本。
