自走式根茎类作物收获作业机械结构

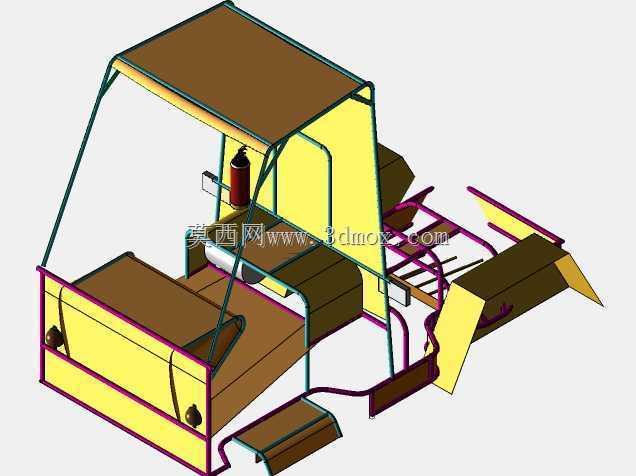

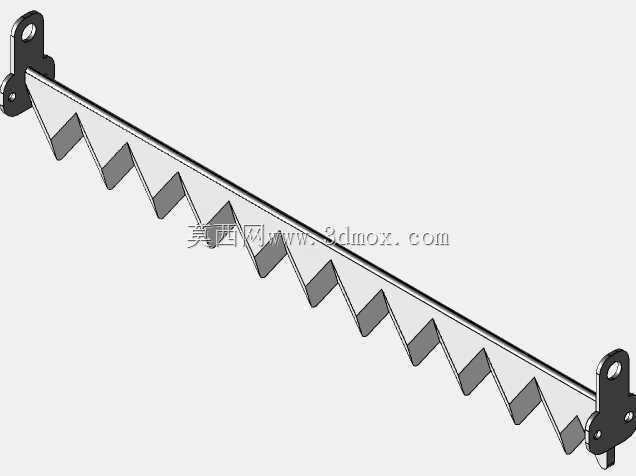

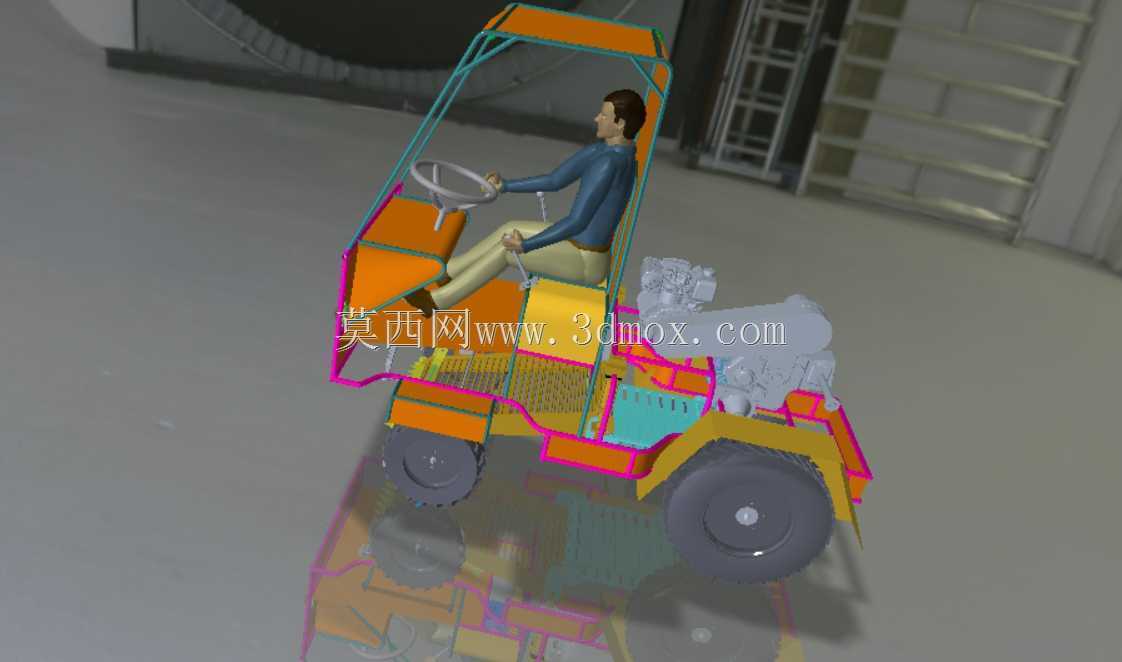

　　在黄淮海、西北等洋葱、大蒜、生姜主产区，根茎类作物的收获环节长期依赖人工配合简易机具完成，作业效率低、劳动强度大，且容易在采收过程中造成块茎表皮破损，影响后续储运与商品品相，这款收获作业机械的结构设计，正是针对这类垄作根茎作物的采收痛点展开。从整机布局来看，该设备采用自走式驾乘结构，前置开放式驾驶操作区，操作位周边设置了简易防护框架与遮阳顶棚，能够适配露天田间长时间作业的工况，避免作业人员长时间暴露在强光下；操作区的布局充分考虑了田间作业的视野需求，前方无过多结构遮挡，驾驶员可清晰观察前方作物垄的对齐情况，减少作业过程中的漏收、碾压作物问题。设备的核心作业单元布置在机身中部靠前位置，采用夹持输送与振动抖土结合的结构，

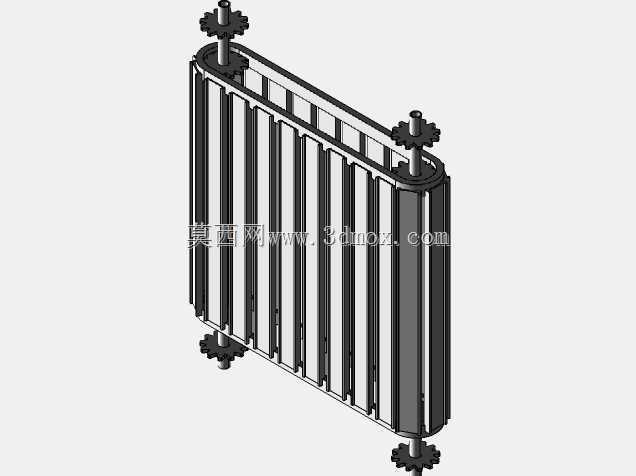

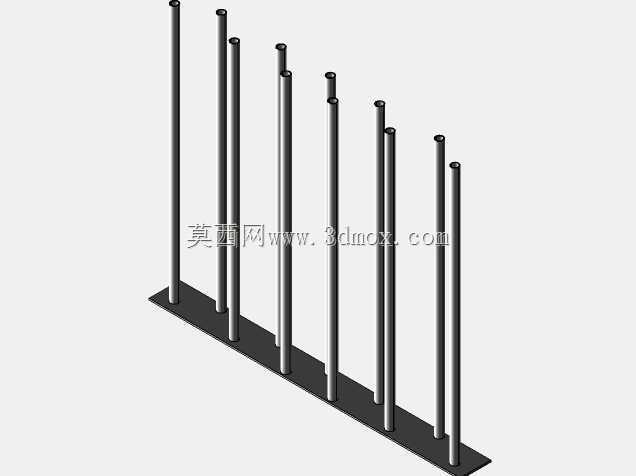

　　作业时前端的分禾装置先将垄上的作物茎叶扶起归拢，避免机具碾压造成作物倒伏漏收，随后夹持机构同步夹持作物茎叶，配合下方的挖掘铲将块茎从土层中掘起，在输送过程中通过栅格结构的振动筛面抖落附着在块茎表面的泥土，最终将去土后的作物铺放至机身侧方的田面，方便后续人工捡拾归集。设计过程中充分考虑了不同作物的采收参数差异，挖掘铲的入土角度、夹持输送链的间隙、振动筛的振幅都预留了调整空间，针对洋葱这类表皮较薄的作物，可适当调小振动幅度、放缓输送速度，减少块茎表皮磕碰损伤；针对生姜这类块茎较大、入土深度更深的作物，可调整挖掘铲的入土深度，同时放大夹持间隙，避免夹断姜块或扯断茎叶导致块茎遗落土层中。

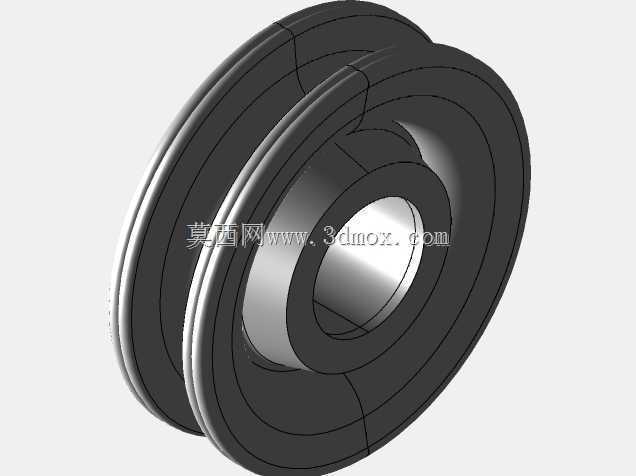

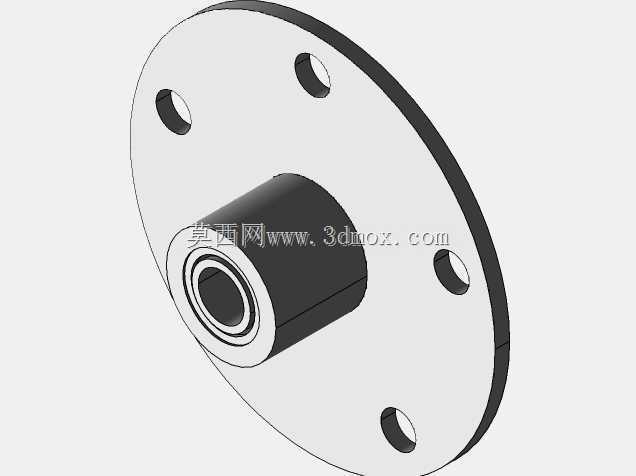

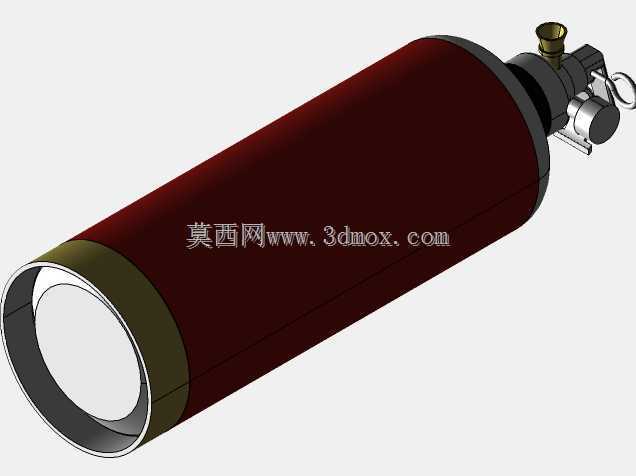

　　整机的轮距参数匹配北方旱作区常见的60-80cm垄距规格，作业时行走轮可沿着垄沟行进，不会碾压垄台造成块茎破损，机身的最小离地间隙预留了28cm，能够适配田间不平整的路面、以及存在少量作物残茬的作业场景，避免作业过程中底盘托底卡滞。从结构细节来看，驾驶区旁预留了灭火器安装位，针对田间作业环境干燥、易接触作物秸秆等易燃物的特点，满足作业安全防护要求；机身的管路与线路均沿防护框架内侧布置，避免作业过程中被作物秸秆剐蹭造成管路破损、线路短路。设备的动力传输采用皮带与链条结合的方式，针对挖掘、抖土这类负载波动较大的作业单元，皮带传动可起到过载缓冲作用，避免遇到石块、硬土块时硬连接造成结构件变形损坏；输送、

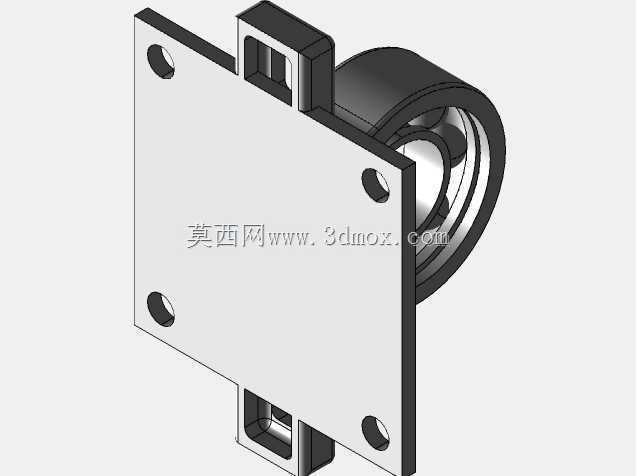

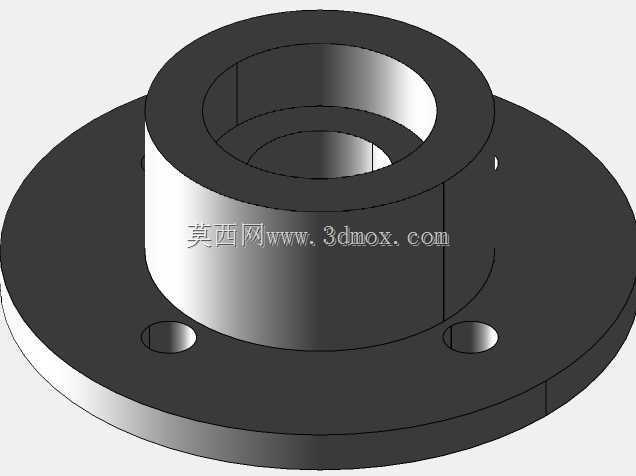

　　行走这类需要稳定传动比的单元则采用链条传动，保证作业速度与输送速度匹配，不会出现速度差造成的作物堆积、掉落问题。在安装边界方面，整机的作业幅宽匹配单垄作业需求，机身总宽度控制在1.8m以内，能够适配乡村狭窄的田间道路通行，不需要额外拆解即可完成地块转移；作业单元与行走轮的横向位置做了错位设计，转向时作业单元不会与行走轮、机身框架发生运动干涉，最小转弯半径控制在4m以内，适合小面积地块的掉头转向作业。不同于传统的牵引式收获机具，这款自走式结构不需要额外搭配拖拉机牵引，整机集成度更高，作业时的灵活性更好，针对零散种植的小地块也能顺利开展作业，不会出现牵引机具转弯半径大、小地块作业困难的问题。结构设计过程中也充分考虑了日常维护的便利性，所有传动链条、轴承座的位置都预留了足够的操作空间，不需要拆解大量结构件即可完成注油润滑、张紧度调整等日常保养工作；挖掘铲这类易磨损部件采用螺栓固定的安装方式，磨损后可快速更换，不需要整体焊接维修，降低了设备的使用维护成本。针对田间作业常见的黏土附着问题，筛面、输送链的间隙都做了加大处理，同时在振动单元的作用下，湿黏土不会轻易卡在栅格间隙中造成堵塞，能够适配雨后稍湿的土壤环境作业，不会因为黏土堵塞导致作业效率下降。
