甘蔗运输专用高栏承载底盘结构设计

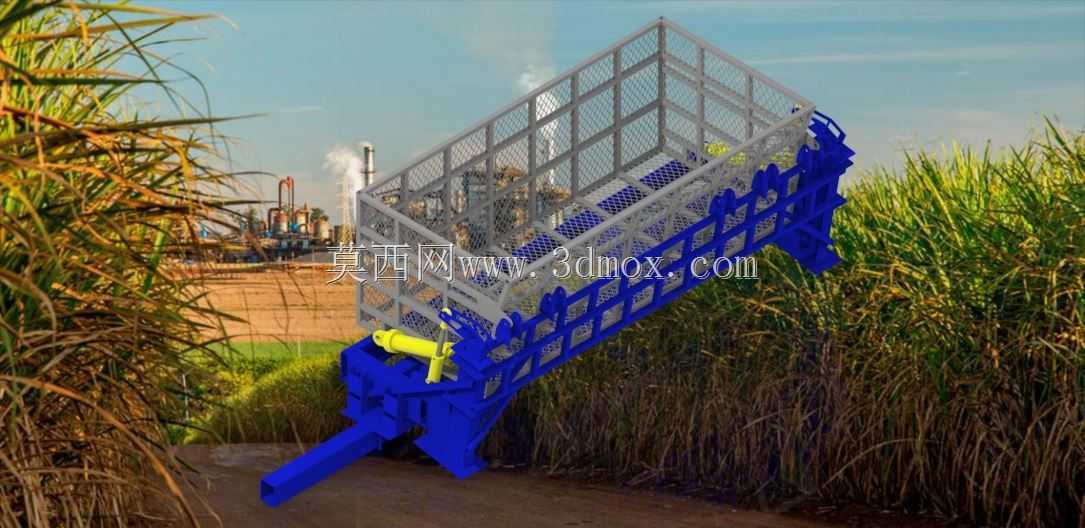

　　这款底盘结构针对蔗区田间转运场景开发，适配南方丘陵蔗区的窄路、泥泞地块作业需求，主要承担砍收后甘蔗从田间到集装点的短驳转运功能，也可拓展装载其他散装高秆类农作物。从结构布局来看，底盘采用前置牵引销设计，可匹配多数农用拖拉机的后牵引挂接装置，牵引连接部位做了加厚加强处理，避免田间颠簸工况下出现连接部位开裂变形。主车架采用纵梁贯通式结构，纵梁截面选用槽型钢结构，横梁采用等间距布置，每间隔600mm设置一道贯穿横梁，保证车架整体的抗扭刚度，适配蔗区非铺装路面的扭曲受力工况。货厢部分采用高栏式结构，栏板高度设置为1200mm，刚好适配成捆甘蔗的堆叠高度，避免运输过程中甘蔗从侧边滑落；栏板框架采用矩形钢管焊接成型，侧面设置多道横向加强筋，

　　栏板与车架之间采用铰接式连接，可单侧开启方便装卸作业，栏板锁止机构采用快拆式插销结构，操作人员无需额外工具即可完成栏板的开启与锁止。货厢底板采用花纹钢板铺设，表面做防滑处理，避免装载时成捆甘蔗在底板上滑移，底板下方对应横梁位置设置了加强衬板，分散集中载荷，防止长期重载下底板出现凹陷变形。底盘行走部分的轮位安装边界做了通用化设计，可适配不同规格的农用低压轮胎，轮距设置为1600mm，匹配蔗区常见的垄距尺寸，避免作业时碾压蔗垄。车架尾部设置了可翻转的登车梯，方便装卸人员上下货厢，登车梯采用圆钢焊接踏步，表面做防滑处理，翻转后可贴合在货厢尾部，不影响通行宽度。从设计思路上，这款底盘优先考虑田间工况的通过性，

　　底盘最小离地间隙设置为320mm，可轻松越过田间的田埂、浅沟等障碍，牵引销的高度设置为450mm，匹配多数农用拖拉机的牵引点高度，保证挂接后车架处于水平状态，避免出现前高后低或前低后高的受力不均情况。结构受力方面，通过有限元仿真对满载工况下的车架应力做了校核，在额定载重下纵梁最大应力出现在牵引座附近，应力值低于材料屈服强度的60%，预留了足够的安全余量，应对蔗区常见的超载、颠簸冲击工况。货厢的高栏结构做了轻量化优化，在保证栏板刚度的前提下，通过在栏板框架上开设减重孔，降低整体自重，减少牵引时的动力损耗。底盘的各铰接部位、牵引销部位都设计了润滑脂注油嘴，方便日常维护保养，延长结构使用寿命。安装边界上，牵引销直径选用标准的50mm尺寸，

　　适配通用拖拉机牵引钩的尺寸范围，不需要对牵引装置做额外改装即可直接挂接；车架上预留了多个安装孔位，可根据需求加装篷布支架、侧挂工具盒等附属配件，也可改装后装载其他农资、农具。针对甘蔗运输的特殊需求，货厢前端设置了挡料架，避免运输过程中甘蔗向前滑移撞击牵引部位，挡料架采用格栅式结构，既可以阻挡甘蔗前移，又不会遮挡驾驶员的后方观察视线。底盘整体宽度控制在2200mm以内，满足乡村道路的通行宽度要求，可在多数蔗区的通村道路上正常行驶，不需要额外办理超宽通行手续。结构焊接处都做了圆角过渡处理，避免应力集中，所有外露的钢材表面都预留了涂装工艺余量，可在加工完成后做防锈涂装处理，适应蔗区高湿、多露水的作业环境，减少锈蚀风险。
