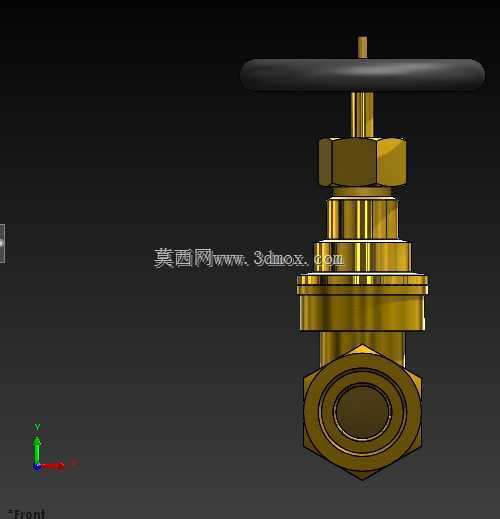

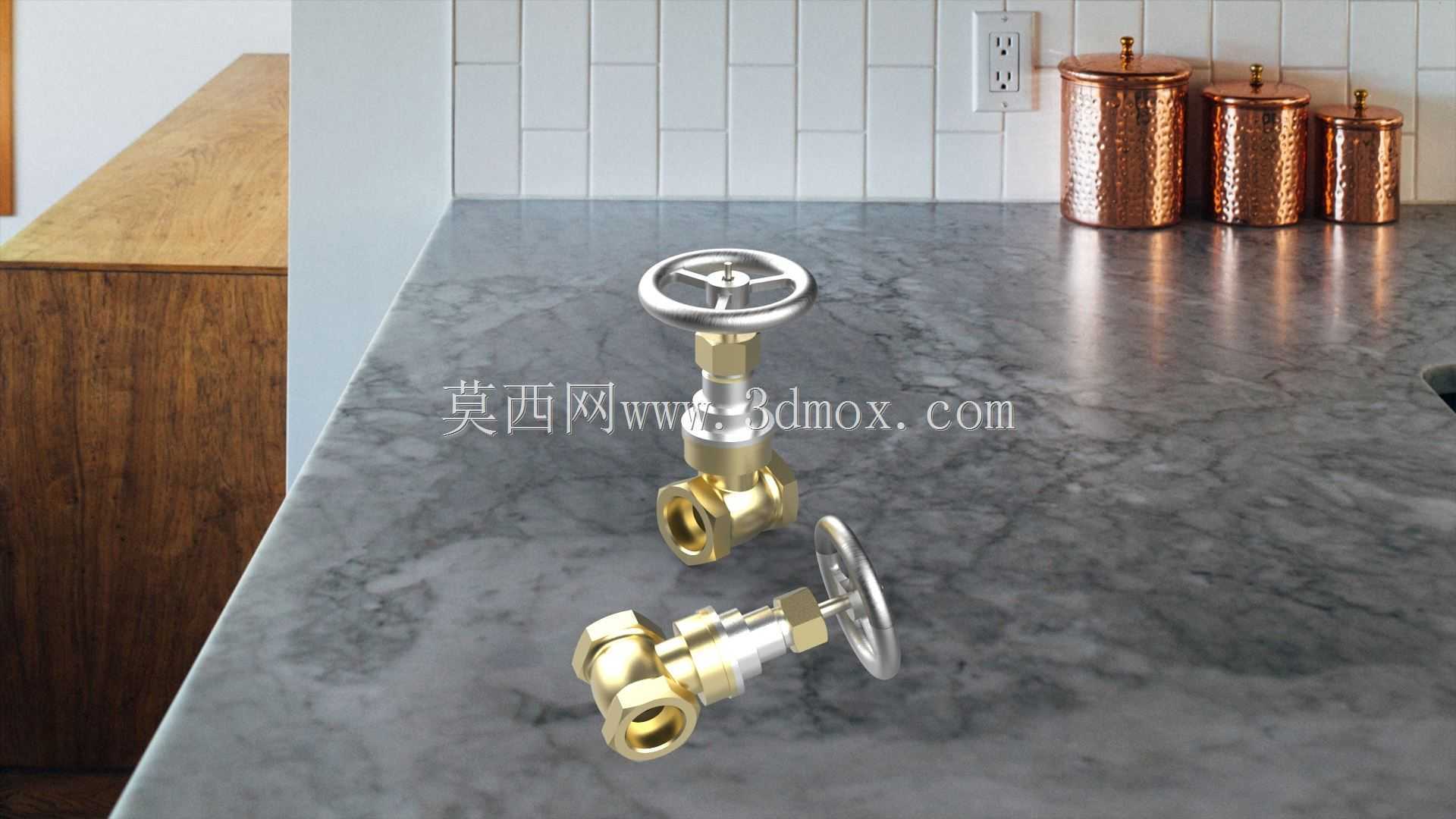

内螺纹连接手动黄铜闸阀结构设计

　　这款手动闸阀主要面向民用给排水、小型暖通管路、低压气动回路、小型液压支路的通断控制场景，在日常家装水路改造、小型设备冷却回路、车间压缩空气支管路、消防喷淋支路等工况中十分常见，核心作用是通过手轮的旋转带动阀杆升降，实现闸板的垂直起落，从而完全导通或者截断管路内的介质，这类闸阀不适合做节流调节使用，长期半开状态下闸板受介质冲蚀会快速出现密封面损伤，导致关闭不严的问题，这点在选型和使用时需要特别注意。

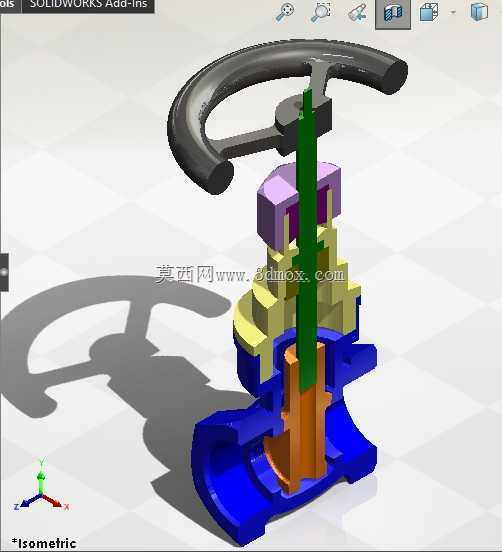

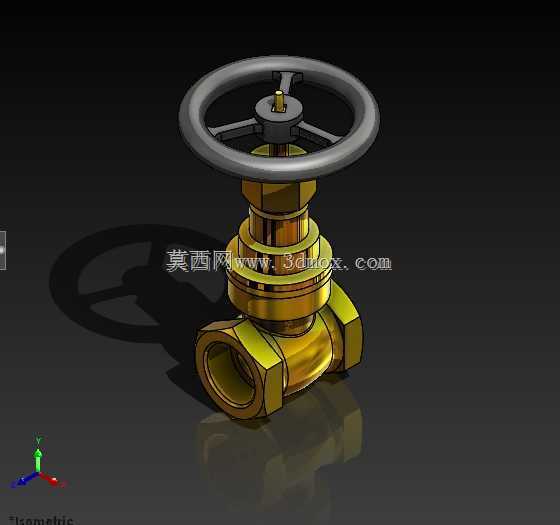

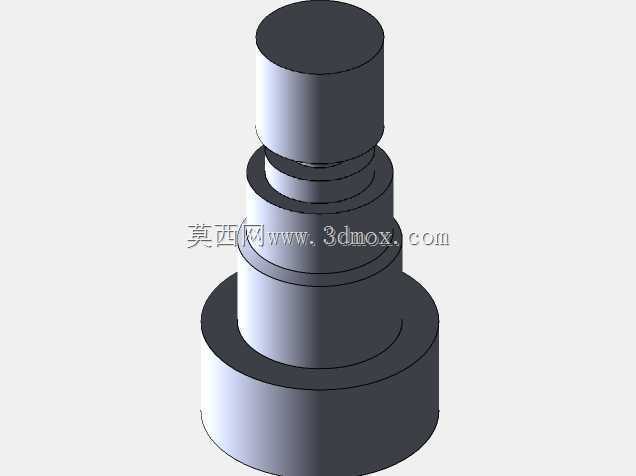

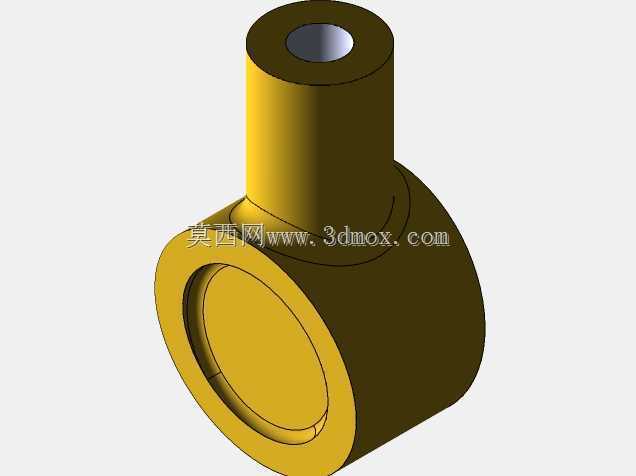

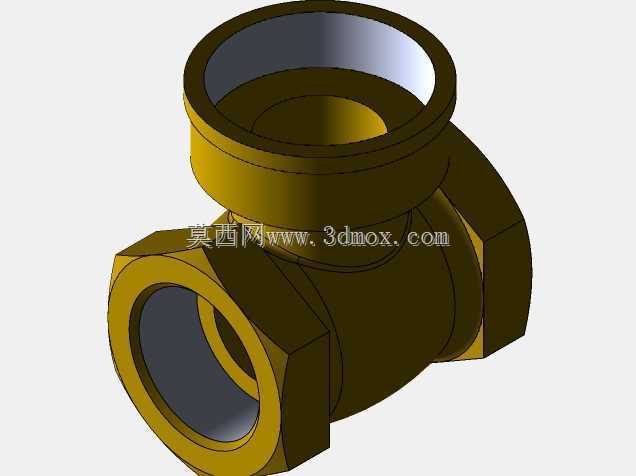

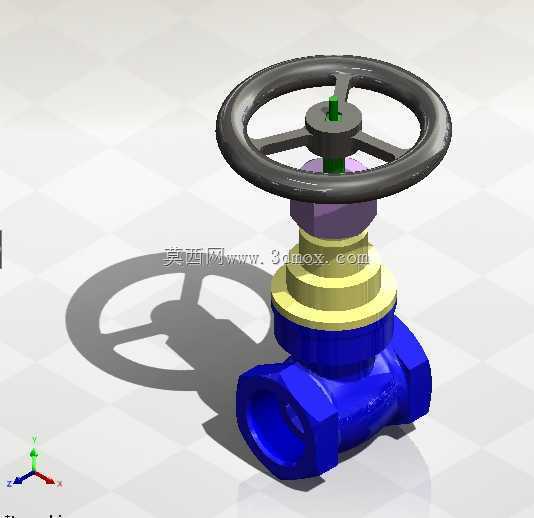

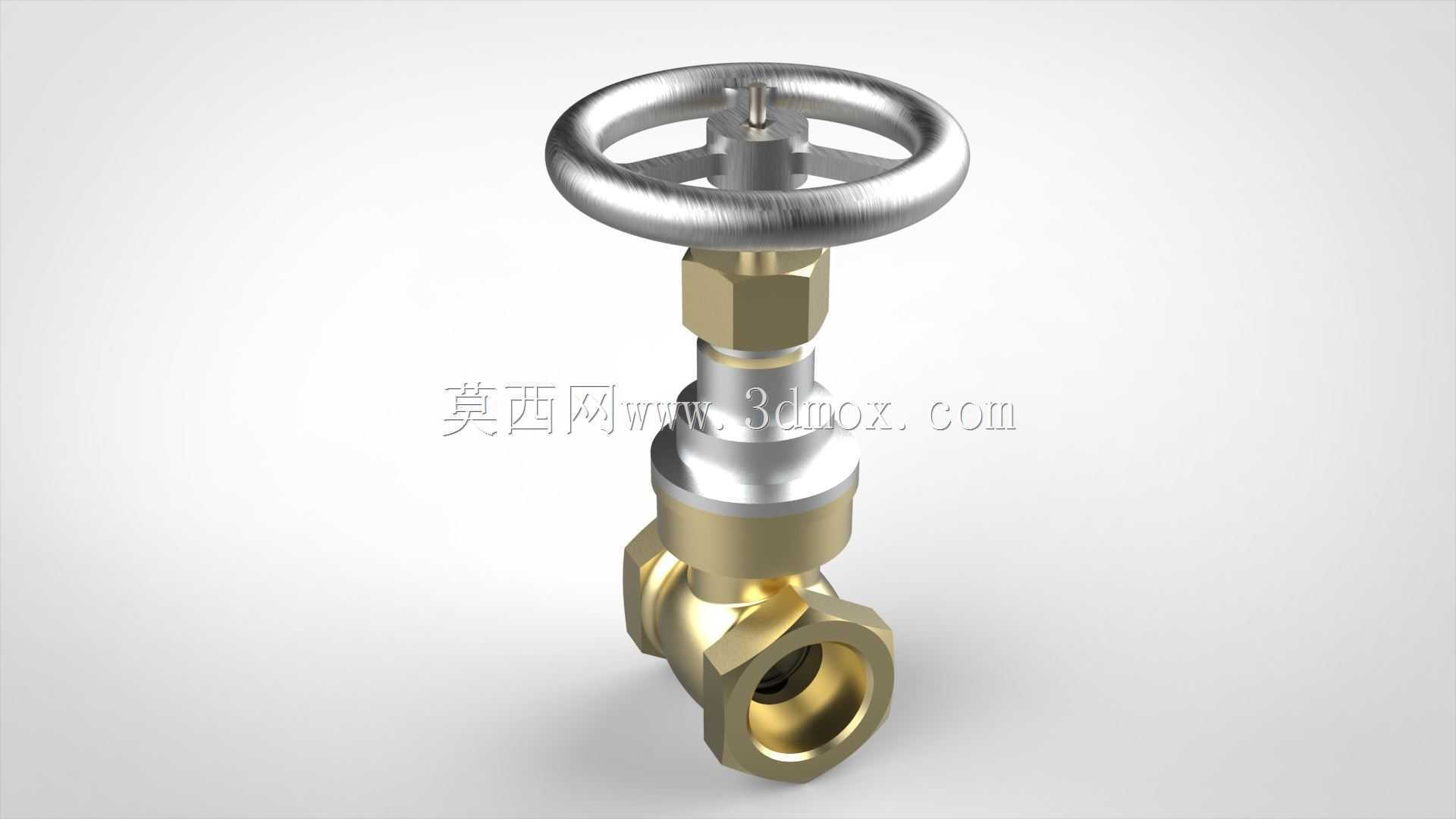

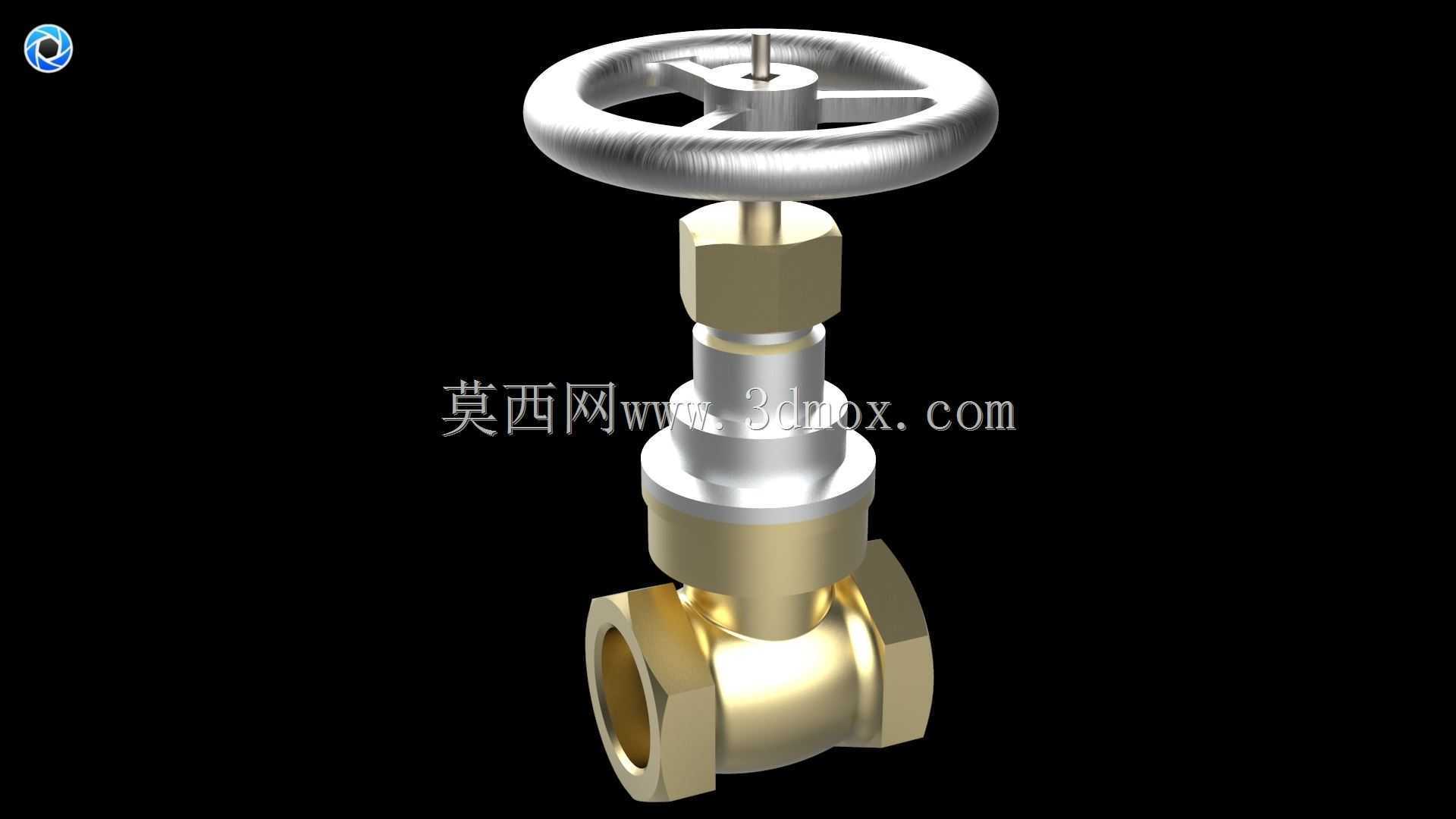

　　从结构设计逻辑来看，这款闸阀采用的是明杆？不对，仔细看结构是暗杆？不，阀杆上部和手轮连接，手轮旋转时阀杆带动下部闸板做轴向升降，阀体采用黄铜锻压成型，材质选择黄铜主要是因为其耐水腐蚀性能优异，切削加工性好，成本适中，同时黄铜材质的螺纹连接密封性更容易保证，不需要过多的密封辅助材料就能实现可靠的管路连接。阀体两端采用内螺纹连接结构，适配常规的英制管螺纹，安装时不需要额外的法兰焊接工序，只需要在管螺纹上缠绕适量生料带或者涂抹密封胶，用管钳拧紧即可完成安装，非常适合现场施工空间有限、没有焊接设备的场景。

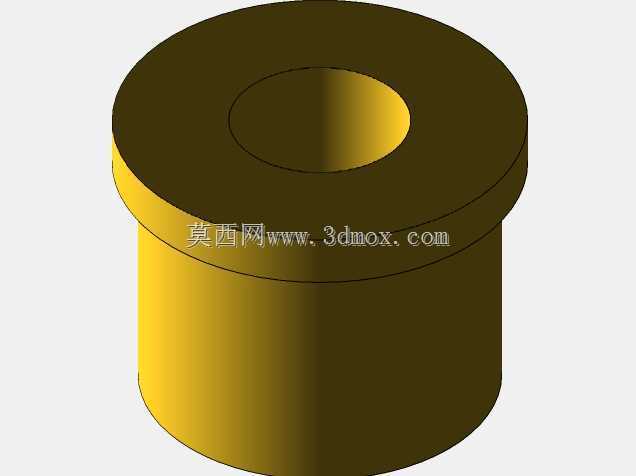

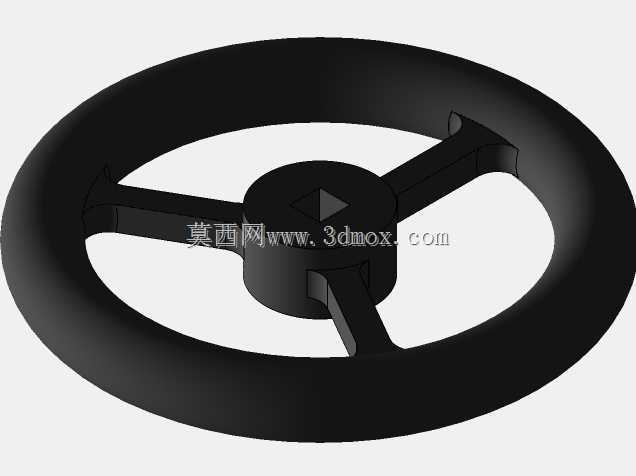

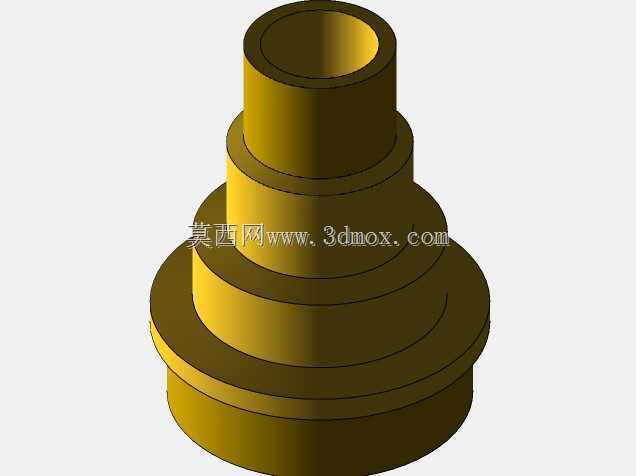

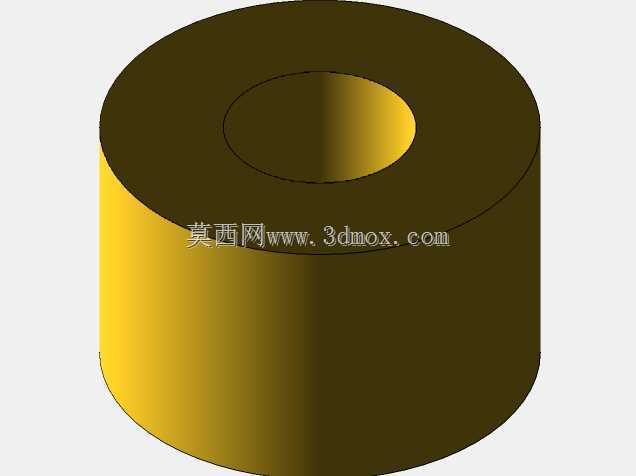

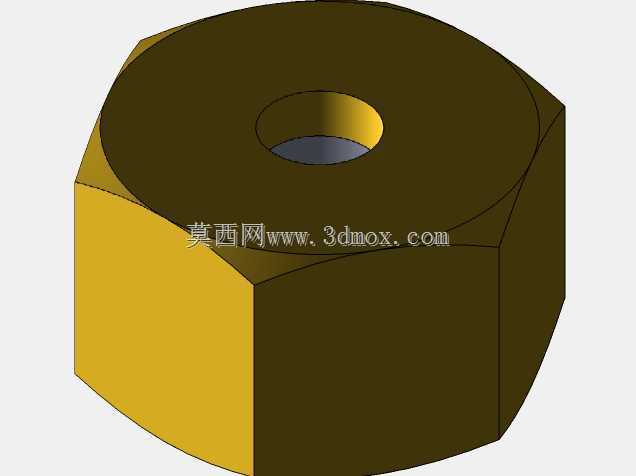

　　手轮部分采用金属压铸成型，轮缘做了圆弧过渡处理，旋转施力时不会硌手，轮辐采用三辐条结构，在保证手轮整体扭转强度的前提下尽可能减少了材料用量，手轮和阀杆的连接采用方榫配合加顶部锁紧的结构，避免长期使用后手轮和阀杆之间出现打滑空转的问题。阀杆和阀体上盖之间采用填料密封结构，填料选用耐磨的聚四氟乙烯材质，通过上盖的压紧螺母可以调整填料的压紧程度，当使用一段时间出现阀杆处渗漏时，不需要拆解整个阀门，只需要适当拧紧压紧螺母就能补偿填料的磨损量，大幅降低了后期维护的难度。

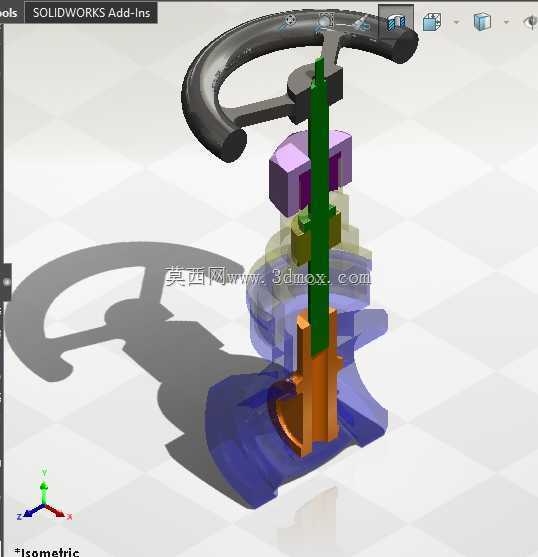

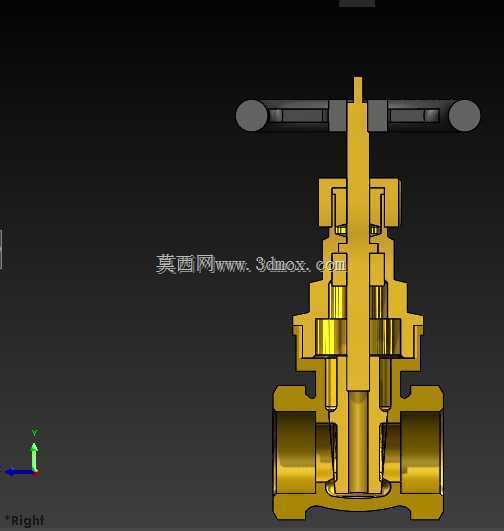

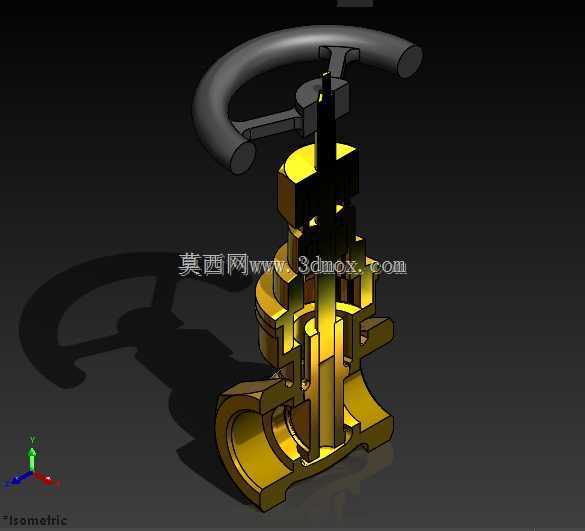

　　闸板部分采用平行式密封结构？不对，这款小口径黄铜闸阀多采用楔式单闸板结构，密封面和阀体密封座研磨配合，关闭时依靠阀杆的下压力将闸板楔入密封座，实现零泄漏截断，闸板和阀杆的连接采用T型槽结构，阀杆旋转升降时不会带动闸板同步转动，避免闸板密封面和阀体密封座之间产生旋转摩擦，有效延长密封面的使用寿命。阀体的流道采用直通式设计，介质流过阀门时的流阻非常小，完全导通状态下的压力损失几乎和等径直管相当，这也是闸阀相比截止阀的核心优势，在需要低流阻、全通径的管路场景下优先选用这类结构。

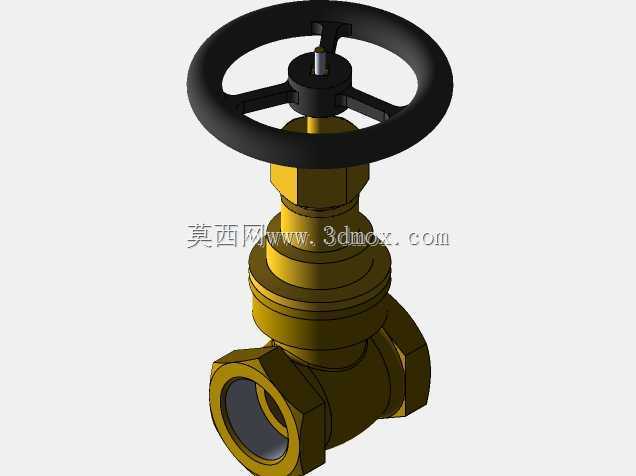

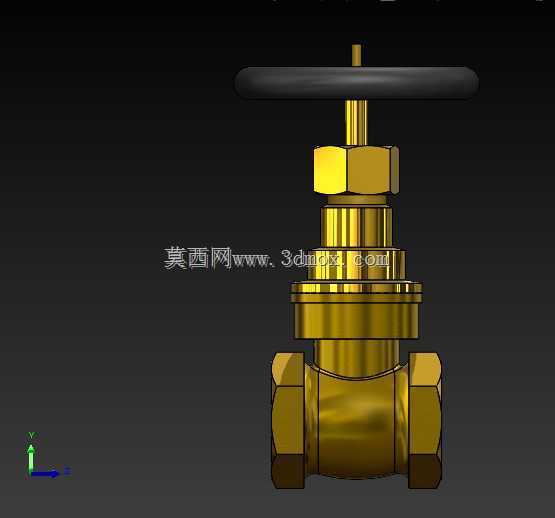

　　从安装边界尺寸来看，这款小口径闸阀的结构长度符合常规管螺纹阀门的安装尺寸规范，两端内螺纹的同轴度控制在合理公差范围内，安装时不需要额外调整管路的同轴度就能顺利拧入，手轮的顶部高度距离阀体中心轴线的尺寸经过优化，即使在管路紧贴墙面安装的场景下，也预留了足够的手轮旋转操作空间，不需要额外加装加长杆就能完成开关操作。阀体的下部没有突出的排污结构，整体外形规整，在并排安装多台阀门的场景下可以紧密排布，节省管路安装空间。

　　在实际建模过程中，需要重点关注几个配合尺寸的公差控制：首先是阀杆和上盖导向孔的配合间隙，间隙过大会导致阀杆升降晃动，影响闸板的对中密封，间隙过小则会出现阀杆卡滞，旋转手轮时阻力过大；其次是闸板和阀体中腔的配合间隙，要保证闸板升降顺畅无卡滞，同时还要避免闸板在中腔内晃动量过大，导致关闭时密封面错位；另外两端内螺纹的加工精度要符合管螺纹的公差要求，螺纹的牙型角、螺距误差控制在标准范围内，避免安装时出现螺纹滑牙、密封不严的问题。填料腔的尺寸设计要匹配标准填料的规格，不需要定制非标填料就能完成装配，降低后期维护的配件成本。

　　这类黄铜闸阀的适用介质包括常温清水、无腐蚀性的气体、温度不超过120℃的低压蒸汽，在选型时需要根据管路的实际工作压力、介质温度、介质腐蚀特性匹配对应的密封材质和阀体材质，这款全铜结构的阀门不适合用于强酸、强碱等高腐蚀介质的管路，也不能用于超过额定压力的高压工况，否则容易出现阀体爆裂、密封泄漏的问题。在日常维护时，长期处于全开或者全闭状态的阀门，需要定期进行一次开关循环操作，避免闸板和阀体密封座长期处于挤压或者贴合状态出现粘结，导致需要操作时出现阀杆锈死、闸板无法动作的问题。
