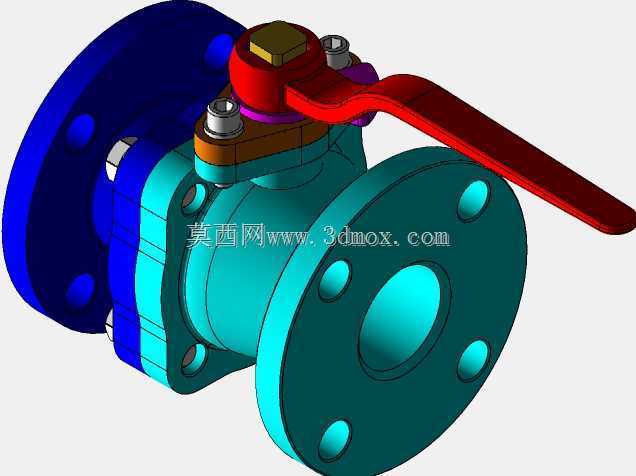

法兰式手动水控球阀三维结构设计

　　在民用供水、工业循环水、暖通给排水、小型化工流体输送等管路系统中，手动法兰式水控球阀是应用频次极高的通断控制元件，这类元件的核心作用是在管路检修、支路切换、流量截断场景下，通过手动操作实现管路介质的可靠通断，相比闸阀、截止阀，球阀的流阻更小，全开状态下介质流通截面与管路通径几乎一致，不会产生明显的节流压损，适合对管路压力损失控制有要求的水系统场景。从结构设计逻辑来看，这款水控球阀采用分体式法兰连接结构，两端法兰均设置四个均布螺栓孔，安装时可直接与同通径的管路法兰配对，通过螺栓锁紧实现密封连接，法兰密封面采用凸面结构，可适配橡胶垫片、四氟垫片等常用密封件，满足0-1.6MPa常规水压工况的密封要求。阀体部分采用左右分体式装配结构，

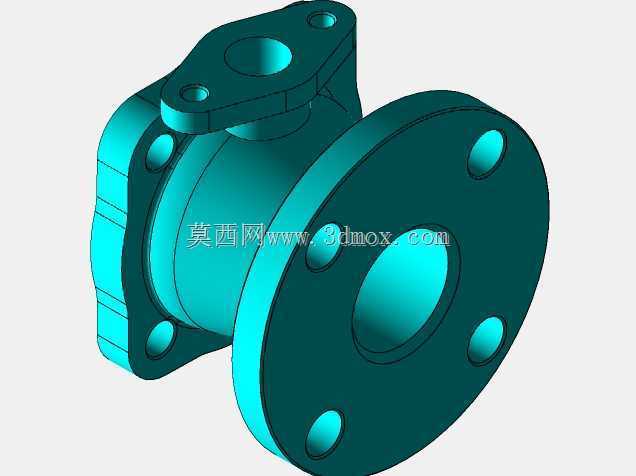

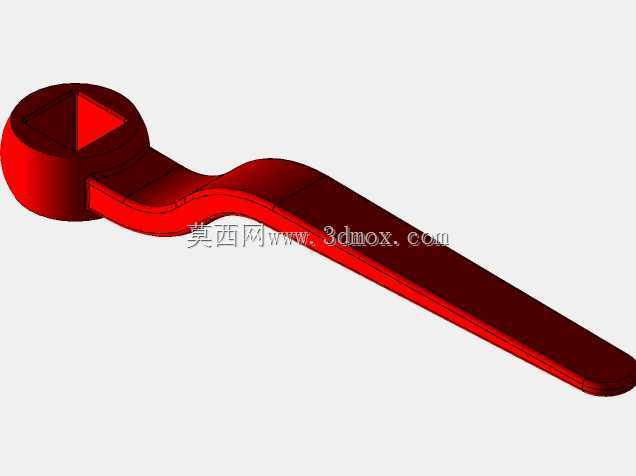

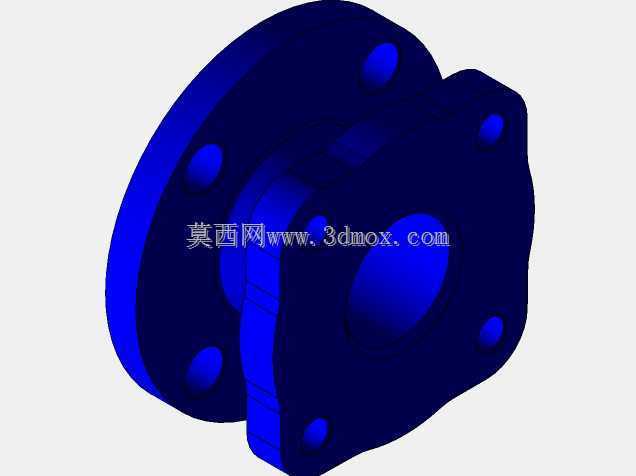

　　中间通过螺栓锁紧将阀芯密封件压紧，这种结构的优势在于后期维护时无需将整个阀门从管路上拆下，只需松开中法兰螺栓即可更换阀芯密封圈，大幅降低管路运维的拆装工作量。阀芯采用通孔式球体结构，球体表面做光滑处理，与阀座密封圈紧密贴合，当手柄旋转90度时，球体通孔与管路方向完全对齐即为全开状态，旋转90度后通孔垂直于管路即为全关状态，操作行程短，开关状态可通过手柄方向直接判断，现场运维人员无需额外标识即可快速识别阀门开闭状态。操作手柄采用加长杠杆式结构，手柄根部与阀杆通过扁方结构连接，避免操作时出现打滑，加长力臂的设计可降低手动操作的力矩，即使在阀座存在一定预紧力、管路带压的情况下，操作人员也可轻松完成开关动作，手柄表面做圆弧过渡处理，

　　避免操作时划伤手部。阀杆部分采用下装式结构，阀杆从阀体内部向外穿出，这种结构可避免阀杆在介质压力作用下向外飞出，满足压力管路的安全设计要求，阀杆与阀体之间设置多层密封圈，防止介质从阀杆位置出现外漏。从安装边界来看，这款阀门的结构长度符合常规法兰球阀的安装尺寸规范，两端法兰的螺栓孔中心距、法兰外径均匹配对应通径的国标法兰尺寸，设计选型时无需额外调整管路预留间距，可直接替换同参数的老旧损坏阀门。在建模过程中，所有装配部件均做了干涉检查，手柄旋转全行程内不会与法兰螺栓、周边管路部件产生碰撞，球体与阀座的配合间隙控制在合理范围，既保证密封性能，又避免开关力矩过大导致操作困难。这类手动水控球阀不适合用于含大量固体颗粒的污水介质，

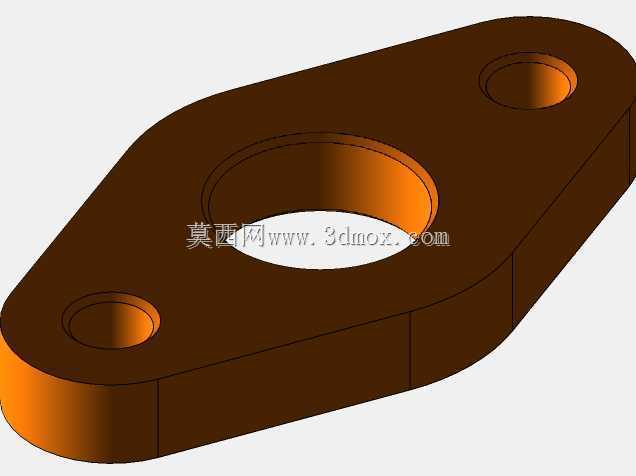

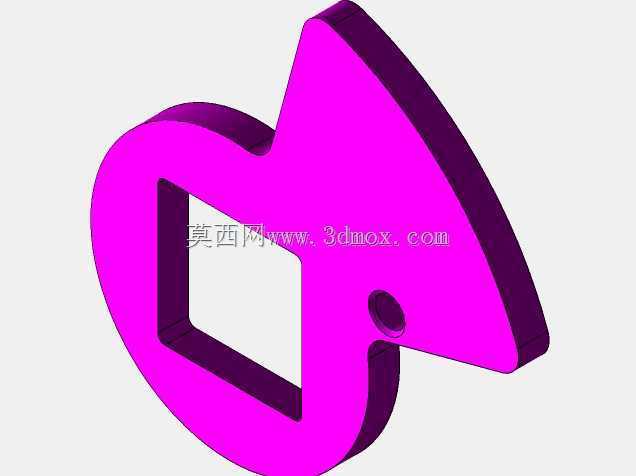

　　否则颗粒容易划伤球体表面和阀座密封面，导致密封失效，在清水、循环水、无腐蚀性的洁净流体管路中，这类阀门的使用寿命可达上万次开关循环，日常维护仅需定期检查阀杆位置的密封情况，若出现微量渗漏可适当压紧阀杆填料压盖即可解决问题。在三维建模层面，这款模型还原了所有装配细节，包括中法兰连接螺栓、阀杆定位结构、手柄限位结构，可直接用于教学演示、管路系统装配模拟、新入门结构工程师的阀门结构参考，也可用于虚拟管路布局的干涉检查，帮助设计人员在管路设计阶段提前确认阀门安装空间、操作空间是否充足，避免现场安装时出现手柄无法转动、螺栓无法锁紧的问题。
