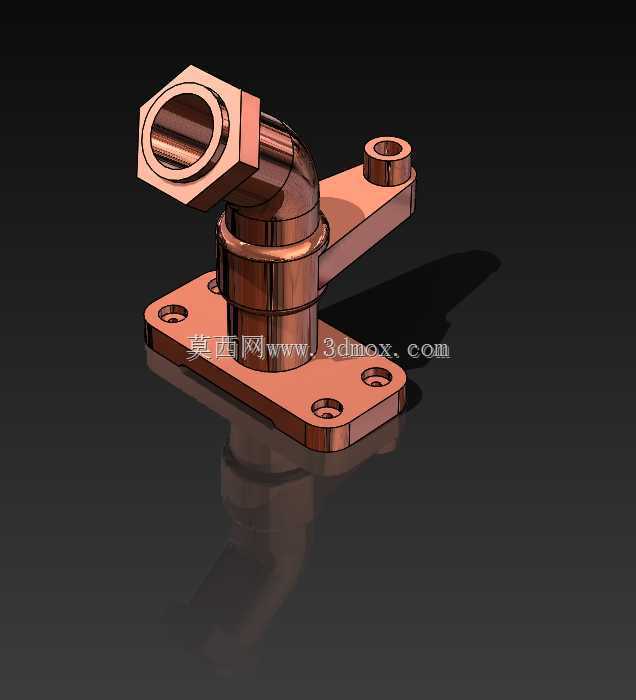

带安装支座铜质直角管路弯头结构

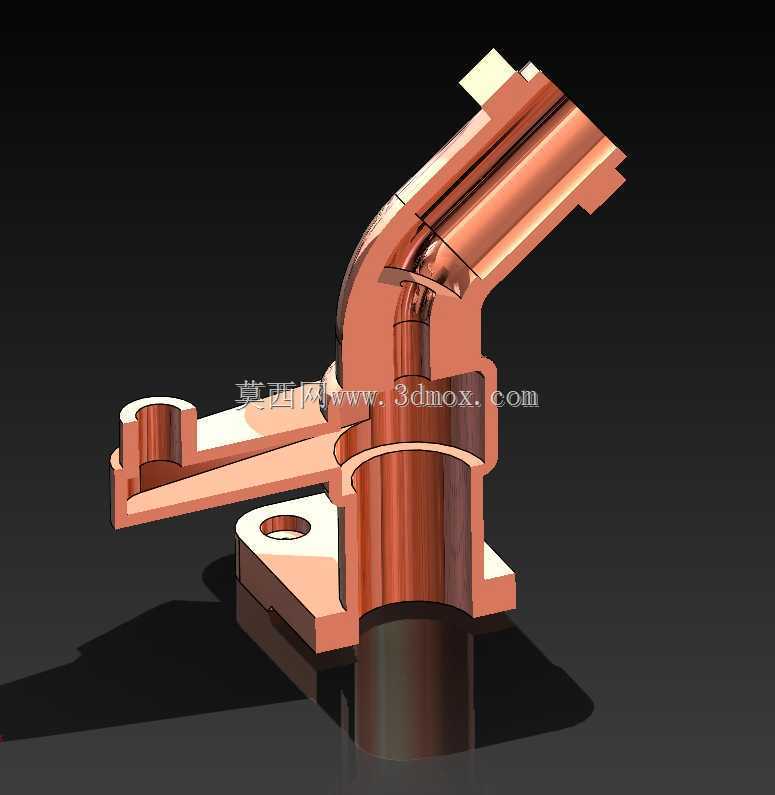

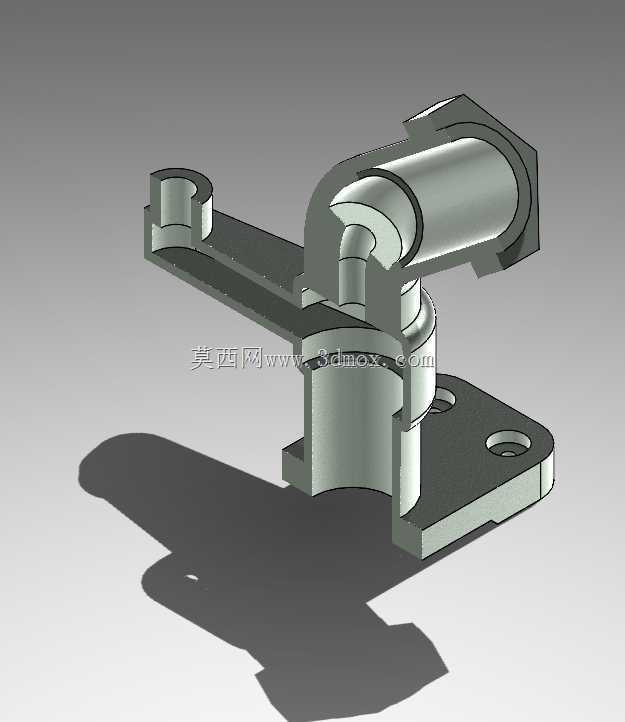

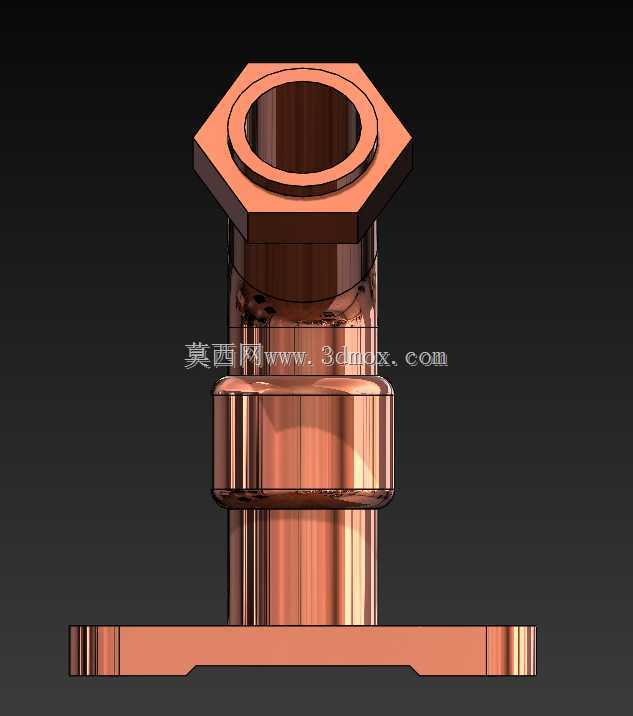

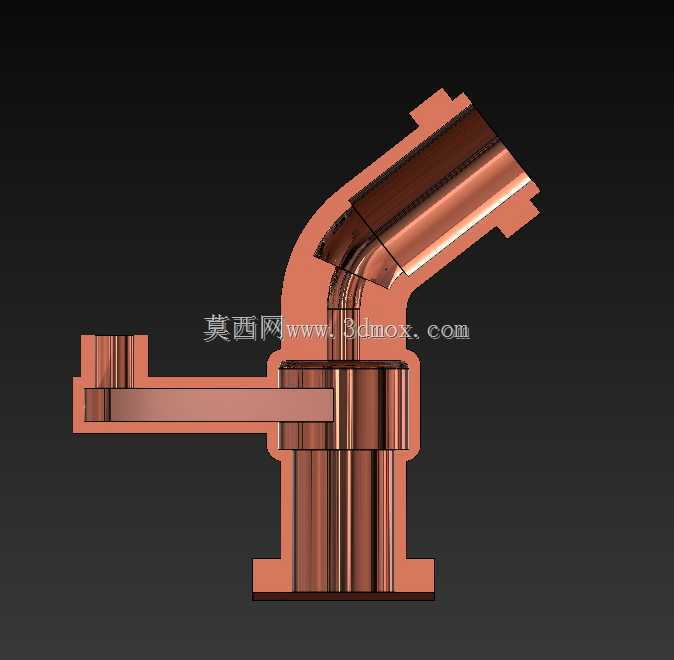

　　这类带集成安装支座的直角弯头，主要应用在小通径流体输送管路的转向布设场景，常见于小型液压润滑回路、低压气动控制管路、精密设备冷却循环系统中，用来实现管路90度方向切换的同时，直接通过自身带的安装板完成管路端点的刚性固定，省去额外配置管夹、支座的安装工序，能有效压缩管路布设的空间占用，减少管路接头的累计装配误差。从结构设计来看，弯头主体采用等通径直角转弯流道，转弯处做了圆弧过渡处理，避免直角流道造成的流体压损骤增，也能减少流体介质在转弯位置的紊流、冲蚀问题，延长接头的使用寿命。一端采用外六角锁紧式接头结构，六角面的尺寸适配标准开口扳手的作业空间，安装时可以直接卡持六角面完成拧紧操作，不需要额外夹持弯头本体，

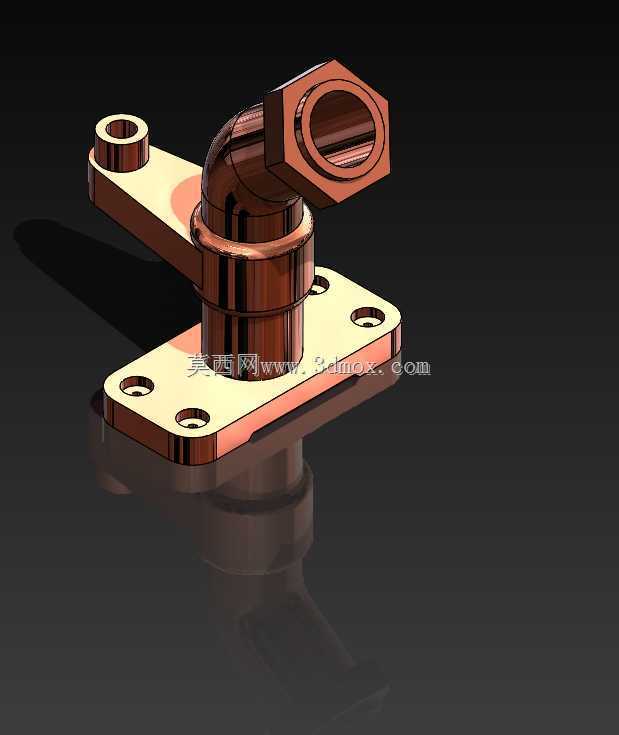

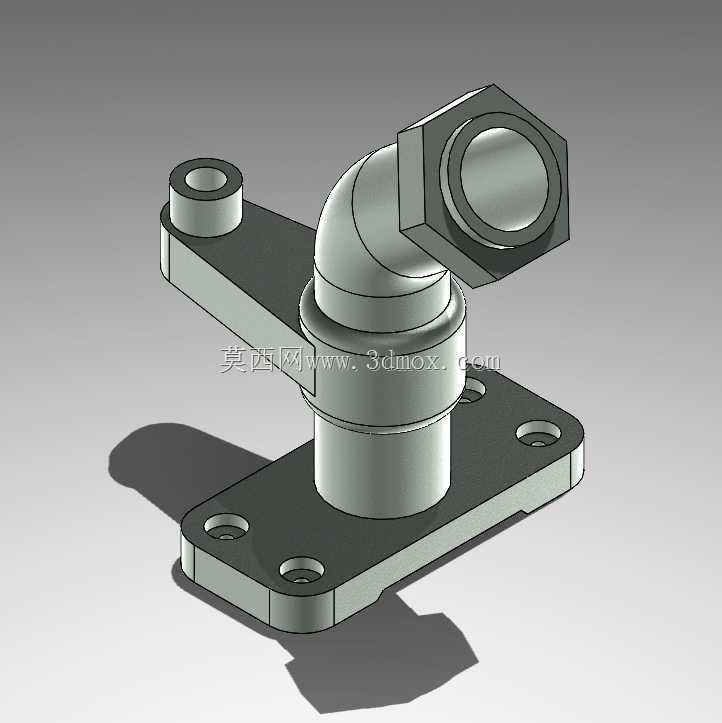

　　能避免安装过程中力矩过大造成弯头主体变形，接头的密封面采用平面密封结构，适配金属密封垫或者组合密封垫，能满足低压到中压工况下的密封要求，不会出现介质渗漏问题。另一端与弯头本体一体成型的安装支座，采用带四个安装孔的平板结构，安装孔的位置度公差控制在0.1mm以内，能直接适配设备预设的安装螺柱，不需要现场配打孔位，安装板与弯头主体的连接位置做了加厚加强筋处理，能承受管路运行过程中产生的振动、管路拉扯力，避免长期受力出现焊缝或者本体开裂的问题。安装支座侧面延伸出的带单孔定位支耳，主要用于管路布设时的辅助定位，安装时可以先通过支耳的孔位完成预装定位，再锁紧四个主安装孔的紧固件，能降低现场安装的对位难度，也能避免安装过程中弯头出现转动偏移，

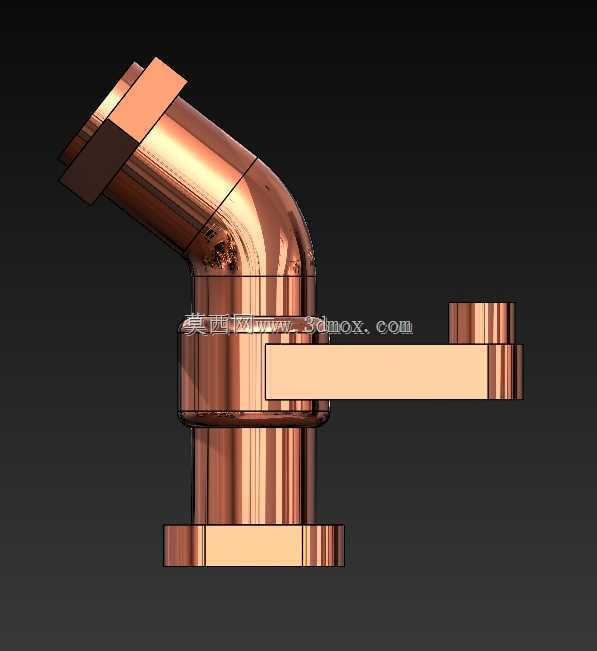

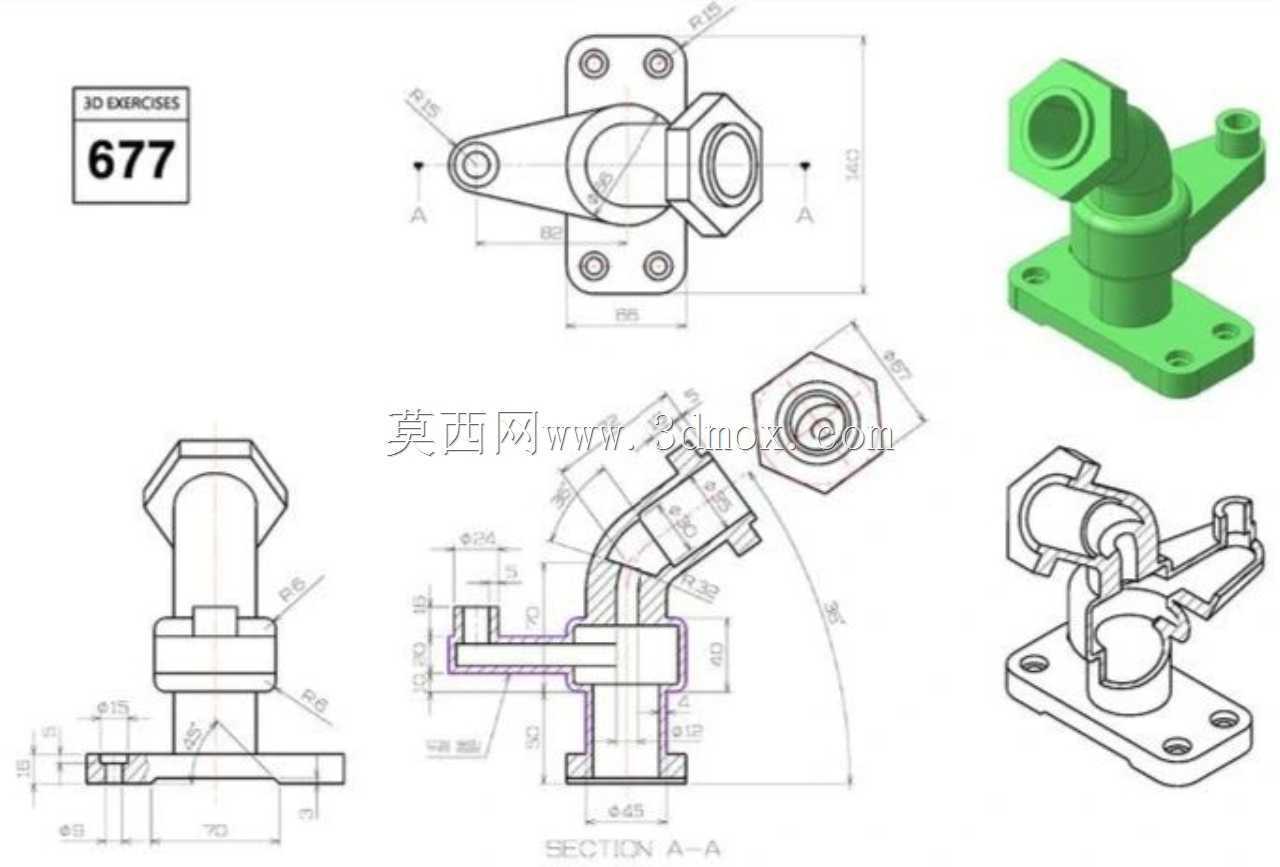

　　保证接头对接的同轴度。从安装边界尺寸来看，弯头的整体高度控制在适配小型设备内部紧凑空间的范围，安装板的长宽尺寸预留了足够的紧固件操作空间，安装时扳手不会和周边其他零部件产生干涉，接头的外伸长度匹配常用管路的弯曲半径，不会因为接头过短造成管路弯折堵死，也不会因为接头过长额外占用布设空间。建模过程中，这类零件需要重点关注流道的内壁粗糙度要求、安装孔的位置度公差、密封面的平面度要求，所有的棱角位置都做了倒钝处理，避免安装过程中划伤操作人员或者损坏配套的密封件、管路。在实际选型应用中，这类集成安装座的弯头相比普通弯头加独立管夹的组合方案，整体装配效率能提升40%以上，同时因为减少了一个装配环节，管路系统的整体可靠性也更高，

　　尤其适合在空间紧凑、装配工位操作空间有限的设备内部使用，比如小型液压站的内部管路、精密机床的润滑管路、电子设备的水冷循环管路等场景，都能看到这类结构的应用。设计时还需要考虑材质的适配性，铜质材质本身具备较好的耐腐蚀性和导热性，用在水冷回路中还能辅助带走部分流体热量，用在润滑回路中不会和润滑油产生不良反应，长期使用也不会出现锈蚀脱落的杂质堵塞管路的问题。另外，弯头的转弯半径设计为通径的1.5倍，这个数值是经过流体仿真验证的最优值，既不会因为转弯半径过大造成整体尺寸超标，也不会因为转弯半径过小造成压损过大，能平衡空间占用和流体性能的双重需求。安装板的厚度经过强度校核，在额定工作压力下，安装板的变形量控制在0.02mm以内，不会因为压力波动造成安装位置松动，也不会因为长期振动出现紧固件松脱的问题。
