拖车自动支腿24V直流减速驱动电机

　　这套驱动单元的核心定位，是给拖挂式房车、货运半挂拖车的自动收放支腿提供动力输出，替代传统人工摇转支腿的操作模式。在实际场站作业场景里，操作人员停靠挂车时不需要再取出手摇柄反复转动支腿丝杆，按下控制开关就能完成支腿的伸出触地、承重调平，以及驶离前的支腿回缩收纳，整套动作的动力全部由这台集成式电机提供。

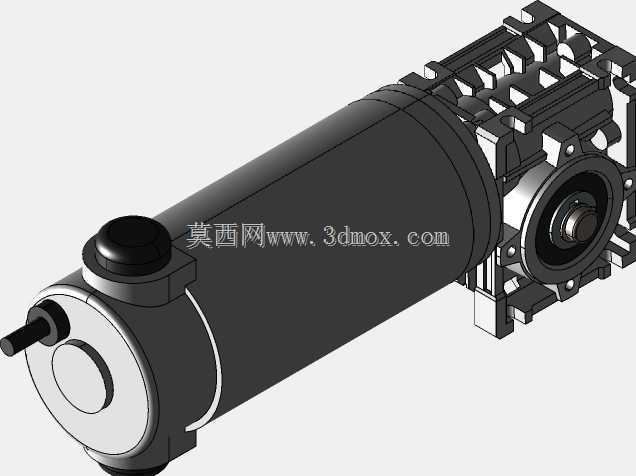

　　从结构布局来看，整套单元把直流动力段和减速输出段做了同轴偏置的整合设计：左侧圆柱段是24V直流电机本体，外壳采用圆柱筒型包覆，尾端预留了供电接线柱与防护端盖，侧置的接线座做了凸起的防水挡边，适配户外挂车作业时的泥水、扬尘工况；电机输出端直接衔接右侧的蜗轮蜗杆减速箱体，减速箱外壳做了多道加强筋网格造型，既提升壳体刚性，也在连续承重输出时增加散热面积。

　　选型层面选用24V直流供电，完全匹配挂车底盘的车载蓄电池电压平台，不需要额外加装逆变升压装置，布线时可以直接对接挂车原有支腿控制回路。减速机构采用蜗轮蜗杆传动形式，本身具备反向自锁特性——当支腿伸出承重、挂车停靠完成后，即使电机断电，支腿承受的整车垂向载荷也不会反向驱动电机轴转动，避免支腿自行回缩、挂车倾斜的安全隐患，这一特性在驻车支腿这类承重驱动场景里是核心功能需求。

　　设计过程中首先要锁定安装边界：减速箱输出端为法兰连接面，法兰面上预留了对应支腿丝杆输入端的安装孔位，输出轴采用带键槽的圆孔结构，和支腿内部的丝杆传动段直接对接，传递大扭矩的同时保证同轴度。电机本体的圆柱外径、减速箱的轴向总长度、法兰面的安装孔间距都需要和挂车支腿的预留安装腔匹配，建模时先把支腿外壳的内部限位空间导入装配环境，再反向排布电机筒身和减速箱的位置，避免出现电机外壳和支腿钣金、底盘车架横梁发生运动干涉的问题。

　　实际工况里这套电机的负载特性很明确：支腿触地前是空程快速升降，需要电机输出较高转速缩短操作时间；触地后进入承重顶升阶段，负载扭矩陡增，经过蜗轮蜗杆减速后输出轴可以放大数倍扭矩，足够撑起挂车前部的牵引架重量，完成脱挂时的高度调节。外壳的所有棱角都做了圆角过渡，没有突出的尖锐结构，避免挂车行驶过程中碎石飞溅磕碰壳体，也方便在底盘狭窄空间里穿装固定。

　　建模时需要分别还原电机筒身的接线柱、尾盖密封槽、减速箱的箱体分型面、输出法兰的安装孔、侧部的透气塞结构，装配时校验电机轴和蜗杆的同轴度、蜗轮和输出轴的连接定位，保证整套传动链的配合关系和实物一致。这类驱动单元除了拖车支腿之外，也可以适配其他需要低速大扭矩、断电自锁的24V车载直线驱动场景，比如房车拓展舱伸缩机构、小型货运尾板的举升驱动，结构上的安装孔位可以根据不同设备的对接需求做小幅调整，核心的电机加自锁减速箱的组合形式不需要改动。
