车载防水倒车蜂鸣警示器结构设计

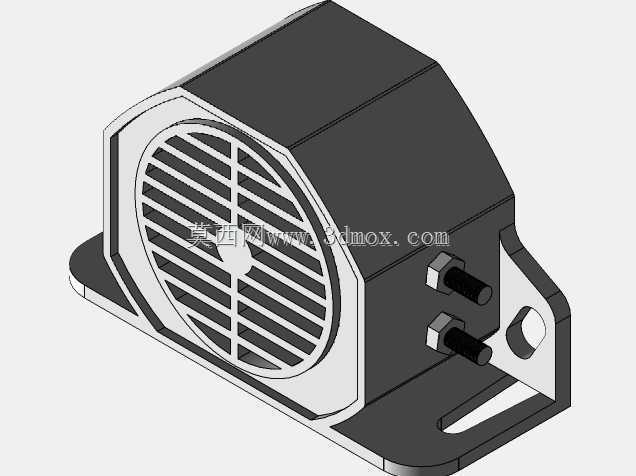

　　在工程机械、货运车辆、厂区作业转运设备的现场运维场景里，倒车盲区的声光提示一直是安全防护里极易被忽略的环节。这类外置式蜂鸣警示装置，核心作用是在车辆挂入倒挡、触发倒车信号回路时，向外发出高分贝的定向警示音，提醒车辆周边的作业人员、通行人员注意避让，弥补后视镜、倒车影像在嘈杂工地、堆场、物流仓库里的感知短板。很多露天作业场景环境噪声常年处于高位，普通车内提示音无法传递到车外，这款外置警示器的结构设计，正是围绕户外车载的严苛使用条件展开。从整机结构来看，发声端采用带横向格栅的圆形防护面罩，格栅条做等距排布，既可以让内部蜂鸣振膜产生的声波无明显遮挡地向外扩散，又能阻挡大颗粒砂石、飞溅的杂物直接撞击发声元件。

　　面罩和主体壳体的衔接处做了贴合止口，装配后可以形成连续的密封面，应对雨天行车的泥水泼溅、高压洗车时的水柱冲刷，避免内部电路受潮短路。壳体主体采用近似切角方箱的造型，没有多余的外凸薄弱结构，壳体壁厚按照车载振动工况做均匀分配，棱角位置做过渡加厚，车辆长期在颠簸路面行驶时，壳体不会因为持续共振出现开裂、异响。装置的安装支撑结构从壳体两侧向下延伸出一体式安装支耳，支耳上开设长圆形调节安装孔，这类孔位设计在现场装配时容错率很高：不同车型的车架安装孔位存在加工公差，长圆孔可以允许安装时在横向、纵向做小范围位置调整，不需要在车架上额外补钻配焊孔，适配轻卡、叉车、装载机、矿用自卸车等不同设备的安装面。支耳和壳体衔接的位置做了加强筋过渡，

　　承受车辆行驶中的持续冲击载荷时，支耳不会从壳体根部发生断裂。装置后侧伸出两个带锁紧螺母的接线柱，接线柱贯穿壳体后壁，外部接线时可以通过螺母压紧线束端子，保证振动工况下线束不会松脱，接线柱和壳体的配合位置做密封处理，杜绝水汽从接线缝隙渗入内部。整机的安装边界设计充分考虑了车载空间的限制：整体轴向厚度控制得较为紧凑，安装时贴靠在车架横梁、车尾护板或者配重块外侧即可，不需要占用车尾大量预留空间，支耳的安装面和发声面罩的朝向保持垂直，安装完成后发声面正对车辆后方区域，警示音可以直接覆盖倒车行进的盲区范围。在实际选型匹配时，这类警示器的工作电压通常覆盖12V到24V的车载供电区间，直接并联在倒车灯的供电回路中即可，不需要额外加装控制继电器，

　　挂倒挡时倒车灯通电，警示器同步启动工作，摘挡后立刻停止发声，不会出现误鸣响。结构建模过程中，需要重点核对几个干涉风险点：首先是后侧接线柱的预留操作空间，装配线束时扳手需要有足够的拧动空间，不能让接线柱紧贴车架板面，导致螺母无法锁紧；其次是发声面罩前方不能有车架横梁、外挂配件遮挡，否则格栅传出的声波会被阻挡，警示距离大幅缩短；再者安装支耳的长圆孔长度要兼顾调节量和结构强度，孔边到支耳外边缘保留足够的安全边距，避免螺栓压紧后支耳出现撕裂。和普通室内使用的蜂鸣器不同，这款装置的所有外部结构都按照户外车载工况做适配，没有易脱落的装饰件，整体重心落在两个安装支耳的支撑区间内，车辆颠簸时不会产生额外的倾覆力矩，固定螺栓承受的交变载荷更小，长期使用的可靠性更高。在厂区内部转运的叉车、仓储堆高车上加装这类警示装置，还可以在车辆行进转向时同步触发提示，在人员和设备混行的车间通道里，能大幅降低碰撞事故的发生概率，结构设计上的每一处细节，都围绕着耐振、防水、易装配、警示有效这几个核心工程需求落地。
