工业皮带输送线结构三维设计

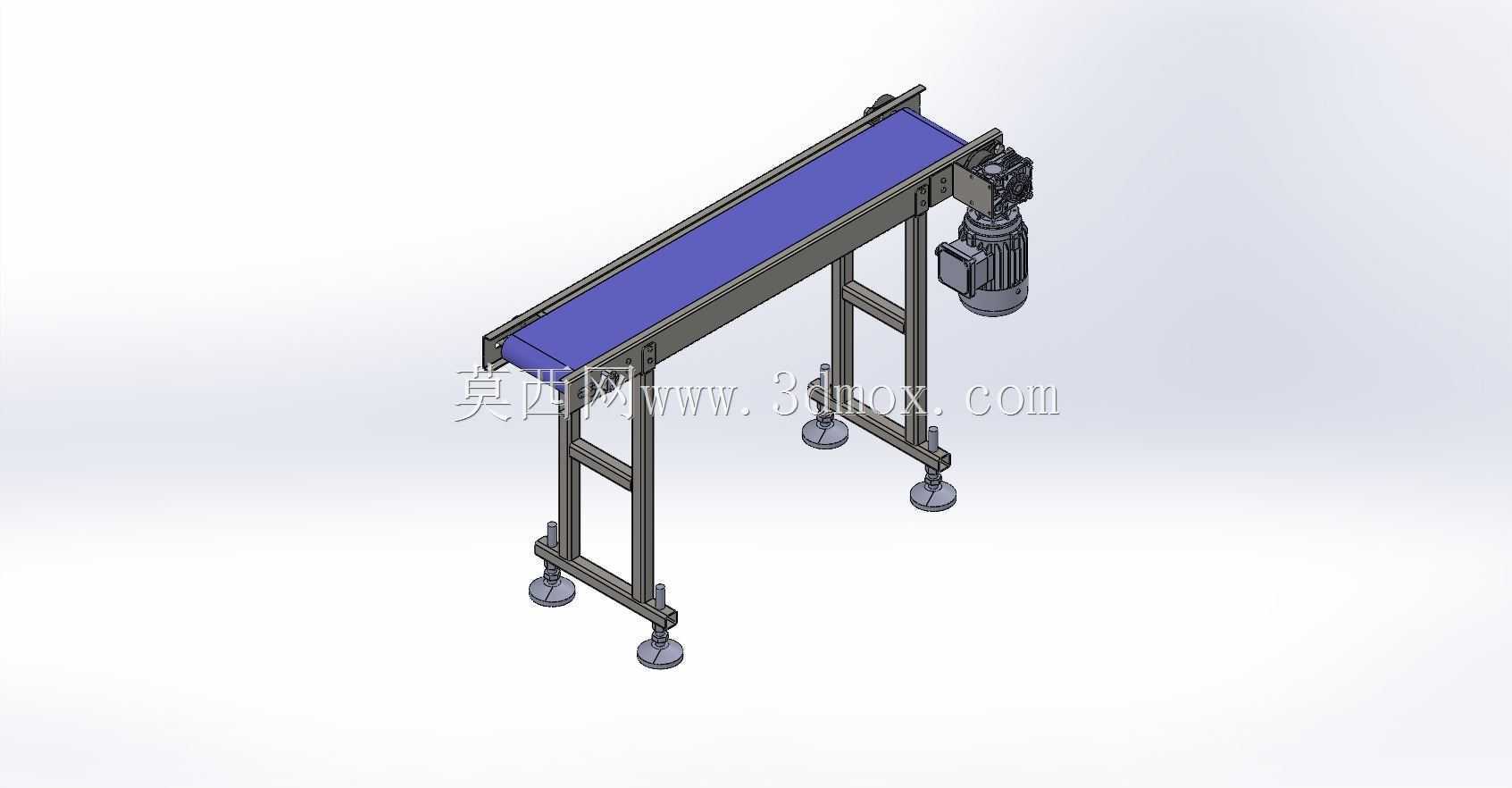

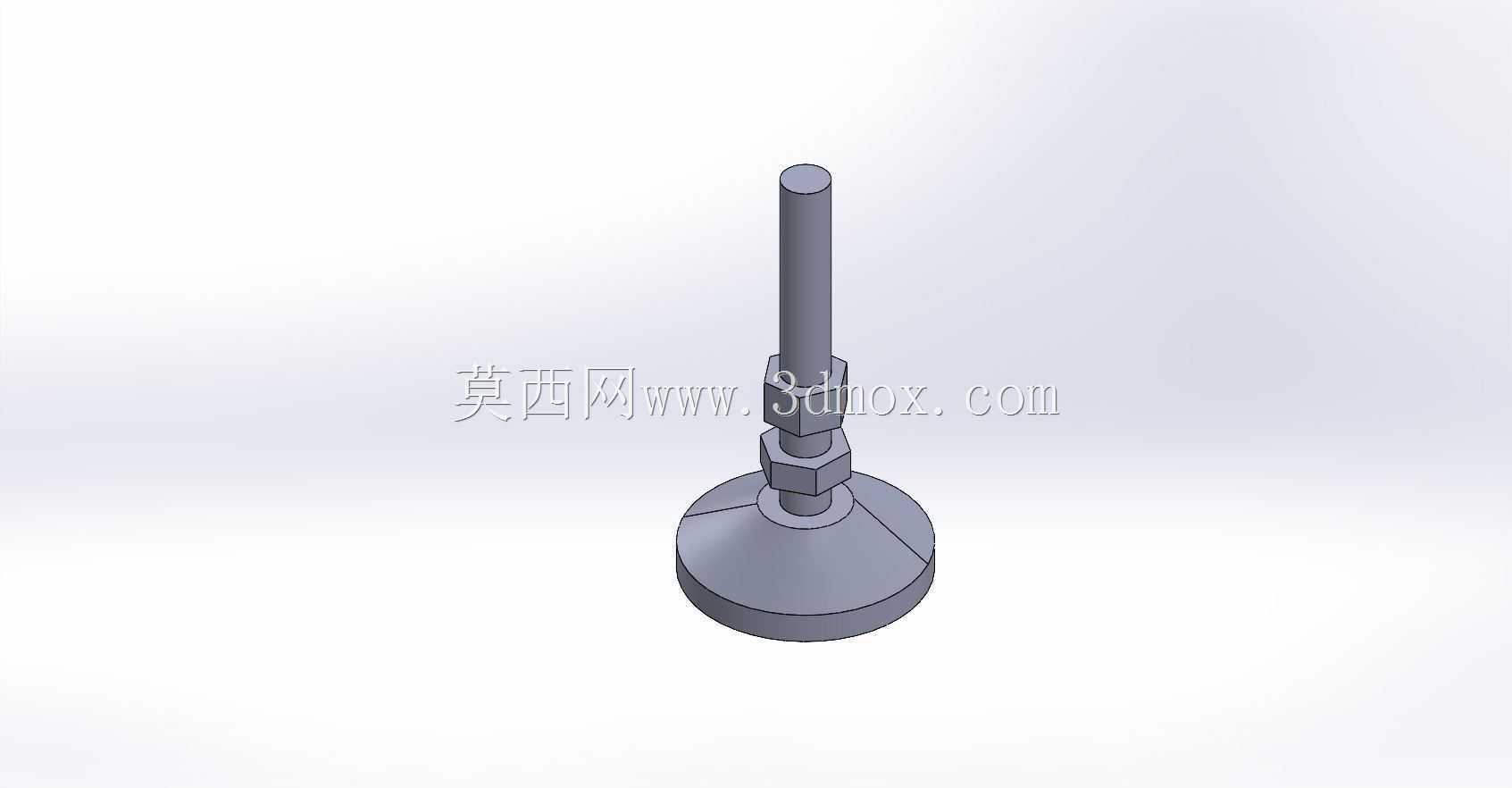

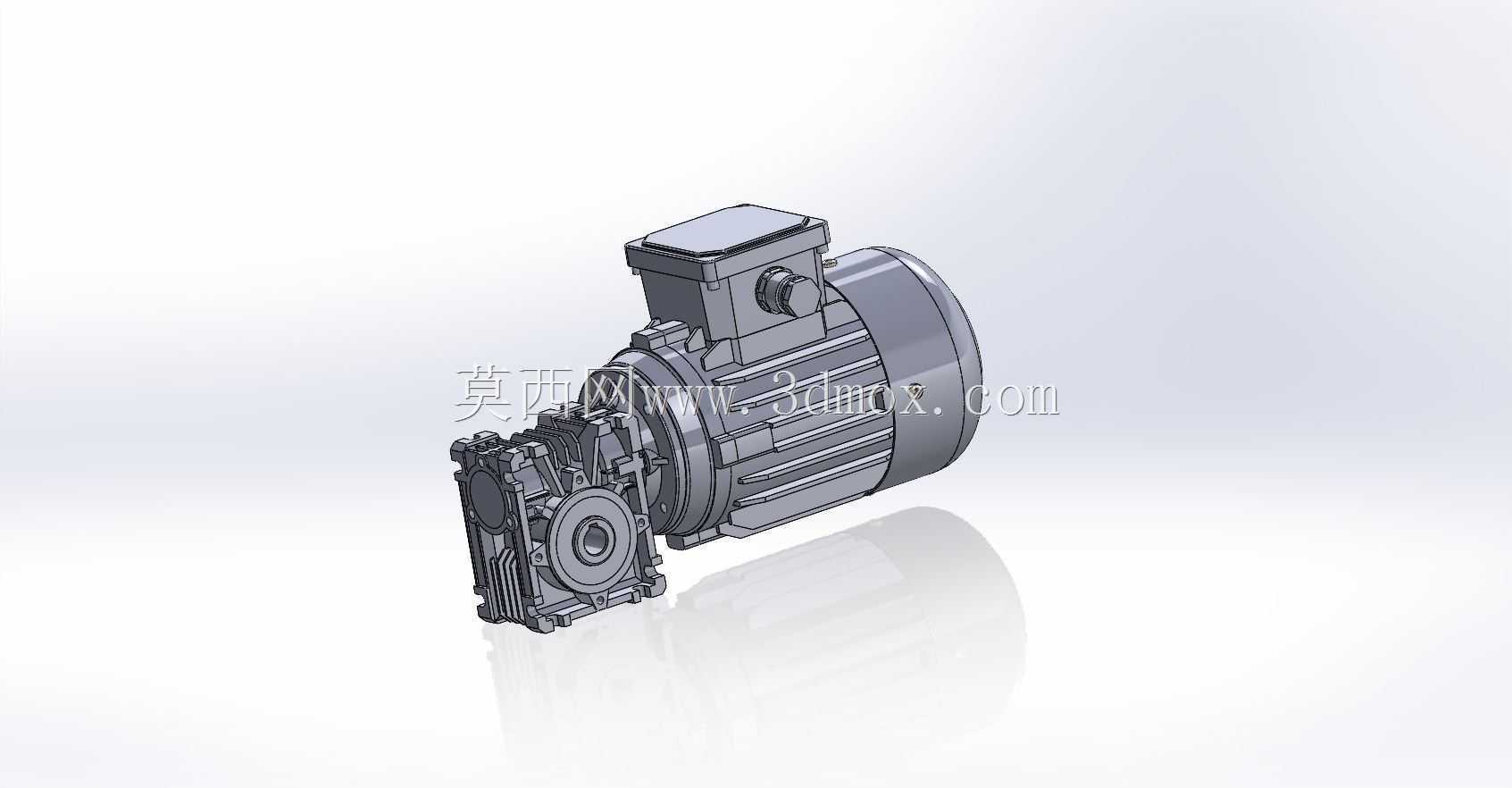

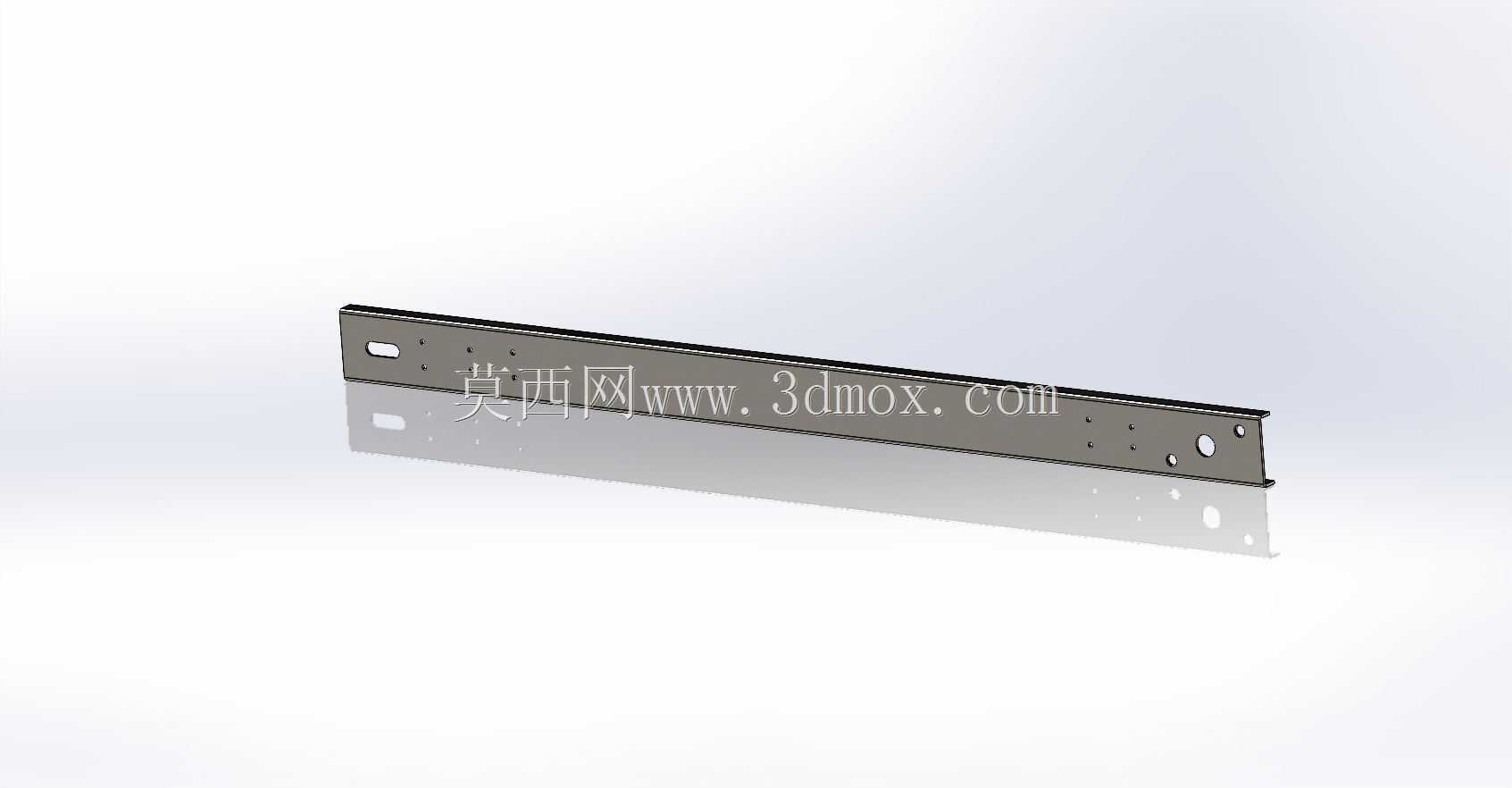

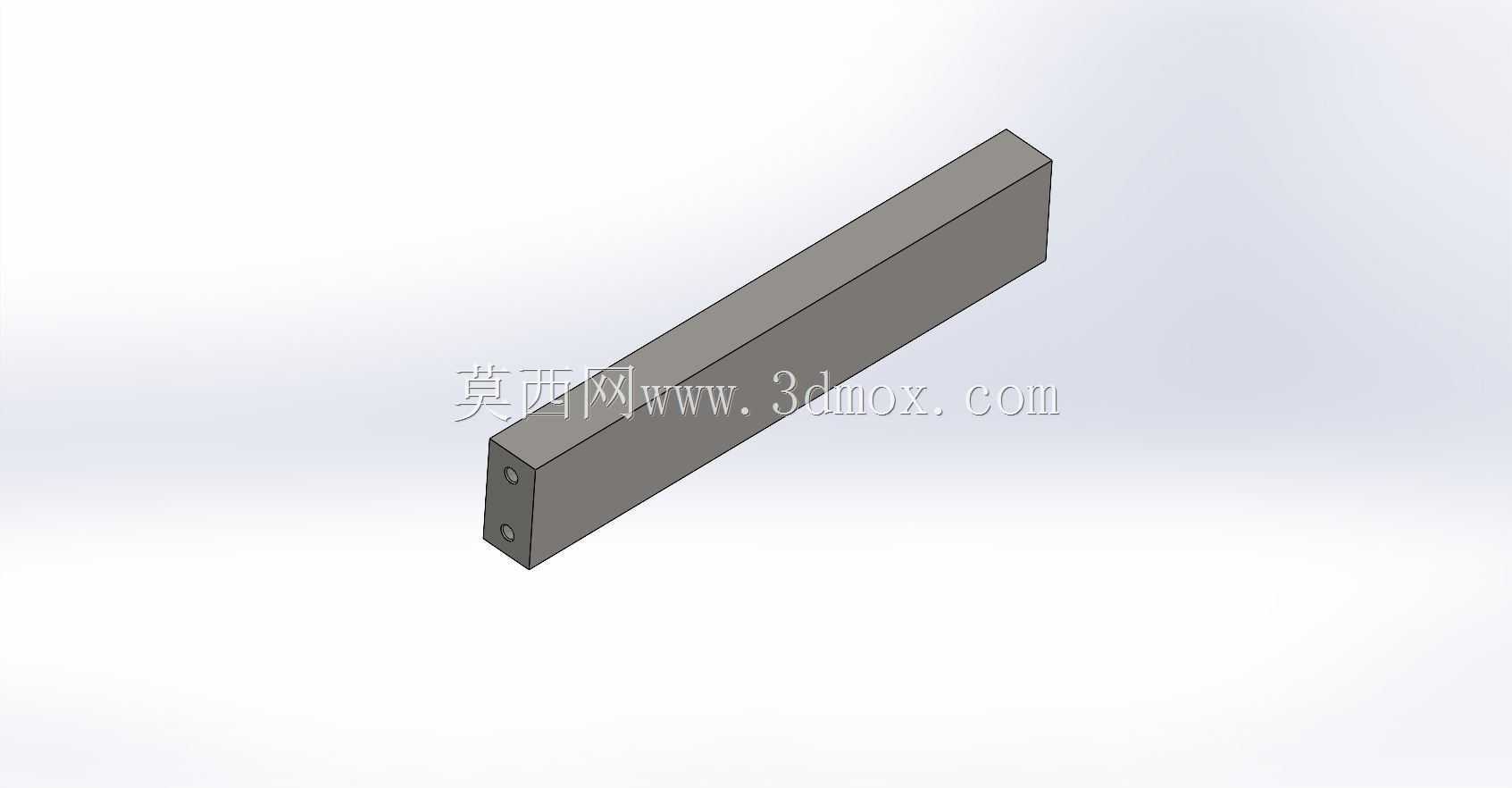

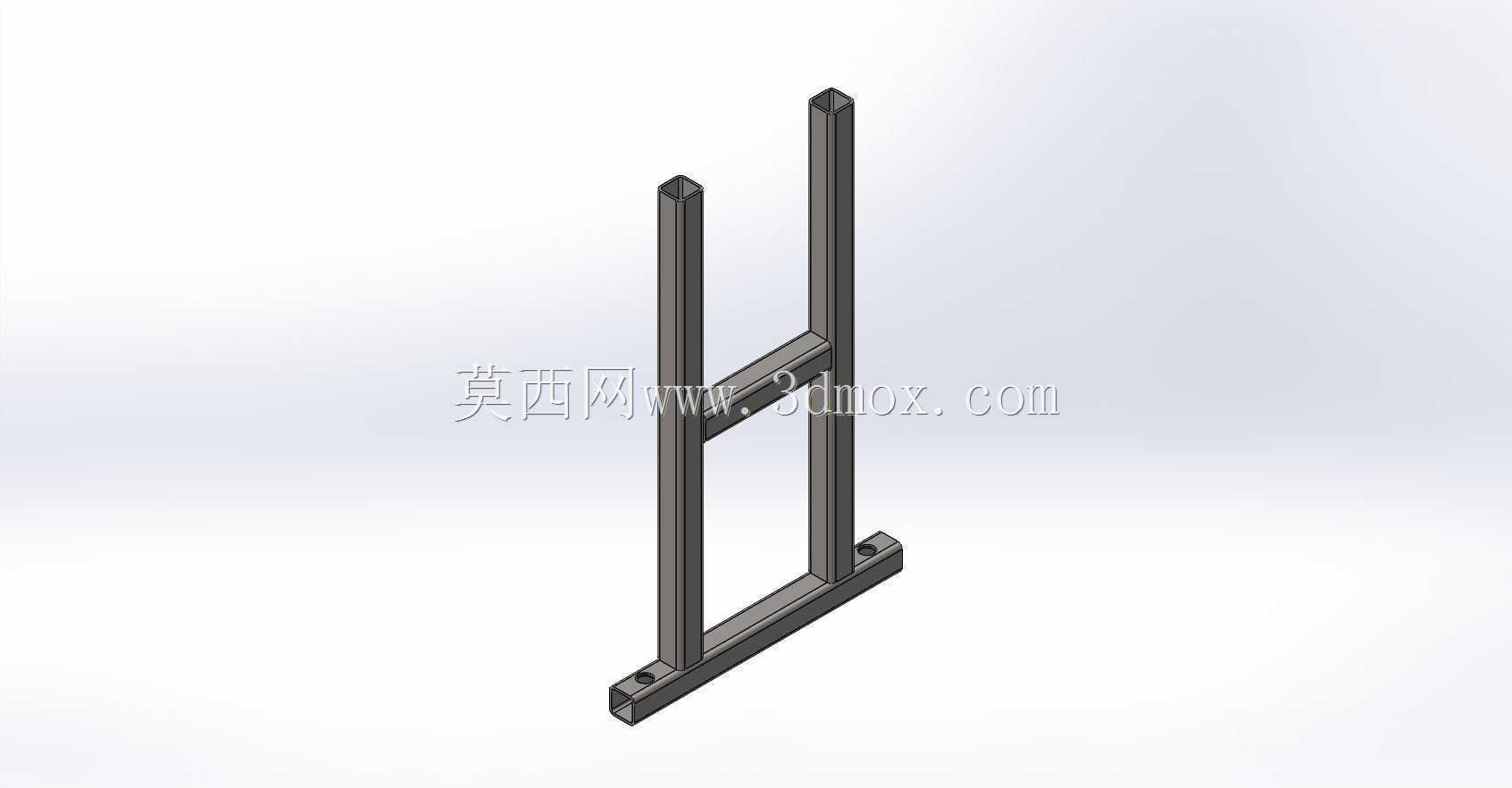

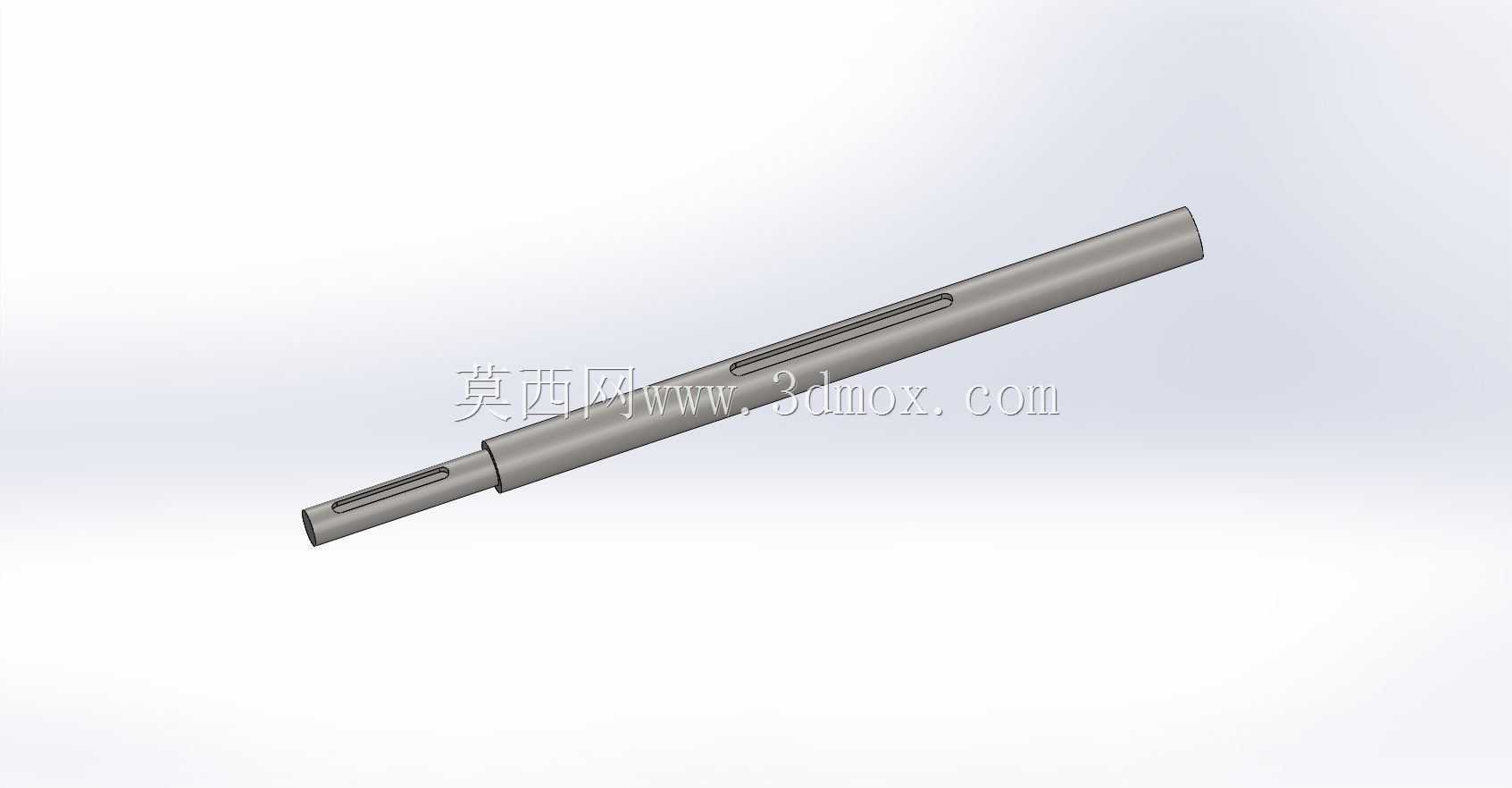

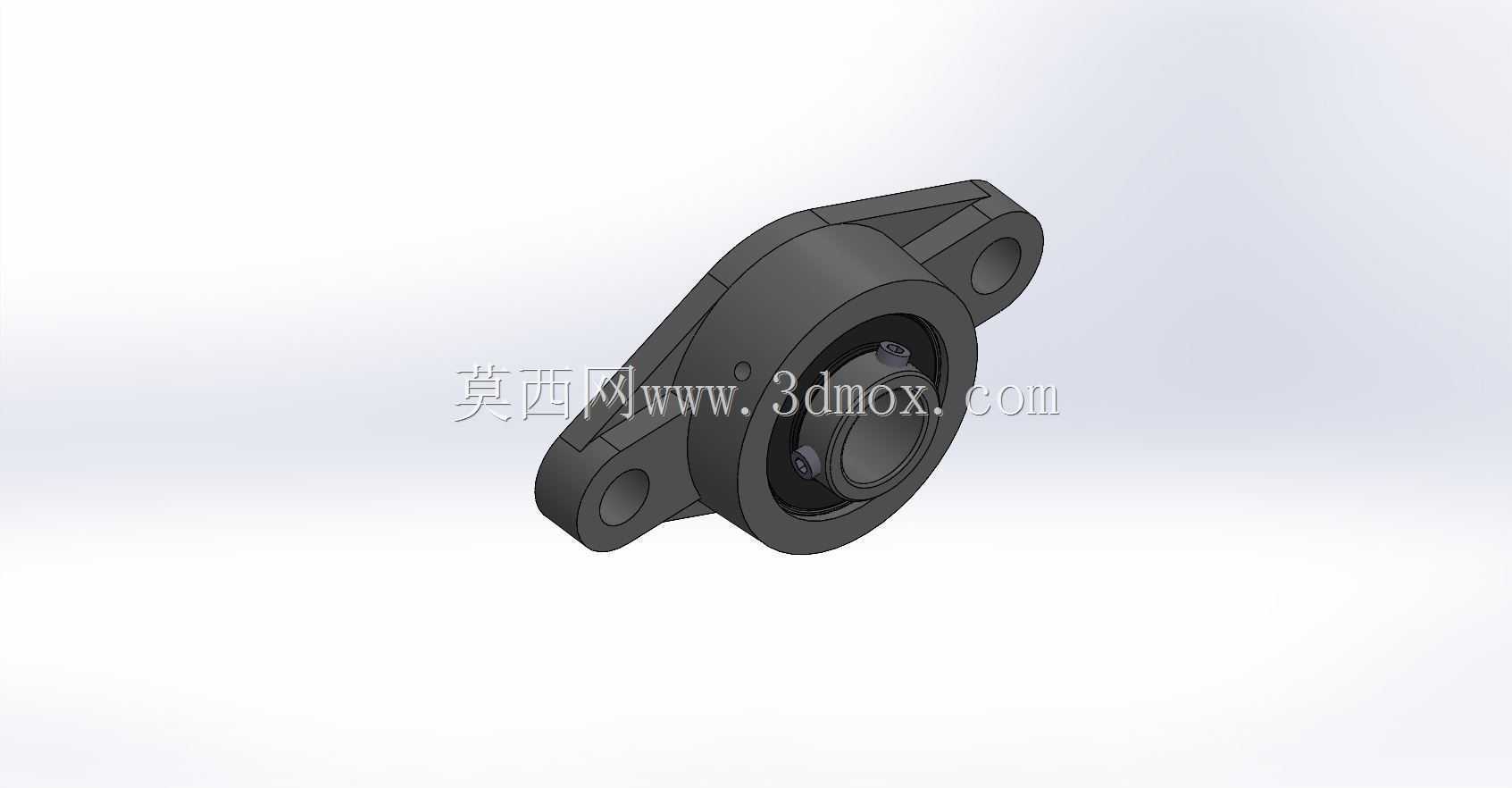

　　在轻工装配、电子零部件加工、食品包装分拣等离散制造场景中，短距离定点物料转运始终是产线布局里的核心衔接环节，这类小型皮带输送设备的设计合理性，直接影响前后工序的流转效率与现场占地适配性。从结构组成来看，这套输送单元采用铝型材拼接式机架作为主体承载结构，四根支撑立柱底部配置可调脚杯，可根据现场地面平整度调整整体水平度，单支脚杯的调节行程覆盖±25mm范围，能适配多数车间普通环氧地坪的安装误差，无需额外做地基预埋处理，安装时仅需通过膨胀螺栓将脚杯底座与地面做轻度固定，即可满足常规运行时的稳定性要求。驱动端布置在设备出料侧的机架端部，采用减速电机直接驱动主动辊筒的传动方案，省去了中间链轮、链条的传动环节，既减少了日常维护时的润滑点位，

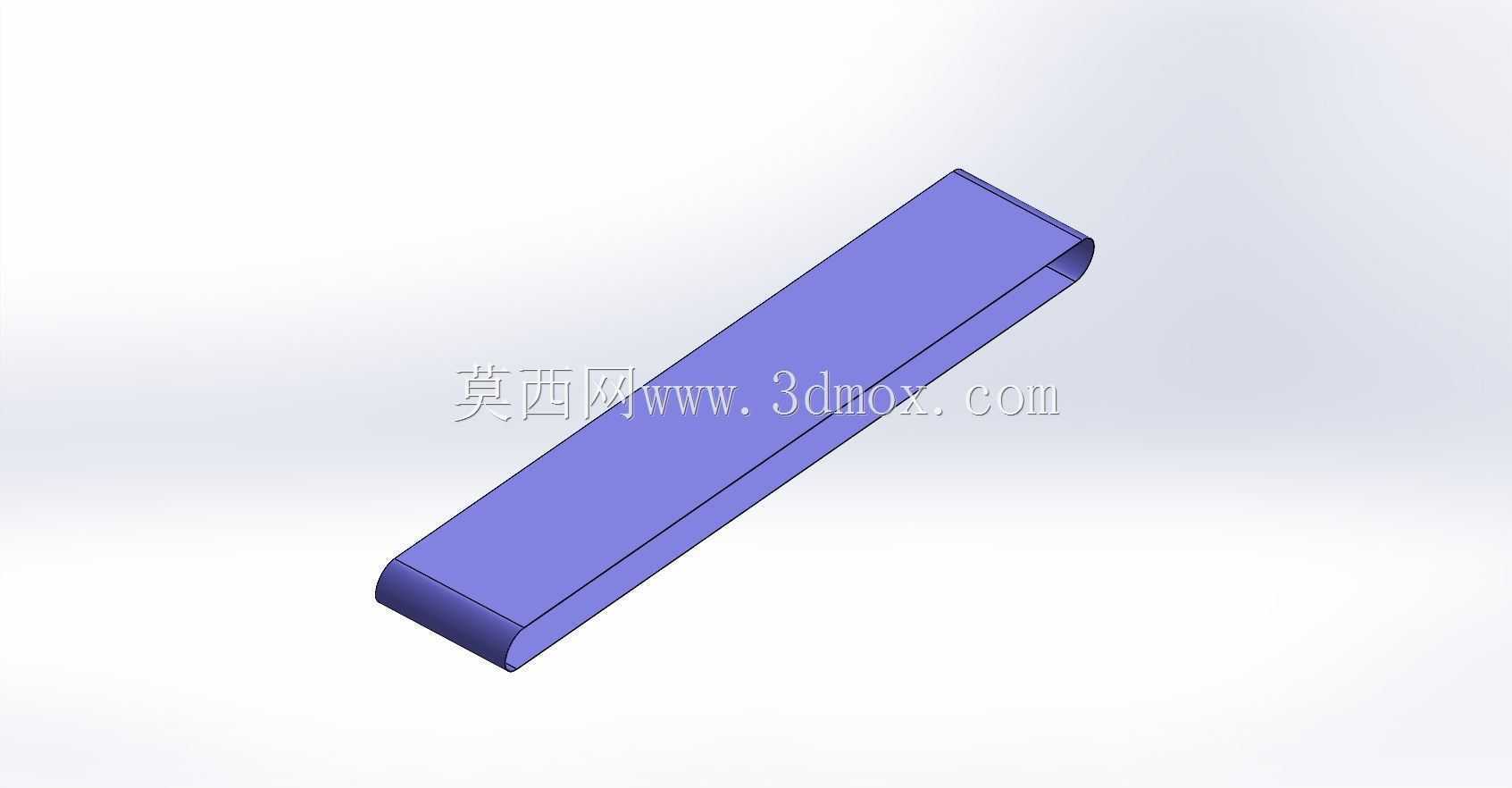

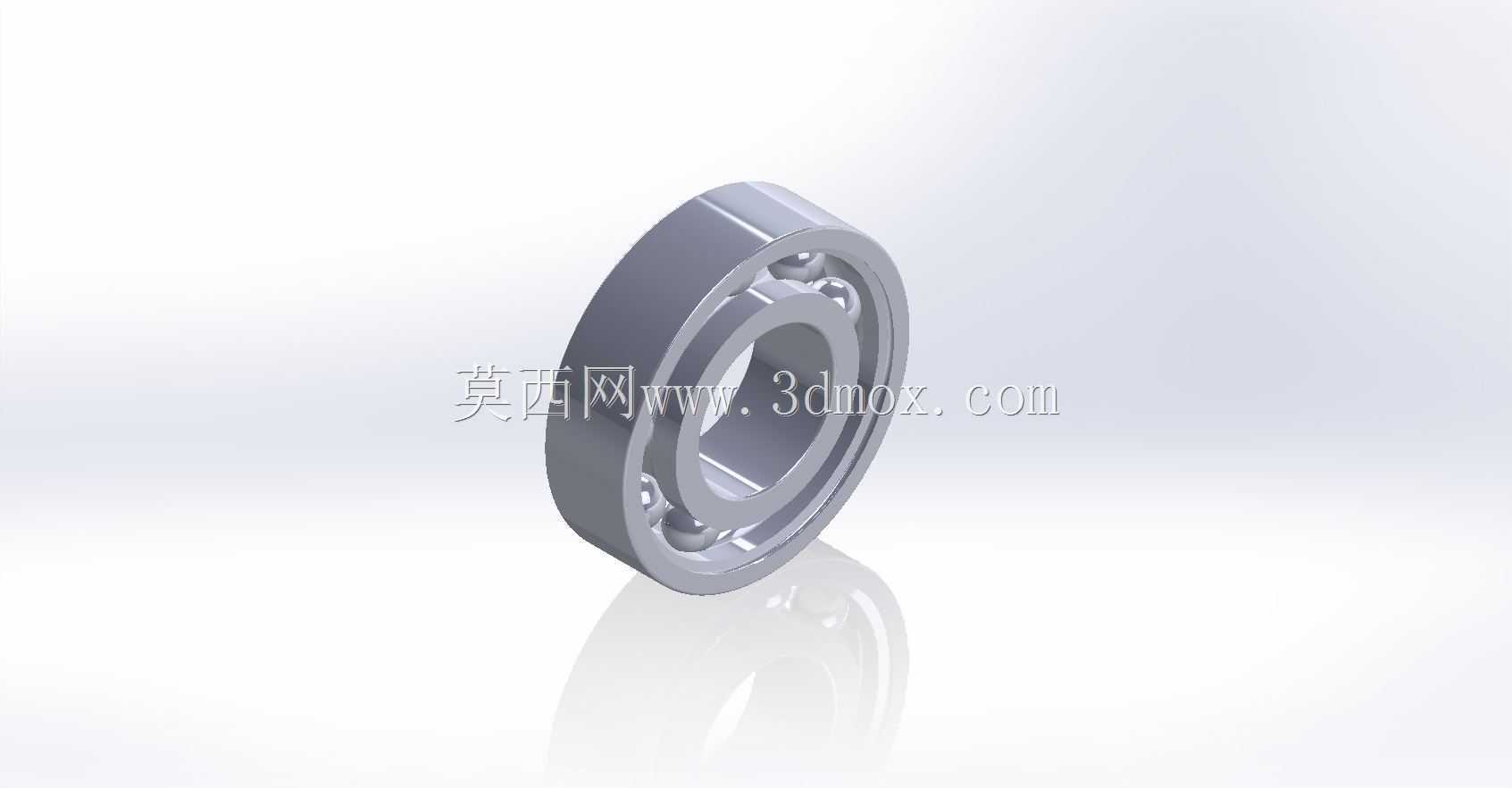

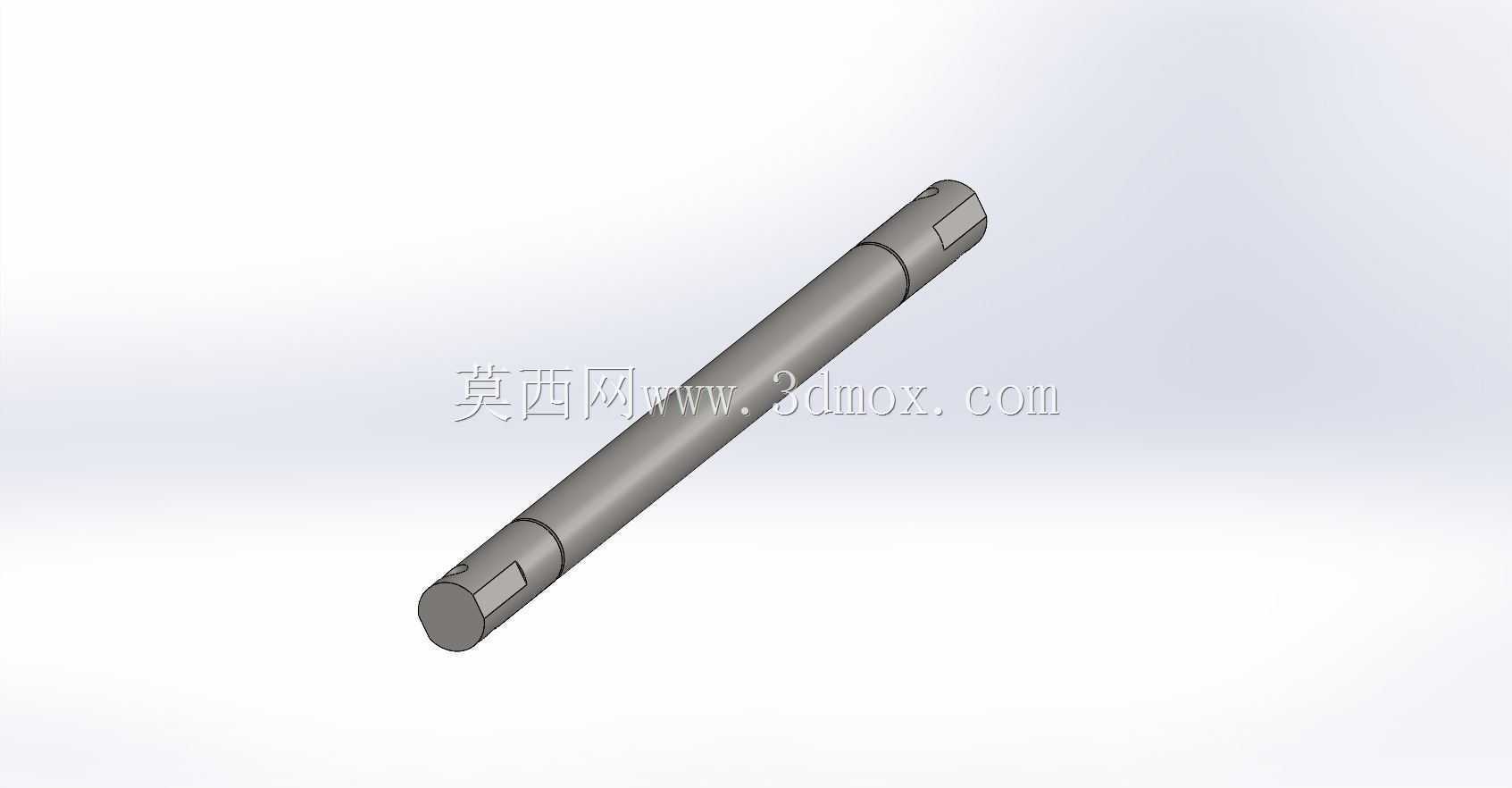

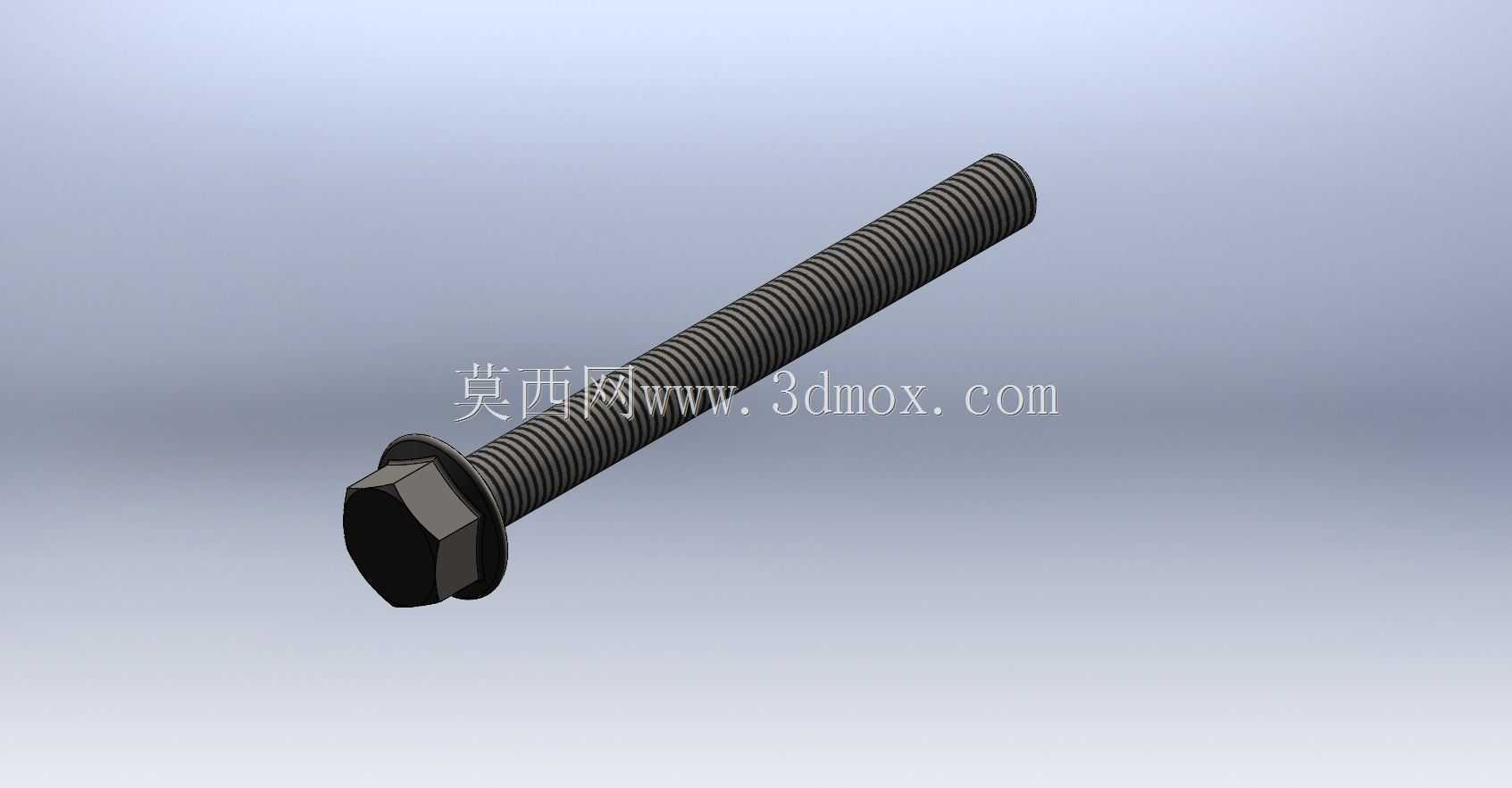

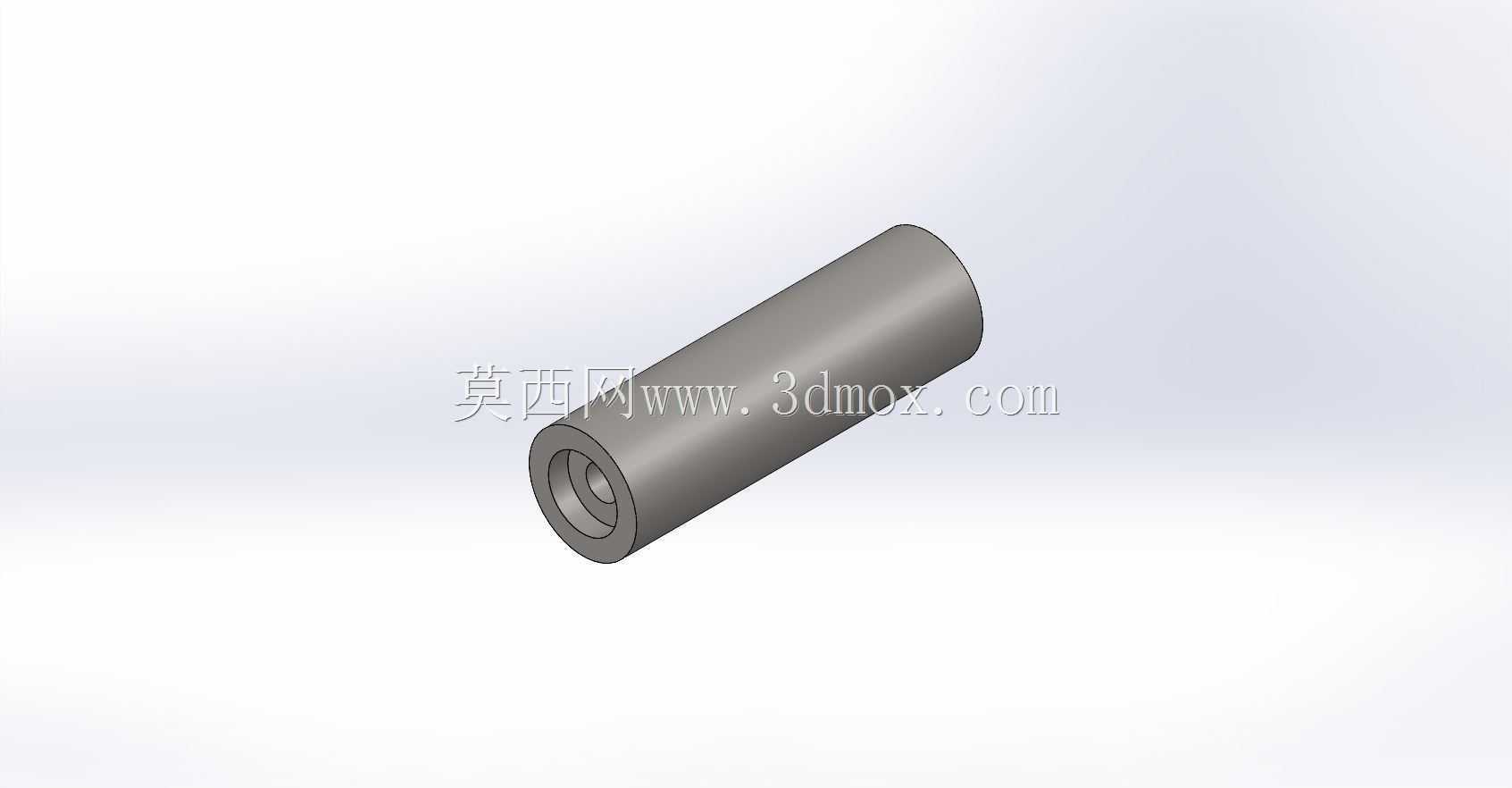

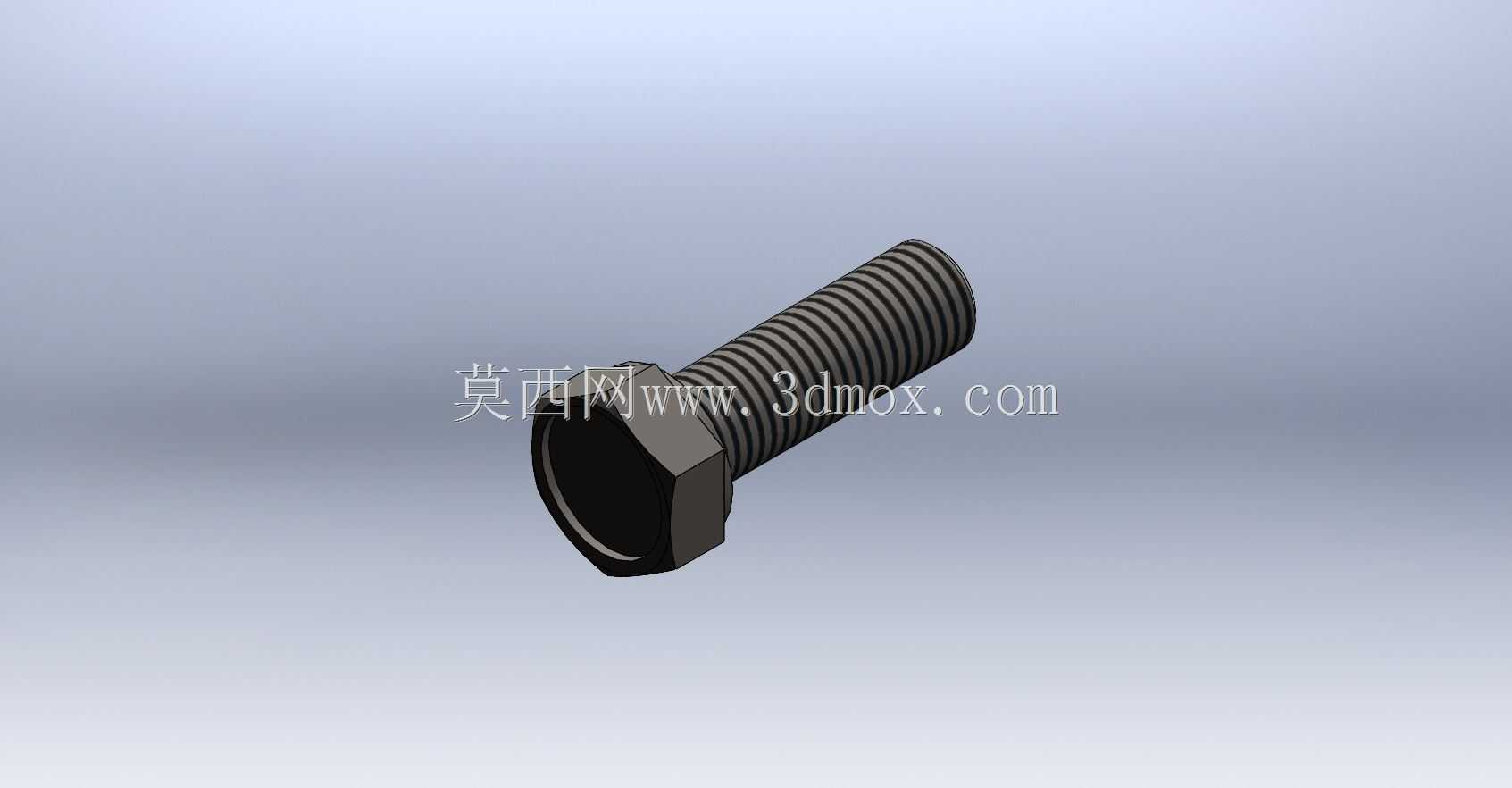

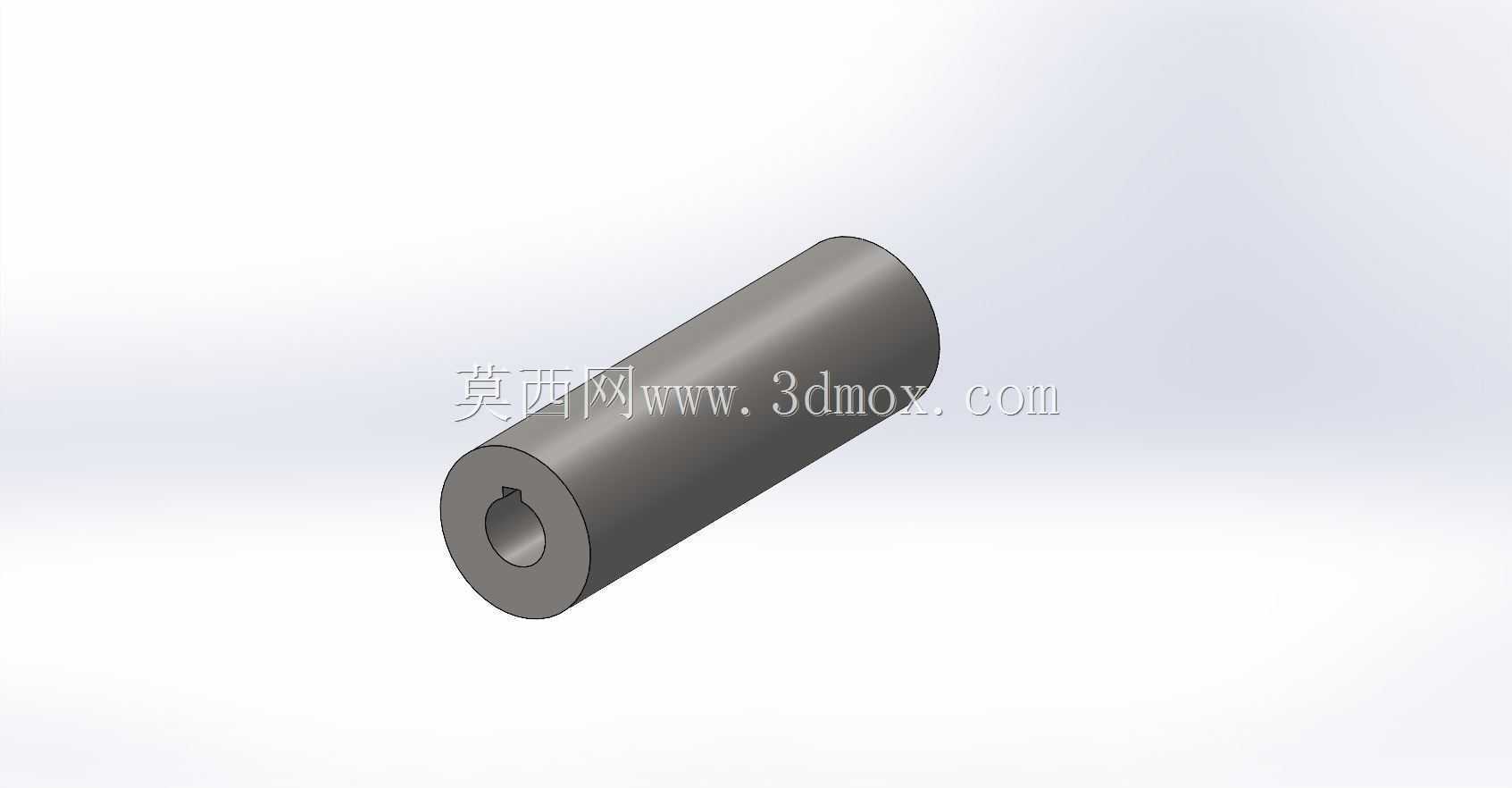

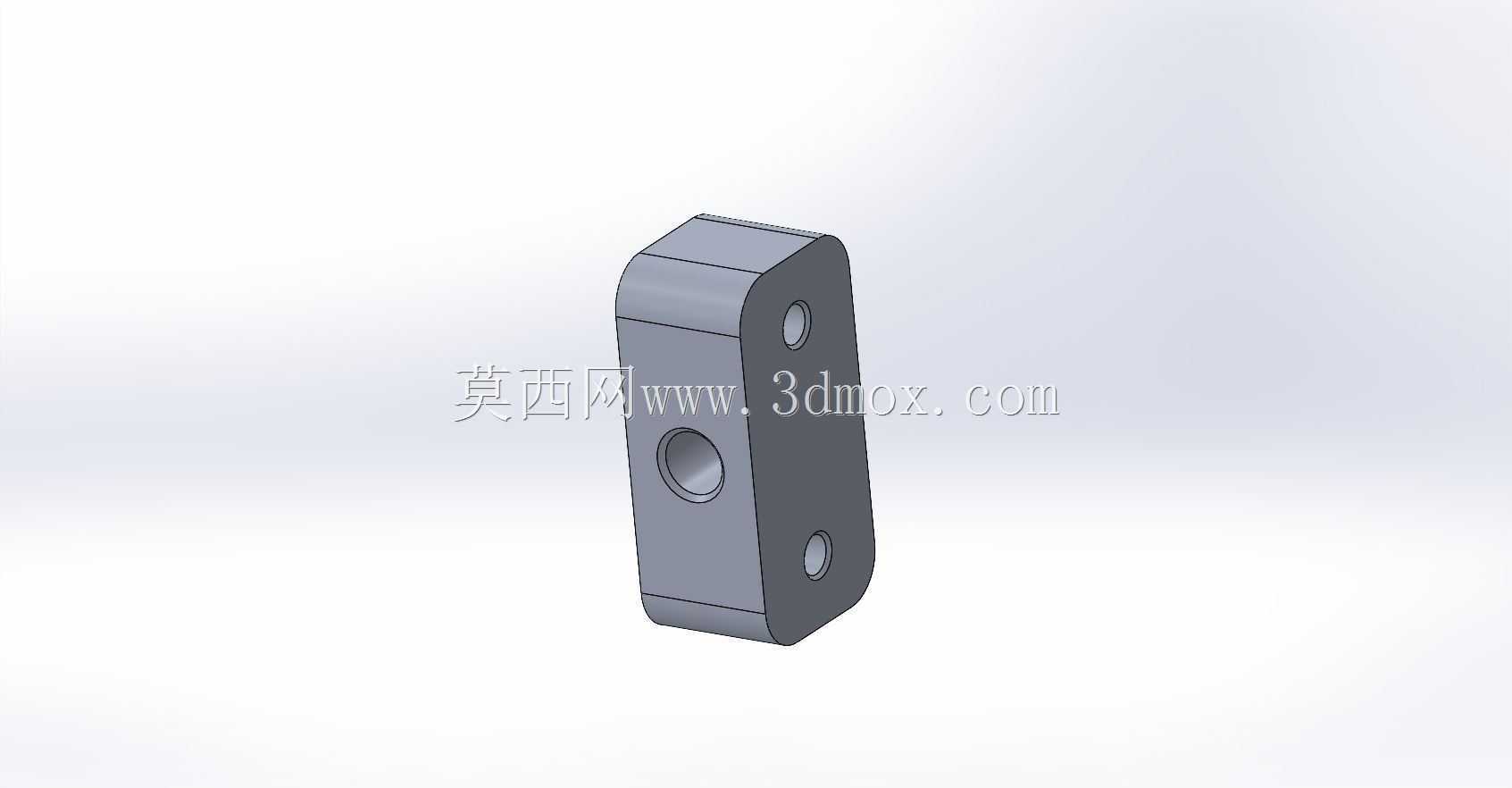

　　也能避免传动间隙带来的启动瞬时打滑问题；主动辊筒表面做菱形滚花处理，增大与皮带接触面的摩擦系数，即使输送表面光滑的塑料包装盒、纸质工件，也不会出现皮带与辊筒相对滑动的丢转情况。从动端设置在进料侧，内置张紧调节机构，通过两端的调节螺栓可调整从动辊筒的前后位置，实现皮带张紧度与跑偏量的校准，调节时两侧螺栓的进给量差控制在1mm以内，就能避免皮带运行时向单侧偏移磨损，日常运维时无需拆解机架护板，仅用扳手即可完成调整操作。输送面采用蓝色PVC平皮带，厚度选择2mm的常规工业级规格，表面平整无凸起，适合放置底部平整的箱装、袋装工件，皮带下方间隔布置多根直径20mm的承托辊，相邻承托辊的间距控制在150mm，避免输送较重工件时皮带中部下垂凹陷，

　　保证输送过程中工件的姿态稳定，不会因输送面倾斜出现滑落、移位问题。机架整体的宽度方向尺寸控制在400mm，有效输送宽度为300mm，可适配最大宽度280mm的工件通过，设备总长度为1200mm，输送面的高度可根据对接的工作台、加工设备高度做定制调整，常规款的输送面高度设置为750mm，刚好匹配普通立式作业台的操作高度，操作人员无需弯腰即可取放输送面上的工件。设备的侧边预留有传感器安装槽位，可直接加装光电开关、计数传感器等检测元件，无需额外在铝型材上打孔攻丝，能快速对接产线的自动化控制系统，实现工件到位检测、自动启停、计数统计等功能；驱动电机的接线端预留有标准航空插头，现场布线时可直接插拔连接，减少接线错误的概率。从设计思路上看，

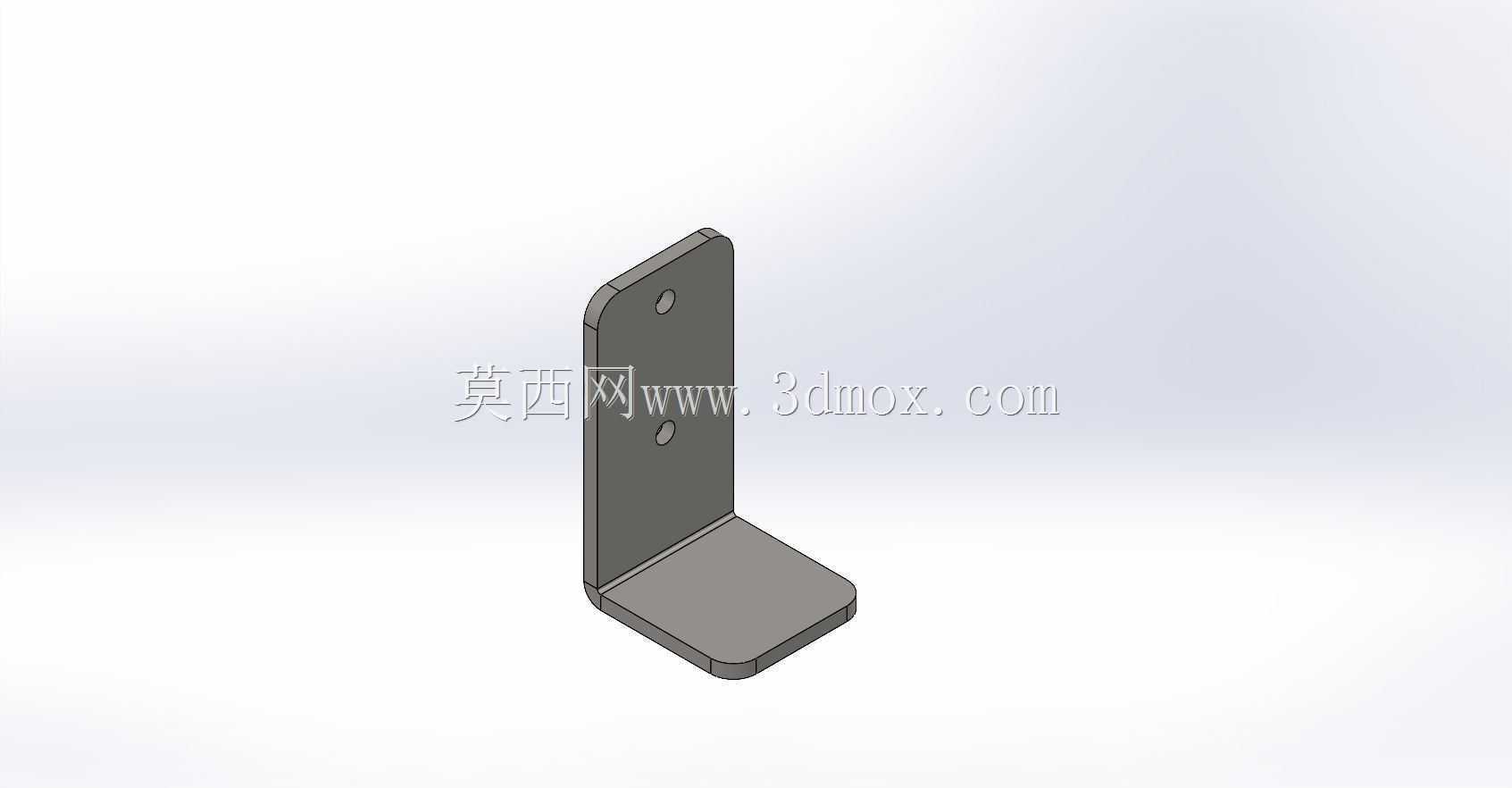

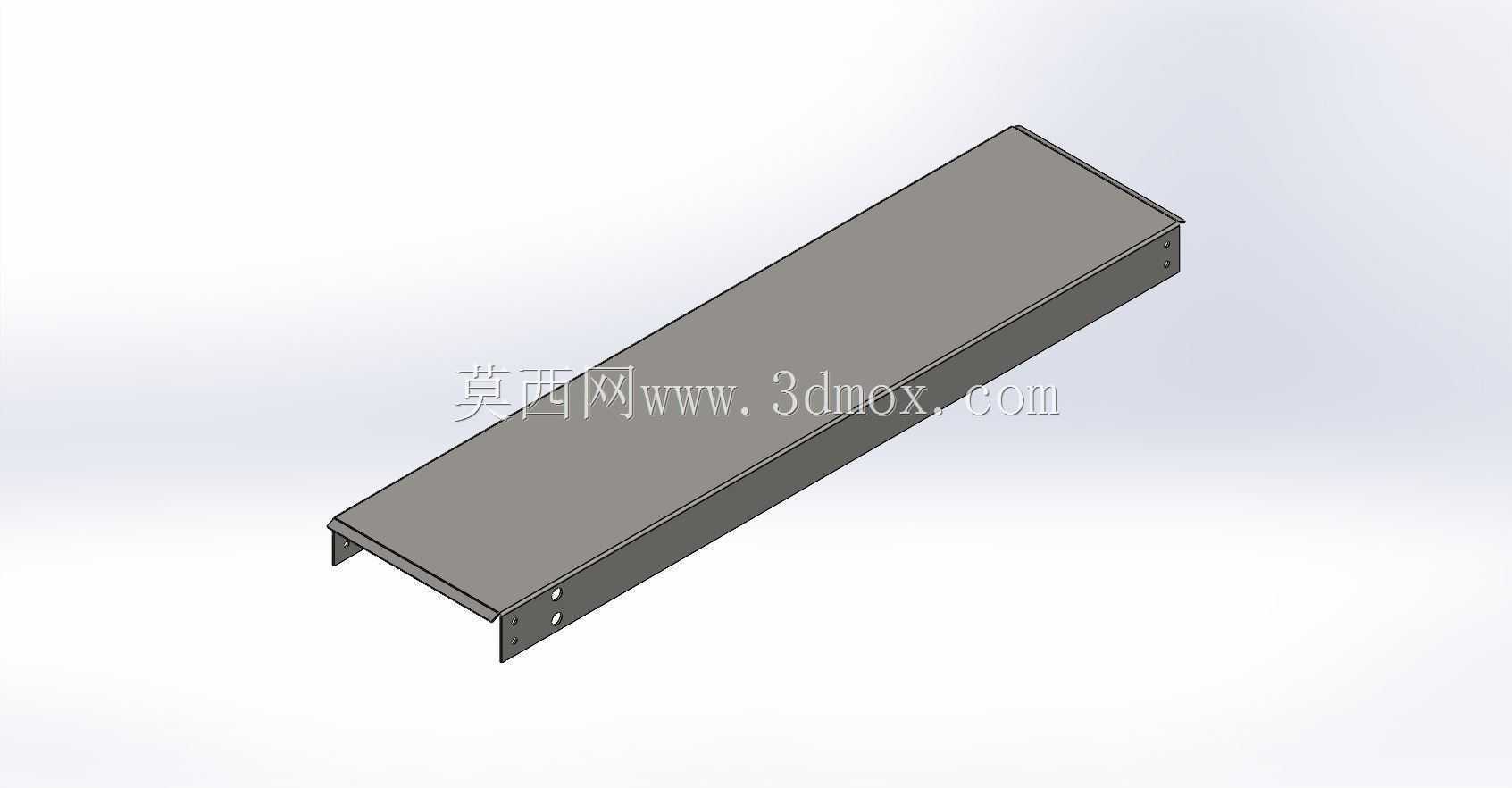

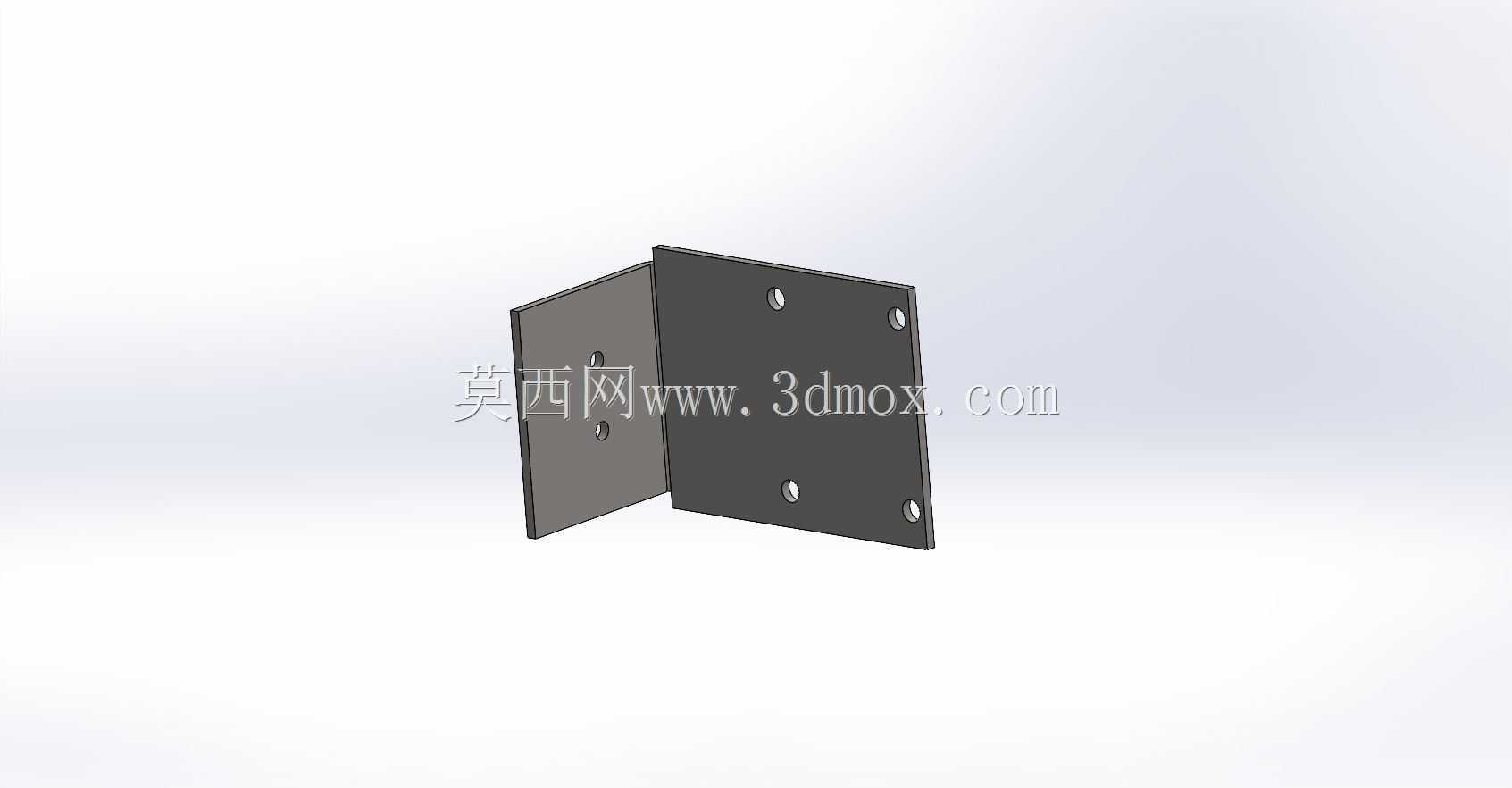

　　这套输送单元优先考虑了模块化快装需求，所有铝型材之间采用标准角件连接，没有采用焊接式机架结构，所有零部件均可拆解运输，到现场后仅需内六角扳手即可完成整机组装，组装耗时不超过2小时，适合小型加工厂、临时产线的快速搭建需求。在安全防护方面，驱动端的电机与传动辊筒连接处设置有可拆卸的钣金护罩，护罩通过快拆螺丝固定，日常清理维护时可快速取下，同时护罩表面预留散热孔，保证电机长时间运行时的热量能及时散出，不会因过热触发电机的热保护停机。设备的运行速度可通过配套的调速器在0-20m/min范围内调整，可根据前后工序的生产节拍匹配对应的输送速度，既不会因速度过快导致工件在末端堆积，也不会因速度过慢拖慢整体产线效率。在安装边界上，设备两侧需要预留至少100mm的操作空间，用于日常的皮带调整、清洁维护，设备进料端与出料端的对接高度差可通过脚杯微调，最大可适配±20mm的对接高度差，无需额外做过渡衔接板即可实现与其他设备的平稳对接。这类输送设备的负载能力按照每米15kg设计，可满足多数轻工行业的轻型物料输送需求，不适合输送重型金属工件、尖锐边角的物料，避免划伤皮带表面或压弯承托辊结构。
