农业用方斗螺旋给料输送设备结构

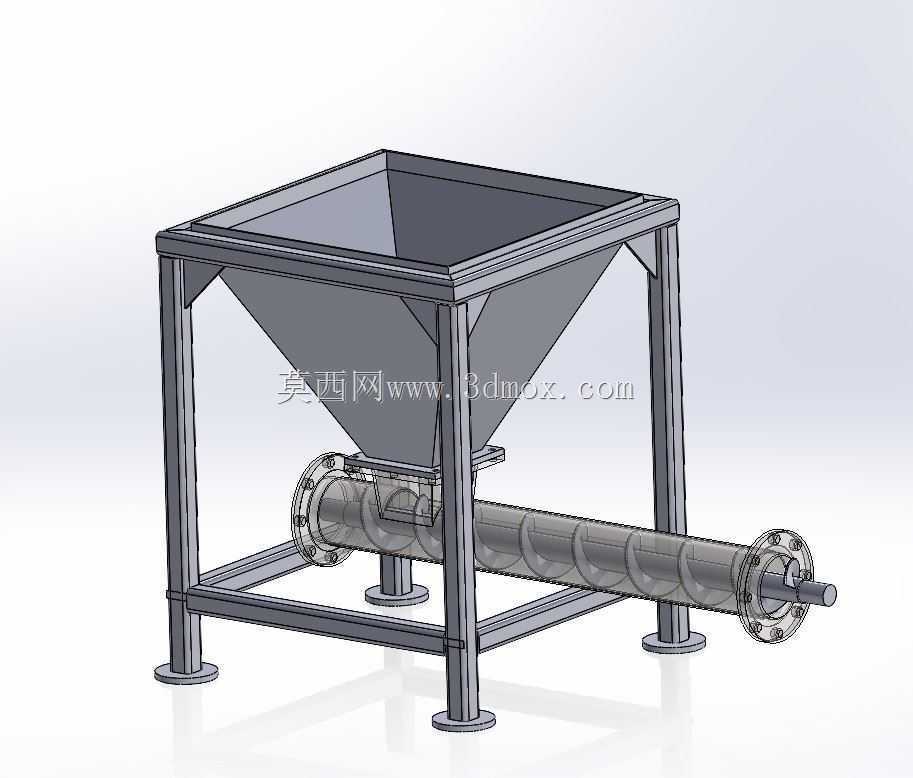

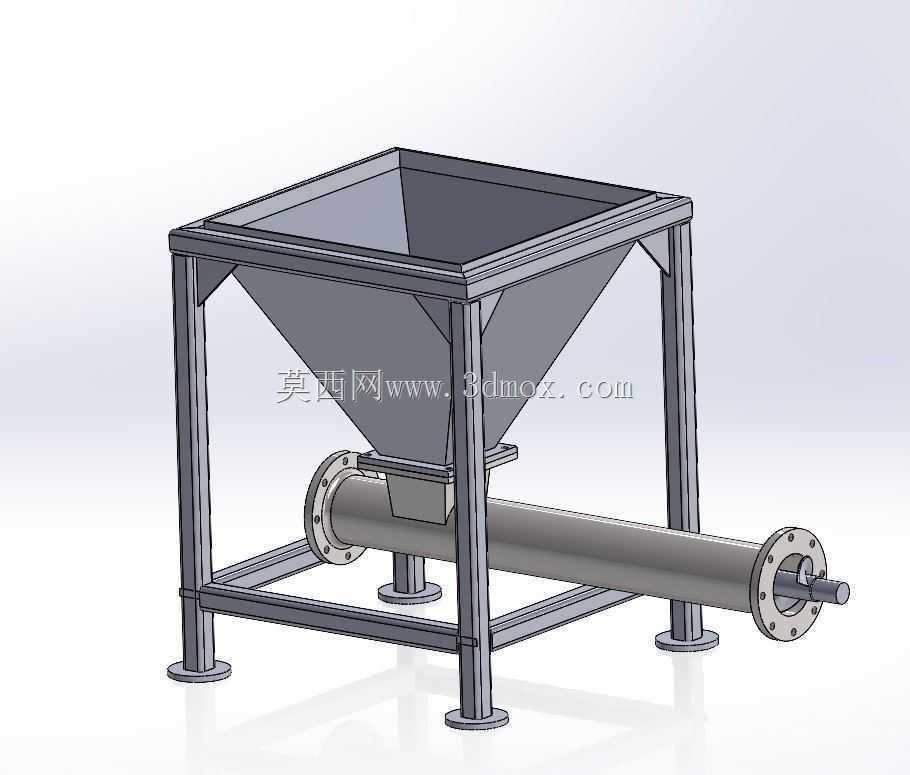

　　在农业散料处理的生产场景里，这类带方形受料斗的螺旋输送结构，主要用来完成颗粒状、粉状农副物料的均匀给料与短距离输送作业，常见于粮食加工、饲料生产、有机肥制备等工段，衔接上游料仓与下游加工、包装设备，避免物料搭桥、下料不均的问题。从结构布局来看，上部采用方锥形受料斗，斗体上沿为正方形开口，方便和上游储料设施的出料口对接，锥段的倾斜角度经过核算，保证常见农业散料能够依靠自重顺畅滑落到下部的螺旋腔体内，不会在斗壁产生积料残留；斗体下部通过法兰结构和水平布置的螺旋输送筒连接，连接位置做了密封贴合处理，防止粉状物料在输送过程中溢散。支撑框架采用型钢焊接成型，四根立柱底部设置圆形安装脚板，脚板上预留螺栓固定孔，

　　安装时可通过膨胀螺栓或者预埋螺栓将整机固定在作业平台或者地面基础上，框架的横向、纵向连接杆件做了受力优化，既能够承托满料状态下料斗的物料重量，也能抵消螺旋轴转动时产生的径向振动，保证设备运行时的稳定性。螺旋输送部分采用管式筒体结构，筒体两端通过带座轴承支撑螺旋轴，轴上焊接连续的螺旋叶片，叶片和筒体内壁的间隙控制在合理范围，既避免叶片刮蹭筒壁产生异响和磨损，也能减少物料在间隙处的残留；筒体的进料端和料斗锥底连通，出料端设置在筒体末端的下侧，可根据现场布置需求调整出料口的朝向，对接下游设备的进料位置。驱动端的轴伸部位预留了联轴器安装位，可匹配减速电机的输出轴，传动结构布置在筒体的一端，整体结构紧凑，不会占用过多的横向安装空间。

　　从设计逻辑上，这类设备优先考虑了农业散料的流动性特点，方锥斗的容积可以满足短时缓存物料的需求，避免上游来料不均匀时出现断料问题；螺旋叶片的螺距选择适配农业物料的输送速度要求，不会因为螺距过大导致物料输送时被挤压破碎，也不会因为螺距过小影响输送效率。安装边界方面，整机的高度由料斗锥段长度和支腿高度决定，可根据上下游设备的高差调整支腿的设计长度，水平方向的长度由螺旋筒体的输送距离决定，常规工况下这类小型给料输送机的输送距离在1到3米区间，适配车间内短距离的物料转运需求。结构细节上，料斗和螺旋筒体的连接法兰处设置了密封垫，防止细粉状物料泄漏；螺旋轴的轴承座采用密封型结构，避免粉尘进入轴承内部加剧磨损，延长部件的使用寿命；

　　支撑框架的型钢连接处做了满焊处理，整体刚性充足，运行时不会出现明显的晃动。在实际使用场景中，这类设备可以直接放置在原料仓的下方，将仓内流出的物料均匀输送到粉碎机、混合机或者提升机的进料口，替代人工上料的作业方式，降低生产过程中的人工劳动强度，同时保证给料的连续性和均匀性，稳定下游设备的生产负荷。设计过程中需要重点核算螺旋轴的挠度，避免长距离输送时轴体弯曲产生叶片刮壁问题，同时要根据输送物料的堆积密度核算框架的承载能力，保证满负荷运行时结构不会产生变形；料斗锥角的选择需要结合物料的安息角参数，确保物料能够自流进入螺旋腔，不会在斗内起拱堵料。
