30kW工业碎纸破碎设备结构设计

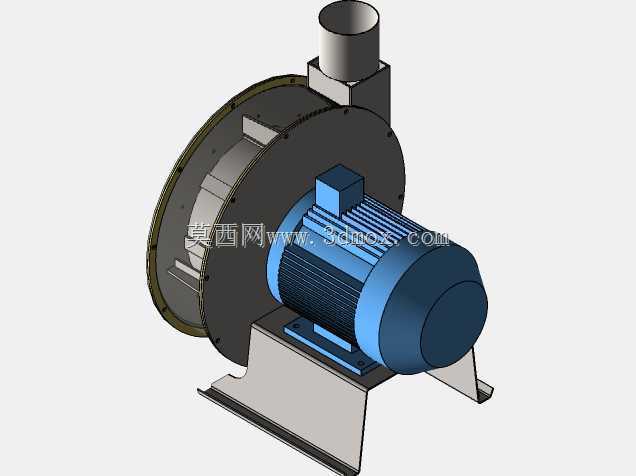

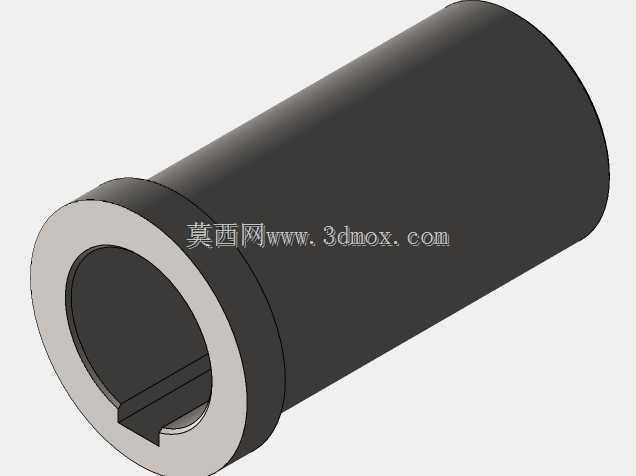

　　这款30kW功率等级的工业碎纸破碎设备，主要面向造纸厂边角料回收、办公涉密文件集中销毁、包装废纸资源化预处理等场景设计，区别于小型办公碎纸机，其处理能力可适配每小时数百公斤级的松散纸质物料破碎需求，能将成捆、堆叠的废纸原料破碎至符合后续制浆、焚烧减容或压缩打包要求的粒径范围。从结构布局来看，设备采用驱动单元与破碎腔体直连的紧凑设计，驱动端选用标准三相异步电机作为动力源，电机输出轴直接与破碎腔内部的离心叶轮组件连接，省去了中间皮带传动或联轴器减速的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，30kW的额定功率配置可保证设备在连续进料的工况下维持稳定转速，避免因物料卡滞导致的电机堵转问题。

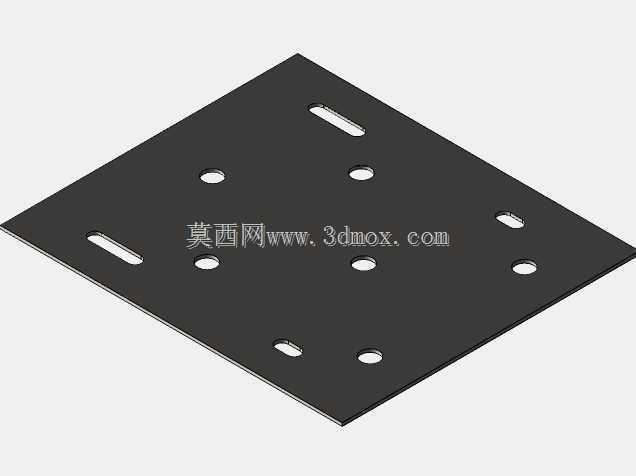

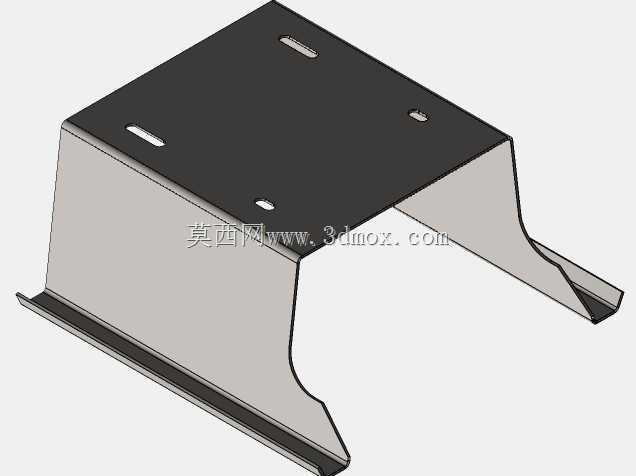

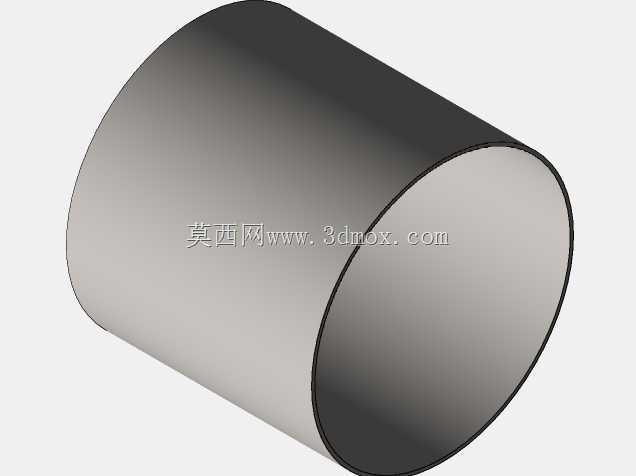

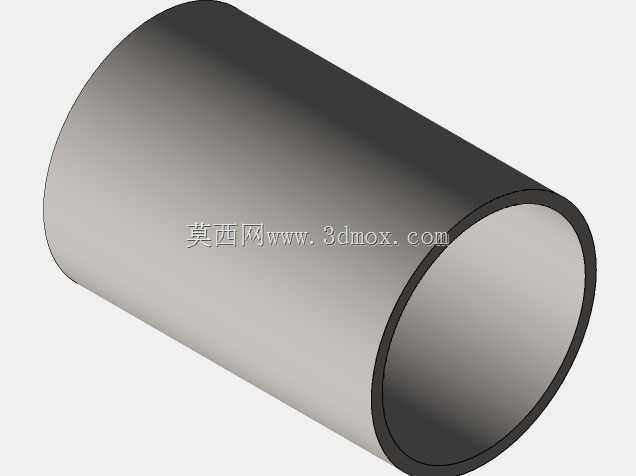

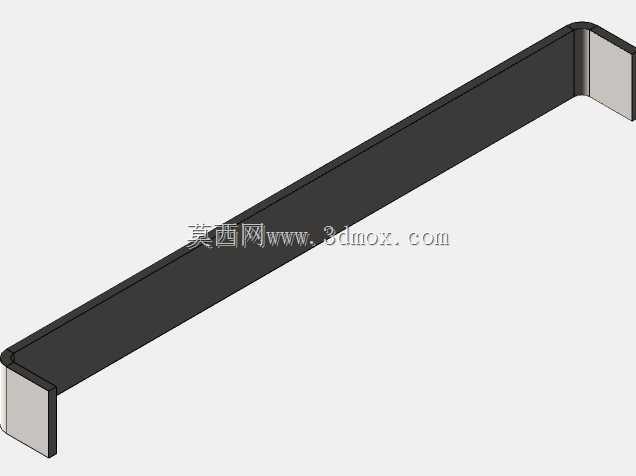

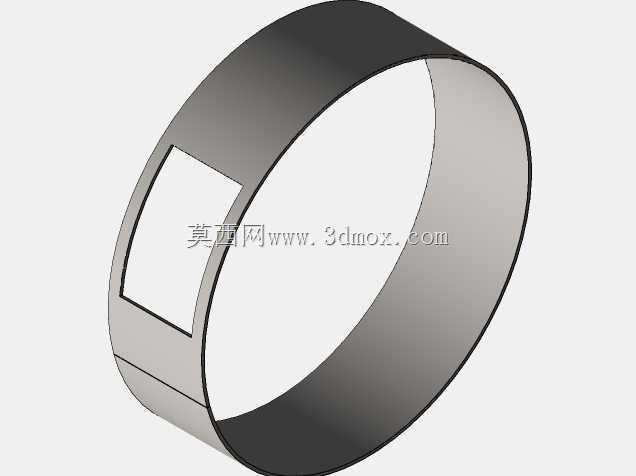

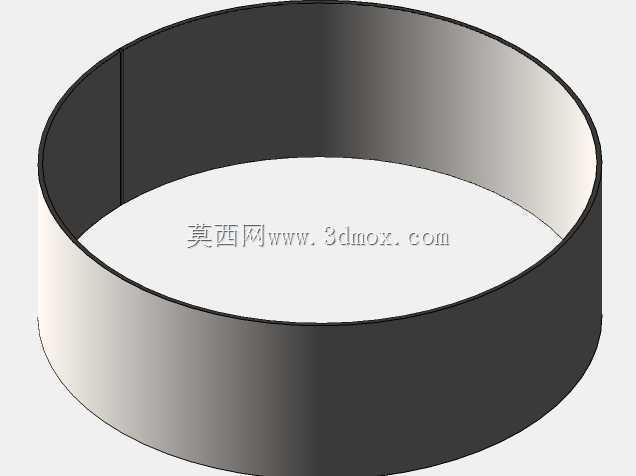

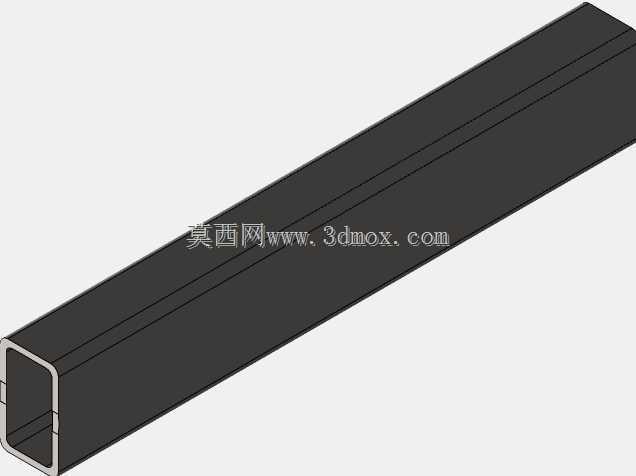

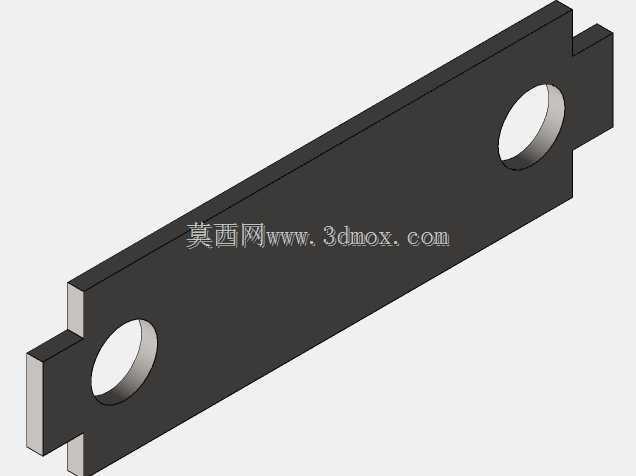

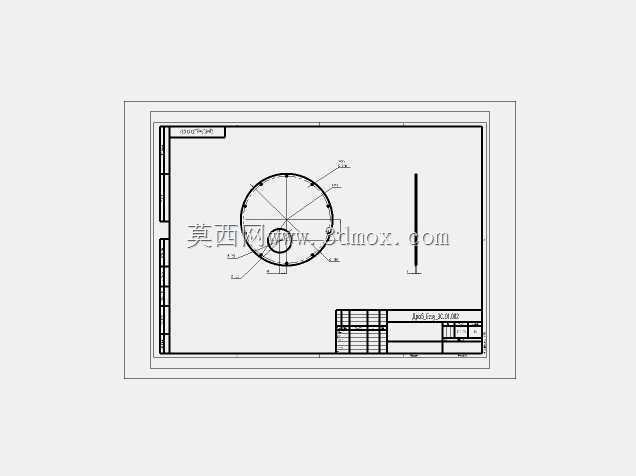

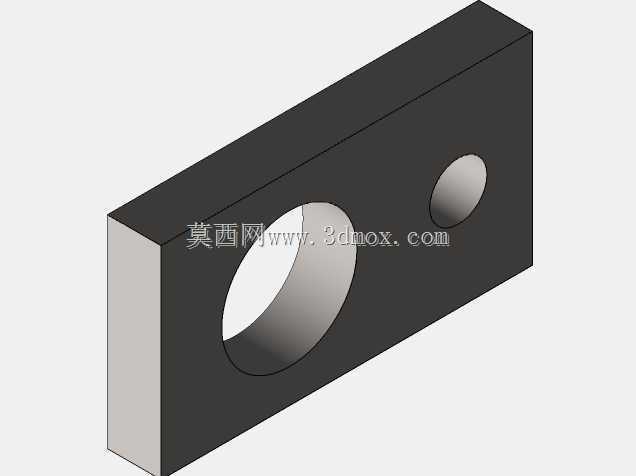

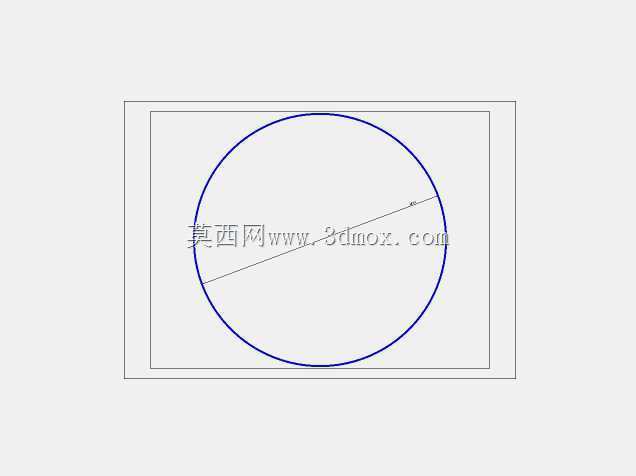

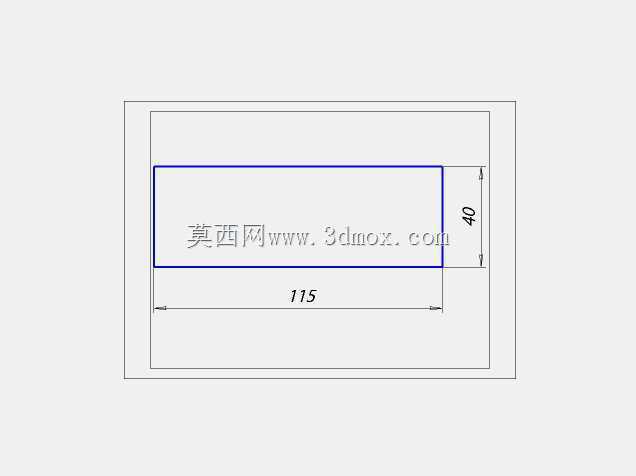

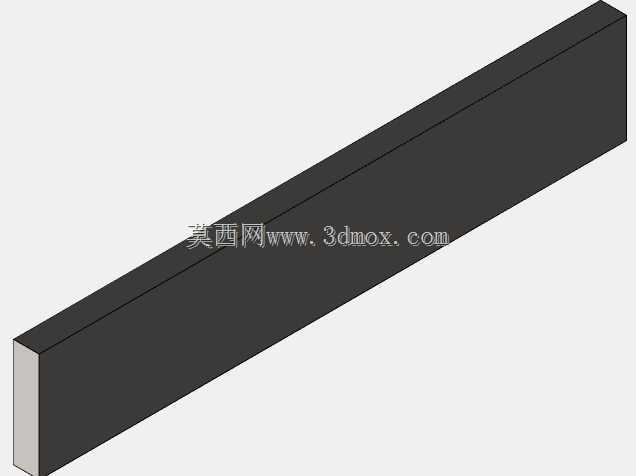

　　破碎腔体采用蜗壳式离心结构设计，腔体侧壁做了加厚耐磨处理，应对纸质物料中可能夹带的订书钉、回形针等少量硬质杂质的磨损冲击，腔体顶部设置圆柱形竖直进料接口，可对接上游的进料溜槽或皮带输送机落料端，进料口的通径尺寸经过匹配计算，既保证松散物料可顺畅落入腔体内部，也避免破碎过程中碎料从进料口飞溅外溢。腔体侧下方设置切向出料通道，破碎完成的物料在离心叶轮带动的气流作用下，可直接通过出料口送入后续的输送管道或集料装置，无需额外配置引风设备即可完成碎料的初步输送。设备底部采用一体式折弯焊接机架作为支撑结构，机架的安装底板预留了地脚螺栓固定孔位，可直接通过膨胀螺栓固定在混凝土基础或钢制安装平台上，机架的支撑高度经过优化，

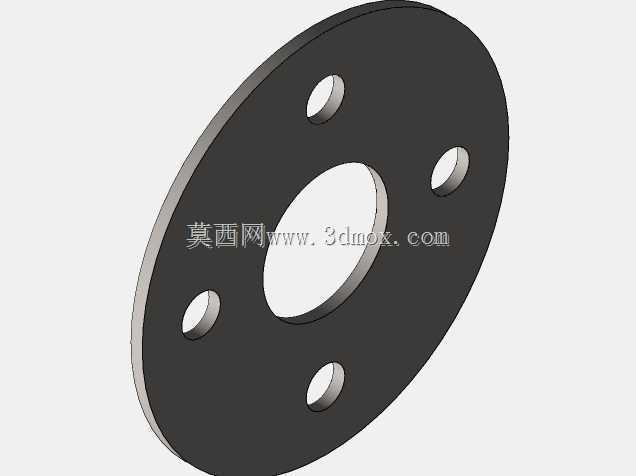

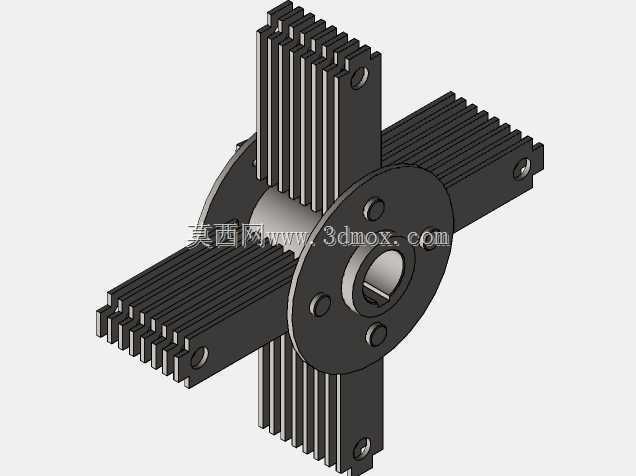

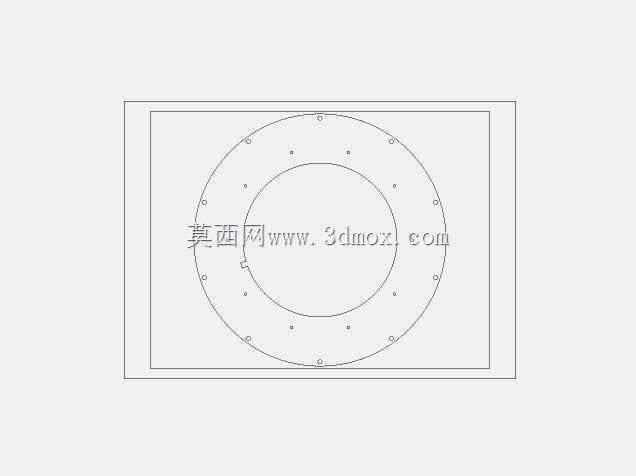

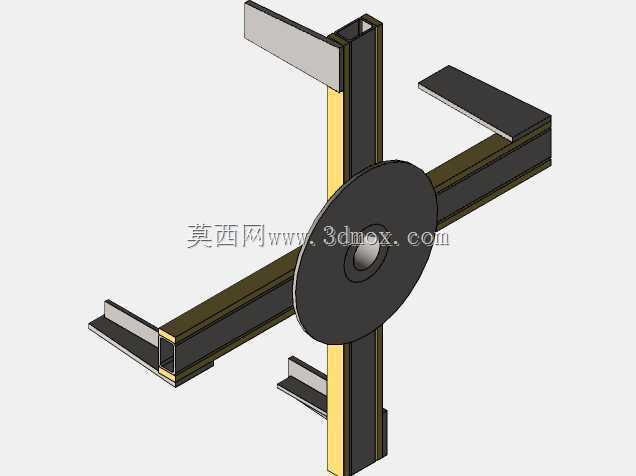

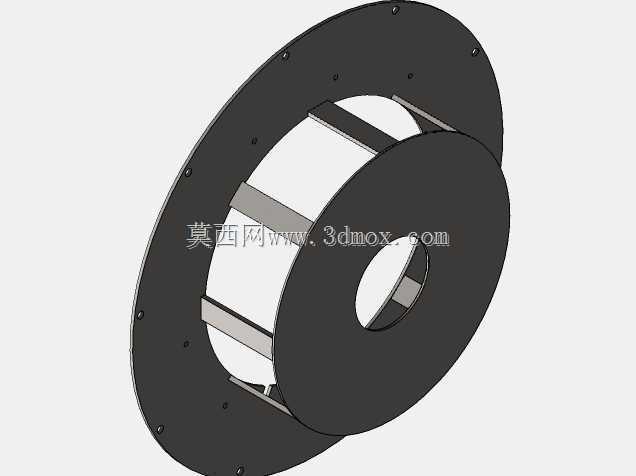

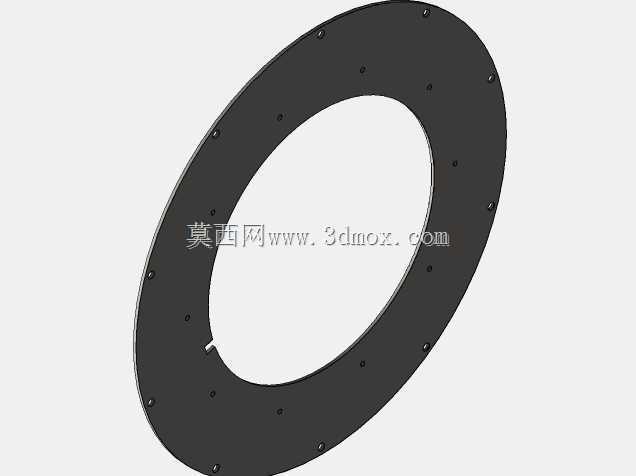

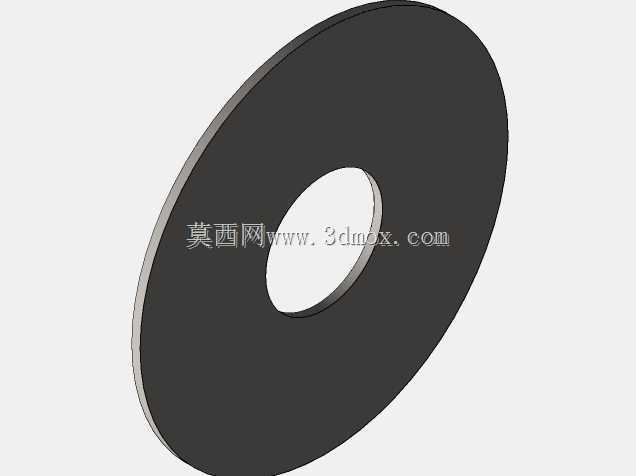

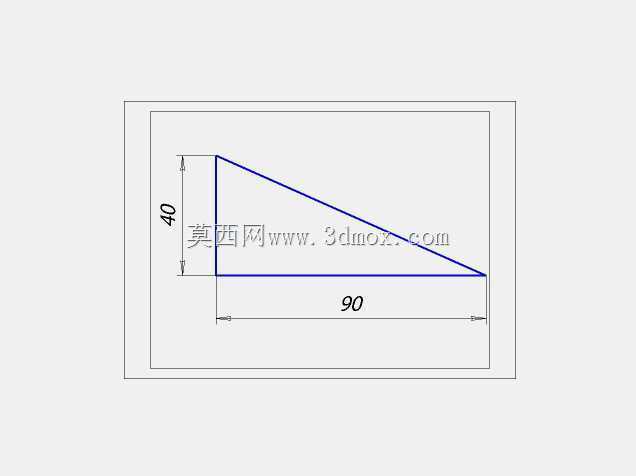

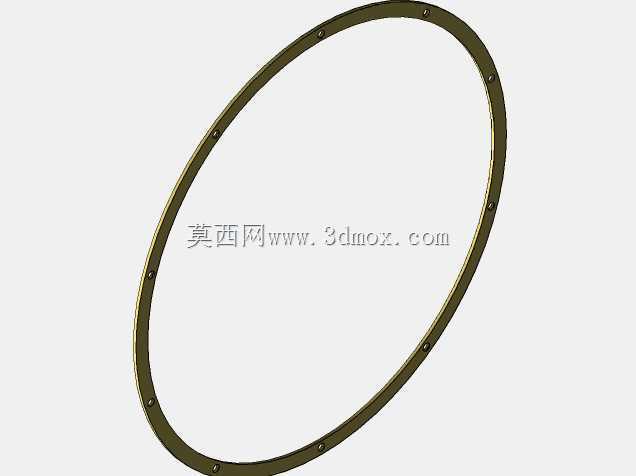

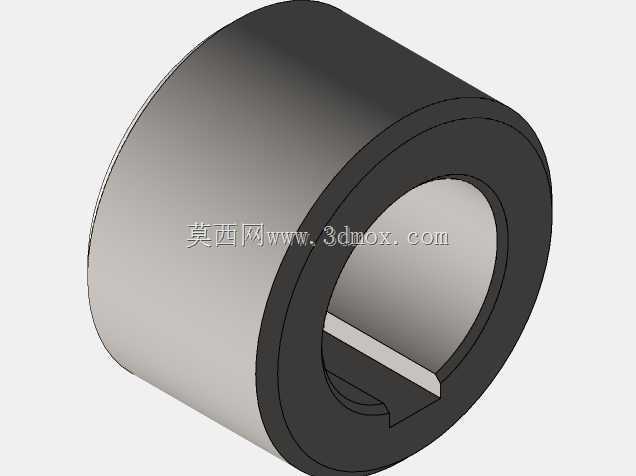

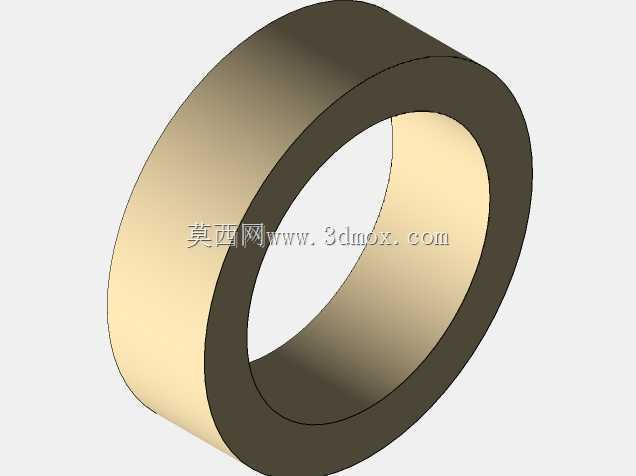

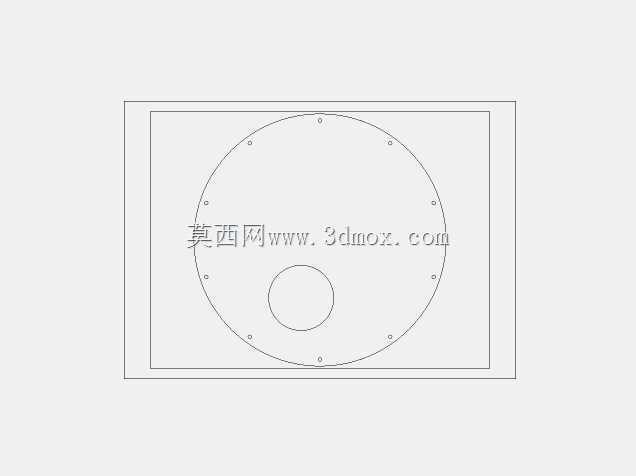

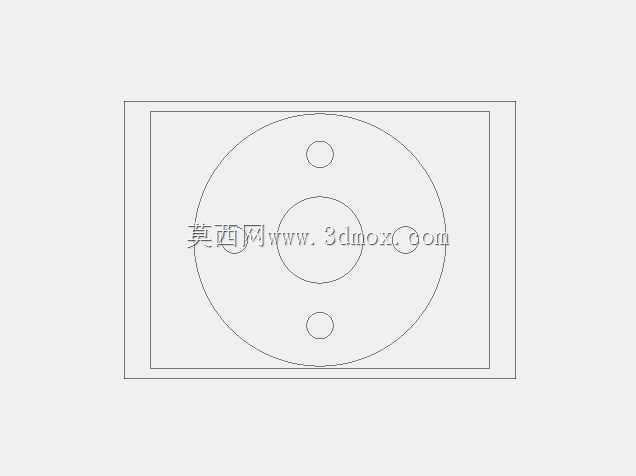

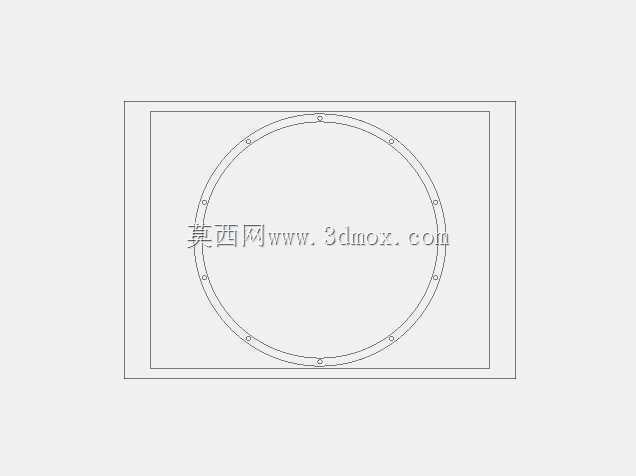

　　既保证出料口下方有足够的空间对接集料设备，也将整机的重心控制在合理范围内，降低设备高速运行时的振动幅度。在设计细节上，电机与破碎腔体的连接法兰做了同轴度定位止口，保证装配时电机轴与腔体叶轮的同轴度公差控制在0.1mm以内，减少运行过程中的径向跳动；电机外壳的散热筋方向沿设备轴向布置，配合设备运行时腔体带出的气流，可辅助带走电机运行产生的热量，提升连续运行的稳定性。腔体与机架的连接位置设置了减震垫，阻隔破碎过程中产生的振动传递至安装基础，降低运行噪音。叶轮组件采用耐磨钢板焊接成型，叶片的倾斜角度经过反复验证，既保证对纸质物料的击打破碎效率，也能维持足够的风压完成物料输送，叶片与腔体内壁的间隙控制在合理范围，

　　避免间隙过大导致物料在腔体内反复循环无法及时排出，造成不必要的功率消耗。从安装边界来看，整机的轴向长度、径向宽度以及整体高度都适配标准工业车间的设备安装空间要求，进料口的中心高度、出料口的朝向与安装高度可根据实际生产线布局做适配调整，机架的固定孔位间距符合常规工业设备的安装规范，无需对现场基础做大规模改造即可完成安装部署。在实际使用场景中，该设备可单独作为废纸破碎单元使用，也可接入完整的废纸回收处理生产线，前端搭配进料输送带、除铁装置，后端搭配集料风机、除尘设备、打包机，即可组成完整的废纸资源化处理系统，其直连式的结构设计也降低了日常维护的难度，仅需定期检查腔体内叶片的磨损情况、检查连接螺栓的紧固状态即可维持设备稳定运行，无需像皮带传动结构那样定期更换皮带、调整皮带张紧度，大幅降低了设备的全生命周期维护成本。
