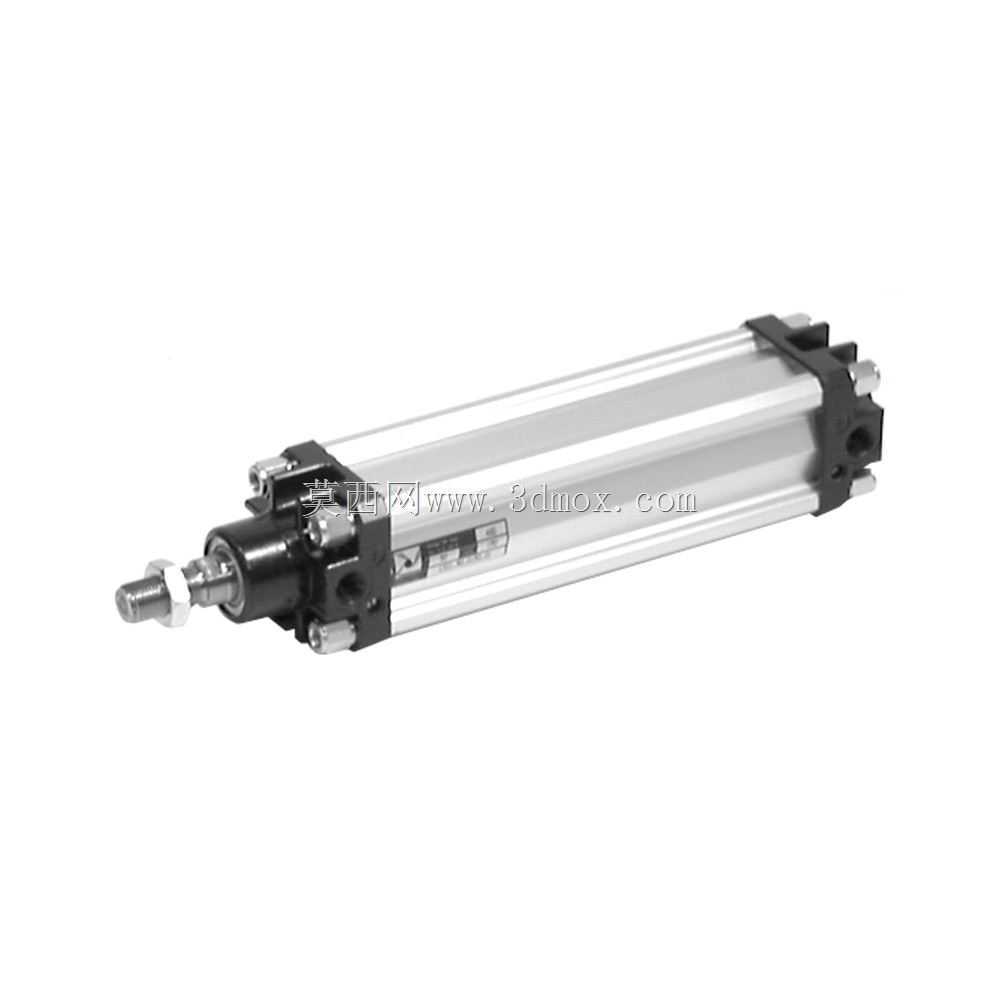

Pneumax63缸径150行程标准气缸结构

　　这款气缸对应缸径63mm、行程150mm的规格，属于气动系统里的直线执行部件，在轻工包装、电子组装、非标自动化生产线里应用极广，比如包装线的推料工位、工装夹具的压紧动作、物料移栽的举升环节，都能见到同规格气缸的身影，它依靠压缩空气作为动力源，能将气压能转化为平稳的直线往复机械能，相比液压执行元件，它动作响应快、介质清洁无泄漏污染，维护成本更低，适合对洁净度有一定要求的生产场景。从结构设计来看，这款气缸采用方形端盖加挤压铝型材缸筒的经典结构，缸筒外壁做了平行的安装槽设计，不需要额外加装固定支架就能直接适配磁性开关，用来检测活塞的伸出、缩回位置，给设备控制系统提供到位信号，这也是现在常规自动化用气缸的主流设计思路，

　　能大幅减少现场安装的配件数量，缩短设备装配周期。端盖部分采用压铸铝合金材质，做了硬质氧化处理，既保证结构强度，又能减轻整体重量，前后端盖都预留了标准的气口接口，气口采用通用的内螺纹规格，能直接对接市面上常规的气动快插接头，不需要额外做转接头适配。活塞杆部分采用高强度合金钢材质，表面做了镀硬铬处理，硬度高、耐磨性能好，能在长期往复运动中降低密封圈的磨损，延长气缸整体使用寿命，杆端采用标准的外螺纹连接结构，配套的螺母和活塞杆螺纹精度匹配，方便用户根据实际工位需求安装不同的连接附件，比如浮动接头、Y型接头、I型接头，来适配不同的负载连接需求，补偿安装过程中产生的微小同轴度误差，避免活塞杆受径向力导致的密封件偏磨、杆体弯曲问题。

　　从安装边界来看，这款气缸的整体外形尺寸遵循通用的标准气缸安装尺寸规范，缸筒截面尺寸、端盖安装孔位间距、活塞杆伸出端的螺纹规格、气口位置尺寸都和同规格的主流标准气缸完全互换，用户在做设备升级或者备件替换的时候，不需要修改原有设备的安装板设计，直接就能完成替换，降低设备改造成本。气缸的前后端盖都设置了缓冲调节针阀，在活塞运动到行程末端的时候，能通过调节针阀的开度来调整缓冲气垫的阻尼大小，让活塞平稳减速，避免活塞高速撞击端盖产生噪音和结构冲击，这一设计在高速运行的自动化工位上尤为重要，能有效降低设备运行的冲击振动，提升整套设备的运行稳定性，延长周边配套部件的使用寿命。在实际选型应用中，这款63缸径的气缸在0.5MPa的常规工作气压下，

　　理论输出推力能达到1500N以上，缩回时因为活塞杆占用了部分活塞面积，输出拉力略低于推力，足够应对大多数轻工装配、物料推送、夹具压紧的负载需求，工作时的运行速度可以通过配套的节流阀在50-500mm/s的范围内调节，用户可以根据实际工位的动作节拍要求调整供气流量，匹配最合适的运行速度，避免速度过快导致的冲击，或者速度过慢影响生产节拍。密封件方面采用了耐磨的聚氨酯材质密封圈，搭配防尘圈结构，能有效阻挡车间环境里的粉尘、碎屑进入气缸内部，避免缸筒内壁和活塞杆表面被异物刮伤，适合在普通工业车间的环境下长期工作，不需要频繁更换密封件。在三维建模过程中，这款模型完整还原了气缸的所有外部结构细节，包括端盖的安装孔位、缸筒的传感器安装槽、活塞杆端的连接螺纹、气口的螺纹结构、缓冲调节针阀的外形，结构工程师在做设备整体布局设计的时候，可以直接调用这个模型进行装配干涉检查，提前验证安装空间是否足够，和周边的工装、输送线、其他执行部件是否存在运动干涉，不需要自己从零开始绘制气缸模型，能大幅缩短设计阶段的建模时间，提升整体设计效率。同时模型的安装尺寸完全和实物一致，工程师在绘制安装板加工图纸的时候，可以直接从模型上提取安装孔的位置尺寸、孔距大小、气口的避让空间，保证加工出来的零件能和实物气缸完美适配，减少装配阶段的返修工作量。
